Одна или две волоконно-оптические жилы - — вот основное различие между симплексными и дуплексными оптоволоконными кабелями. Но выбор между ними определяет не только стоимость материала. Он определяет плотность вашей коммутационной панели, характеристики каждого используемого патч-корда и -, что наиболее важно, - действительно ли физическая архитектура всей вашей линии соответствует требованиям сети. Вот краткое-эталонное сравнение. Если вам нужна полная картина, продолжайте читать.
Симплексный оптоволоконный кабель: одна жила, одно направление
Симплексный оптоволоконный кабель имеет одну жилу из стекловолокна или пластикового волокна внутри одной защитной оболочки. Он передает данные в одном направлении - от источника к получателю, точка. Никакого обратного пути, никакого двустороннего разговора.
Этот односторонний-дизайн подходит для определенного набора должностей. Видеонаблюдение является классическим примером: камера захватывает видео и передает поток на записывающее устройство. Рекордеру никогда не придется отправлять данные обратно в камеру по тому же оптоволокну. Сети промышленных датчиков работают так же, как - датчик температуры на заводе отправляет показания на панель управления, и у панели нет причин отвечать.
Симплексные кабели также обеспечивают инфраструктуру вещания. В телевизионном производстве камера передает изображение в центральный вещательный блок через симплексную оптоволоконную линию. Медицинское оборудование для визуализации - эндоскопические системы, некоторые рентгеновские аппараты - используют один и тот же однонаправленный подход. Устройство обработки изображений отправляет данные высокого-разрешения на станцию обработки, и это весь путь передачи данных.
С физической точки зрения симплексное волокно легче и занимает меньше места в лотке. Одна цепь оканчиваетсяОптоволоконный разъем SCили разъем FC быстро устанавливается и легко устраняет неполадки. Одно волокно, одно выравнивание, одна потенциальная точка отказа -, и эта простота имеет реальную ценность при крупномасштабном-развертывании датчиков, когда вы используете сотни отдельных каналов.
Дуплексный оптоволоконный кабель: двусторонняя-связь
Дуплексный оптоволоконный кабель объединяет две пряди волокна вместе в конфигурацию зипкорда - две пряди рядом, соединенные тонкой полоской материала оболочки. Одна нить управляет передачей (TX), другая — приемом (RX), поэтому один кабель обеспечивает полную двунаправленную связь.
Подумайте о том, что происходит внутри центра обработки данных. Сервер обращается к коммутатору -, запросы отправляются, ответы возвращаются, и оба направления остаются занятыми одновременно. Коммутаторы этажей подключены к базовой магистрали, и каждый из этих восходящих каналов передает трафик в обе стороны. Это не совпадение; так работают протоколы. Ethernet, Fibre Channel, SONET - все они предполагают одновременный путь отправки-и-получения. Дуплексное волокно существует потому, что современные сети не работают по очереди.
Полнодуплексный режим-означает, что оба канала остаются активными одновременно. Рабочая станция отправляет запрос серверу на одном канале, в то время как сервер отправляет ответ на другой. Никакого ожидания, никакой очереди-, никакой траты трафика. Это отличается от полудуплексной-дуплексной связи, где данные передаются в обоих направлениях, но одновременно только в одну сторону; - модель рации-токи, где вы удерживаете кнопку разговора, а собеседник ждет.
Дуплексные патч-корды заканчиваются парными разъемами. АнДуплексный патч-корд LC-–-LCсегодня является наиболее широко используемой кабельной сборкой в центрах обработки данных благодаря компактному наконечнику разъема LC диаметром 1,25 мм и прямой совместимости с трансиверами SFP и SFP+.
Однорежимный-режим и многомодовый
Как симплексные, так и дуплексные оптоволоконные кабели бывают одномодовыми и многомодовыми. Этот выбор определяет расстояние и пропускную способность, поэтому его стоит четко понимать.

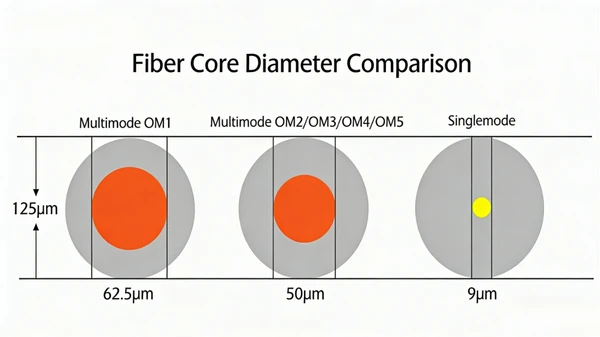

Одномодовое волокно-имеет диаметр сердцевины от 8 до 10 микрон и пропускает один луч света. Эта плотная сердцевина устраняет модальную дисперсию, что сохраняет чистоту сигнала на больших расстояниях -, мы говорим о километрах, а не метрах. Одномодовые симплексные и дуплексные кабели являются стандартом для магистральных телекоммуникационных сетей, городских сетей и любых каналов связи на расстоянии нескольких километров. Стоимость выше, поскольку в одномодовых трансиверах используются лазерные источники света, а не более дешевые светодиоды в многомодовых системах.
Многомодовое волокно имеет сердечник большего размера - 50 или 62,5 микрона - и позволяет одновременно передавать несколько световых мод. Это обеспечивает широкую полосу пропускания на коротких дистанциях, но сигнал ухудшается быстрее, поскольку эти многочисленные световые пути попадают на приемник в несколько разное время. Модальная дисперсия ограничивает эффективные многомодовые расстояния от 300 до 550 метров для каналов 10G, в зависимости от класса кабеля OM3 или OM4. Для сетей университетских городков, внутри-каналов связи и коротких участков центров обработки данных многомодовое дуплексное оптоволокно является экономически-эффективным выбором.
Там, где эти кабели заканчиваются в распределительных точках, необходимо-определенноеклеммная коробка оптоволокнасохраняет точки соединения организованными и защищенными. Эта деталь экономит часы устранения неполадок, когда вы ищете проблемную ссылку через несколько месяцев после установки.
Симплексные и дуплексные оптоволоконные кабели
Стоимость – это первое, о чем мы спрашиваем. В симплексном кабеле используется одна жила волокна и один разъем на конце - меньше материала, более низкая цена за одну трассу. Когда мы пропускаем сотни сигналов датчиков через промышленный объект или прокладываем сеть видеонаблюдения по всему зданию,-экономия на-запуске быстро возрастает. Дуплексный кабель стоит дороже из-за второй жилы и дополнительных разъемов, но он обеспечивает двунаправленную связь, которую не может воспроизвести симплекс.
Установка - второй вопрос. Симплексные кабели тоньше, более гибкие и их легче прокладывать через узкие кабелепроводы. Дуплексные кабели имеют большую ширину из-за конструкции зипкорда, что создает ограничения при использовании патч-панелей высокой-плотности. Но вот компромисс: дуплексные кабели устраняют необходимость управлять двумя отдельными симплексными линиями, когда проекту требуется двунаправленная связь. В сетевых средах один дуплексный кабель чище, чем два симплексных кабеля, проложенных к одному и тому же месту назначения.
Пропускная способность способствует дуплексному режиму в любом сетевом контексте. Одновременный двусторонний-поток данных означает, что вся пропускная способность вашего канала работает в обоих направлениях одновременно. Симплексное соединение выделяет всю полосу пропускания в одном направлении, - эффективном для передачи данных от датчиков и широковещательной передачи, но оно не поддерживает цикл отправки-и-приема, который требуется для IP-сети.
Совместимость разъемов обоих типов одинакова. Одинаковыйоптоволоконные адаптерычто сопряжённые соединения SC-к-SC или LC-к-LC взаимозаменяемы с симплексными и дуплексными сборками. Два симплексных кабеля могут заменить один дуплексный кабель, и справедливо обратное. На практике дуплексный режим предпочтителен для сетевых подключений, поскольку он обеспечивает чистоту прокладки кабелей.
Где использовать симплексные оптоволоконные кабели
Симплексное волокно применимо во всех приложениях, где данные передаются в одном направлении от источника к приемнику: в системах видеонаблюдения и видеонаблюдения, датчиках промышленной автоматизации и сетях мониторинга Интернета вещей, распределении широковещательных сигналов (например, от камер-к-производственным объектам), передаче данных медицинских изображений (например, от эндоскопа-к-станциям обработки), а также реле датчиков дорог и системах обнаружения периметра стадиона.
Во всех этих сценариях исходное устройство генерирует данные, а принимающее устройство их потребляет. В конструкции приложения не предусмотрен обратный канал, поэтому прокладка дуплексного кабеля увеличивает стоимость без увеличения функциональности.
Где использовать дуплексные оптоволоконные кабели
Дуплексное волокно проходит везде, где осуществляется двунаправленная связь -, что охватывает подавляющую часть сетевой инфраструктуры. Магистральные соединения локальной сети между коммутаторами и маршрутизаторами, каналы-к-коммутаторам в центрах обработки данных, соединения WAN между зданиями, оптоволокно-к-развертываниям-настольных компьютеров для рабочих станций с высокой-пропускной способностью, а также соединения с оптоволоконными модемами и медиаконвертерами — все это работает по дуплексному оптоволоконному кабелю. Если устройства на каждом конце одновременно отправляют и получают данные -, и это описывает каждую часть сетевого оборудования, созданного за последние двадцать лет, - — это дуплексный кабель, который следует указать.
Одна разработка, о которой стоит знать: трансиверы BiDi (двунаправленные) обеспечивают двустороннюю связь-по одной оптоволоконной нити, используя разные длины волн для передачи и приема. Трансиверы BiDi в сочетании с симплексными кабелями сокращают количество волокон в городских сетях и сетях доступа, где пространство в воздуховодах ограничено. Для этого подхода требуются приемопередатчики-специфической длины волны на обоих концах, поэтому это целевое решение, а не общая замена дуплекса.
Как правильно выбрать оптоволоконный кабель для вашего применения
Решение сводится к одному вопросу: канал передает данные в одном направлении или в двух? Одно направление -: датчик, питающий приборную панель, камера, питающая записывающее устройство, - означает симплекс. Два направления - любое сетевое соединение - означает дуплекс.
Кроме того, не упускайте из виду качество терминации. Чистый, тщательно отполированныйоптоволоконный быстрый разъемлюбого типа кабеля каждый раз превосходит кабель премиум-класса с плохой заделкой. Самый лучший кабель на рынке не спасет соединение с грязным или смещенным торцом.
Для большинства построений сетей имеет смысл использовать комбинацию обоих типов кабелей. Запустите дуплекс для активных сетевых подключений. Используйте симплекс для выделенного мониторинга, датчиков и широковещательных каналов. Сопоставление типа кабеля с фактическим потоком данных - вместо использования дуплексного режима по умолчанию при каждом прохождении - позволяет контролировать затраты на материалы и управлять кабельными путями, не теряя производительности там, где это важно.
