Evolux Fiber: ваш профессиональный производитель оптоволоконных клеммных коробок!
Shenzhen Evolux Fiber Co., Ltd — ведущий поставщик новейших-оптических волоконно-оптических решений, специализирующийся на исследованиях, разработках, производстве и распространении высококачественной-оптической продукции. Основанная в 2013 году со штаб-квартирой в Шэньчжэне, Китай, мы зарекомендовали себя как имя, которому доверяют, в области волоконной оптики. Уделяя особое внимание инновациям и надежности, мы стремимся удовлетворить растущие потребности мировой телекоммуникационной отрасли.
Наши преимущества
Разнообразный портфель продуктов
Мы предоставляем широкий ассортимент оптоволоконной продукции: от одномодовых-и многомодовых-оптических волокон до специальных оптических волокон для конкретных применений, включая оптоволоконные кабели, разъемы, трансиверы, адаптеры и сопутствующие аксессуары для удовлетворения разнообразных потребностей наших клиентов.
Отличная поддержка клиентов
Мы собрали команду специалистов, готовых оказать поддержку нашим клиентам. Они помогают клиентам выбрать правильное оптоволоконное решение и руководят процессом внедрения, предоставляя клиентам возможность получить всестороннюю предпродажную-консультацию, а также после-поддержку и техническую помощь.
Передовые возможности исследований и разработок
Современные---современные научно-исследовательские центры, оборудование и специализированные лаборатории создают идеальную среду для проведения-передовых исследований, экспериментов и испытаний волоконно-оптических материалов, проектирования и производственных процессов.
Профессиональные услуги по настройке
Мы предлагаем варианты индивидуальной настройки, которые позволяют клиентам адаптировать оптоволоконные продукты к их конкретным потребностям. Диаметр волокна, материал покрытия или тип разъема можно гибко настроить.
Product Categories
Latest Products
Производитель оптоволоконных клеммных коробок для проектов FTTH и FTTx
EVOLUX поставляет оптоволоконные клеммные коробки для FTTH, FTTx, телекоммуникационных сетей доступа, бытовой широкополосной связи, распределительных систем зданий и оптоволоконных установок-на стороне абонента.
В наш ассортимент продукции входят клеммные коробки для внутреннего и наружного использования, корпуса для-монтирования на стене и столбе-, компактные абонентские коробки, много-распределительные коробки для оптоволокна и решения с предварительно-коннекторами.
Помимо стандартных моделей, мы поддерживаем конфигурации-специфические для проекта, предварительно-загруженные сборки и услуги оптоволоконных клеммных коробок OEM/ODM. Продукты могут поставляться в пустых корпусах или в сборе с адаптерами, пигтейлами, лотками для сращивания, разветвителями ПЛК и монтажными принадлежностями в соответствии с требованиями вашего проекта.
Независимо от того, являетесь ли вы оператором связи, подрядчиком FTTH, сетевым интегратором, дистрибьютором или частной-торговой маркой, наша команда может помочь вам выбрать или разработать решение для оконцевания оптоволокна, соответствующее вашей среде установки, структуре сети и бюджету.
Как производятся оптоволоконные клеммные коробки?
Надежная оптоволоконная клеммная коробка требует согласованного корпуса и внутренней конструкции.
Материал корпуса, конструкция кабельного ввода, система уплотнений, лоток для сращивания, панель адаптера, пространство для прокладки оптоволокна и монтажная конструкция должны работать вместе, чтобы обеспечить эффективную установку и долгосрочную-работу сети.
Способ изготовления зависит от выбранного материала корпуса и конструкции изделия.
Производство пластиковых оптоволоконных клеммных коробок
Пластиковые клеммные коробки обычно включают следующие этапы:
Обзор структуры продукта
Размеры корпуса, положения кабельных вводов, лоток для сращивания, панель адаптера, конструкция монтажа и метод герметизации проверяются перед производством.
Выбор материала
Материал корпуса выбирается в соответствии с конструкцией изделия, условиями установки, механическими требованиями и требованиями-устойчивости к атмосферным воздействиям.
Доступные варианты материалов зависят от модели клеммной коробки и могут включать АБС, ПК, ПК+АБС, ПП или другие оцененные материалы.
Литье под давлением
Крышка корпуса, основание, лотки для сращивания и соответствующие формованные детали производятся с использованием проверенных инструментов и материалов.
Обрезка и проверка внешнего вида
Формованные детали проверяются на наличие заусенцев, деформаций, трещин, неполного формования, поверхностных дефектов и соответствия размеров.
Подготовка внутренних компонентов
Лотки для сращивания, панели адаптеров, кабельные зажимы, уплотнительные компоненты, замки, крепежные детали и монтажные принадлежности подготавливаются в соответствии с утвержденной спецификацией.
Сборка продукта
Корпус, лотки для сращивания, уплотнения, замки, компоненты кабельного ввода-и внутренние аксессуары собраны.
Дополнительная загрузка компонентов
Адаптеры, пигтейлы, разветвители ПЛК и защитные втулки могут быть установлены в соответствии с требуемой конфигурацией продукта.
Проверка и упаковка
Готовые клеммные коробки перед упаковкой проверяются на соответствие подтвержденной конфигурации продукта.

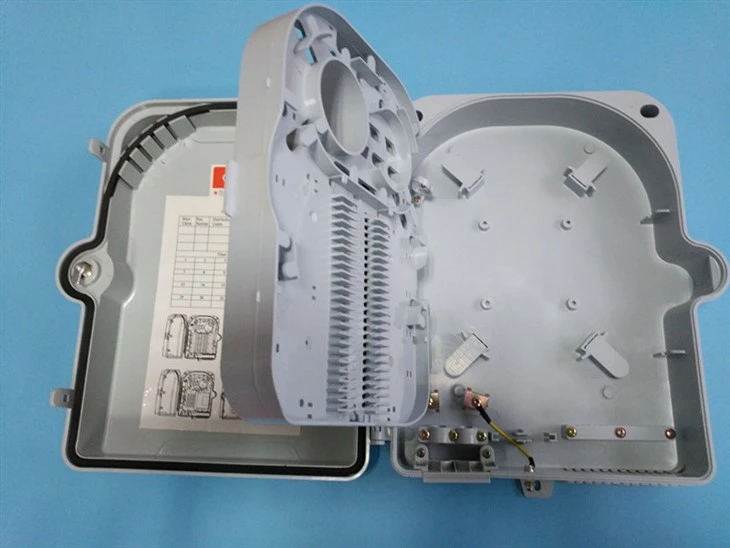

Клеммная коробка оптоволоконного кабеля представляет собой коробку, которая защищает оптоволоконный кабель и сварку оптоволоконного кабеля на конце оптоволоконного кабеля. Он в основном используется для прямой-сквозной сварки и сращивания ответвлений внутренних и наружных волоконно-оптических кабелей, а также для фиксации наконечника оптоволоконного кабеля, который играет роль хранения оптоволоконных косичек и защиты соединения. Он может разделить оптический кабель на одно оптическое волокно, что эквивалентно разъему, который играет роль соединения оптического кабеля и косички. После того, как оптический кабель поступает на конец пользователя, он фиксируется в клеммной коробке, а жила и пигтейл оптического кабеля привариваются в клеммной коробке.
Типы оптоволоконных клеммных коробок
Крепление к стене-и к стойке-
Коробки для подключения оптоволокна можно разделить на коробки,-монтируемые в стойку, и коробки, монтируемые на стену-в зависимости от их конструкции. Последний обычно герметичен и висит на стене, а первый имеет заднюю и переднюю дверцу с боковой направляющей, прикрепленной непосредственно к стойке сервера. Настенный-FTB в основном предназначен для прямого подключения. Перед установкой FTB необходимо выполнить такие процедуры, как сварка, сращивание и заделка. Настенная-коробка для подключения оптоволокна хорошо-хорошо подходит для таких приложений, как телеконференции, входные терминалы в зданиях и т. д. Эти FTB можно разделить на боксы для наружного и внутреннего применения. С другой стороны, шкафы,-монтируемые в стойку, идеально подходят для межсетевых или кросс-архитектур. Такие FTB идеально подходят для создания интерфейсов между передающим устройством и внешним сетевым кабелем, имея достаточно места для управления, терминирования, распределения и слияния. Однако FTB-монтируемые в стойку предназначены только для установки внутри помещений.
Крытый и открытый
В зависимости от применения в различных условиях FTB можно разделить на категории клеммных коробок для наружного и внутреннего применения. Ключевым отличием между ними будут материалы, используемые для изготовления. Материалы, используемые в устройстве, должны быть сопоставимы с материалами, используемыми в других элементах, включая даже оболочки кабелей/пигтейлов. Если FTB предназначен для установки на открытом воздухе, его химические и физические свойства должны быть достаточно стабильными и устойчивыми к воде и пыли. Температура плавления материалов также не должна быть менее 120 градусов. Компоненты FTB должны работать в широком температурном диапазоне от -25 до 45 градусов, чтобы выдерживать значительные температурные колебания. Его внешний корпус обычно хорошо герметизирован для защиты внутренних компонентов от повреждений и обладает высокой ударопрочностью. С другой стороны, внутренний FTB, как известно, является точкой перехода между горизонтальным и восходящим кабелями. Они обычно используются в качестве места хранения для распределения и заделки волокон в более контролируемых условиях и, следовательно, не предъявляют каких-либо особых требований к материалам. Чтобы выбрать идеальную оконечную коробку для вашей сети, вам необходимо компетентно оценить свои требования и выбрать вариант, который эффективно соответствует вашим потребностям. FTB можно найти в различных материалах, формах и размерах. Вам необходимо принять во внимание количество используемых волокон и доступное пространство, среди прочего, чтобы определить то, которое лучше всего подойдет для вашей сборки.
Функция клеммной коробки оптического волокна заключается в обеспечении сварки оптического волокна и оптического волокна, сращивания оптического волокна и пигтейла, а также передачи оптического соединителя. Он также обеспечивает механическую защиту и защиту от воздействия окружающей среды для оптического волокна и его компонентов, а также позволяет проводить надлежащие проверки для поддержания самых высоких стандартов управления оптическим волокном. Хорошая клеммная коробка для оптоволокна должна иметь следующие функции.
Функция фиксации
После входа оптического кабеля в стойку необходимо механически зафиксировать его внешнюю оболочку и армирующий сердечник, установить компоненты защиты заземляющего провода, выполнить обработку торцевой защиты, а также группировку и защиту оптического волокна.
Функция сращивания
После того как оптическое волокно, вытянутое из оптического кабеля, сращено с хвостовым кабелем, лишнее оптическое волокно сматывается и хранится, а сращенное соединение защищается.
Функция распределения
подключите разъем, прикрепленный к хвостовому кабелю, к адаптеру и осуществите оптическое соединение с оптическим разъемом на другой стороне адаптера. Адаптеры и разъемы должны иметь возможность гибко вставляться и сниматься; оптический путь можно свободно развертывать и тестировать.
Функция хранения
Обеспечьте место для хранения различных кросс-оптических кабелей между стойками, чтобы их можно было размещать равномерно и упорядоченно. В клеммной коробке оптоволокна должно быть соответствующее пространство и метод, чтобы проводка этой части линии оптического соединения была четкой, легко регулируемой и отвечала требованиям к минимальному радиусу изгиба.
Волоконно-оптическое распределение
Клеммные коробки используются для распределения и организации оптоволоконных кабелей внутри здания или на определенной территории. Они представляют собой структурированную и легкодоступную точку для подключения различных оптоволоконных кабелей.
Завершение оптоволокна внутри помещения
В помещениях, таких как центры обработки данных, офисы или жилые здания, оптоволоконные клеммные коробки используются для заделки и организации оптоволоконных кабелей. Они часто поставляются с предварительно-настроенными адаптерами для простого подключения-и-подключения.
Установка оптоволокна до дома (FTTH)
При развертывании FTTH оптоволоконные клеммные коробки используются для заделки оптоволоконных кабелей на территории заказчика. В этих коробках могут размещаться разъемы или адаптеры для подключения к клиентскому оборудованию, например маршрутизаторам или оптическим сетевым терминалам (ONT).
Точки подключения абонентов
Клеммные коробки служат точками подключения абонентов, обеспечивая место для сращивания, подключения и управления оптоволоконными кабелями для отдельных пользователей или абонентов в сети.
Процедура установки распределительной коробки для оптоволокна
Монтаж
Коробка подключения оптического волокна монтируется на стене или в стандартной стойке шириной 19 дюймов (483 мм). Передняя панель должна быть легко доступна, поскольку кабель вводится снизу.
Подготовка концов кабеля
Конец любого оптоволоконного кабеля необходимо подготовить перед вводом кабеля в оконечную коробку оптического волокна. Процедуру подготовки концов кабеля можно получить у поставщика. На этом этапе крайне важно защитить оголенные волокна. Это связано с тем, что после подготовки концов кабеля они подвергаются воздействию.
Кабельный ввод
После подготовки концов кабеля необходимо проткнуть резиновую диафрагму в отверстии для ввода кабеля в коробке. Это необходимо сделать до того, как вставить кабель в коробку, так как в новых коробках это отверстие заблокировано.
Зажим конца кабеля
В распределительной коробке для оптоволокна установлено несколько пластиковых направляющих для оптоволокна. Через них прокладывают волокна в гильзах или транспортировочной трубке кабеля. Через эти направляющие вся лишняя длина кабеля выводится в выбранный лоток для сращивания. Затем с помощью пластиковой зажимной ленты он фиксируется в точке входа в лоток для сращивания.
Сращивание
Самая важная часть процесса установки — это соединение оптического волокна от кабеля к пигтейлам. Для этого используется сварочная машина. Он хранится рядом с клеммной коробкой на столе. Механизм проволоки из нержавеющей стали высвобождается из пружинной защелки, открывая определенный лоток для сращивания. Сращивающая машина используется для сращивания волокон пигтейла так, чтобы концы волокон выходили из кабеля. Затем их подталкивают, чтобы они вошли в сварное соединение. Этот процесс продолжается для хранения всех сростков в лотках для сращивания. Эти лотки для сращивания затем складываются стопкой внутри клеммной коробки. Затем механизм закрывания из проволоки из нержавеющей стали закрывается вместе с коробкой.
Факторы, которые следует учитывать перед выбором оптоволоконной клеммной коробки
Емкость
Емкость оптоволоконной клеммной коробки является одним из наиболее важных факторов, которые следует учитывать. Он определяет количество оптоволоконных кабелей, которые можно разместить в коробке. Вместимость коробки должна основываться на ваших текущих потребностях и будущем росте. Обязательно выберите коробку с достаточной емкостью для любого будущего расширения вашей сети.
Размер
Размер клеммной коробки оптоволокна также является важным фактором, который следует учитывать. Коробка должна быть достаточно большой, чтобы вместить все оптоволоконные кабели и любое дополнительное оборудование, которое может понадобиться. Однако он не должен быть слишком большим, чтобы занимать слишком много места или его было сложно установить.
Защита
Клеммная коробка оптоволокна должна обеспечивать адекватную защиту оптоволоконных кабелей от физических повреждений, пыли и влаги. Выбирайте коробку, изготовленную из высококачественных-материалов и имеющую надежную фиксацию.механизм блокировки для предотвращения несанкционированного доступа. Коробка также должна иметь соответствующие уплотнения и прокладки для предотвращения попадания влаги и пыли.
Возможности подключения
Клеммная коробка оптоволокна должна быть совместима с типом используемых вами оптоволоконных разъемов. Различные типы разъемов включают SC, LC и ST. Обязательно выберите коробку, подходящую для используемого типа разъемов.
Простота установки
Клеммная коробка оптоволокна должна быть простой в установке и использовании. Ищите коробку с четкими инструкциями и всем необходимым крепежом. Коробка также должна быть легкодоступной и удобной для обслуживания.
Цена
Цена всегда является решающим фактором при выборе любого товара. Стоимость оптоволоконной клеммной коробки следует сопоставлять с ее характеристиками и функциональностью. Выберите коробку, которая предлагает хорошее соотношение цены и качества и находится в пределах вашего бюджета.
Полное руководство по часто задаваемым вопросам по оптоволоконной клеммной коробке
Вопрос: Что такое оптоволоконная клеммная коробка?
Вопрос: Как называется распределительная коробка для оптоволокна?
Вопрос: Как установить оптоволоконную клеммную коробку?
Вопрос: Что такое распределительная коробка для оптоволокна?
Вопрос: Как установить и использовать оптоволоконную клеммную коробку?
Вопрос: На что следует обратить внимание в клеммной коробке оптоволокна?
Вопрос: Какова роль оптоволоконных клеммных коробок в сетях FTTH?
Вопрос: Какова структура оптоволоконной клеммной коробки?
Вопрос: Защита оптоволоконного разъема
Вопрос: Каковы свойства материала оптоволоконной клеммной коробки?
Вопрос: Каковы оптические характеристики оптоволоконной клеммной коробки?
Вопрос: В чем разница между оптоволоконной клеммной коробкой и оптоволоконным лотком для сращивания волокон?
Вопрос: Каковы преимущества использования оптоволоконной клеммной коробки?
Вопрос: Каковы компоненты оптоволоконной клеммной коробки?
Вопрос: Зачем использовать коробки для заделки оптоволокна?
Вопрос: Как осуществляется сращивание волокон в FTB?
Вопрос. Можно ли закрепить FTB-на стене?
Являясь одним из ведущих производителей и поставщиков оптоволоконных клеммных коробок в Китае, мы тепло приветствуем вас купить оптоволоконную клеммную коробку в наличии на нашем заводе. Вся продукция по индивидуальному заказу отличается высоким качеством и низкой ценой. Для прайс-листа и бесплатного образца свяжитесь с нами сейчас.
