Решение для оптоволоконных кабелей Evolux для центров обработки данных
Создайте готовую спецификацию для пассивного оптоволокна,-готовую к запросу, с магистральными и ответвительными разъемами MPO/MTP, патч-кордами LC, многомодовыми вариантами OM3/OM4 или одномодовыми-OS2, совместимыми адаптерами и маркировкой,-специфичной для проекта.
Основан в 2013 году
Публикация профиля компании
10+ лет
Опыт работы в оптоволоконной отрасли указан на месте
Образцы для оптовой продажи
Поддержка выборочных, небольших-партийных и объемных заказов
Документация ИЛ/РЛ
Завершенные проекты
Оптоволоконные кабели высокой-плотности для серверных помещений, корпоративных сетей и облачной инфраструктуры
Evolux поставляет пассивные соединения для проектов по прокладке оптоволоконных кабелей в центрах обработки данных, включая патч-корды LC, кабельные сборки MPO/MTP, многомодовые кабели OM3 и OM4, одномодовые кабели OS2, оптоволоконные адаптеры и пигтейлы. Ассортимент включает в себя коммутацию оборудования, соединения шкафов, магистральные магистрали, коммутационные переходы и перемещения структурированной кабельной системы, а также дополнения и изменения. Операторы центров обработки данных, сетевые интеграторы, подрядчики по прокладке кабельных систем и дистрибьюторы могут приобретать стандартные продукты, запрашивать образцы или готовить спецификацию проекта для мелко-серийного и массового производства. Как производитель оптоволоконных кабелей для центров обработки данных и OEM-поставщик оптоволоконных кабелей в сборе, Evolux может рассмотреть комбинации разъемов, режим оптоволокна, полировку, длину, оболочку, цвет, маркировку и упаковку. Покупатели, планирующие использовать кабельное решение MPO/MTP высокой плотности-, должны указать в запросе предложения интерфейс трансивера, количество волокон, пол и полярность.
Оптоволоконные кабели для центров обработки данных с проверяемыми характеристиками
В приведенных ниже карточках продуктов используются названия, опции и числовые значения, опубликованные на страницах продуктов Evolux. В окончательном предложении должны быть указаны выбранный уровень потерь, расположение разъемов и конструкция кабеля, поскольку не каждый вариант применим к каждой сборке.

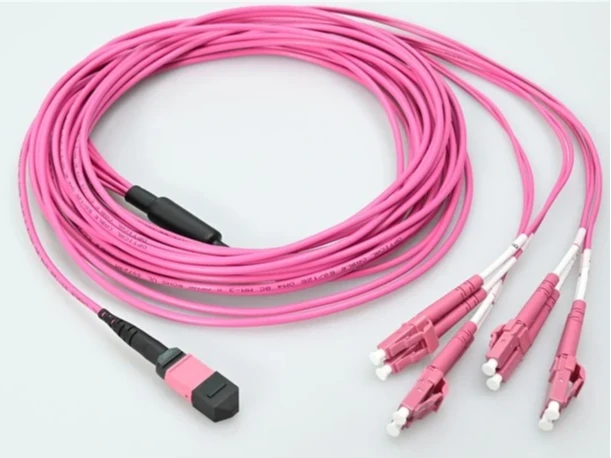

Гнездо MTP к дуплексу 4 × LC UPC, 8-волоконное OM4
- ОМ4 50/125 мкм; 850/1300 нм
- MTP IL 0,35 дБ макс.; LC IL Меньше или равно 0,2 дБ
- кабель OFNP 3,0 мм; 150 м при 40/100G и 850 нм

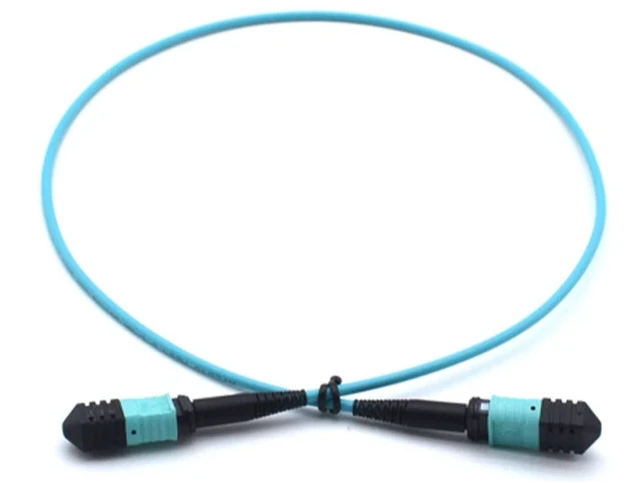

МПО/МПО-ОМ3-12Ф-3,0ММ-ЛСЖ-1М
- 12-волоконная сборка OM3
- Трос LSZH 3,0 мм; опубликованная конфигурация 1 м
- ММ с низкими-потерями IL: типично<0.30 dB; max <0.5 dB

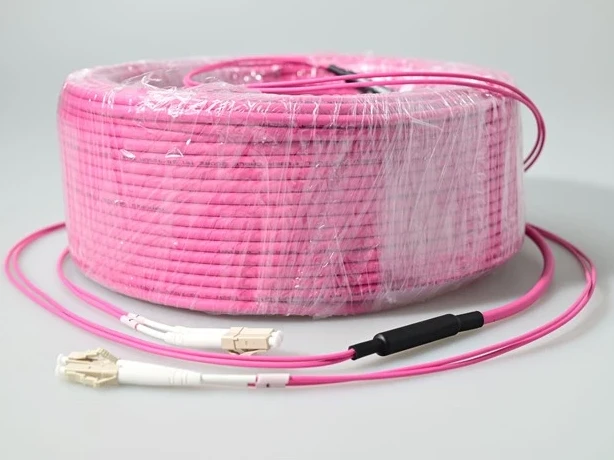

Многомодовый дуплексный патч-корд LC-LC OM4
- наконечник малого-форм-форм-фактора 1,25 мм
- Интерфейс разъема IEC 61754-20
- Указаны варианты стояка, статической камеры и индивидуальных кабелей.
Многомодовый патч-кабель LC UPC OM3 Uniboot
- Лазер OM3-оптимизированное оптоволокно 50/125 мкм
- 10G достигает дальности действия до 300 м при длине волны 850 нм
- ОФНР и ОФНП; стандартная длина от 0,5 м до 30 м
Однорежимный патч-кабель LC/UPC по индивидуальному заказу-
- Одномодовый вариант 9/125 мкм
- IL Меньше или равно 0,30 дБ IEC Grade C; Меньше или равно 0,15 дБ IEC Grade B
- 0,9/2,0/3,0 мм; ПВХ, ЛСЖ или ОФНП
Переходник MTP/MPO с регулировочной втулкой
- Вносимые потери 0,2 дБ макс.
- Минимум 1000 циклов сопряжения
- Фланцевый/бесфланцевый; симплекс/дуплекс; RoHS заявило

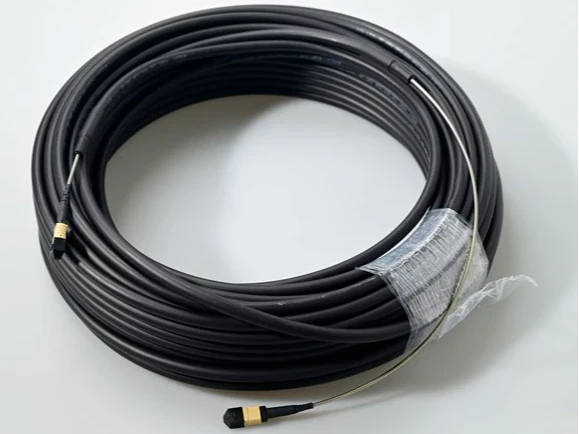

Армированный оптоволоконный патч-корд MPO/MTP
- ОС2, ОМ3 или ОМ4; 8, 12, 24, 48, 72 или 144 волокна
- Спиральная броня из-стальной ленты из нержавеющей стали
- МЭК 61754-7 и ТИА 604-5
Дуплексный многомодовый адаптер LC/LC
- Тип адаптера LC; дуплексный корпус
- Польский интерфейс UPC
- Многомодовый; нет-конфигурации фланца

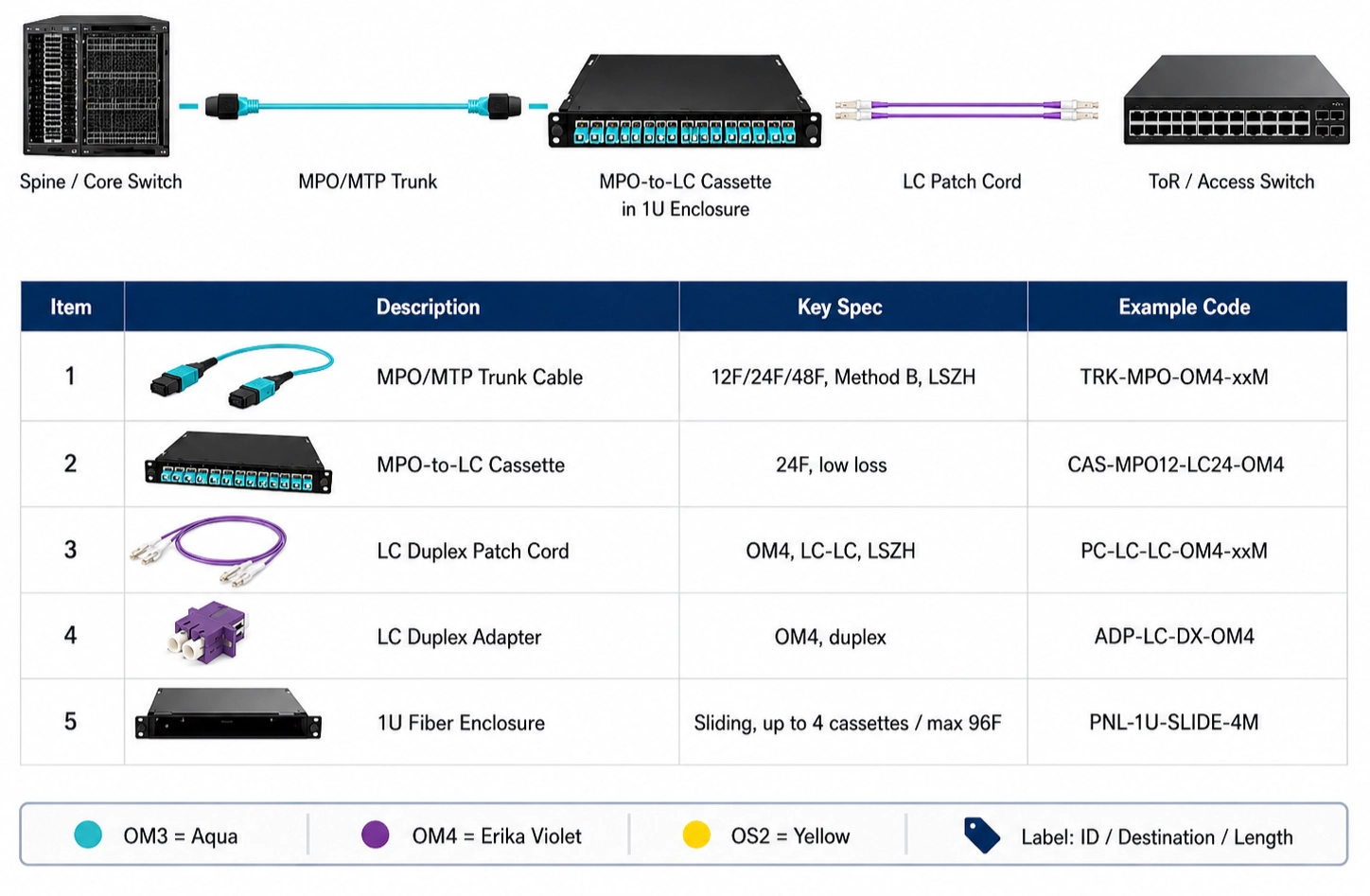

Архитектура волоконно-оптических кабелей высокой плотности-центров обработки данных в зависимости от роли канала
Полезный план структурированной кабельной системы начинается с точек подключения, а не с общего списка кабелей. Составьте карту интерфейса оборудования и метода коммутации на каждом этапе, затем назначьте пол разъема, полярность, класс волокна и оболочку для всего канала.
Сервер или хранилище
Подтвердите дуплексный или прямой интерфейс трансивера MPO/MTP и требуемый класс волокна.
01
Переключатель ToR/EoR
Используйте исправления LC для дуплексных портов или разветвление MPO/MTP для преобразования параллельного-в-дуплексного режима.
02
Стойка Патч Поле
Подберите дуплексные адаптеры LC или MPO/MTP к размеру панели или кассеты, указанному покупателем.
03
Ряд/Основной ствол
Предварительно-сборки MPO/MTP консолидируют волокна и сокращают объем работ по заделке на месте.
04
MDA/Кросс-Соединение
Сохраняйте записи о маркировке, полярности и бюджете потерь-по всему структурированному кабельному тракту.
05
| Состояние проекта | Рекомендуемое направление кабеля | Покупатель должен подтвердить | Соответствующая область применения Evolux |
|---|---|---|---|
| Исправление дуплексного оборудования | Дуплексный кабель LC-к-LC или uniboot | Класс волокна, полировка, длина, оболочка, маркировка портов | Многомодовые OM3/OM4 и одномодовые- LC сборки 9/125 мкм |
| Параллельная магистраль | Магистральная линия MPO/MTP | Конструкция 8/12/24 волокна, пол, полярность, ориентация ключей, класс потерь | Сборки MPO/MTP в конфигурациях OS2, OM3 и OM4 |
| Параллельная-к-дуплексная миграция | Разрыв MTP/MPO-к-LC | Сопоставление трансиверов, порядок пар LC, пол и общая потеря канала | Дуплексная сборка из 8 волокон OM4 MTP с четырьмя LC UPC |
| Высокий-интенсивный трафик или незащищенный путь | Бронированная многоволоконная-волоконная сборка | Количество волокон, геометрия кабеля, ограничения маршрута и контроль изгиба | Спиральная броня из-стали, варианты MPO/MTP |
| Панельное или кассетное соединение | Адаптер LC или MPO/MTP | Площадь основания, фланец, ориентация шпонки, совместимость с модами и полировкой | Дуплексные адаптеры LC и фланцевые или бесфланцевые переходники MTP/MPO |
Оптоволоконные кабели MPO/MTP для центров обработки данных для компактных соединительных линий и коммутационных каналов
Опубликованный ассортимент Evolux поддерживает две практические роли MPO/MTP в структурированной системе:многоволоконная-магистральная связь между точками распределенияи коммутационные сборки, которые обеспечивают дуплексные разъемы для оборудования.
8 волокон → 4 дуплексные пары LC
Характеристики прорыва указаны для обоих типов разъемов.
В 8-волоконной сборке OM4 используется гнездовой разъем MTP и четыре дуплексных конца LC UPC. Опубликованные ограничения отделяют интерфейс MTP с максимальными вносимыми потерями 0,35 дБ от интерфейса LC с уровнем менее или равным 0,2 дБ, поэтому покупатель может включить каждое соединение в бюджет потерь канала вместо того, чтобы полагаться на одно неопределенное заявление о «малых потерях».
Опубликовано 8–144 волокон.
Стандартные и бронированные конструкции предназначены для разных путей
Стандартный продукт MPO/MPO-OM3-12F-3,0MM-LSZH-1M подходит для компактных коробов внутри помещений, а в армированную линейку MPO/MTP добавлена спиральная лента из нержавеющей стали.Бронирование следует подбирать с учетом механического воздействия.; это не заменяет необходимость подтверждения контроля изгиба, потери разъема, полярности или совместимости панели.
Оптоволоконные кабели для центров обработки данных LC для плотного коммутатора и подключения серверов
Сборки LC подходят к портам оборудования и полям коммутации, где каждое соединение использует дуплексную пару передачи/приема. Наконечник LC диаметром 1,25 мм.обеспечивает меньший интерфейс, чем SC, а конструкция uniboot уменьшает количество корпусов кабелей, проходящих через плотную стойку.
OM3: 10G до 300 м при 850 нм
Используйте OM3 там, где есть трансивер и его поддержка.
В опубликованном кабеле Uniboot LC UPC OM3 используется-оптимизированное для лазера волокно диаметром 50/125 мкм и предлагается в версиях OFNR и OFNP. Evolux перечисляет стандартные длины от 0,5 м до 30 м и допускает нестандартные длины, что позволяет контролировать избыток сервисного-цикла вместо использования одной длины для каждого положения стойки.
OM4 или 9/125 мкм, одиночный-модовый
Выбирайте сорт волокна в зависимости от оптики, а не только цвет
В портфель LC входятМногомодовый дуплексный продукт OM4а также настраиваемые одномодовые сборки 9/125 мкм- с кабелями из ПВХ, LSZH или OFNP. Цвет оболочки может способствовать идентификации, но в спецификации покупки должны быть четко указаны режим волокна, полировка, номинал оболочки и измеренные требования IL/RL.
Потери-Бюджет, полярность и контроль интерфейса для оптоволоконных кабелей центра обработки данных
Что делает пред-развертываемую сборку пригодной для развертывания, так это соглашение между каждым атрибутом ссылки. Эти проверки должны быть решены на утвержденном чертеже или спецификации перед производством.
Бюджет оптических потерь
Добавьте указанные потери в разъемах и адаптерах в каждой сопряженной паре, а также затухание в оптоволокне и инженерный запас. Запросите формат отчета IL/RL с ценой.
Полярность MPO/MTP
Определите схему конечного-до-конечного волокна и ориентацию ключей.. «Совместимость с MPO/MTP» сама по себе не определяет, сохраняет ли канал пути передачи и приема.
Пол разъема
Сопоставьте закрепленные и незакрепленные интерфейсы на трансиверах, соединительных линиях, адаптерах и кассетах. Два штыревых разъема невозможно соединить правильно.
Качество волокна и оптика
Сопоставьте OM3, OM4 или OS2 с длиной волны, скоростью передачи данных и радиусом действия, указанными в технических характеристиках трансивера. Не заменяйте оптоволокно другого сорта без повторной проверки канала.
Куртка и дорожка
Укажите LSZH, OFNR, OFNP или другую требуемую конструкцию, а также диаметр кабеля, среду прокладки и требования к механической защите.
План идентификации
Укажите соглашение об именах портов, этикетки по концам, цвета оболочки или чехла, график длины и группы упаковки, необходимые для последовательности установки.
Отправьте полную спецификацию пассивных волоконно-оптических кабелей на рассмотрение
Менеджер по снабжению или инженер по продукту должен предоставить достаточно информации, чтобы идентифицировать каждый сопряженный интерфейс и каждый коммерческий вариант. Это сокращает циклы разъяснений и делает тестирование образцов значимым.
Применение и топология:роль сервера, хранилища, ToR/EoR, магистральной сети, MDA или кросс-соединения.
Интерфейсы:тип разъема, полировка, количество волокон MPO/MTP, пол, ориентация и полярность ключей.
Оптические носители:OM3, OM4 или OS2, длина волны, скорость передачи данных, радиус действия и требуемый класс потерь.
Механическая сборка:длина кабеля, диаметр, длина отрыва, номинал оболочки, требования к броне и натяжению.
Коммерческие детали:количество по конфигурации, количество образцов, этикетки, логотип, упаковка и необходимые документы.
Обзор конфигурации и чертежей оптоволоконной кабельной системы индивидуального центра обработки данных
Компания Evolux заявляет, что комбинации разъемов, длины кабелей, режимы оптоволокна, типы полировки, конструкции кабелей, цвета оболочки и чехлов, этикетки и упаковка могут быть рассмотрены при поставке-в зависимости от проекта.
Поддержка спецификаций и чертежей
Поделитесь чертежом, образцом продукта, существующей спецификацией или топологией. Перед изготовлением образца необходимо проверить расположение разъемов, размеры вырезов, допуск по длине, оболочку, положение этикетки и упаковочную единицу.
- Обзор спецификации и топологии
- Согласование разъемов и волокон
- Стандартная или пользовательская конфигурация
Образцы, небольшие-партии и оптовые поставки
На сайте подтверждается оценка образцов, изготовление небольших-серий и массовое производство. Он не публикует один фиксированный минимальный заказ или цикл выборки для всех сборок центра обработки данных, поскольку конфигурация и количество влияют на заказ.
- Образец совместимости
- Оценка эффективности
- Утвержденный образец в качестве эталона продукции
Частная торговая марка и идентификационные данные установки
Доступная персонализация включает цвета куртки и чехлов, маркировку кабелей, этикетки продуктов, логотипы, нейтральную упаковку и упаковку,-индивидуальную для клиента. Определите текст, формат штрих-кода и соглашение о конце-A/конце-B в утвержденном графическом изображении.
- Изготовленные на заказ этикетки для кабелей и продукции
- Обзор логотипа и упаковки
- Цветовое кодирование по проекту
Стандарты и записи качества при закупке сборок волоконно-оптических кабелей
Наиболее полезные доказательства качества связаны с конкретным продуктом и партией. На страницах продуктов Evolux публикуются следующие стандарты интерфейса, характеристики материалов и варианты тестирования; покупатели должны запросить соответствующий документ для указанного SKU.
МЭК 61754-7 и ТИА 604-5
Опубликовано для бронированного узла MPO/MTP и линейки адаптеров MPO/MTP. Эти ссылки определяют интерфейс многоволоконного разъема и поддерживают проверки совместимости.
Телкордия GR-326 и JIS
Указано на странице адаптера MTP/MPO с максимальными-потерями 0,2 дБ. Подтвердите точный документ о квалификации или соответствии для заказываемой конфигурации адаптера.
Оболочка кабеля OFNP
Опубликовано для 8-волоконной сборки OM4 MTP-to-LC. Это идентифицирует указанную конструкцию кабеля статической камеры; разработчик проекта остается ответственным за принятие местного кода.
МЭК 61754-20
Опубликовано для дуплексного патч-корда LC OM4. Он идентифицирует интерфейс разъема LC, используемый при подключениях оборудования SFP, XFP и SFP+.
Соответствие материалов RoHS
Указано для адаптера MTP/MPO. Для записей о закупках запросите текущую декларацию, в которой указан указанный продукт или семейство материалов.
Отчеты о внесенных-убытках/возвратах-убытках
Evolux заявляет, что могут быть предоставлены отчеты IL/RL. Укажите длину волны, предел, метод испытаний, основу отбора проб и необходимость сериализации результатов.
Evolux заявляет, что была основана в 2013 году и имеет более чем 10-летний опыт работы в оптоволоконной отрасли. На проверяемых страницах не публикуется общая сумма поставок-центра-конкретного центра обработки данных или имя конкретного центра обработки данных, поэтому на этой странице решения не назначается непроверенное количество развертываний для сегмента центра обработки данных.
Часто задаваемые вопросы по оптоволоконным кабелям для центров обработки данных
Какую информацию следует включить в запрос предложения по оптоволоконному кабелю для центра обработки данных?
Укажите роль канала, интерфейс приемопередатчика или оборудования, тип разъема, режим волокна, количество волокон, полярность, пол разъема, полировку, длину кабеля, номинал оболочки, количество по длине, маркировку и упаковку. Топология, спецификация, чертеж, образец или текущая спецификация помогают Evolux проверить совместимость компонентов перед составлением предложения.
Когда центру обработки данных следует использовать дуплекс LC вместо MPO/MTP?
Используйте дуплекс LC, когда активное оборудование и поля патчей предоставляют дуплексные порты LC, а канал передает одну пару передачи/приема. Используйте MPO/MTP для нескольких-оптических магистралей, параллельных-оптических портов или агрегации высокой-плотности; жгут проводов MPO/MTP-к-LC или кассетный переход могут соединять два типа интерфейса.
Как покупателям следует выбирать между OM3, OM4 и OS2?
Подберите волокно в соответствии со спецификациями трансивера, длиной волны, радиусом действия и установленным оборудованием. Evolux перечисляет многомодовые сборки OM3 и OM4 50/125 мкм, а также одномодовые варианты OS2 9/125 мкм; подтвердите точную марку по паспорту оборудования, а не выбирайте только по цвету оболочки.
Какие детали MPO/MTP необходимо подтвердить перед производством?
Подтвердите количество волокон, тип разъема, ориентацию ключей, метод полярности, полировку UPC или APC, класс волокна, класс потерь и сопоставление концов--концов. Эти атрибуты работают как одна система, поэтому правильный тип кабеля с неправильной полярностью или полом все равно может помешать работе канала.
Каковы минимальный заказ и время выполнения образца для оптоволоконных кабелей для центров обработки данных по индивидуальному заказу?
Evolux заявляет, что поддерживает образцы, мелко-индивидуальную настройку и массовое производство, но на веб-сайте не публикуется фиксированный числовой минимальный заказ или время выполнения образца для этого решения. И то, и другое должно быть подтверждено после рассмотрения разъема, волокна, длины, оболочки, маркировки, отчета об испытаниях- и требований к количеству.
Может ли Evolux предоставить кабели частной-марки и документацию по испытаниям?
Опубликованный объем настройки включает цвета куртки и ботинок, маркировку кабелей, этикетки продуктов, логотипы, нейтральную или-индивидуальную упаковку и конфигурацию продукта. Также заявлена поддержка таблиц данных и отчетов о вставке-потери/возврата-теста на потери-; определить, являются ли отчеты пакетными-или серийными, в соответствии с утвержденной спецификацией заказа.
Создайте спецификацию оптоволоконных кабелей вашего центра обработки данных на основе реальных интерфейсов
Отправьте топологию, интерфейсы трансивера, схему подключения разъемов, требования OM3/OM4 или OS2, длину, оболочку, количество и план маркировки. Evolux может проверить пассивные кабельные сборки и адаптеры на соответствие представленной спецификации.
