Evolux Fiber предлагает индивидуальный оптоволоконный патч-кабель LC/UPC К дуплексному разъему LC/UPC с симплексным кабелем. Он используется в локальных сетях внутри зданий или кампусов для подключения компьютеров, принтеров и других сетевых устройств, обеспечивая более высокую скорость передачи данных, чем традиционные медные кабели.
Спецификация
| Тип волокна | СМ/ММ |
|---|---|
| Польский | ПК/УПК/АПК |
| Тип разъема | ЛК, СК, СТ, ФК |
| Вносимая потеря | Меньше или равно 0,30 дБ (IEC Grade C); Менее или равно 0,15 дБ (IEC Grade B) |
| Возвратная потеря | SM UPC Больше или равно 50 дБ; SM APC Больше или равно 60 дБ; ММ PC Больше или равно 35 дБ |
| Диаметр куртки | 0,9 мм, 2,0 мм, 3,0 мм |
| Оптоволоконный режим | 9/125 мкм, 50/125 мкм, 62,5/125 мкм |
| Варианты кабеля | ПВХ/ЛСЖ/ОФНП |
| Рабочая температура | -40ºC~+75ºC |
Функции
-Дизайн UnibootУменьшает объем кабеля до 50% при прокладке
-Вкладка Push/Pull для повышения удобства использования в-приложениях с высокой плотностью размещения
-Низкие вносимые потери и высокие обратные потери
-Все данные о производительности гарантированы во всем диапазоне рабочих температур (от 40 градусов до +85 градусов)
-Широкий выбор стандартных типов разъемов (включая SC/APC, LC/UPC, LC/APC и MPO/APC) и длины (до 30 метров)

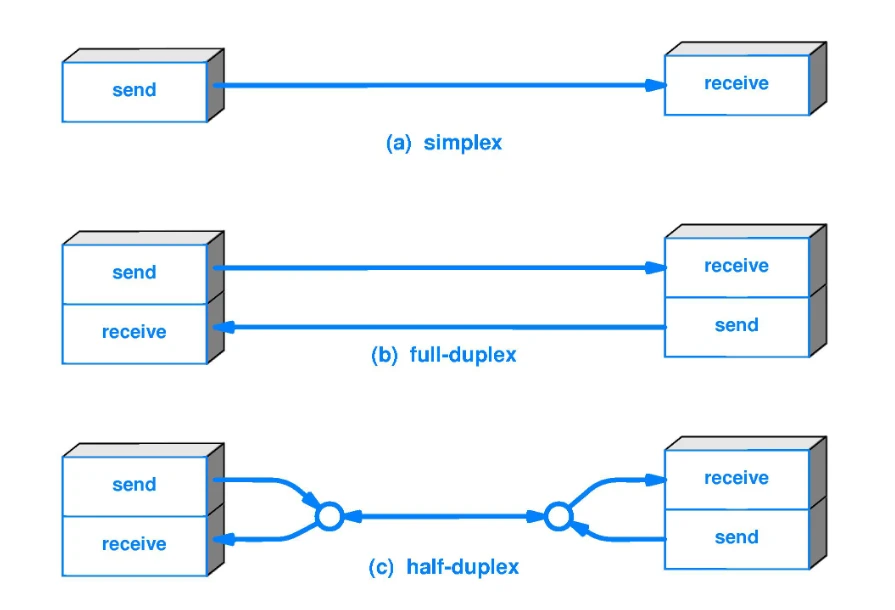

В чем разница междуСимплексный и дуплексный оптоволоконный кабель?
Симплекс:Simplex имеет только один оптоволоконный кабель и один оптоволоконный разъем на каждом конце. Он позволяет передавать данные только в одном направлении, что является необратимым. Симплекс обычно используется внутри зданий для коммутаторов Ethernet или других устройств.
Дуплекс:Дуплекс имеет две нити оптоволоконного кабеля и два оптоволоконных разъема на каждом конце для отправки и получения данных. Дуплекс часто используется для подключения высокоскоростного сетевого оборудования, например серверных систем и оптоволоконных коммутаторов.
Приложения
Где использовать одномодовый дуплексный патч-корд LC-LC UPC 9/125 мкм
Сервер центра обработки данных-для-коммутации оптоволоконных соединений
Дуплексная конфигурация LC-LC UPC поддерживает одновременные каналы передачи и приема, необходимые для подключения сетевого адаптера сервера к коммутаторам верхней--стойки. Одномодовое волокно 9/125 мкм обеспечивает низкое затухание на расстоянии до нескольких километров, что делает этот патч-корд подходящим как для внутри-подключений в стойке, так и для меж-межпроходных соединений в крупных-центрах обработки данных.
Структурированная кабельная система для магистральной локальной сети предприятия
При построении магистральных сетей, соединяющих телекоммуникационные помещения на нескольких этажах, используются одномодовые дуплексные патч-корды LC UPC для распределения оптоволокна между-этажами. Вариант оболочки LSZH соответствует нормам пожарной безопасности для кабелей, проложенных через вентиляционные отверстия и стояки, а диапазон рабочих температур от -40 до +75 градусов соответствует шкафам с оборудованием с регулируемым климат-контролем.
Соединения оптической распределительной сети FTTH
Оптоволокно-до-дома-для развертывания, подключающего порты OLT к входам разветвителя, требуются надежные кабели с концевой заделкой LC UPC. Спецификация вносимых потерь IEC класса B, составляющая менее или равная 0,15 дБ, сохраняет бюджет оптической мощности для систем PON, обслуживающих бытовых абонентов на больших расстояниях распространения.
Исправление ODF центрального офиса телекоммуникаций
Операторы связи, управляющие оптическими распределительными фреймами в центральных офисах, используют одномодовые дуплексные перемычки LC-LC для кросс-соединения передающего оборудования. Доступность оболочек диаметром 0,9 мм, 2,0 мм и 3,0 мм позволяет выбирать их исходя из плотности кабеля и требований к прокладке в стойках для оборудования.
Вещательное оборудование SDI-через-оптоволоконный транспорт
Системы телевизионного производства и передачи вещания, передающие сигналы 3G-SDI и 12G-SDI по оптоволокну, используют дуплексные соединения LC для каналов управления от студии-к-главному-. Широкий диапазон рабочих температур подходит для установки в мобильных производственных транспортных средствах и на объектах удаленного вещания.
Часто задаваемые вопросы
В1: К какому типу волокна относится 9/125 мкм?
О: Спецификация 9/125 мкм указывает на одномодовое волокно с диаметром сердцевины 9-микрон и диаметром оболочки 125 микрон. Этот тип волокна поддерживает передачу на большие расстояния на длинах волн 1310 нм и 1550 нм с минимальным затуханием сигнала.
Вопрос 2. В чем разница между вариантами оболочки из ПВХ, LSZH и OFNP?
О: ПВХ (поливинилхлорид) является стандартной оболочкой для общего использования внутри помещений. LSZH (Low Smoke Zero Halogen) при горении выделяет минимальное количество дыма и не содержит токсичных галогенных газов, подходит для закрытых помещений. OFNP (непроводящая пленума из оптического волокна) соответствует требованиям NEC для кабелей в помещениях-обработки воздуха над подвесными потолками.
Вопрос 3. Каких вносимых потерь можно ожидать от разъемов IEC класса B?
A: Разъемы IEC класса B обеспечиваютвносимая потеряМеньше или равно 0,15 дБ на сопряженную пару. Эта спецификация сохраняет большую оптическую мощность по сравнению с классом C (менее или равна 0,30 дБ), что важно для линий на большие расстояния-с ограниченным бюджетом мощности.
В4: Что означает тип полировки UPC?
О: UPC (ультрафизический контакт) – это метод полировки торцевой поверхности разъема-, который создает слегка изогнутую поверхность, обеспечиваяобратная потерябольше или равно 50 дБ для одномодовых приложений. Этот тип полировки является стандартным для сетей передачи цифровых данных.
В5: Могу ли я использовать этот кабель для наружной установки?
О: Рабочая температура от -40 до +75 градусов позволяет устанавливать его в некоторых шкафах вне помещения, но этот кабель предназначен в первую очередь для использования внутри помещений. Для наружного применения требуются кабели с дополнительной защитой от ультрафиолета и влагонепроницаемой конструкцией.
В6: Какие диаметры курток доступны?
О: Предлагаются три диаметра оболочки: 0,9 мм для пигтейлов и приложений в ограниченном-пространстве, 2,0 мм в качестве стандартного диаметра патч-корда и 3,0 мм для установок, требующих дополнительной механической защиты.
В7: Какие типы разъемов можно комбинировать с LC?
О: Линейка продуктов поддерживает типы разъемов LC, SC, ST и FC в различных комбинациях. Гибридные кабели, такие как LC-SC или LC-FC, доступны для подключения оборудования с различными типами интерфейсов.
Вопрос 8: Как очистить разъемы LC перед использованием?
О: Используйте карандаш для чистки оптоволокна или очиститель кассет, предназначенный для наконечников LC. Очищайте торцевую поверхность разъема перед каждым соединением, чтобы предотвратить загрязнение пылью, увеличивающее вносимые потери.
