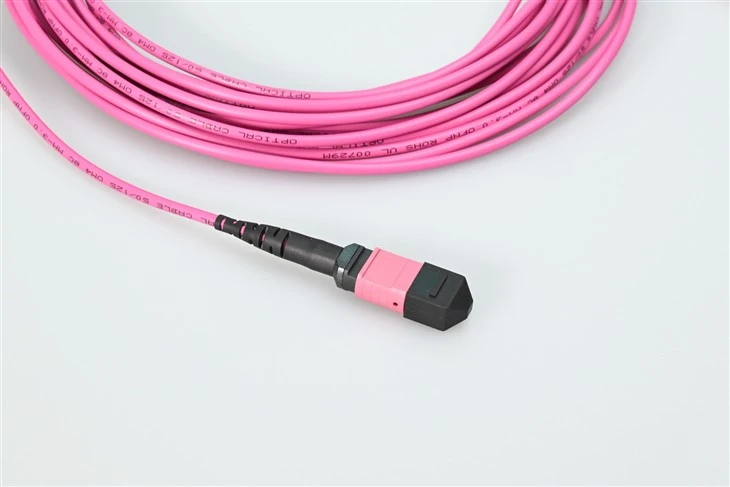

ПАТЧ-КОРД Evolux Fiber MTP TO LC UPC 8CORE OM4 3.0MM поддерживает миграцию центров обработки данных на более высокие скорости передачи данных при использовании с нашими соединительными линиями. Кабели MTP® – это эффективное решение для-коммутации оптоволокна высокой плотности в центрах обработки данных, устраняющее необходимость в трудоемкой-заделке кабеля на месте. Они предназначены для экономии места и упрощения прокладки кабелей, обеспечивая при этом экономичные-возможности коммутации внутри шкафов. Для развертывания магистральных магистралей нашиMTP OM4 12-оптоволоконные многомодовые магистральные соединительные кабелипредложить дополнительное решение для прокладки кабелей высокой-плотности.
Спецификация

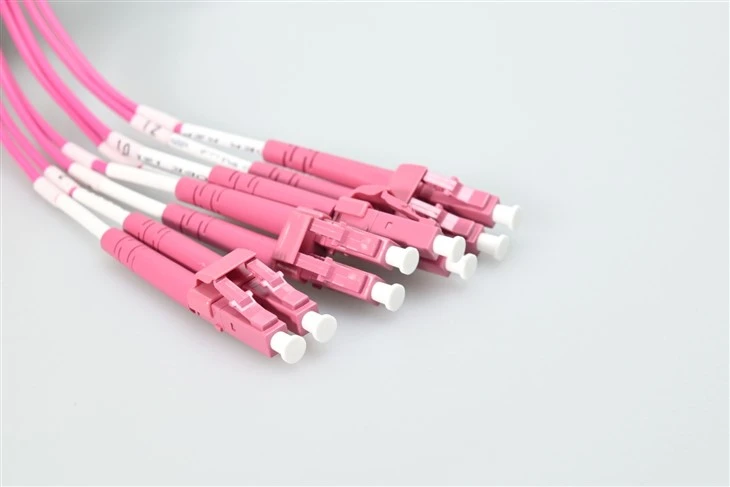

| Разъем А | MTP гнездо (без штифтов) | Разъем Б | LC СКП Дуплекс |
| Оптоволоконный режим | ОМ4 50/125 мкм | Длина волны | 850/1300 нм |
| Расстояние Ethernet 40/100G | 150 м при 850 нм | Расстояние Ethernet 10G | 400 м при 850 нм |
| Разъем MTP IL | 0,35 дБ Макс. (тип. 0,15 дБ) | LC-коннектор IL | Меньше или равно 0,2 дБ |
| Разъем MTP RL | Больше или равно 20 дБ | LC-разъем RL | Больше или равно 30 дБ |
| Затухание на длине волны 850 нм | Меньше или равно 2,3 дБ/км | Затухание на длине волны 1300 нм | Меньше или равно 0,6 дБ/км |
| Кабельная оболочка | Пленум (ОФНП) | Количество волокон | 8 волокон |
| Внешний диаметр кабеля (НД) | 3,0 мм | Внешний диаметр прорыва (OD) | 2,0 мм |
| Растягивающая нагрузка при установке | 66N | Предел прочности (долгосрочный/краткосрочный) | 80/240N |
| Рабочая температура | (от -10 до 60 градусов (от 14 до 140 ℉) | Температура хранения | (от -10 до 70 градусов (от 14 до 158℉) |
Функции
Высочайшее-качество изготовления обеспечивает надежную передачу данных
-Соединитель MTP: обеспечивает согласованные сигналы и обеспечивает адаптируемую конструкцию системы.
-Оптоволокно: повышение гибкости при прокладке и хранении кабеля за счет более крутых изгибов.
-Куртка: снижение вероятности повреждения благодаря огнестойким- и малодымным- материалам.
Оптимизация плотности прокладки кабелей для соответствия различным условиям окружающей среды.
- Снижение затрат на установку за счет минимизации отходов, улучшения управления кабелями и оптимизации развертывания.
Обновление сети упрощается благодаря -удобному для пользователя плагину-.
- Кабели MTP®-LC позволяют быстро повысить скорость передачи данных, включая переход с 10G на 40G. Чтобы лучше понять, как OM4 сравнивается с другими многомодовыми моделями, прежде чем переходить к кабельной инфраструктуре, ознакомьтесь с нашим обзоромРазличия типов многомодового волокна от OM1 до OM5 и характеристики полосы пропускания.
Приложения
Миграция сети центра обработки данных с 10G на 40G/100G

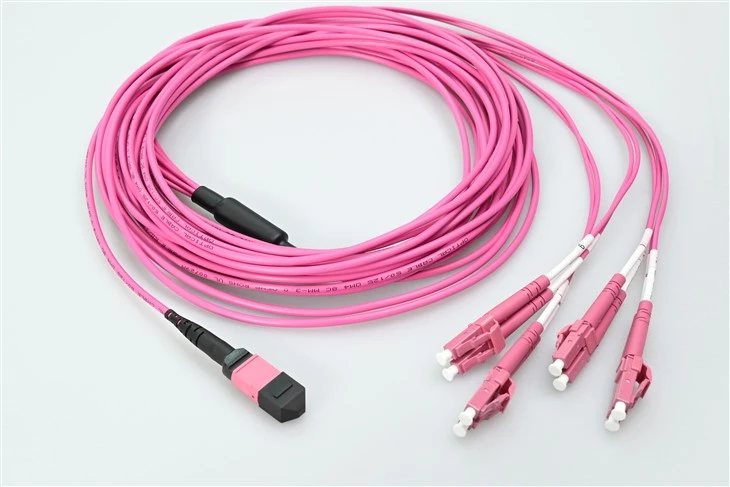

Этот разветвительный кабель MTP-LC обеспечивает прямой путь перехода от инфраструктуры Ethernet 10G к 40G/100G. Конфигурация с 8-волокнами соответствует стандартным требованиям к приемопередатчикам 40G QSFP+, обеспечивая плавный переход на скорость центра обработки данных без замены существующих патч-панелей на базе LC. Полное руководство по планированию выбора структурированной кабельной системы 100G можно найти в нашей статьекак правильно выбрать оптоволоконный кабель для развертывания центра обработки данных 100G.
Соединение оптоволокна высокой-плотности в колокейшн-центрах
Предназначен для подключения между стойками-к-стойкам и шкафам-в условиях ограниченного пространства. Конструкция разветвления от MTP-к-LC объединяет восемь волоконно-оптических соединений в единый интерфейс MTP, уменьшая перегрузку кабеля в средах колокации с высокой-плотностью.
Установка приточного воздушного пространства для корпоративных зданий
Оболочка пленума OFNP-соответствует нормам пожарной безопасности для установки в помещениях для обработки воздуха над подвесными потолками. Корпоративные кампусные сети и коммерческие здания, которым требуются волоконно-оптические кабели, соответствующие нормам-, извлекают выгоду из этого патч-корда с выводом в пленум.
Короткое-соединение 40G QSFP+ с SFP+
Подключает порты коммутатора 40G QSFP+ напрямую к четырем портам 10G SFP+ с помощью 8-волоконной структуры разводки. Этот жгут проводов MTP для преобразования QSFP-в SFP устраняет необходимость в отдельных коммутационных модулях. Когда конечной точке исправления требуется фиксированный порт адаптера вместо прямого кабеля, нашаОптоволоконные адаптеры MTP/MPO для монтажа на панели с 8, 12 и 24 волокнамипредоставить соответствующий интерфейс.
Оптоволоконное подключение испытательного и лабораторного оборудования
Поддерживает оптическое испытательное оборудование и лабораторные установки, требующие многомодовых соединений OM4 с подтвержденными низкими вносимыми потерями. Протестированный на заводе-разъем MTP на уровне 0,35 дБ обеспечивает точные базовые измерения при тестировании оптоволокна.
Часто задаваемые вопросы
Вопрос 1: В чем разница между разъемами MTP и MPO на этом кабеле?
О: MTP — это зарегистрированная торговая марка американской компании Conec, которая соответствует стандартам MPO и имеет расширенные функции, такие как овальные направляющие штифты и металлические зажимы. В этом кабеле используются оригинальные разъемы Conec MTP, США, с максимальными вносимыми потерями 0,35 дБ, что превосходит стандартные разъемы MPO по согласованности сигнала.
Вопрос 2. Может ли этот 8-волоконный кабель MTP-LC поддерживать трансиверы 40G QSFP+?
А: Да. Конфигурация 8-волокон соответствует требованиям к каналу для модулей 40GBASE-SR4 QSFP+. Каждый порт 40G использует 4 волокна для передачи и 4 волокна для приема, что делает этот соединительный кабель MTP-LC совместимым со стандартными многомодовыми трансиверами 40G. Для параллельного--сравнения того, когда использовать интерфейсы LC и MTP/MPO в средах с высокой плотностью, см.практическое руководство по выбору разъема LC или MTP/MPO для коммутации оптоволокна высокой-плотности.
Вопрос 3. Что означает рейтинг пленума OFNP для этого оптоволоконного патч-корда?
О: OFNP (непроводящая камера из оптического волокна) указывает на то, что оболочка кабеля огнестойка- и выделяет мало дыма при воздействии пламени. Этот отводной кабель MTP с классом «пленум»- одобрен для установки в помещениях для возврата воздуха в зданиях без кабелепровода.
Вопрос 4: На каком расстоянии этот кабель OM4 MTP-LC может передавать сигналы 40G или 100G?
Ответ: Согласно спецификациям, этот многомодовый патч-кабель OM4 поддерживает передачу Ethernet 40G/100G на расстояние до 150 метров при длине волны 850 нм и Ethernet 10G на расстояние до 400 метров.
В5: Это разъем MTP «папа» (штыревой) или «мама» (бесконтактный)?
A: Конец MTP — гнездовой (бесконтактный). При подключении к магистральным кабелям или кассетам MTP убедитесь, что ответный разъем является штыревым (штыревым), чтобы обеспечить правильное выравнивание и соединение с низкими-потерями.
Вопрос 6. Для каких приложений требуется оптоволоконный кабель MTP-LC с классом «пленум»-?
Ответ: Строительные нормы обычно требуют, чтобы кабели с номинальным давлением- проходили в потолочных камерах возврата воздуха, на фальшполах в центрах обработки данных и в любых помещениях, где циркулирует воздух для систем отопления, вентиляции и кондиционирования. Этот разветвленный кабель MTP с оболочкой OFNP- соответствует этим требованиям к установке.
Вопрос 7. Могу ли я заказать 8-волоконный кабель MTP-LC нестандартной длины?
А: Да. По запросу доступны нестандартные длины кабелей, альтернативное количество волокон и различные конфигурации отводов. Свяжитесь с отделом продаж, чтобы уточнить требования к соединительным ремням MTP для оптовых или проектных заказов.
