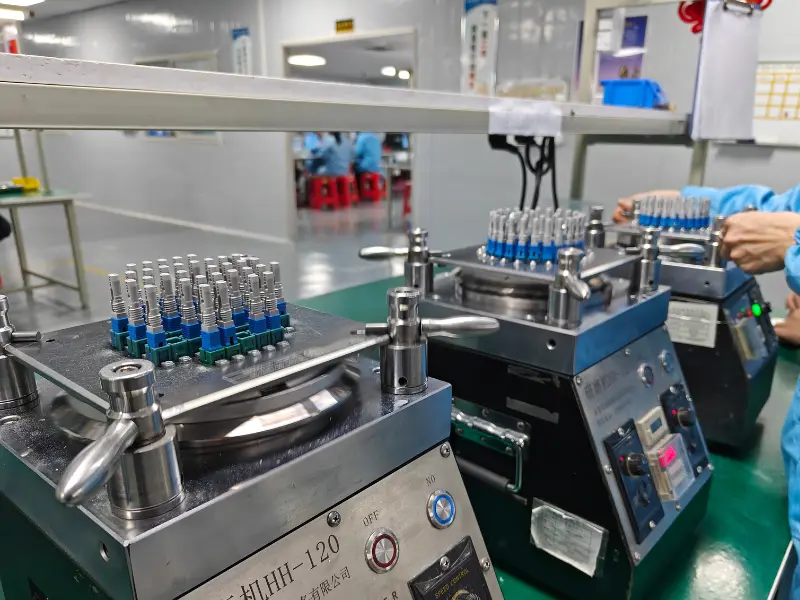

Волоконно-оптический разъем

Разъемы Lucent (LC)

Разъемы LC имеют одни из самых маленьких наконечников размером 1 1/4 мм, что примерно вдвое меньше, чем у разъема ST. Их небольшой размер помещает их в категорию оконечных устройств малого форм-фактора. Эти разъемы хорошо подходят для многомодовых трансиверов и одномодовых кабелей.

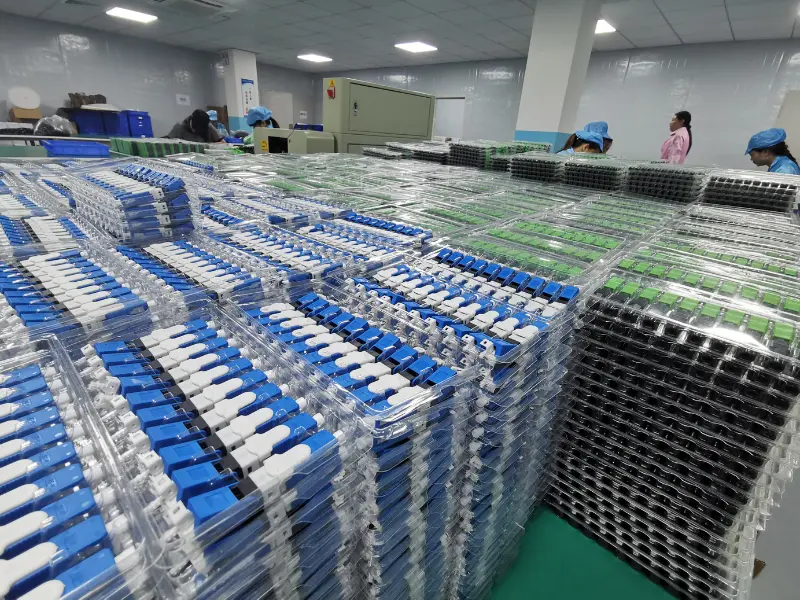

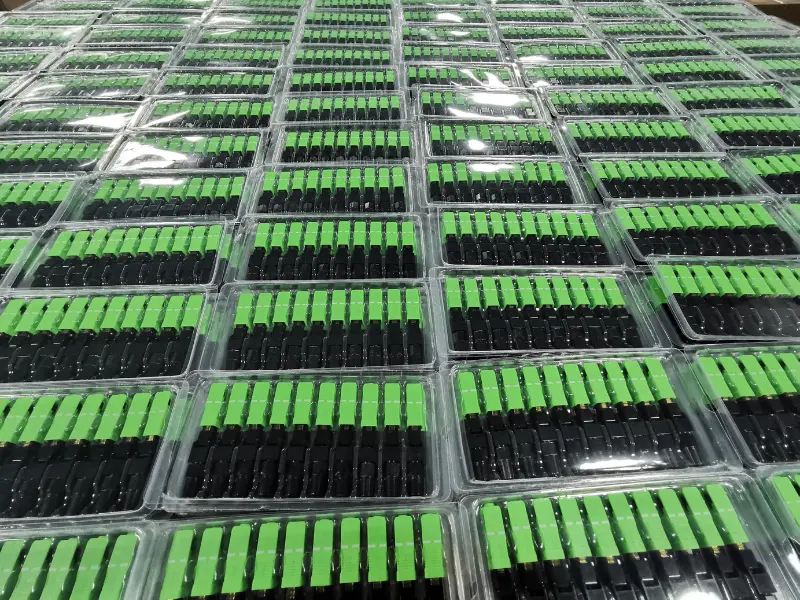

Стандартные разъемы (SC)

Разъемы SC имеют наконечник 2 1/2 мм, который аккуратно защелкивается на месте. Используя тянущее и толкающее движение, фиксируется разъем. Эти типы оконечных устройств имеют высокий уровень производительности, что, наряду с падением цен с момента их появления, способствовало их огромной популярности во многих приложениях. Фактически, во многих приложениях, ранее использовавших разъемы ST, теперь вместо них используются разъемы SC, поскольку SC был изобретен для замены ST как в телекоммуникациях, так и в передаче данных.

Соединители ST

Разъемы ST являются одними из старейших типов разъемов оптоволоконных кабелей. До 2005 года разъемы этой собственной марки AT&T считались одними из самых популярных оконечных устройств для оптоволокна. Хотя решения, решающие некоторые проблемы, существующие в разъемах ST, заменили эти разъемы, они по-прежнему остаются популярными. Сегодня их стоимость невысока из-за их возраста, что делает их выбором для бюджетных проектов. Конструкция разъемов ST представляет собой наконечник 2 1/2 мм, который имеет байонетное соединение между волокнами через адаптер. В этих наконечниках используется подпружиненная конструкция, которая может затруднить установку, если детали не имеют точной посадки, хотя паз со шпонкой помогает выровнять наконечники для соединения.

Соединители с наконечником (FC)

Разъемы FC считались одними из самых популярных для использования с одномодовыми соединениями до появления разъемов LC и SC. В них используется ввинчивающийся наконечник со шпонкой. Однако процесс ввинчивания наконечника требует больше времени и усилий по сравнению с защелкивающимися разъемами SC. Ввинчивающаяся конструкция предотвращает прерывание соединения, даже когда кто-то тянет за кабель или система используется в местах с интенсивным движением. Видео по оптоволокну является одним из вариантов использования этих типов разъемов из-за постоянного потока данных по кабелю и безопасности разъема. Как и в разъемах ST и SC, в разъемах FC используется наконечник 2 1/2 мм. С помощью гибридного адаптера любой может создать мост между этими типами разъемов.

Многопозиционные оптические разъемы (MPO)

MTP — коммерческая марка разъемов MPO. Разъемы MTP и MPO одинаковы, за исключением того, что марка MTP используется специально для высокопроизводительных приложений, тогда как MPO работает в более механических ситуациях. Эти два разъема обычно соединяют ленточные кабели с несколькими волокнами. Эти разъемы имеют от двух до шести рядов по 12 или 16 волокон. Разъемы MPO с 12 волокнами в ряду могут иметь от двух до шести рядов, причем чаще всего два. Разъемы с 16 волокнами в ряду не могут иметь более двух рядов. В соединениях между наконечниками используются штифты и отверстия для соединения концов волокна с другим кабелем или электронным устройством. Чаще всего этот тип разъема применяется либо в высокоскоростных каналах связи, использующих многомодовые соединения, либо в группах кабелей с предварительной заделкой.

Разъемы MT-RJ

Сегодня разъемы MT-RJ вышли из употребления. Однако некоторым системам эти разъемы все же могут потребоваться для ремонта. MT-RJ работает только с многомодовыми кабелями с дуплексными волокнами. Оба волокна входят в наконечник, который соединяется с сопрягаемой половиной с помощью штырей и отверстий, аналогично разъемам MPO. Также существуют некоторые варианты разъемов этого типа.

Очистите разъемы

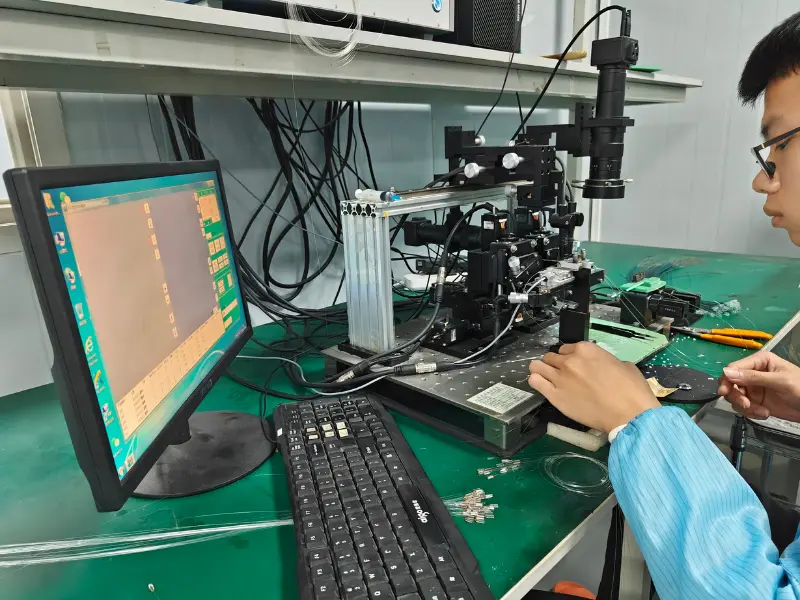

Одним из наиболее важных шагов по уходу за оптоволоконными кабелями и разъемами является их регулярная и тщательная очистка. Грязь, пыль, масло и другие загрязнения могут повлиять на качество и характеристики оптических сигналов, вызвать затухание, отражение и помехи и даже повредить сердцевину волокна или торцевую поверхность разъема. Для очистки разъемов следует использовать безворсовую салфетку, чистящую кассету или баллон со сжатым воздухом, в зависимости от типа и размера разъема. Вам также следует осмотреть разъемы до и после очистки с помощью микроскопа или видеозонда, чтобы убедиться, что на них нет мусора и царапин.
Храните кабели правильно
Еще одним ключевым фактором ухода за оптоволоконными кабелями и разъемами является их правильное хранение, когда они не используются или не транспортируются. Вам следует избегать воздействия экстремальных температур, влажности, солнечного света, химикатов или механических воздействий, поскольку это может привести к разрушению материала волокна, появлению трещин или поломке кабеля. Вам также следует сматывать кабели осторожно и свободно, соблюдая рекомендуемый радиус изгиба и избегая перегибов, перекручиваний и узлов. Вы должны четко маркировать свои кабели и использовать защитные колпачки, сумки или чехлы, чтобы предотвратить попадание пыли и повреждение разъемов.
Регулярно проверяйте свои кабели

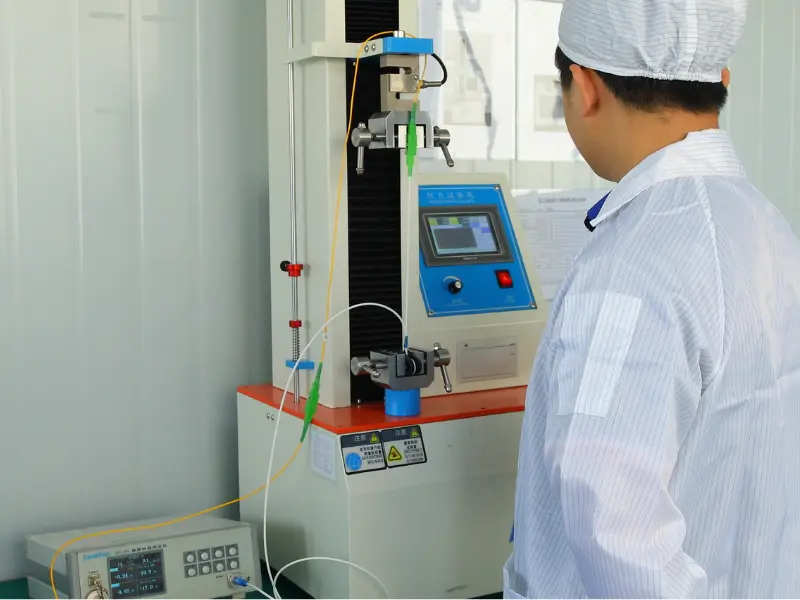

Чтобы убедиться, что ваши оптоволоконные кабели и разъемы работают хорошо и обеспечивают ожидаемую производительность, вам следует регулярно проверять их с помощью соответствующих инструментов и методов. Вам следует измерить оптическую мощность, затухание и потери в кабелях с помощью измерителя мощности, источника света или оптического рефлектометра во временной области (OTDR). Вам также следует проверить качество и целостность ваших оптических сигналов с помощью анализатора оптического спектра (OSA) или анализатора оптической модуляции (OMA). Вам следует сравнить результаты испытаний со спецификациями и стандартами вашей системы и выявить любые проблемы или аномалии.
При необходимости отремонтируйте или замените кабели
Иногда, несмотря на все ваши усилия, оптоволоконные кабели и разъемы могут получить повреждения, износ или неисправности, которые невозможно устранить путем очистки или тестирования. В этом случае вам следует как можно скорее отремонтировать или заменить кабели, чтобы избежать дальнейших проблем или простоев. Для соединения сломанных или разрезанных волокон следует использовать сварочный аппарат или механическое соединение, соблюдая инструкции производителя и меры предосторожности. Вам также следует использовать совместимые и высококачественные разъемы, адаптеры и патч-корды для подключения или замены кабелей и избегать смешивания разных типов или сортов волокна.
Обучайте свой персонал и следуйте лучшим практикам
Наконец, один из наиболее эффективных способов обслуживания оптоволоконных кабелей и разъемов — это обучение вашего персонала и соблюдение передовых методов обращения, установки и эксплуатации вашей оптоволоконной системы. Вам следует обучить свой персонал основам оптоволокна, типам и характеристикам оптоволоконных кабелей и разъемов, потенциальным опасностям и рискам работы с оптоволокном, а также надлежащим процедурам и методам очистки, хранения, тестирования, ремонта и замены оптоволокна. компоненты. Вам также следует следовать отраслевым стандартам и рекомендациям по установке, заделке и сертификации оптоволокна, а также документировать свои действия и записи по техническому обслуживанию.
