Волоконно-оптический косичка
Evolux Fiber: ваш профессиональный производитель оптоволоконных пигтейлов!
Shenzhen Evolux Fiber Co., Ltd — ведущий поставщик новейших-оптических волоконно-оптических решений, специализирующийся на исследованиях, разработках, производстве и распространении высококачественной-оптической продукции. Основанная в 2013 году со штаб-квартирой в Шэньчжэне, Китай, мы зарекомендовали себя как имя, которому доверяют, в области волоконной оптики. Уделяя особое внимание инновациям и надежности, мы стремимся удовлетворить растущие потребности мировой телекоммуникационной отрасли.
Наши преимущества
Разнообразный портфель продуктов
Мы предоставляем широкий ассортимент оптоволоконной продукции: от одномодовых-и многомодовых-оптических волокон до специальных оптических волокон для конкретных применений, включая оптоволоконные кабели, разъемы, трансиверы, адаптеры и сопутствующие аксессуары для удовлетворения разнообразных потребностей наших клиентов.
Отличная поддержка клиентов
Мы собрали команду специалистов, готовых оказать поддержку нашим клиентам. Они помогают клиентам выбрать правильное оптоволоконное решение и руководят процессом внедрения, предоставляя клиентам возможность получить всестороннюю предпродажную-консультацию, а также после-поддержку и техническую помощь.
Передовые возможности исследований и разработок
Современные---современные научно-исследовательские центры, оборудование и специализированные лаборатории создают идеальную среду для проведения-передовых исследований, экспериментов и испытаний волоконно-оптических материалов, проектирования и производственных процессов.
Профессиональные услуги по настройке
Мы предлагаем варианты индивидуальной настройки, которые позволяют клиентам адаптировать оптоволоконные продукты к их конкретным потребностям. Диаметр волокна, материал покрытия или тип разъема можно гибко настроить.
Product Categories
Latest Products
Производитель оптоволоконных пигтейлов
для проектов в области телекоммуникаций, FTTH и центров обработки данных
Получите готовые к сращиванию-оптические пигтейлы непосредственно от EVOLUX Fiber.
Мы производим и поставляем одномодовые и многомодовые оптоволоконные пигтейлы с разъемами LC, SC, FC, ST, E2000 и другими вариантами. Доступны стандартные и индивидуальные конфигурации для оптоволоконных распределительных шкафов, патч-панелей, клеммных коробок, сетей FTTH, телекоммуникационной инфраструктуры и кабельных систем центров обработки данных.
Выберите разъем, тип полировки, режим волокна, диаметр кабеля, длину, количество волокон, материал оболочки и упаковку, необходимые для вашего проекта.
маркетинг.
01
Прямой производитель
Стандартные и индивидуальные оптоволоконные пигтейлы поставляются для клиентов B2B по всему миру.
02
Одномодовый и многомодовый
Варианты OS1, OS2 и многомодового оптоволокна для телекоммуникаций, FTTH, LAN и приложений центров обработки данных.
03
Несколько вариантов разъема

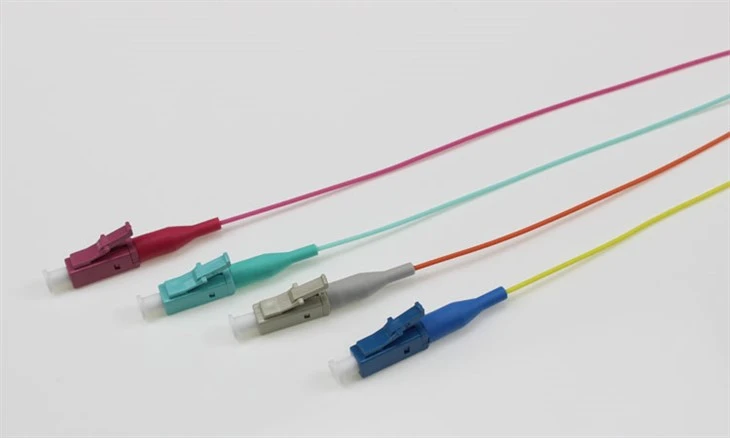

Доступны LC, SC, FC, ST, E2000 и другие конфигурации разъемов.
04
Пользовательские характеристики
Выберите тип волокна, полировку, диаметр кабеля, длину, количество волокон, цветовую маркировку и упаковку.
Настройте свой оптоволоконный пигтейл
EVOLUX Fiber обеспечивает гибкую настройку оптоволоконных пигтейлов для операторов связи, дистрибьюторов, системных интеграторов, подрядчиков, производителей оборудования и OEM-покупателей. Настройте продукт в соответствии с требованиями вашей сети, установки и брендинга.
Разъем и тип полировки
Выбирайте разъемы LC, SC, FC, ST, E2000, MU, MT-RJ и других типов по запросу.
Доступные варианты полировки включают в себя:
UPC/APC/PC, в зависимости от типа разъема и применения
Тип волокна и производительность
Доступны однорежимные и многомодовые варианты для разных расстояний передачи и сетевых приложений.
Доступные варианты включают в себя:
- ОС1 и ОС2
- ОМ1, ОМ2, ОМ3, ОМ4 и ОМ5
- G.652D, G.657A1 и G.657A2
Другие характеристики волокна по запросу.
Структура и длина кабеля
Выберите подходящий диаметр, материал и длину кабеля в соответствии с условиями установки.
Доступные варианты включают в себя:
- 0,9 мм, 2,0 мм и 3,0 мм
- Материалы ПВХ, LSZH и PE
- Стандартная длина от 0,5 м до 3 м.
Индивидуальные конструкции и длины кабелей
Количество волокон и цветовая маркировка
Оптоволоконные пигтейлы могут поставляться индивидуально или в виде наборов-волокон.
Доступные конфигурации включают в себя:
- 1, 2, 4, 6, 8, 12, 24 и 48 волокон
- Стандартная 12-цветная последовательность
- Цветовая кодировка TIA-598 или IEC
Цвета, номера и этикетки, заданные клиентом-
Этикетки, упаковка и OEM-сервис
Настраивайте продукты для управления проектами, распространения или продаж под частными-торговыми марками.
Доступные услуги включают в себя:
- Этикетки продуктов и проектов
- Штрих-код или QR-код
- Индивидуальная, комплектная или оптовая упаковка.
- Нейтральная упаковка
- Логотип клиента и упаковка под частной-торговой маркой
- Индивидуальная маркировка картонных коробок и информация о продукте
Тестирование и документация
Проверка и документация могут быть организованы в соответствии с требованиями вашего заказа.
Доступные документы могут включать в себя:
- Технический паспорт продукта
- Записи о партиях или отдельных испытаниях
- Отчеты о вносимых и обратных потерях
- Товарная накладная
- Сертификат соответствия
- Индивидуальные форматы документации

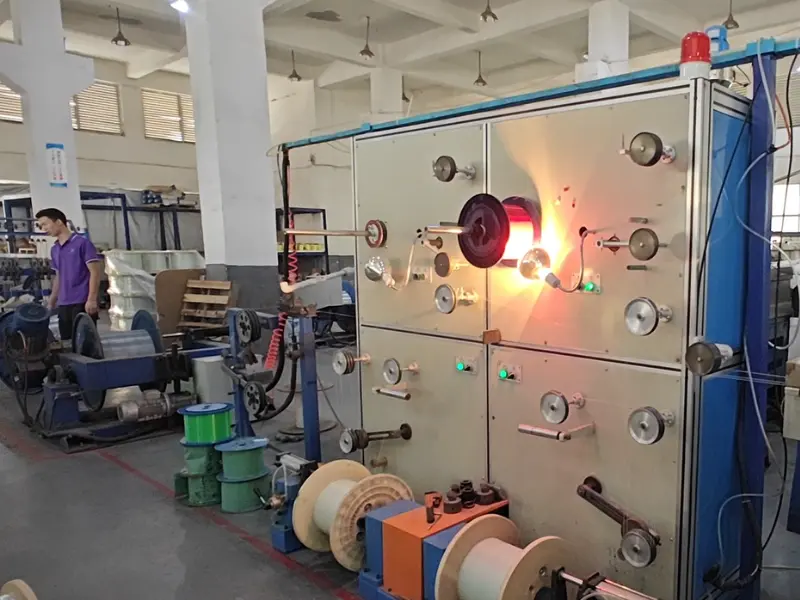

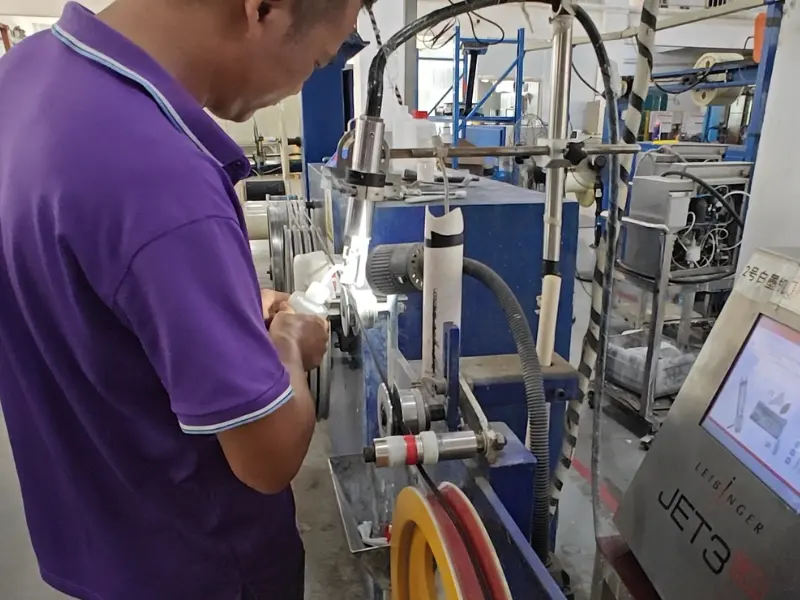

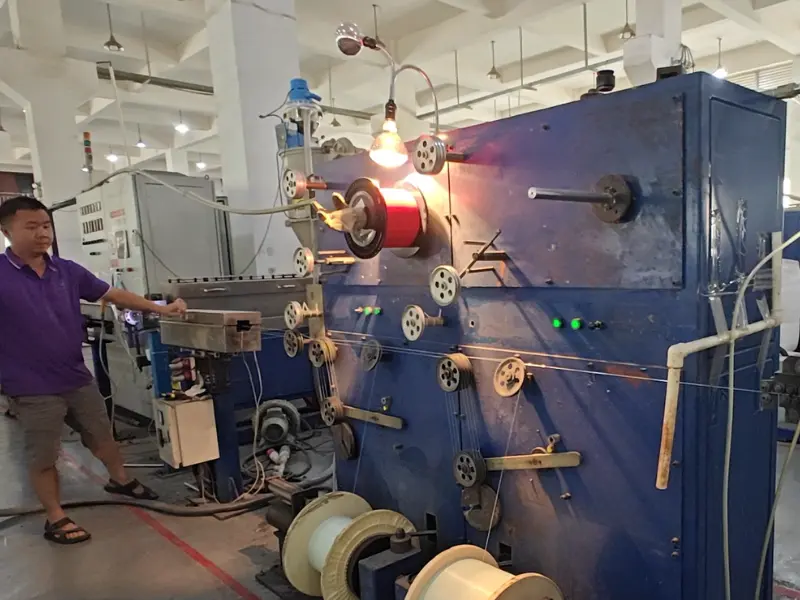

Процесс производства оптоволоконных пигтейлов
Надежность оптоволоконного пигтейла зависит от точной подготовки волокна, сборки разъема, полировки, тестирования и окончательной проверки. EVOLUX Fiber следует структурированному производственному процессу, который помогает поддерживать единообразие продукции и соответствовать подтвержденным техническим требованиям каждого заказа.
Подготовка и проверка материалов
Перед производством волокно, разъемы, наконечники, чехлы, оболочки и другие компоненты проверяются на соответствие утвержденной спецификации продукта.
Объекты проверки могут включать в себя:
- Модель разъема
- Тип и сорт волокна
- Диаметр кабеля или буфера
- Материал куртки
- Цвет продукта
- Внешний вид компонента
- Количество заказа
Этот шаг помогает предотвратить попадание неправильных материалов в производственный процесс.
Резка, зачистка и очистка волокна
Оптическое волокно обрезается до необходимой длины и подготавливается к сборке разъема.
Процесс включает в себя:
- Измерение и резка волокна
- Снятие внешней оболочки или буфера
- Снятие покрытия с волокна
- Очистка голого волокна
- Проверка подготовленного волокна
- Тщательная подготовка волокна помогает уменьшить загрязнение и физическое повреждение перед заделкой.
Сборка и отверждение соединителя
Подготовленное волокно вставляется в наконечник соединителя и фиксируется в соответствии с требуемым процессом заделки.
Этот этап может включать в себя:
- Подготовка клея
- Вставка волокна
- Расположение разъема
- Сборка наконечника
- Отверждение-с контролируемой температурой
- Сборка пыльника и корпуса
Правильное позиционирование и отверждение важны для поддержания механической стабильности и оптических характеристик.

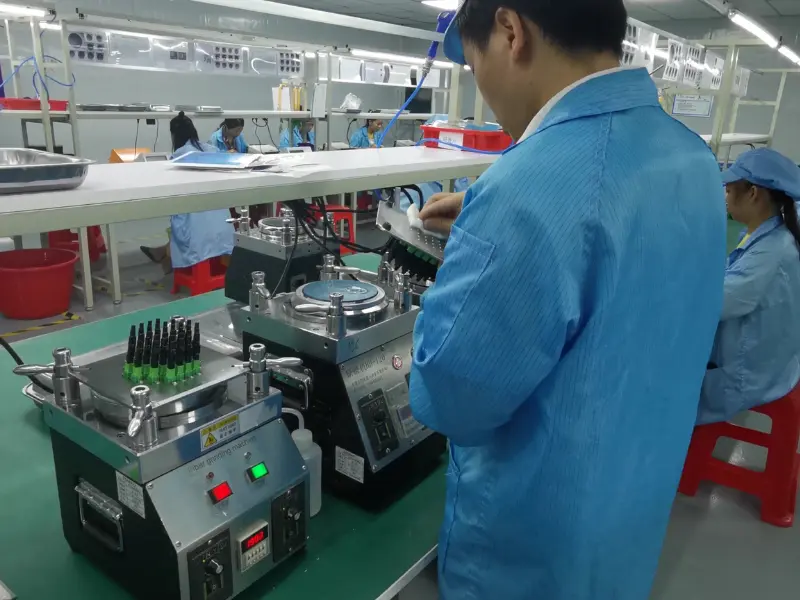

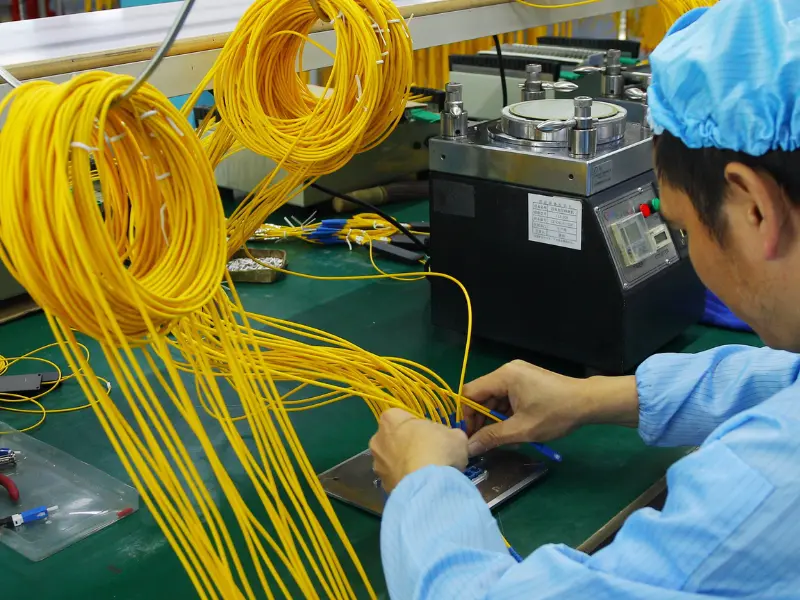

Прецизионная полировка наконечников
После отверждения наконечник соединителя полируется для создания требуемой геометрии торцевой-грани.
Процесс полировки выбирается в зависимости от типа разъема и требований к полировке, включая конфигурации UPC или APC.
Процесс может включать в себя:
- Удаление лишних-волокон
- Грубая полировка
- Тонкая полировка
- Финальная отделка
- Завершающая-чистка лица
Контролируемая полировка помогает уменьшить царапины, дефекты и чрезмерные оптические потери.

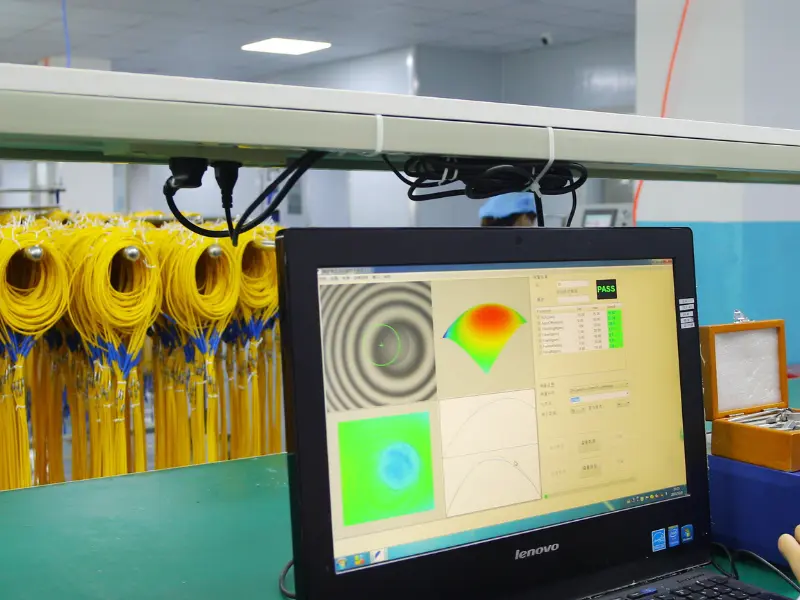

Оптическое тестирование и окончательная-лицевая проверка
Готовые разъемы проверяются и тестируются в соответствии с согласованными спецификациями продукции и требованиями к качеству.
Объекты проверки могут включать в себя:
- Осмотр торцевой-лицевой части разъема
- Тестирование вносимых потерь
- Тестирование возвратных потерь
- Тестирование непрерывности
- Проверка полярности
- Цвет волокна-подтверждение последовательности
- Проверка-длины продукта
Протоколы индивидуальных или серийных испытаний могут обсуждаться в соответствии с требованиями заказа.
Заключительная проверка, маркировка и упаковка
Перед отправкой готовые оптоволоконные пигтейлы проверяются на соответствие подтвержденным данным заказа.
Заключительная проверка может охватывать:
- Тип разъема
- Польский тип
- Режим оптоволокна
- Длина продукта
- Количество волокон
- Цветовое кодирование
- Информация на этикетке
- Внешний вид продукта
- Количество упаковки
Затем продукты оснащаются защитными пылезащитными колпачками, маркируются и упаковываются в соответствии с согласованным методом упаковки.
Волоконный пигтейл обычно имеет оптический разъем, предварительно-установленный на одном конце, а другой конец оголенного волокна используется для сварки с другим волокном. Пигтейлы могут иметь разъемы «мама» или «папа». Пигтейлы оптоволокна обычно снимаются с оболочки для сращивания, а затем защищаются в лотке для сращивания волокон с помощью механической или термической защиты сращиваемых соединений.
Классификация оптоволоконных пигтейлов
По типу волокна
Волоконно-оптические пигтейлы делятся на два основных типа: одномодовые-волокна (желтого цвета) и многомодовые (оранжевого цвета). В многомодовых оптоволоконных пигтейлах используются многомодовые оптоволоконные кабели со спецификациями 62,5/125 микрон или 50/125-микронов, заканчивающиеся многомодовыми оптоволоконными разъемами на одном конце. Кроме того, многомодовые оптоволоконные кабели 10G (OM3 или OM4) доступны в виде оптоволоконных пигтейлов, обычно отличающихся голубым цветом оболочки. С другой стороны, одномодовые оптоволоконные косички используют одномодовые оптоволоконные кабели диаметром 9/125 микрон и заканчиваются одномодовыми оптоволоконными разъемами на одном конце.
Доступны различные оптоволоконные пигтейлы. каждый заканчивается своим разъемом. Обычно используемые кабельные соединители с гибкими выводами включают ряд вариантов, таких как оптоволоконный пигтейл LC, оптоволоконный пигтейл SC, оптоволоконный пигтейл ST, оптоволоконный пигтейл FC, оптоволоконный пигтейл MT-RJ, оптоволоконный пигтейл E2000 и другие. Каждый разъем имеет свои преимущества и подходит для различных приложений и систем. Давайте подробнее рассмотрим некоторые из часто используемых:
● Волоконно-оптический пигтейл SC:Кабельный разъем SC с гибким выводом имеет конструкцию без-оптического разъединения с предварительно-закругленным наконечником диаметром 2,5 мм из циркония или нержавеющей стали. Оптоволоконный пигтейл SC известен своей экономичностью-и широким распространением в системах кабельного телевидения, локальных и глобальных сетей, а также в тестовых и измерительных приложениях.
● Волоконно-оптический пигтейл FC:В оптоволоконном пигтейле FC используется металлический корпус оптических разъемов FC, он имеет винтовую-конструкцию с высокоточными-керамическим наконечниками. Волоконно-оптические пигтейлы FC и сопутствующие товары находят широкое применение в оптоволоконных соединениях общего назначения.

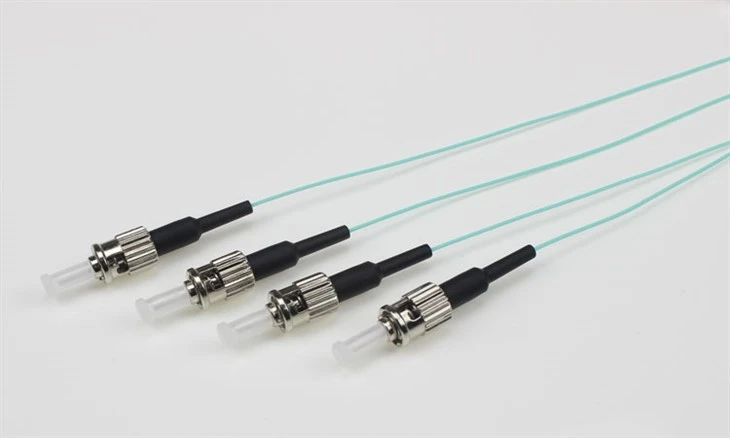

● Пигтейл оптоволоконного кабеля ST:Разъем ST Pigtail особенно популярен для многомодовых волоконно-оптических локальных сетей. Он имеет удлиненный наконечник диаметром 2,5 мм, изготовленный из керамики (диоксида циркония), нержавеющей сплава или пластика. Пигтейлы из ST-волокна обычно используются в телекоммуникациях, промышленности, медицине и сенсорных приложениях.
По среде применения
Существуют специальные кабели с пигтейлами, известные как пигтейлы из армированного волокна и водонепроницаемые пигтейлы из волокна, предназначенные для работы в суровых и экстремальных условиях.
● Бронированная косичка:Армированные оптоволоконные пигтейлы состоят из трубки из нержавеющей стали или другого прочного стального материала внутри внешней оболочки. Такая конструкция обеспечивает дополнительную защиту волокна и повышает общую надежность сети. Это также помогает предотвратить повреждения, вызванные грызунами, строительными работами или весом других кабелей.
● Водонепроницаемая косичка:Водонепроницаемый оптоволоконный пигтейл состоит из усиленного водонепроницаемого блока из нержавеющей стали и бронированной наружной оболочки из полиэтилена (полиэтилена). Этот тип пигтейла хорошо-хорошо подходит для суровых условий, таких как башни связи, установки кабельного телевидения и военные применения. Водонепроницаемый кабель с гибкими выводами обладает превосходной прочностью, прочностью на разрыв и надежностью, что делает его идеальным для подключения на открытом воздухе.
Волоконно-оптические пигтейлы бывают с различным количеством жил, например, с 1, 2, 4, 6, 8, 12, 24 и 48 жилами. Конструкция косички зависит от количества волокон.
● Симплексный оптоволоконный пигтейл:Этот тип содержит одно волокно и один разъем на одном конце.
● Дуплексный оптоволоконный пигтейл:Дуплексный пигтейл состоит из двух волокон и двух разъемов на одном конце, причем каждое волокно обычно маркируется как «A» или «B» или имеет разъемы разного цвета для обозначения полярности.
Аналогичным образом, пигтейлы с 4, 6, 8, 12, 24, 48 и даже более 48 волокнами имеют свои соответствующие особенности, отвечающие конкретным потребностям различных приложений и систем.
Примечание. Оптоволоконные пигтейлы имеют либо разъемы «мама» (используются в патч-панелях для упрощения подключения), либо разъемы «папа» (подключаются непосредственно к оптическим трансиверам для передачи сигнала).
Преимущества оптоволоконных пигтейлов
Простота установки
Волоконно-оптические пигтейлы поставляются с предварительно заделенными разъемами-, что упрощает их установку и снижает необходимость в заделке-на месте. Это упрощает процесс установки и экономит время.
Стабильное и-качественное завершение
Пигтейлы заделываются на заводе, что обеспечивает единообразие и-качество заделки. Это сводит к минимуму риск человеческой ошибки при заделке поля, что приводит к повышению общей производительности.
Совместимость
Пигтейлы могут быть завершены различными типами разъемов, такими как SC, LC, ST или другими, что обеспечивает совместимость с различным оборудованием и системами. Эта адаптивность ценна в различных сетевых средах.
Уменьшенная потеря сигнала
Заводские клеммы и точность выравнивания разъемов помогают минимизировать потери сигнала и обеспечить эффективную передачу света. Это имеет решающее значение для поддержания производительности и целостности оптоволоконной сети.
Применение оптоволоконного пигтейла
Оконцовка оптоволоконных кабелей
Волоконно-оптические пигтейлы обычно используются для оконцовки оптоволоконных кабелей, которые используются для передачи оптических сигналов на большие расстояния. Пигтейлы подключаются к оптоволоконному кабелю, а затем соединяются или завершаются оптическим разъемом к другому компоненту системы, например патч-панели или оптическому приемопередатчику.
Создание оптоволоконных сетей
Волоконно-оптические пигтейлы широко используются при построении оптоволоконных сетей, где они используются для соединения различных компонентов, таких как оптические трансиверы, оптические усилители и оптические разветвители. Они обеспечивают надежное и эффективное соединение между этими компонентами, обеспечивая правильную передачу оптических сигналов внутри сети.
Дата-центры
Волоконно-оптические пигтейлы также используются в центрах обработки данных для подключения оптических трансиверов и патч-панелей. Это позволяет центрам обработки данных эффективно обрабатывать большие объемы трафика данных с минимальными потерями сигнала, обеспечивая высокую-скорость и надежность передачи данных.
Тестирование и обслуживание
Волоконно-оптические пигтейлы также используются при тестировании и обслуживании волоконно-оптических систем. Они обеспечивают удобный способ тестирования оптических сигналов без повреждения основного оптоволоконного кабеля, что упрощает выявление и устранение проблем.
Для обеспечения оптимальной производительности оптоволоконные пигтейлы требуют правильной установки и заделки. Давайте рассмотрим пошаговый--процесс установки и прекращения действия, а также дадим несколько советов по обслуживанию.
Процесс установки
Начните с подготовки оптоволоконного кабеля и убедитесь, что он чистый, не имеет повреждений и перегибов. Зачистите внешнюю оболочку кабеля с помощью стриппера, обнажая пряди волокна. Очистите оголенные волокна с помощью безворсовых-салфеток и изопропилового спирта, чтобы удалить грязь и загрязнения. Подготовьте косичку, сняв с нее защитное покрытие, оставив небольшой участок оголенного волокна. Совместите зачищенные концы кабеля и пигтейла, убедившись, что они правильно выровнены для сварки или механического соединения. Для надежного соединения волокон используйте сварку или механические соединители. Защитите место соединения или точку соединения термоусадочной трубкой или чехлами соединителя. Проверьте установленный пигтейл с помощью измерителя оптической мощности, чтобы проверить уровень сигнала. Обычные приложения и отрасли, в которых используются оптоволоконные пигтейлы, включают телекоммуникации, центры обработки данных, медицинские учреждения и промышленную автоматизацию. Они необходимы для подключения различных устройств, таких как коммутаторы, маршрутизаторы, трансиверы и патч-панели.
Процесс прекращения
Начните с подготовки оптоволоконного кабеля таким же образом, как указано в процессе установки. Снимите внешнюю оболочку кабеля, чтобы обнажить волокна. Очистите оба конца кабеля безворсовыми-салфетками и изопропиловым спиртом, чтобы удалить загрязнения. Подготовьте разъем, сняв с него защитный колпачок и очистив его. Вставьте каждое волокно в соответствующий слот наконечника разъема. Надежно закрепите корпус разъема, чтобы обеспечить разгрузку оконцованных волокон от натяжения. Осмотрите и очистите от излишков клея и мусора вокруг области разъема. Проверьте каждый концевой вывод с помощью измерителя оптической мощности, чтобы убедиться в правильной передаче сигнала. Для поддержания оптимальной работы оптоволоконных пигтейлов необходимы регулярный осмотр и очистка. Не сгибайте и не скручивайте их слишком сильно, так как это может привести к потере сигнала или поломке. Кроме того, берегите их от пыли и влаги.
Факторы, которые следует учитывать перед выбором оптоволоконного пигтейла
Тип волокна
Первое, что нужно учитывать при выборе оптоволоконного кабеля, — это тип волокна. Существует два основных типа оптоволокна: одномодовое-модовое и многомодовое. Одномодовое волокно-предназначено для передачи на большие-расстояния, а многомодовое волокно лучше подходит для передачи на короткие расстояния. Если вы передаете данные на большие расстояния, вам следует использовать одномодовое-волокно. Если вы передаете данные на более короткие расстояния, многомодового волокна будет достаточно.
Размер ядра
Размер сердцевины оптоволоконного кабеля относится к диаметру стеклянной или пластиковой сердцевины, по которой передается световой сигнал. Размер жилы влияет как на пропускную способность, так и на дальность действия кабеля. Вообще говоря, ядра большего размера лучше подходят для более коротких расстояний и меньшей пропускной способности, тогда как ядра меньшего размера лучше подходят для больших расстояний и более высокой пропускной способности.
Материал куртки
Материал оболочки оптоволоконного кабеля важен, поскольку он защищает волокно от повреждений и факторов окружающей среды. На выбор предлагается несколько различных материалов оболочки, включая ПВХ, LSZH и пленум. ПВХ является наиболее распространенным материалом оболочки и подходит для большинства применений. Куртки LSZH (Low Smoke Zero Halogen) используются в средах, где дым и токсичные пары могут представлять опасность, например, в самолетах или подводных лодках. Статические кожухи используются в помещениях для кондиционирования воздуха, например, в офисных зданиях.
Тип разъема
Тип разъема — еще один важный фактор, который следует учитывать при выборе оптоволоконного кабеля. Доступно несколько различных типов разъемов, включая SC, FC, ST и LC. Тип разъема, который вы выберете, будет зависеть от оборудования, к которому вы подключаетесь, и расстояния между ними.
Среда установки
Наконец, при выборе оптоволоконного кабеля необходимо учитывать среду установки. В разных средах требуются разные типы кабелей. Например, если вы прокладываете кабель в суровых условиях окружающей среды, вам следует выбрать кабель, предназначенный для использования на открытом воздухе и способный выдерживать воздействие непогоды. Если вы прокладываете кабель в центре обработки данных, вам следует выбрать кабель, который прост в установке и управлении.
Использование советов для оптоволоконного пигтейла
Содержите кабельные соединители в чистоте и сухости
Перед использованием оптоволоконных кабелей очистите разъемы на кабеле, а также на кабелях или портах, к которым подключен кабель. Разъемы легко загрязняются пылью, жиром от рук, остатками пленки, конденсирующейся из паров воздуха, а также покрытиями, оставшимися после испарения воды и растворителей. Влага также может вызвать коррозию кабельных наконечников, поэтому храните кабели в сухих местах.
Не снимайте пылезащитные колпачки до тех пор, пока не будете готовы к подключению.
Пылезащитные колпачки защищают разъем от загрязнений и влаги и защищают его от повреждений. Сняв пылезащитный колпачок, осмотрите и очистите наконечник перед подключением к другому кабелю или устройству. Используйте только чистящие средства, предназначенные для оптоволоконных разъемов.
Не принимайте близко к сердцу
Волоконные кабели чрезвычайно долговечны и состоят из оболочки, покрытий и оболочек, которые защищают хрупкие стеклянные жилы и обеспечивают прочность. Тем не менее, при неправильном обращении стеклянные нити могут сломаться, что повлияет на передачу сигнала.
Проверка точек отказа
Превышение радиуса изгиба или номинального сопротивления раздавливанию кабеля может повлиять на производительность, поэтому используйте визуальный локатор повреждений (VFL), чтобы найти точки отказа, или измеритель мощности, чтобы определить, есть ли потеря сигнала.
Избегайте запутанных кабелей
Намотайте оптоволоконные кабели и закрепите разъемы с помощью застежек-липучек. Поскольку сжатые кабели могут привести к потере сигнала, избегайте использования пластиковых стяжек. Если единственное решение — застежки-молнии, затяните их свободно.
Полное руководство по часто задаваемым вопросам по оптоволоконному пигтейлу
Вопрос: Для чего используются оптоволоконные пигтейлы?
Вопрос: В чем разница между пигтейлом и патч-кордом?
Вопрос: Что такое оптоволоконный косичок?
Вопрос: Как проверить разъемы?
Вопрос: Какой размер оптоволоконной косички?
Вопрос: Какие типы волоконных пигтейлов существуют?
Вопрос: Где используются оптоволоконные пигтейлы?
Вопрос: В чем разница между оптоволоконным кабелем и патч-кордом?
Вопрос: Какие типы оптоволоконных пигтейлов доступны?
Вопрос: Какова длина волны оптоволоконного пигтейла?
Вопрос: На какое максимальное расстояние может передавать сигналы оптоволоконный пигтейл?
Вопрос: Как работает оптоволоконный пигтейл?
Вопрос: Какой разъем «косичка» наиболее широко используется?
Вопрос: Где мы используем косички?
Вопрос: Как соединить косички?
Вопрос: Что такое одномодовый пигтейл?
Вопрос: Как заменить разъем «косичка»?
Вопрос. Каковы преимущества волоконно-оптических пигтейлов с предварительной заделкой-?
Вопрос: Каково максимальное натяжение оптоволоконных пигтейлов?
Вопрос: Подходят ли оптоволоконные пигтейлы для наружного применения?
Являясь одним из ведущих производителей и поставщиков оптоволоконных пигтейлов в Китае, мы тепло приветствуем вас купить оптоволоконные пигтейлы в наличии на нашем заводе. Вся продукция по индивидуальному заказу отличается высоким качеством и низкой ценой. Для прайс-листа и бесплатного образца свяжитесь с нами сейчас.
