Волоконно-оптический адаптер
Evolux Fiber: ваш профессиональный производитель оптоволоконных адаптеров!
Shenzhen Evolux Fiber Co., Ltd — ведущий поставщик новейших-оптических волоконно-оптических решений, специализирующийся на исследованиях, разработках, производстве и распространении высококачественной-оптической продукции. Основанная в 2013 году со штаб-квартирой в Шэньчжэне, Китай, мы зарекомендовали себя как имя, которому доверяют, в области волоконной оптики. Уделяя особое внимание инновациям и надежности, мы стремимся удовлетворить растущие потребности мировой телекоммуникационной отрасли.
Наши преимущества
Разнообразный портфель продуктов
Мы предоставляем широкий ассортимент оптоволоконной продукции: от одномодовых-и многомодовых-оптических волокон до специальных оптических волокон для конкретных применений, включая оптоволоконные кабели, разъемы, трансиверы, адаптеры и сопутствующие аксессуары для удовлетворения разнообразных потребностей наших клиентов.
Отличная поддержка клиентов
Мы собрали команду специалистов, готовых оказать поддержку нашим клиентам. Они помогают клиентам выбрать правильное оптоволоконное решение и руководят процессом внедрения, предоставляя клиентам возможность получить всестороннюю предпродажную-консультацию, а также после-поддержку и техническую помощь.
Передовые возможности исследований и разработок
Современные---современные научно-исследовательские центры, оборудование и специализированные лаборатории создают идеальную среду для проведения-передовых исследований, экспериментов и испытаний волоконно-оптических материалов, проектирования и производственных процессов.
Профессиональные услуги по настройке
Мы предлагаем варианты индивидуальной настройки, которые позволяют клиентам адаптировать оптоволоконные продукты к их конкретным потребностям. Диаметр волокна, материал покрытия или тип разъема можно гибко настроить.
Product Categories
Latest Products
ВОЛОКОННО-ОПТИЧЕСКИЙ АДАПТЕР OEM И ОПТОВЫЕ ПОСТАВКИ
Надежный партнер по поставкам оптоволоконных адаптеров для ваших продуктов и проектов
Используйте стандартные, гибридные и-многоволоконные адаптеры для телекоммуникационных сетей, систем FTTH, центров обработки данных, волоконно-распределительного оборудования и OEM-продуктов для подключения.
Evolux поставляет оптоволоконные адаптеры SC, LC, FC, ST, E2000, MU, MT-RJ и MPO/MTP в одномодовых, многомодовых, UPC, APC, симплексных, дуплексных и много-оптических конфигурациях.
Независимо от того, ищете ли вы стандартные оптоволоконные соединители для распространения, подбираете адаптеры в соответствии со спецификацией проекта или разрабатываете линейку продуктов под частной-торговой маркой, наша команда может помочь подтвердить необходимую конфигурацию перед выборкой образцов и серийным производством.
01
Стандартные и пользовательские конфигурации
Выберите интерфейс разъема, режим оптоволокна, тип полировки, конфигурацию порта, конструкцию корпуса и упаковку, необходимые для вашего приложения.
02
Образец-для-поддержки производства
Прежде чем приступить к массовому производству, оцените соответствие продукта, его совместимость, внешний вид и применимые требования к производительности.
03
OEM-этикетки и упаковка
Этикетки, номера моделей, штрих-коды, логотипы и упаковка, предназначенные для конкретных клиентов,-можно обсудить для заказов на частную-торговую марку и на распространение.
04
Небольшие-партийные и объемные заказы
Поддержка доступна для пробной оценки, мелкой-индивидуальной настройки партий и-оптовых закупок на основе проекта.
Настройте оптоволоконный адаптер для вашего конкретного применения
Выбор оптоволоконного адаптера требует не только сопоставления имени разъема. Интерфейс разъема, тип полировки, режим оптоволокна, плотность портов, выравнивающая втулка, монтажная конструкция и конструкция корпуса - все это может повлиять на совместимость с сетью, панелью или оборудованием, в котором будет установлен адаптер.
Отправьте нам свои технические требования, существующее техническое описание, чертеж или физический образец. Мы рассмотрим конфигурацию перед организацией образцов или производства.
Интерфейс разъема
Выберите интерфейс разъема, который соответствует вашей оптоволоконной сети, оборудованию или системе панелей.
Доступные варианты включают в себя:
- СК
- ЛК
- ФК
- СТ
- E2000
- МЮ
- МТ-РДЖ
- МПО/МТП
- Гибридные адаптеры
Для гибридных оптоволоконных адаптеров укажите требуемый интерфейс разъема на каждой стороне.
Оптоволоконный режим
Выберите режим оптоволокна, соответствующий подключенным кабелям и требованиям к передаче данных по сети.
Доступные варианты включают в себя:
- Одиночный-режим
- Многомодовый
- Конфигурации OM3
- Конфигурации OM4
- Параметры,-специфичные для приложения
При запросе образцов или ценового предложения укажите режим оптоволокна или характеристики существующего кабеля.
Польский тип
Подтвердите тип полировки разъема, требуемый подключенными оптоволоконными компонентами и интерфейсами оборудования.
Общие варианты включают в себя:
- СКП
- БТР
- UPC-в-UPC
- APC-к-APC
- Гибридные конфигурации полировки
Для гибридных адаптеров укажите требуемый тип полировки с обеих сторон, если это применимо.
Конфигурация порта
Выберите конфигурацию порта в соответствии с типом разъема, плотностью панели и средой установки.
Доступные конфигурации могут включать в себя:
- Симплекс
- Дуплекс
- Четырехместный
- Многопортовый-порт
- Мульти-волокно
Укажите необходимое количество портов и приложение панели, чтобы мы могли подтвердить совместимую структуру адаптера.
Монтаж и конструкция корпуса
Выберите монтажную и корпусную конструкцию в соответствии с отверстием в панели, способом установки и условиями эксплуатации.
Доступные структуры могут включать в себя:
- фланцевый
- Бесфланцевый
- Прикрепить-в
- Винтовое-крепление
- Ставни
- Металлический корпус
- Пластиковый корпус
Если механическая совместимость имеет решающее значение, укажите размеры выреза в панели или существующего адаптера.
Выравнивающая втулка
Выберите регулировочную втулку в соответствии с типом разъема, материалом наконечника и требуемыми характеристиками соединения.
Доступные варианты могут включать в себя:
- Керамическая втулка
- Металлическая втулка
- Разрезной рукав
- Цельный рукав
- Варианты рукавов-для конкретного применения
Если требуется конкретный материал втулки, включите его в техническую спецификацию или запрос.
Конфигурация MPO/MTP
Оптоволоконные адаптеры MPO/MTP требуют некоторых деталей конфигурации, чтобы обеспечить совместимость со всей много-оптической системой.
Пожалуйста, укажите:
- Количество волокон
- Ключевая ориентация
- Требуемая полярность
- Фланцевая или бесфланцевая конструкция
- Цвет корпуса
- Панельное или кассетное применение
Пол разъема также должен быть подтвержден, если он влияет на всю сборку кабеля.
Индивидуальный корпус и идентификация
Настройте внешний вид, идентификацию и упаковку адаптера в соответствии с требованиями вашего бренда или распространения.
Доступные варианты могут включать в себя:
- Цвет корпуса
- Цвет пылезащитного колпачка
- Маркировка продукции
- Этикетка клиента
- Номер модели
- Штрих-код
- Внутренняя упаковка
- Внешняя маркировка коробки
Доступность индивидуальной настройки и минимальный заказ зависят от структуры продукта и количества заказа.
ПРОЦЕСС ПРОИЗВОДСТВА ВОЛОКОННО-ОПТИЧЕСКОГО АДАПТЕРА
Как производятся оптоволоконные адаптеры?
Производство оптоволоконных адаптеров требует точных размеров корпуса, стабильного крепления разъема и точного выравнивания между подключенными оптоволоконными интерфейсами.
Точный производственный процесс зависит от типа адаптера, материала корпуса, конструкции крепления и метода выравнивания. Каждый заказ должен быть изготовлен в соответствии с утвержденной спецификацией продукта, чертежами и требованиями проверки.
Спецификация и проверка материалов
Перед производством проверяются и подтверждаются чертеж продукта, конфигурация адаптера и требования к заказу.
Входящие корпуса, установочные втулки, монтажные зажимы, заслонки, пылезащитные колпачки и другие компоненты проверяются на предмет:
- Правильные размеры
- Материал и цвет
- Состояние поверхности
- Чистота
- Целостность компонентов
- Идентификация модели и партии
Утвержденный чертеж, образец или спецификация используются в качестве эталона для производства и проверки.

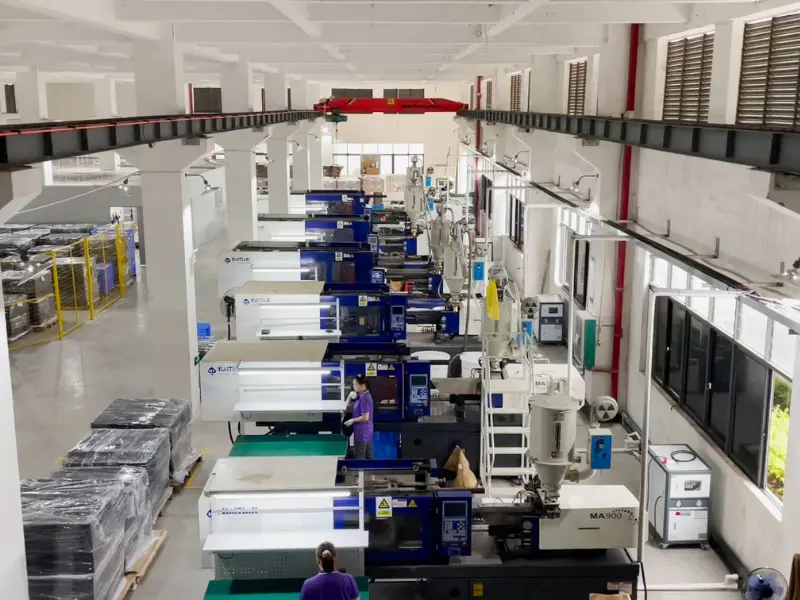

Формование и обработка корпуса
Пластиковые корпуса адаптеров отформованы в соответствии с требуемым интерфейсом разъема, монтажной конструкцией и идентификационным цветом.
Металлические корпуса адаптеров могут потребовать механической обработки, формовки или обработки поверхности в зависимости от конструкции изделия.
Жилье проверяется на предмет:
- Точность размеров
- Дефекты поверхности
- Обложка или деформация
- Конструкция фланца и зажима
- Геометрия входа соединителя-
- Совместимость с панельным-креплением
Подготовка компонентов выравнивания
Для адаптеров SC, LC, FC, ST, MU, E2000 и других-на основе наконечников керамические или металлические выравнивающие втулки очищаются и подготавливаются к установке.
Для оптоволоконных адаптеров MPO/MTP подготовка фокусируется на:
- Ключевая ориентация
- Расположение разъема
- Структура хранения
- Конфигурация фланца
- Геометрия корпуса
- Совместимость панелей
Перед сборкой все компоненты должны оставаться чистыми и не иметь повреждений.

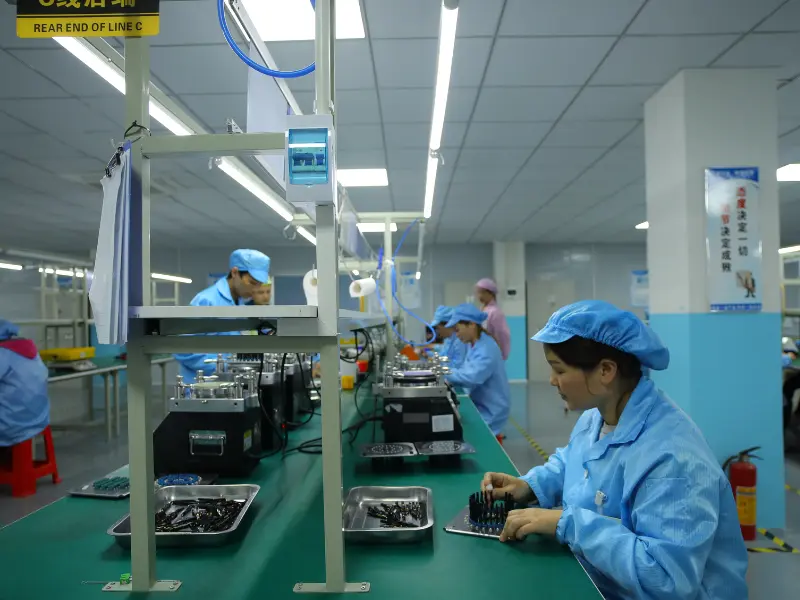

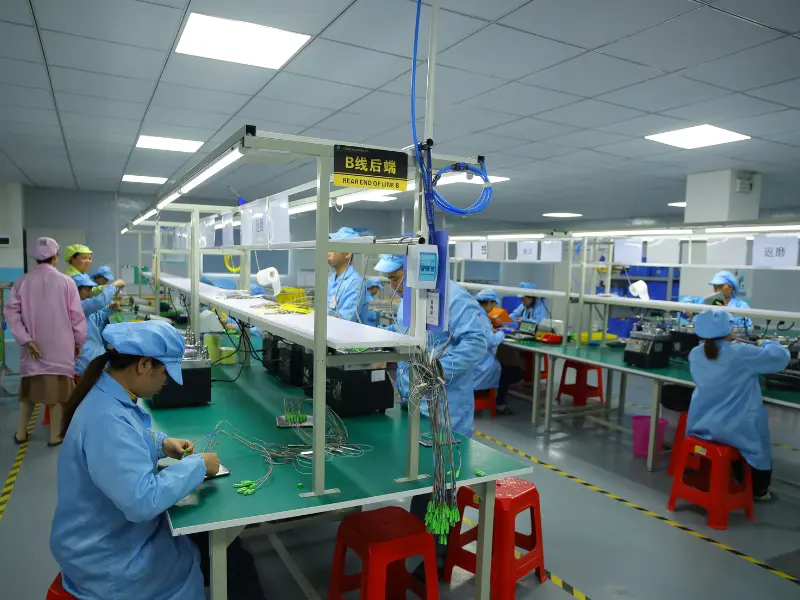

Прецизионный адаптер в сборе
Корпус, компоненты выравнивания и монтажные принадлежности собираются в соответствии с утвержденным проектом изделия.
Сборка может включать в себя:
- Установка регулировочной втулки
- Соединение секций жилья
- Установка монтажных зажимов или винтов
- Установка жалюзи и пыльников
- Подтверждение ключевой ориентации
- Нанесение маркировки продукции
Контролируемая сборка помогает предотвратить смещение втулки, повреждение корпуса и неправильную установку компонентов.

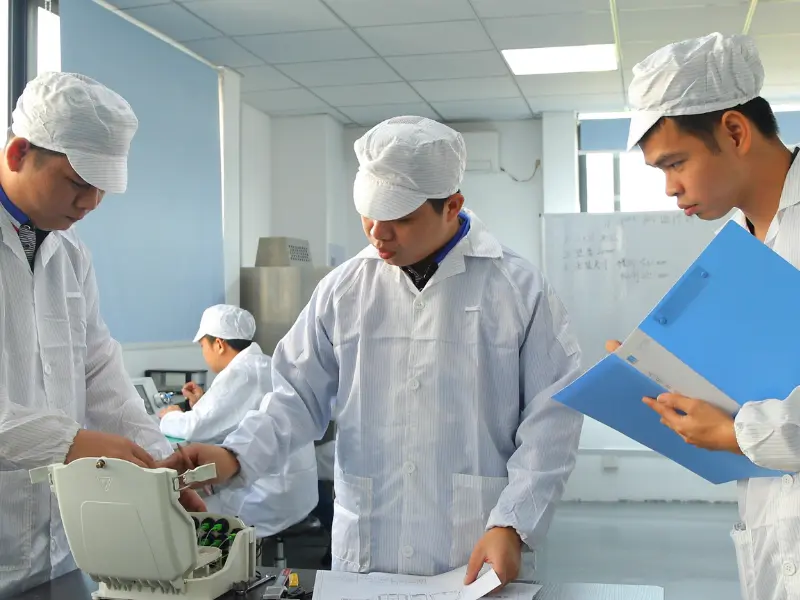

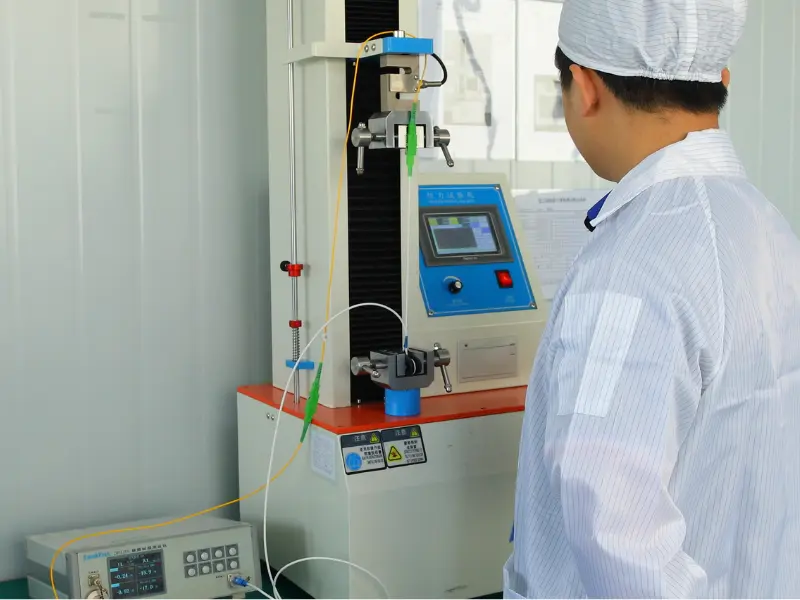

Механическая и оптическая проверка
Собранный адаптер проверяется на предмет механической совместимости, структурной стабильности и применимых оптических характеристик.
Проверка и испытания могут включать в себя:
- Габаритные размеры
- Панель подходит
- Вставка и извлечение разъема
- Удержание разъема
- Работа затвора
- Ключевая ориентация
- Вносимая потеря сопряженной- пары
- Повторяемость соединения
- Прочность спаривания

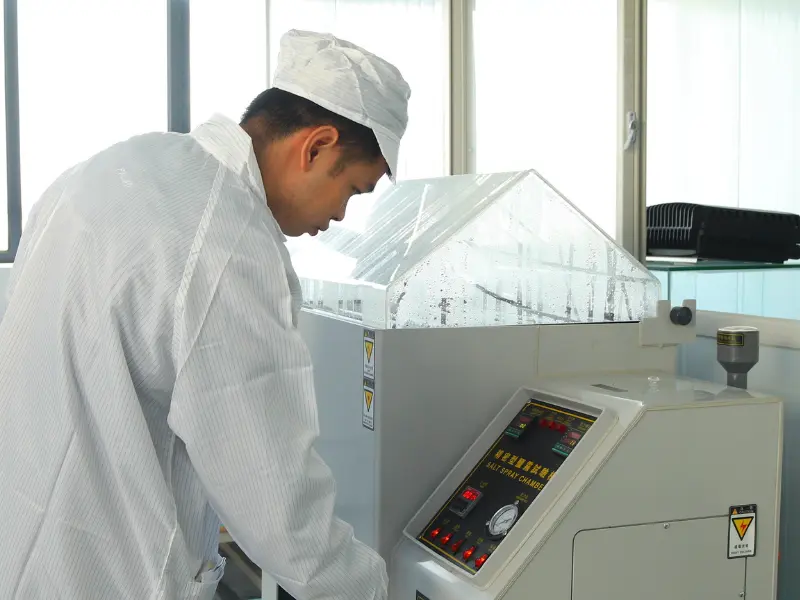

- Тестирование экологической надежности
Требования к тестированию и пределы приемки зависят от модели адаптера и спецификации заказчика.

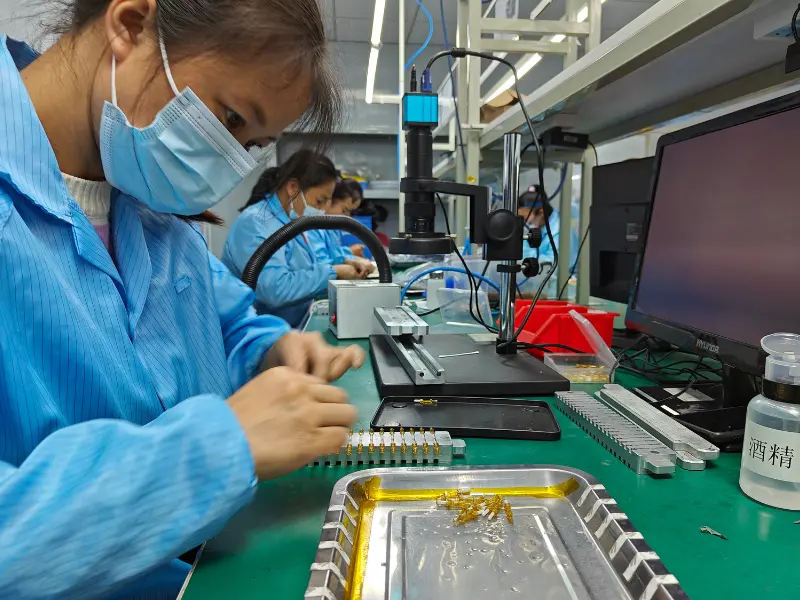

Очистка, окончательная проверка и упаковка
После сборки и испытаний адаптер очищается от пыли, частиц и остатков производства.
Окончательная проверка подтверждает:
- Правильная модель продукта
- Цвет корпуса и пылезащитной крышки
- Состояние поверхности
- Внутренняя чистота
- Точность этикеток и штрих-кодов
- Количество продукта
- Способ упаковки
- Маркировка картона

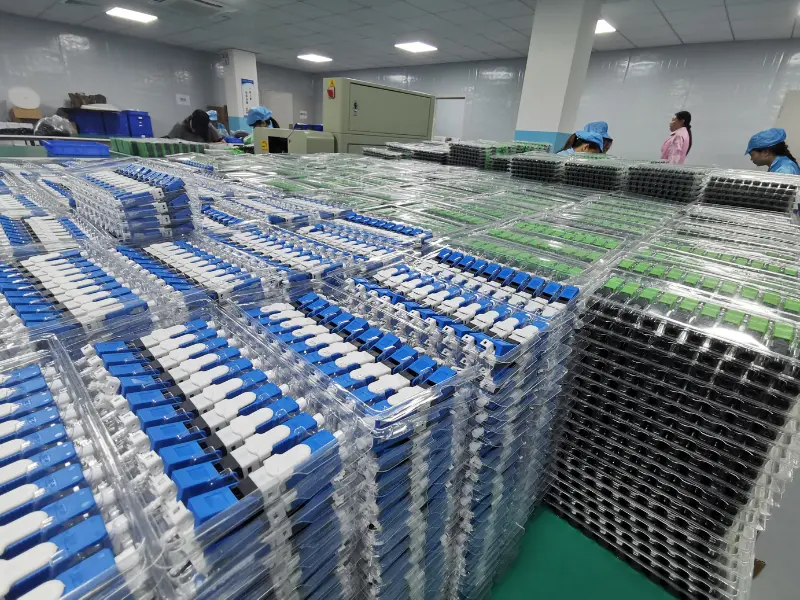

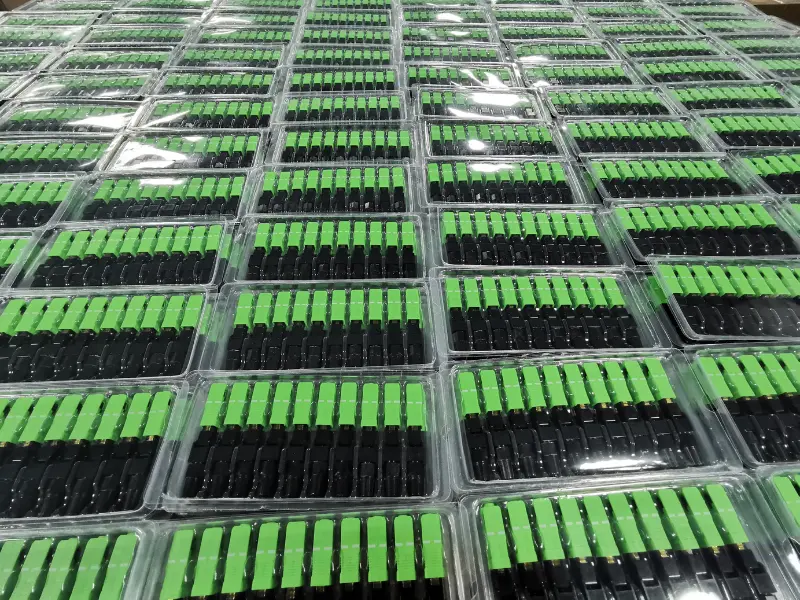

Соответствующие адаптеры перед отправкой упаковываются в россыпную, индивидуальную или-индивидуальную упаковку.
Волоконно-оптические адаптеры (также известные как волоконно-оптические соединители, Fiber Adaptor) предназначены для соединения двух оптических кабелей вместе. У них есть версии с одним оптоволоконным разъемом (симплекс), двойным волоконным разъемом (дуплекс) или иногда с четырьмя оптоволоконными разъемами (четверка). Волоконно-оптический адаптер можно вставлять в оптические разъемы различных типов на обоих концах оптоволоконного адаптера для реализации преобразования между различными интерфейсами, такими как FC, SC, ST, LC, MTRJ, MPO и E2000, и широко используется в приборах оптоволоконных распределительных рамок (ODF), обеспечивая превосходную, стабильную и надежную работу.
Распространенные типы оптоволоконных адаптеров
SC-адаптер
Адаптер SC (Subscriber Connector) представляет собой адаптер квадратной-формы, в котором используется двухтактный-механизм для быстрого и безопасного подключения. Он широко используется в сетях передачи данных и телекоммуникациях.
LC-адаптер
Адаптер LC (Lucent Connector) — это небольшой разъем-высокой плотности размещения двух-тянущих устройств. Он обычно используется в центрах обработки данных и телекоммуникационных приложениях, где оптимизация пространства имеет решающее значение.
ST-адаптер
Адаптер ST (прямой наконечник) представляет собой байонетный-разъем с механизмом поворота-включения/выключения-. Хотя он менее распространен в современных установках, он широко использовался в старых сетях.
Адаптер MTP/MPO
Адаптеры MTP (Multi-Fiber Termination Push-on) и MPO (Multi-Fiber Push-On) используются для приложений с высокой-плотностью. Они часто связаны с параллельной оптикой и обычно используются в центрах обработки данных для высокоскоростных-соединений.
Адаптер ФК
Адаптер FC (соединитель с наконечником) имеет винтовой-механизм и часто используется в испытательном оборудовании и некоторых старых оптоволоконных сетях. В современных установках это встречается реже.
Адаптер MT-RJ
Адаптер MT-RJ (механическое переносное-зарегистрированное гнездо) представляет собой дуплексный разъем, в котором оба волокна выполнены в одном небольшом форм-факторе. Он обычно используется в сетевых приложениях, где пространство является проблемой.
Применение оптоволоконного адаптера
Локальная сеть или Интернет
Используется для установки локальных сетей, состоящих из патч-кордов. Например, когда речь идет о сетях Ethernet, патч-корды соединяют устройства с помощью оптоволоконного адаптера или патч-панели. На рынке доступно множество типов, которые имеют различные комбинации и разновидности.
Завершение оптоволокна
Он используется для оконцевания оптического волокна и обычно встречается в телекоммуникациях, локальных сетях и кабельном телевидении. Эти адаптеры обычно используются для подключения одного конца оптического волокна к адаптеру для оконцовки, а другого конца типового волокна к его концам. Аналогично, прекращение может быть выполнено вручную или автоматически, в зависимости от ваших требований и устройства.
сеть
Это используется при установке сетевых систем. В этом случае патч-корды также используются для соединения компьютеров в сети. Волоконно-оптический адаптер можно использовать с лотком для сращивания оптоволокна, поскольку он защищает их от повреждений. Однако эти адаптеры прикрепляются к концу каждого шнура, чтобы обеспечить его правильную и эффективную работу. Кроме того, при установке сетевых кабелей рекомендуется использовать такие инструменты, как инструмент для зачистки кабеля и обжимной инструмент. С помощью этих инструментов все провода сетевой системы разрезаются, зачищаются и правильно подключаются. Кроме того, следует также убедиться, что используется медный-экранированный кабель (RG6), поскольку он обеспечивает лучшее качество сигнала и сводит к минимуму помехи от других устройств.
Система безопасности
Используется в системе безопасности с сигнализацией. Этот адаптер подключается между сигнализацией и приемником, позволяя обоим устройствам обмениваться данными через беспроводное сетевое соединение. Система безопасности всегда нуждается в достоверных данных, поэтому лучше всего для этой цели подходят оптоволоконные адаптеры.
Огнестойкий класс адаптера
Воспламеняемость UL94 является наиболее широко используемым стандартом воспламеняемости пластиковых материалов. Он используется для оценки огнетушащей способности материала после воспламенения. О пожаротушащей способности можно судить по скорости горения, времени горения и противокапельной-способности. HB, V0, V1, V2 — это разные марки огнестойкости, поскольку их классы разные, метод испытания на огнестойкость также различен, а стандарт оценки испытаний также различен. Марки огнестойкости постепенно повышаются от НВ, В-2, В-1 до В-0.
Вносимая потеря
Вносимые потери обычно должны быть менее 0,2 дБ. Если вносимые потери слишком велики, это повлияет на оптическую передачу.
Долговечность
Адаптер оптоволоконного кабеля необходимо часто подключать и отключать во время использования, поэтому срок службы адаптера должен быть высоким. Обычный стандарт требует, чтобы количество подключений и отключений достигало более 500 раз, не влияя на производительность.
Рабочая температура
-40 градусов ~75 градусов — это нормальный рабочий температурный диапазон адаптера FC-ST.
Материал регулировочной втулки оптоволоконного адаптера
Выравнивающая втулка является наиболее важной частью оптоволоконного адаптера. Обычно используются металлические или керамические материалы. Оптоволоконный адаптер из керамики даст относительно хороший эффект. Поскольку кристаллическая структура керамики твердая и ее нелегко деформировать, она обеспечивает быстрое выравнивание и высокоточное соединение торца--волокна.
Другие
Выбирая оптоволоконный адаптер, вы можете выбрать относительно высококачественные-и стабильные оптоволоконные адаптеры благодаря указанным выше важным факторам. Конечно, вам также необходимо учитывать и другие факторы, влияющие на качество, такие как прочность на разрыв и соответствие стандартам. Волоконно-оптические адаптеры широко используются в комнатах связи, домашнем оптоволокне FTTH, локальной сети, волоконно-оптической системе связи, оборудовании для передачи волоконно-оптических соединений, боевой готовности национальной обороны и т. д. Хотя волоконно-оптический адаптер небольшой, его качество напрямую влияет на всю оптоволоконную линию. Поэтому выбор оптоволоконного адаптера должен быть тщательным и всесторонним.
Советы по оптоволоконным адаптерам
Шаг 1:Осмотрите оптоволоконный разъем, компонент или перегородку с помощью фиброскопа.
Шаг 2:Если разъем загрязнен, очистите его методом сухой чистки.
Химчистка:С помощью катушечного-очистителя кассет под средним давлением протрите торец разъема сухой чистящей тканью (один проход за экспозицию) в одном направлении. При использовании полированных разъемов с угловым физическим контактом (APC) убедитесь, что вся торцевая поверхность соприкасается с чистящей тканью. Сухая чистка, как правило, удаляет загрязнения, передающиеся по воздуху, и ее следует попробовать в первую очередь. После очистки проверьте торцевую поверхность разъема на наличие загрязнений.
Шаг 3:Осмотрите разъем.
Шаг 4:Если разъем все еще загрязнен, повторите процедуру сухой чистки.
Шаг 5:Осмотрите разъем.
Шаг 6:Если разъем все еще загрязнен, очистите его методом влажной чистки, а затем немедленно выполните сухую чистку, чтобы на торцевой поверхности не осталось остатков.
Влажная очистка: слегка смочите часть безворсовой салфетки раствором для чистки оптоволокна (или > 91% изопропилового спирта) и, применяя среднее давление, сначала протрите торцевую поверхность по влажной области, а затем по сухой области, чтобы удалить возможные остатки с торцевой поверхности. При использовании полированных разъемов APC убедитесь, что вся торцевая поверхность прилегает к чистящим салфеткам. Влажная чистка более агрессивна, чем сухая, и позволяет удалить переносимые по воздуху загрязнения, а также легкие остатки масла и пленки.
Шаг 7:Осмотрите разъем еще раз.
Шаг 8:Если загрязнение по-прежнему не удается удалить, повторите процедуру очистки, пока торцевая поверхность не станет чистой.
Примечание:Никогда не используйте спирт или влажную чистку без возможности гарантировать, что он не оставит следов на торцевой поверхности. Или это приведет к повреждению оборудования.
Полное руководство по часто задаваемым вопросам по оптоволоконным адаптерам
Вопрос: Что такое оптоволоконный сетевой адаптер?
Вопрос: Что означает оптоволоконный адаптер?
Вопрос: Как очистить оптоволоконный адаптер?
Вопрос: Как использовать адаптер голого волокна?
Вопрос: Что такое адаптер голого волокна?
Вопрос: Волоконно-оптические адаптеры — это то же самое, что и оптоволоконные соединители?
Вопрос: Какие типы оптоволоконных адаптеров существуют?
Вопрос: Каковы ключевые компоненты оптоволоконных адаптеров?
Вопрос: Каковы преимущества использования оптоволоконных адаптеров?
Вопрос: Как обслуживать оптоволоконные адаптеры?
Вопрос: Как выбрать оптоволоконные адаптеры?
Вопрос: Как очистить оптоволоконные разъемы?
Вопрос: Каково назначение оптоволоконного адаптера?
Вопрос: Что такое оптоволоконный адаптер LC?
Вопрос: В чем разница между одномодовыми и многомодовыми адаптерами?
Вопрос: В чем разница между мужским и женским адаптером?
Вопрос: Что такое ослабленный оптоволоконный адаптер?
Вопрос. Что такое оптоволоконный адаптер быстрого-подключения?
Вопрос: Каковы вносимые потери оптоволоконного адаптера?
Вопрос: Долго ли служат оптоволоконные адаптеры?
Являясь одним из ведущих производителей и поставщиков оптоволоконных адаптеров в Китае, мы тепло приветствуем вас купить оптоволоконный адаптер в наличии на нашем заводе. Вся продукция по индивидуальному заказу отличается высоким качеством и низкой ценой. Для прайс-листа и бесплатного образца свяжитесь с нами сейчас.
