К распространенным типам оптоволоконных разъемов относятся:

БиконическийРазъемы имеют прецизионные конические концы для снижения вносимых потерь. Он имеет пластиковую форму, наполненную стеклом, и начинается с того, что волокно заливается в наконечник. Биконические разъемы устаревают.

D4 Разъемы изготовлены из композитного циркониевого керамического наконечника, обеспечивающего долговечность. Они имеют высокопроизводительную систему резьбового крепления и корпус со шпонкой, обеспечивающий повторяемость и совместимость. В нем используется наконечник меньшего размера, чем в SC или FC. Разъемы D4 широко использовались в телекоммуникационных сетях в 80-х – начале 90-х годов, но сейчас они становятся устаревшей технологией.

ЭСКОННазвание происходит от его применения в канальном интерфейсе ESCON компании IBM. Он аналогичен разъему FDDI — дуплексному разъему с наконечниками диаметром 2,5 мм. Основное отличие заключается в выдвижном кожухе в отличие от фиксированного кожуха. Кожух находится над наконечником, подпружинен и убирается. Разъемы ESCON используются для подключения оборудования от сетевой розетки.

АнФКили фиксированное соединение, разъем изготовлен из циркониевой керамической втулки для обеспечения долговечности. Они имеют высокопроизводительную систему резьбового крепления и корпус со шпонкой, обеспечивающий повторяемость и совместимость. Они в основном используются с одномодовыми волокнами, а также в телефонах, приборах и высокоскоростных линиях связи. По стилю он аналогичен разъему ST, но в нем используется резьбовое соединение, что делает его более подходящим для условий с высокой вибрацией.

ФДДИРазъемы разработаны ANSI для использования в сетях FDDI. Этот разъем представляет собой дуплексный разъем с двумя наконечниками диаметром 2,5 мм и фиксированным кожухом поверх наконечников. Этот разъем имеет фиксированный кожух, защищающий наконечники от повреждений. Обычно они используются для подключения к оборудованию от сетевой розетки, но остальная часть сети будет иметь разъемы ST или SC.

аккредитивы, также известные как соединители Lucent, маленькие соединители или локальные соединители, имеют прецизионные наконечники из циркониевой керамики, отполированные ПК. Они имеют корпус типа «тяни-толкай» RJ45 и защелку. Они вдвое меньше стандартных разъемов и напоминают уменьшенную версию SC. Эта конструкция увеличивает плотность упаковки на 50 % благодаря узкой занимаемой площади и конструкции с защелкивающимся замком. Разъемы LC используются в частных и общественных сетях и становятся все более популярными благодаря оптическим узлам приемника/передатчика малого форм-фактора (SFF).

Обратная петляРазъемы используются при тестировании приемопередатчиков. Loopback описывает способ маршрутизации электронных сигналов от источника их происхождения к принимающему концу источника без обработки или модификации. Это лучше всего использовать как способ проверки передачи транспортной инфраструктуры.

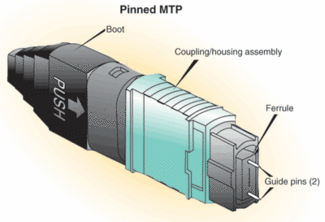

МТП, аббревиатура от Multi-Fiber Push On/Pull Off, разъемы представляют собой оптоволоконные разъемы с резьбой. Они идеально подходят для приложений с высокой плотностью размещения. Разъемы MTP — это коммерческое название разъемов MT, которые представляют собой 12-волоконные разъемы для резинового кабеля. Он используется для кабельных сборок и кабельных систем с предварительной заделкой.

МТ-РЖиспользует наконечник меньшего размера, чем стандартный MT, для удержания двух волокон. MT означает Mechanical Transfer (механический перенос), а RJ означает Register Jack (регистрационный разъем). Он также использует защелку, которая нажимается для освобождения, очень похожую на ту, что есть на модульном разъеме, чтобы сделать его эксплуатацию привычной. MT-RJ используют штырьки для выравнивания и имеют версии male и female. Они являются только многомодовыми и заканчиваются в полевых условиях методом предварительной полировки/сращивания.

АнМЮРазъем представляет собой наконечник диаметром 1,25 мм для компактных оптических разъемов и самофиксирующийся механизм для объединительных плат. Эти «миниатюрные устройства» используются в высокоскоростной передаче данных, голосовых сетях, телекоммуникациях и приложениях DWDM высокой плотности. Разъемы MU более популярны в Японии.

СЦ, или абонентские разъемы, представляют собой высокоточные керамические наконечники. Они оснащены защелкивающимся запирающим механизмом для надежной фиксации. Разъемы SC имеют двухтактную конструкцию и могут использоваться для симплексных или мультиплексных приложений. Они имеют шпоночный корпус, обеспечивающий повторяемость и совместимость, и идеально подходят для применений с высокой плотностью размещения. SC называются разъемами для помещений, поскольку они используются для установки в помещениях. Несмотря на компактную конструкцию из твердого пластика, они занимают не самую маленькую площадь: 0,378 квадратных дюймов.

СМАРазъемы имеют недорогую многомодовую связь, одобренную для военного применения. SMA, что означает Subminiature A, представляет собой разъем для микроволновой печи.

СТ, или Straight Tip, разъемы состоят из точного наконечника из циркониевой керамики. Они имеют простую в сборке цельную байонетную систему крепления. Их можно использовать как для одномодовых, так и для многомодовых волокон. Этот тип разъема очень популярен в коммуникационных приложениях, таких как локальные сети и системы видеонаблюдения. Разъемы ST также называются BFOC (байонетный оптоволоконный разъем). У них есть керамический наконечник, выходящий за пределы корпуса разъема. Он также известен как симплексный разъем с поворотным замком байонетного типа и требует особого ухода, поскольку наконечник не защищен. Хотя разъем ST по-прежнему популярен во многих промышленных приложениях, он уступает место более компактным форм-факторам с возможностью использования ключей.
