Монтаж оптоволоконного кабеля внутри и снаружи

Команда Evolux Fiber · февраль 2026 г. · чтение 10 минут

Установка оптоволокна — важнейший шаг в построении высокопроизводительных-сетей. Выбор правильного кабеля обеспечивает эффективную передачу данных, долговечность и надежность в различных средах. В этом руководстве описывается прокладка оптоволоконного кабеля внутри помещений и снаружи, а также приводятся практические советы для каждого сценария.

Вы новичок в волоконной оптике? Возможно, вы захотите проверить нашосновы оптоволоконного разъемапервый.

Типы оптоволоконных кабелей по применению

Волоконно-оптические кабели подразделяются на категории в зависимости от условий их прокладки: внутри помещений и снаружи. Каждый тип имеет определенные особенности для работы в различных условиях.

Внутренние оптоволоконные кабели

Внутренние оптоволоконные кабели обычно используются в зданиях, офисах и центрах обработки данных. Эти кабели гибкие, легкие и изготовлены из огнестойких-материалов, соответствующих нормам безопасности. Они испытывают меньшую нагрузку на окружающую среду, чем наружные кабели, но должны соответствовать строгим стандартам пожарной безопасности.

Рейтинг огнестойкости имеет большее значение, чем думает большинство людей. При пожаре в здании неправильно подобранная оболочка кабеля может привести к выделению токсичных паров или распространению пламени в помещениях кондиционирования воздуха. Согласно статье 770 NEC (Национального электротехнического кодекса), вот что вам нужно знать о номинальных значениях:

Использование неправильного рейтинга — это не просто нарушение правил. Мы видели, как монтажники прокладывали кабель OFNR через вентиляционные отверстия, чтобы сэкономить несколько центов за фут. Строительный инспектор ловит это, все вырывают и переделывают с помощью подходящего кабеля. «Экономия» в итоге обойдётся примерно в 10 раз дороже.

Наружные оптоволоконные кабели

Наружные кабели сталкиваются с совершенно другим набором проблем:-перепады температур от -40 градусов до +70 градусов, проникновение влаги, деградация под воздействием ультрафиолета, физические нагрузки, а иногда и грызуны, прогрызающие оболочку. Эти кабели имеют более прочную армированную оболочку и водоблокирующие материалы.

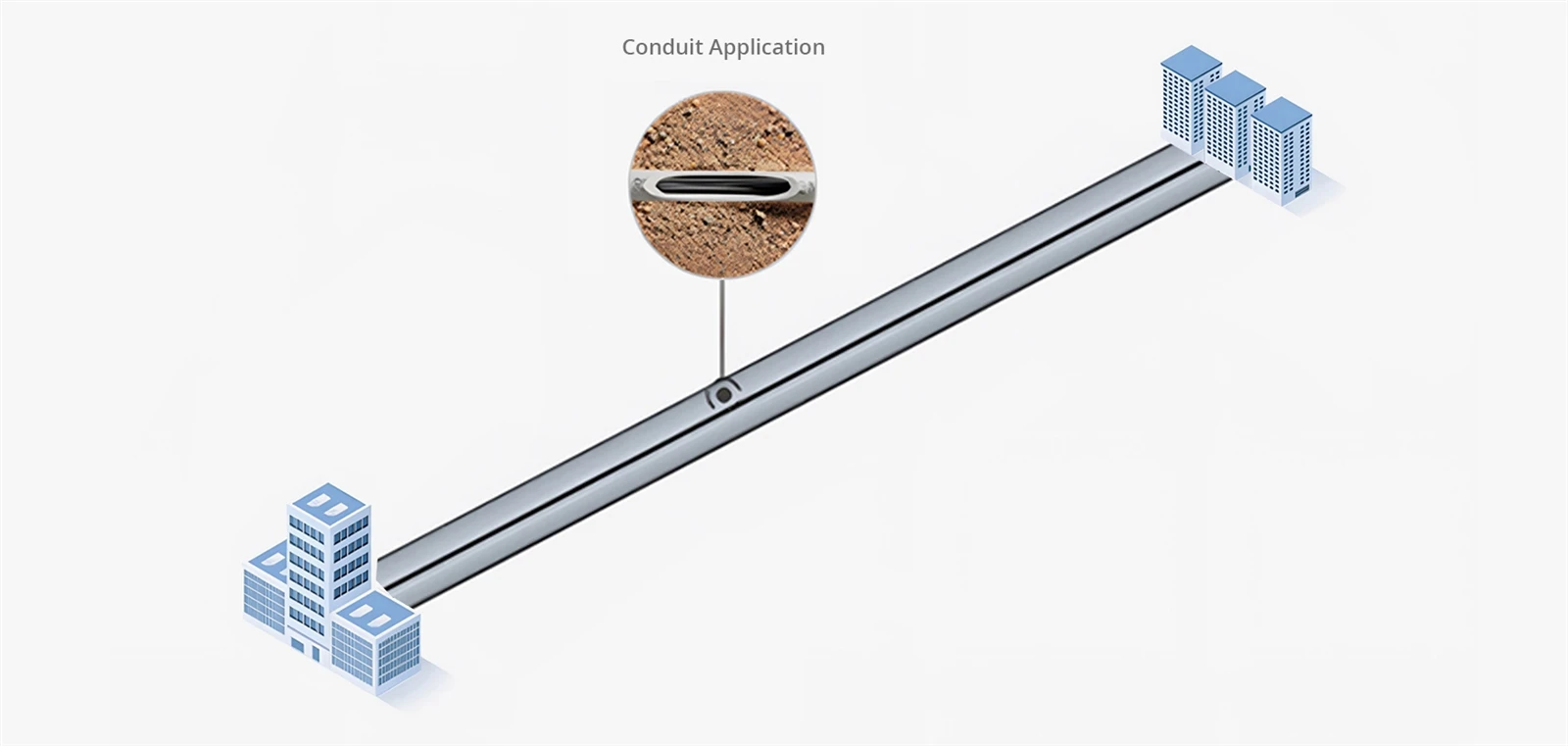

Подземные оптоволоконные кабели

Эти кабели протягиваются через кабелепроводы, закопанные на глубину от 1 до 2 метров. Кабелепровод обеспечивает физическую защиту, но со временем влага все равно попадает внутрь-поэтому подземные кабели нуждаются в водозащитном-геле или сухой-ленте внутри. Оболочки, совместимые со смазкой-, помогают снизить трение при длительном протягивании через систему трубопроводов.

Прямые подземные кабели

В отличие от подземных кабелей, прямые заглубленные кабели уходят в землю без кабелепроводов. Им нужна усиленная броня-гофрированной стальной или алюминиевой лентой-, чтобы выдерживать давление почвы и повреждение грызунами. Эволюкс предлагаетбронированные кабелис усиленной защитой, специально разработанной для прямого захоронения.

Воздушные кабели

Воздушные кабели висят между опорами или прикрепляются к зданиям. Они защищены от подземных опасностей, но вместо этого сталкиваются с ветровой нагрузкой, накоплением льда и постоянным воздействием ультрафиолета. Самонесущие-конструкции со встроенным-сталным несущим проводом входят в стандартную комплектацию-несущая часть выдерживает вес кабеля, а оптические волокна остаются защищенными внутри.

Подводные кабели

Для подводной прокладки в реках, озерах или прибрежных районах кабели должны обладать превосходной водостойкостью. В большинстве из них используются несколько барьеров: трубки,-заполненные гелем, водо-набухающие ленты и герметичная конструкция. Тяжелая броня защищает от ударов якоря.

Предварительное-планирование установки

Вот чему большинство руководств не уделяют должного внимания: планирование предотвращает около 95% проблем при установке. Не технические проблемы-проблемы планирования. Кто-то забыл проверить, заполнен ли уже существующий трубопровод. Кто-то не понял, что для перехода дороги необходимо разрешение. Кто-то заказал кабель длиной 20 метров.

Прежде чем что-либо заказывать, пройдите весь маршрут и задокументируйте:

Общее расстояние- измеряйте, а не оценивайте. Добавьте 10–15 % на резервы и варианты маршрутизации.

Препятствия- стены, потолки, существующие коммуникации, переходы дорог

Условия окружающей среды- будет ли он подвергаться воздействию экстремальных температур? Влага? Химикаты?

Существующая инфраструктура- можно ли использовать существующие кабелепроводы, кабельные лотки или трассы?

Требуются разрешения- разрешения на проведение раскопок, разрешения на строительство, соглашения о полосе-преимущества-

По вопросам выездных работ звоните811(в США) для обнаружения существующих подземных коммуникаций перед началом раскопок. Это требуется по закону, и задевание газопровода или силового кабеля создает серьезные проблемы.

Лучшие практики установки оптоволокна

Оптоволоконные кабели обладают огромными преимуществами:-высокая пропускная способность, низкие потери и устойчивость к электромагнитным помехам. Но эти преимущества проявляются только в том случае, если установка выполнена правильно. Ниже приведены целевые советы для различных сценариев установки.

Установка оптоволокна внутри помещения

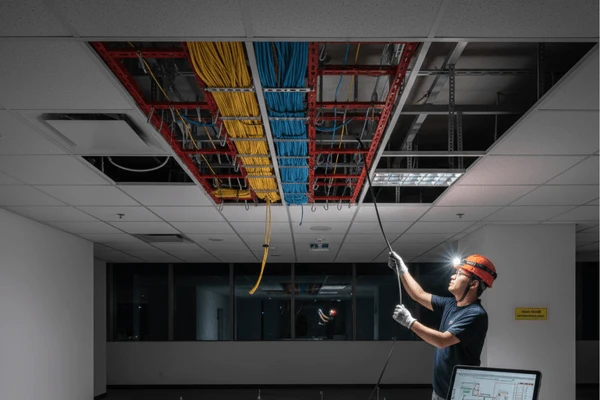

Установка на потолке и фальшполе

Подвесные потолки и фальшполы, вероятно, являются самыми простыми местами для прокладки оптоволокна. Потолочные панели обычно можно поднять и отодвинуть в сторону, открывая доступ к прокладке кабелей наверху. Плитка фальшпола снимается таким же образом.

Кабели в этих местах должны быть хорошо-поддержаны и организованы. Используйте лотки, J-крючки или ремни-липучки- на расстоянии примерно 4–5 футов друг от друга на прямых участках, а также дополнительные опоры при изменении направления.

Люди забывают одну вещь: крепите опоры к конструкции здания, а не к потолочной решетке. Сетка рассчитана только на вес плитки. Мы видели, как секции потолка обрушивались, когда к сети со временем прикреплялось слишком много кабелей. Это не происходит сразу-набираются месяцы или годы накопленного веса-но когда оно проходит, оно уничтожает все, что находится под ним.

Еще несколько моментов, на которые следует обратить внимание при установке потолка:

Не прокладывайте кабели непосредственно на потолочной плитке. Они провиснут и в конце концов упадут.

Не затягивайте застежки-молнии слишком туго. Создает точки стресса, которые впоследствии вызывают проблемы. Ремешки на липучке работают лучше.

Держите оптоволокно на расстоянии не менее 12 дюймов от силовых кабелей. Оптоволокно невосприимчиво к помехам, но силовые кабели выделяют тепло.

Установка-в шкафу

Кабели внутри стоечных шкафов необходимо организовать. Грязные стойки создают реальные проблемы,-сложнее устранять неполадки, легче случайно что-то отсоединить, а вносить изменения позже — кошмар.

Использоватьоптоволоконные патч-панелидля чистых точек подключения. Прокладывайте кабели через вертикальные и горизонтальные кабельные организаторы, не позволяя им свисать с оборудования. Размещайте оптоволоконные и силовые кабели на противоположных сторонах стойки.

Всегда оставляйте сервисные петли-дополнительным кабелем свернутыми для использования в будущем. Без провисания даже при перемещении оборудования на несколько дюймов может потребоваться протягивание новых кабелей.

Установка стояка

Вертикальная прокладка кабеля между этажами затруднена из-за его веса. Сам кабель со временем может растянуться, если его не поддерживать должным образом.

Используйте кабель с номиналом OFNR-минимум для стояков-OFNP, если стояк соединяется с вентиляционными помещениями. Поддерживайте кабели через регулярные промежутки времени с помощью зажимов, рассчитанных на оптоволокно-. Обычные металлические зажимы могут сломать волокно, если их перетянуть.

Вот совет, который сэкономит много усилий: начните с верхнего этажа и тяните вниз, а не вверх. Протягивание троса вверх на всем протяжении преодолевает силу тяжести, и нагрузка увеличивается с каждым метром, который вы тянете. Тяга вниз позволяет гравитации помогать, а не бороться с вами.

Возможно, процедуры обращения с кабелями разных производителей немного различаются. Поэтому проверьте техническое описание кабеля на предмет максимального вертикального подъема без опоры и сначала следуйте его инструкциям.

Наружная установка оптоволокна

Монтаж кабелепровода

Кабелепровод обеспечивает хорошую долговременную-защиту наружных кабелей, но после его установки вносить изменения становится сложно и дорого. Тщательно спланируйте маршрут заранее.

Протягивая кабель через кабелепровод, следите за тем, чтобы все точки перехода были гладкими. Не позволяйте кабелям опираться на острые края в распределительных коробках и смотровых отверстиях.-Добавьте короткий кусок гибкого кабелепровода или внутреннего канала, чтобы направлять кабель вокруг углов. Выдвижные ящики разбивают длинные тиражи на управляемые сегменты и предоставляют вам доступ к будущей работе.

Во время установки всегда вставляйте в кабелепровод натяжной трос. Он понадобится вам позже. Используйте смазку,-совместимую с волокнами, для длинных протяжек.-Гель на водной-основе работает хорошо, но убедитесь, что он совместим с материалом оболочки вашего кабеля.

Примечание:Внутренний радиус изгибов кабелепровода должен быть как минимум в 10 раз больше внешнего диаметра кабеля. Для типичного наружного кабеля диаметром 8 мм это минимальный радиус изгиба 80 мм. Длина трасс кабелепровода должна быть ограничена 100 футами между точками натяжения, с не более чем двумя изгибами по 90 градусов на каждый сегмент. Превышение этих пределов резко увеличивает натяжение.

Техника фигуры 8

При очень длинных тягах-на несколько сотен футов и более-не пытайтесь сделать все это сразу. Потяните до промежуточной точки, уложите лишний трос в виде восьмерки (не круговой, поскольку это приводит к скручиванию), затем продолжайте тянуть. Это распределяет натяжение и предотвращает превышение максимального значения натяжения кабеля.

Прямая подземная установка

При прямом захоронении кабель помещается прямо в землю без кабелепровода. Вам абсолютно необходим бронированный кабель, рассчитанный на прямое захоронение.-Обычный наружный кабель не прослужит более года или двух.

Прежде чем копать, позвоните811найти существующие инженерные коммуникации. Требуется по закону в большинстве мест. Повреждение газопровода или оптоволокна в лучшем случае дорого, в худшем — опасно. Получите разрешения на раскопки.-Они требуются в большинстве юрисдикций.

Глубина захоронения зависит от местоположения:

Всегда закапывайте ниже линии замерзания в вашем регионе. Циклы замораживания-оттаивания могут привести к смещению почвы и повреждению кабелей, проложенных слишком поверхностно.

После прокладки кабеля сначала засыпьте его песком или мелкой почвой.-Не допускайте попадания камней непосредственно на кабель. Установите предупреждающую ленту примерно на 12 дюймов выше. Задокументируйте точный маршрут с помощью координат GPS или подробных измерений. Кто-то скажет вам спасибо через несколько лет, когда ему понадобится его найти.

Воздушная установка

При воздушной установке кабели подвешиваются между опорами. Позволяет избежать затрат на прокладку траншей, но подвергает кабели воздействию погодных условий-ветра, льда, солнца и перепадов температуры.

Самонесущие-кабели со встроенным проводом входят в стандартную комплектацию. Мессенджер выдерживает вес и ветровые нагрузки, а оптические волокна остаются защищенными внутри. При прокладке вблизи линий электропередач во всех-диэлектрических самонесущих-кабелях (ADSS) используется арамидная нить вместо стальной, чтобы избежать опасности поражения электрическим током.

Провисание между полюсами имеет большее значение, чем люди думают. Слишком сильное натяжение создает проблемы с напряжением в холодную погоду, когда трос сжимается. Слишком свободный размер вызывает чрезмерную подвижность на ветру, вызывая усталость в точках крепления. Для пролетов более 100 метров или в районах с суровыми погодными условиями вам, вероятно, понадобится инженер, который рассчитает правильное провисание.

Там, где кабели входят в здания, установите расширительные петли. Изменения температуры вызывают значительное расширение и сжатие-без петель, такое движение концентрирует напряжение в точках входа и может со временем повредить как кабели, так и проходки в здании.

Сращивание и прекращение

Проложить кабели – это полдела. Правильное их подключение – это вторая половина.

Сращивание плавлением

Сварка плавлением соединяет два конца волокна вместе с помощью электрической дуги. Хорошее сварное соединение практически не имеет потерь,-обычно менее 0,05 дБ. Вот почему это стандарт для стационарных установок.

Процесс требует точности на каждом этапе:

Полосказащитное покрытие, обнажающее оголенное волокно. Используйте подходящие инструменты для удаления волокон.-подручные инструменты повреждают стекло.

Чистыйголое волокно, 99%-ный изопропиловый спирт и безворсовые-салфетки. Один проход на секцию очистки.

Раскалыватьволокно для создания плоской, перпендикулярной торцевой поверхности. Качество скола определяет качество сварки.-Если соединение выглядит сколами, углами или шероховатыми, зачистите его дальше и повторите попытку.

Предохранительпутем помещения волокон в сварочный аппарат. Он автоматически выравнивает их и применяет дугу.

Защищатьместо соединения с помощью термоусадочной-муфты. Голые сварные соединения чрезвычайно хрупкие.

Если монтажник оценивает потери выше 0,05 дБ, что-то пошло не так. Лучше переделать, чем соглашаться на маргинальный стык.

Для отделочных работ качествооптоволоконные косичкис разъемами, отполированными на заводе-, существенно улучшают конечный результат.

Механическое соединение

В механических соединениях вместо сварки используются приспособления для выравнивания и гель-согласования индексов. Быстрая установка, не требуется дорогостоящего термоядерного оборудования.

Компромисс: более высокие потери (обычно 0,1-0,5 дБ против менее 0,05 дБ для термоядерного синтеза) и более низкая долгосрочная-надежность в суровых условиях. Подходит для экстренного ремонта или работ с небольшим-волокном, где стоимость оборудования имеет значение. Для постоянной инфраструктуры термоядерный синтез по-прежнему остается подходящим вариантом.

Типы разъемов

Разные приложения требуют разных разъемов:

Нашоптоволоконные разъемыпоставляются во всех стандартных типах как для заводской, так и для полевой заделки.

Тестирование и документация

Не пропускайте тестирование. "Ссылка загорается" не означает, что установка хорошая. Маргинальная установка может работать при 10G, но выходить из строя при 100G, или работать нормально летом, но отключаться зимой.

Визуальный осмотр

Прежде чем что-либо подключать, проверьте торец каждого разъема с помощью инспекционного микроскопа с увеличением 200-400 раз. Ищите пыль, отпечатки пальцев, царапины на сердечнике, сколы на наконечнике.

Загрязнение является причиной большинства проблем в оптоволоконных сетях. Одно отраслевое исследование показало, что это основная причина звонков по устранению неполадок. Очистите загрязненные разъемы с помощью подходящих чистящих инструментов и повторите-осмотр. Царапины на сердцевине означают, что разъем требует замены.

Тестирование потерь

Наборы для тестирования оптических потерь измеряют общие вносимые потери от конца-до-конца. Сравните измеренные результаты с ожидаемыми потерями:

Ожидаемые потери=(длина волокна × затухание) + (разъёмы × 0,3 дБ) + (сростки × 0,1 дБ)

Типичное затухание волокна:

Одиночный-мод на длине волны 1310 нм: 0,35 дБ/км

Одиночный-мод на длине волны 1550 нм: 0,25 дБ/км

Многомодовый на длине волны 850 нм: 3,0 дБ/км

Если измеренные потери значительно превышают расчетные, что-то не так. Найдите его, прежде чем принять установку. Для кабельной разводки в помещениях стандарт TIA-568 предусматривает конкретные бюджеты потерь и требования к испытаниям, которым должно следовать большинство коммерческих установок.

Рефлектометрическое тестирование

OTDR (оптический временной-доменный рефлектометр) посылает световые импульсы и измеряет отражения, показывая каждый разъем, соединение, изгиб и дефект на линии связи. Трассировка подскажет вам, где именно возникают проблемы и насколько они серьезны.

Сохраняйте рефлектограммы для каждого волокна. Когда спустя месяцы или годы что-то выходит из строя, сравнение текущих и исходных трассировок показывает, что именно изменилось. Храните документацию там, где будущие технические специалисты смогут найти ее-а не на чьем-то ноутбуке, который уходит, когда он меняет работу.

Распространенные проблемы и решения

Ссылка вообще не устанавливается

Проверьте в следующем порядке: разъемы сидят правильно? Подключено правильное волокно (отследить его физически)? Полярность TX/RX правильная? Разъемы чистые?

Периодические ошибки или высокий уровень битовых ошибок

Почти всегда одно из трех: загрязнение разъемов, предельная оптическая мощность (канал работает, но без запаса) или нарушение радиуса изгиба где-то на пути. Физически проверьте трассу на наличие крутых изгибов-внутри стоек, при смене направления и везде, где кабель "застрял" в ограниченном пространстве.

Раньше ссылка работала, сейчас нет

Что-то изменилось. Проводились ли какие-либо работы на территории? Кто-нибудь что-нибудь подключал или отключал? Сравните текущую рефлектограмму с исходной базовой линией.

Рефлектометр показывает неожиданно высокие потери в какой-то момент

Это может быть грязный разъем, плохое соединение, сильный изгиб или физическое повреждение. Начните с уборки. Если это не помогло, физически осмотрите место, определенное рефлектометром.

Заключение

Хорошая установка оптоволокна сводится к основам: правильный кабель для окружающей среды, бережное обращение, чистые соединения, правильное тестирование. Ничего сложного, но детали имеют значение. Пропустите их, и вам придется решать проблемы годами.

Evolux Fiber предлагает комплектные оптоволоконные компоненты-разъемы, патч-корды, пигтейлы, адаптеры и клеммные коробки. Бесплатные образцы и техническая поддержка доступны для ваших проектов.

Есть вопросы по установке? Свяжитесь с нашей командойза помощью.
