Решения для оптоволоконных соединителей LC высокой-плотности: Uniboot и Uniboot. Толкайте-Тяните

Стойки стоят дорого, а требования к пропускной способности продолжают расти. Такова реальность. Вопрос не в том, нужна ли вам более плотная волоконно-оптическая инфраструктура,-а в том, как вы собираетесь ее построить, не создавая кошмара при обслуживании.

В качестве решения-появились две конструкции оптоволоконных разъемов LC: кабели Uniboot и разъемы с нажимными-язычками. Они решают разные проблемы. Выбор неправильного варианта будет стоить вам времени, денег или того и другого.

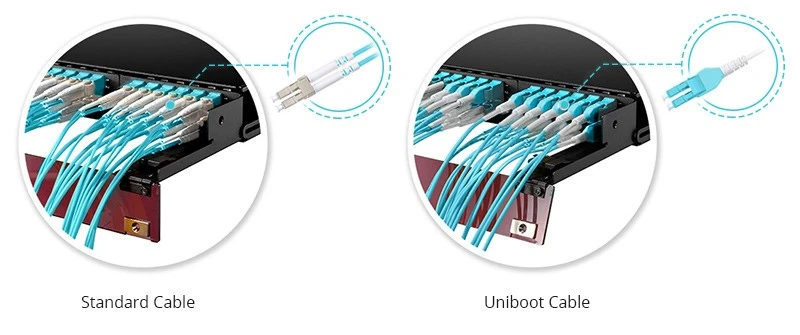

Подход Uniboot

Стандартный дуплексный патч-кабель LC имеет две отдельные оболочки диаметром 3,0 мм, идущие рядом, по одному волокну в каждой. Теперь изобразите 48 таких устройств, помещенных в корпус высотой 1U. Задняя часть вашей стойки выглядит как спагетти, поток воздуха затруднен, и удачи в отслеживании чего-либо.

Uniboot переворачивает этот сценарий. Оба волокна проходят внутри одной оболочки толщиной 2,0 мм и заканчиваются в одном унифицированном корпусе разъема. Вы получаете примерно половину объема кабеля,-иногда лучше.

Вот где это становится практичным. В прошлом квартале наша команда инженеров провела испытания плотности для нескольких типов корпусов. Результаты были довольно стабильными:

Тестирование проводилось с кабелями OM4 при температуре окружающей среды 25 градусов. CFM измерен на заднем выпуске со стандартной конфигурацией вентилятора.

На бумаге цифры емкости выглядят одинаково, но любой, кто работал с полностью загруженной HD-панелью, знает разницу. При использовании стандартного дуплекса вам придется бороться с кабелями, чтобы заполнить последние 20% портов. Uniboot просто... подходит.

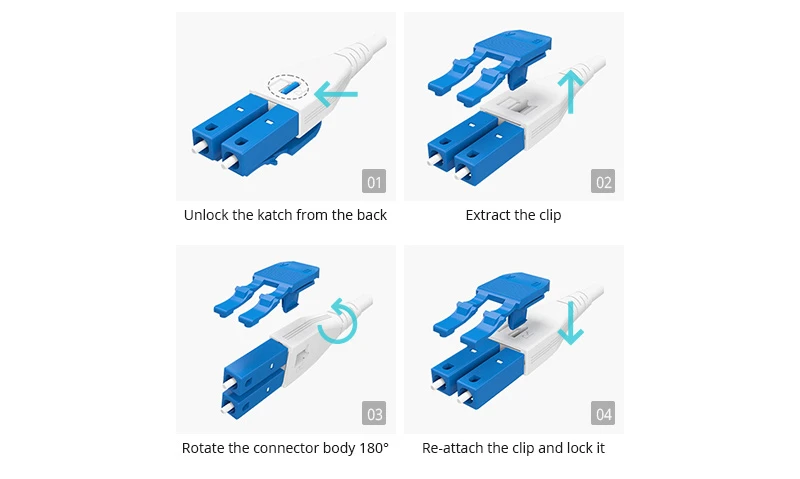

Переключение полярности

В реальных-развертываниях ошибки полярности часто остаются незамеченными до заключительных этапов проекта. Даже для полностью маркированного и протестированного модуля на 200-волокон смещение в последнюю-минуту с A-B на полярность AA приводит к катастрофическим переделкам или полной замене кабеля при использовании традиционных патч-кордов.

При использовании традиционных дуплексных кабелей вы либо-подключаетесь заново, либо заказываете новые кабели. Благодаря переключаемым разъемам Uniboot вы выдвигаете корпус, меняете положение волокон, и все готово. Никаких инструментов. Никакого сращивания. Это займет около 20 секунд, если вы сделаете это несколько раз.

Механизм варьируется в зависимости от производителя, но большинство конструкций работают по одному и тому же принципу-два наконечника LC можно перемещать внутри корпуса, чтобы поменять местами выравнивание Tx и Rx. Некоторые используют перекидной механизм; другие требуют, чтобы вы вытащили наконечники и вставили их в обратном порядке.

Нажимные-разъемы с язычками

Другая проблема, другое решение.

В стандартных разъемах LC используется боковая защелка,-которую нужно сжать, чтобы освободить. Работает нормально, когда у вас есть свободный палец. Не работает, когда разъемы расположены на расстоянии 2 мм друг от друга на панели с 96 портами, а тот, который вам нужен, находится в середине третьего ряда.

Нажимные-язычки перемещают механизм разблокировки. Вместо того, чтобы тянуться к боковой защелке, вы берете удлиненный язычок и тянете его назад. Одна рука. Одно движение. Соседние порты остаются на месте.

Это имеет большее значение, чем вы думаете. Мы засекли время, когда технические специалисты выполняли стандартные обновления на идентичных панелях с 48-портами-одна из которых была загружена стандартным LC, другая - двухтактным-pull. Среднее время отключения и повторного подключения одного порта средней панели:

n=50 испытаний для каждого типа разъема, разный уровень опыта технических специалистов

Эта 5-секундная разница не кажется такой уж большой, пока вы не выполните миграцию на 200 портов во время периода обслуживания. И эти случайные отключения? Каждый из них потенциально влияет на обслуживание плюс дополнительное время на устранение неполадок.

Когда комбинировать оба варианта: Uniboot с Push-Pull

Некоторые производители предлагают кабели Uniboot со встроенными язычками. Вы получаете преимущества плотности кабеля и преимущества доступности. Это вариант премиум-класса,-обычно на 30-50 % дороже стандартного uniboot, но для гипермасштабных развертываний, где затраты на рабочую силу превосходят материальные затраты, математические расчеты обычно работают.

Основываясь на нашем опыте развертывания, вот профили клиентов, которые получают наибольшую выгоду от комбинации uniboot + push-pull:

Пользователи патч-панелей сверх-высокой-плотности (UHD)

Когда вы упаковываете 96 или даже 144 порта LC в корпус высотой 1U, стандартные защелки разъемов становятся физически недоступными. При такой плотности нажимные-выдвижные язычки не очень удобны,--иметь-это самый минимум для практической работы. Ваши пальцы буквально не могут добраться до боковой защелки, когда разъемы уложены так плотно.

Вычислительные кластеры искусственного интеллекта и среды высокопроизводительных вычислений

Рабочие нагрузки по обучению искусственного интеллекта -чувствительны к задержкам и требуют большого количества кабелей-, часто включая масштабное развертывание 400G/800G. Для архитектур позвоночника-листов, поддерживающих кластеры графических процессоров, мы рекомендуем эту комбинацию на всем уровне ядра. В таких средах требуется постоянная настройка каналов и быстрое расширение емкости.-Вам нужны соединители, которые не замедлят работу вашей оперативной группы.

Индивидуальные решения для развертываний AI/HPC

К кабелям кластера графических процессоров предъявляются уникальные требования: большое количество портов, жесткие ограничения по радиусу изгиба и проблемы управления температурным режимом. Мы предоставляем комплекты кабелей -нестандартной длины, разработанные специально для вашей стойки,-включая жгуты -соответствующей длины для соединений коммутатора-к-графическому процессору, которые минимизируют провисание кабеля и максимизируют воздушный поток. Предварительная -маркировка и цветовая-кодировка в зависимости от функции (структура хранения данных, соединение графического процессора, сеть управления) для ускорения развертывания.

Поставщики услуг колокейшн и удаленные операции

Если ваша бизнес-модель зависит от большого-объема MAC-адресов (перемещений, добавлений, изменений), выполняемых удаленными техническими специалистами, выбор разъема напрямую влияет на частоту ошибок. Переключение полярности одним-нажатием на разъемах Uniboot позволяет сократить число ошибок в конфигурации на 80 % и более. Это позволяет сократить количество заявок на неисправности, вызванные обратной полярностью, и сократить затраты времени на устранение основных неполадок.

Модернизация устаревших объектов с учетом тепловых ограничений

В старых центрах обработки данных, где кабельные лотки уже заполнены, а пути воздушного потока нарушены, переход на uniboot мгновенно освобождает примерно 50 % пространства кабельных трасс. Улучшенный поток воздуха через заднюю часть шкафов может значительно снизить затраты на охлаждение.-мы видели случаи, когда одно это изменение снижало температуру в горячих-коридоре на несколько градусов.

Соответствие решений вашей реальной проблеме

Не для каждого развертывания требуется самый модный разъем. Вот как мы обычно строим разговор с клиентами:

Ваша главная головная боль — перегруженность кабельных трасс.

Uniboot — ваш ответ. Уменьшение диаметра кабеля примерно на 50 % означает, что вашим кабельным лоткам и вертикальным организаторам действительно будет где дышать. Бонус: уменьшенный вес кабеля снижает нагрузку на разъемы с течением времени.

Типичная посадка:Коммутаторы ToR, ряды серверов с высокой-плотностью — везде, где проложены 50+ патч-кабели по одному и тому же пути.

Ваша главная головная боль — доступность панели

Эту проблему решают нажимные-выдвижные вкладки. Если ваши технические специалисты регулярно работают с полностью-нагруженными панелями, а вы наблюдаете побочные отключения или слышите жалобы на доступ, это решение.

Типичная посадка:Патч-панели ядра/агрегации, комнаты для совещаний-me, любая панель, которая остается заполненной более чем на 80 % и регулярно наблюдает активность MAC.

Ваша главная головная боль — управление полярностью.

Переключаемые разъемы Uniboot устраняют необходимость иметь в запасе кабели различной полярности и предотвращают ошибки подключения на месте. Если вам когда-либо приходилось за одну ночь доставлять коробку кабелей A-A, потому что кто-то заказал A-B, вы знаете, сколько это стоит.

Типичная посадка:Новые развертывания с неопределенными или меняющимися требованиями к полярности, организации стандартизируют единый номер кабеля для упрощения инвентаризации.

Программа инвентаризации отдельных-артикулов

Устали управлять кабелями различной полярности и длины? Мы можем помочь вам стандартизировать переключаемые разъемы Uniboot с тщательно подобранной длиной (обычно 1 м, 2 м, 3 м, 5 м), которая охватывает более 95 % случаев использования. Уменьшите сложность инвентаризации, устраните ошибки при заказе и упростите обучение вашей операционной команды.

Вы строите для 400G/800G и выше

Оптоволоконный разъем LC не исчезнет в ближайшее время.-Приемопередатчики 400G-FR4 и 400G-LR4 используют дуплексные интерфейсы LC и являются основой большинства корпоративных развертываний 400G. Но требования к плотности на этих скоростях делают прокладку кабелей критически важной.

Для приложений коммутации 400G,-где один порт QSFP-DD разветвляется на 4 подключения к серверу x100G,-кабели Uniboot с нажимными-язычками обеспечивают максимально чистую установку. Уменьшенная масса кабеля оставляет место для увеличенного воздушного потока, который требуется для трансиверов с более высокой-мощностью.

Индивидуальные прорывные решения 400G/800G

Высокоскоростная-кабельная разводка – это то, где индивидуализация приносит наибольшую пользу. Мы производим:

Разъемные ремни MTP-–-LC с нестандартной длиной опор, соответствующей геометрии вашей конкретной стойки

Медный-кабель прямого подключения (DAC) и активный оптический кабель (AOC) не-стандартной длины

Гибридные жгуты, сочетающие в себе различные типы разъемов (MTP-8 к LC, MTP-12 к LC и т. д.) для оборудования смешанного поколения.

Варианты разъемов с низкими-потерями (менее или равными 0,15 дБ IL) для расширенных-досягаемости или многоточечных-приложений

Каждая сборка перед отправкой проходит 100 % проверку на соответствие вашим спецификациям.-В комплект входят вносимые потери, возвратные потери и проверка полярности.

Реальные-сценарии применения в мире

В разных средах на работу разъема влияют разные аспекты. Вот что мы видели в различных типах развертывания:

Гипермасштабируемые центры обработки данных

Эти средства оптимизируют скорость работы. Когда вы развертываете тысячи подключений в неделю, трудозатраты доминируют в общей стоимости. Uniboot с push--выдвижными вкладками становится все более стандартным для новых сборок-авансовый платеж быстро окупается за счет более быстрого развертывания и снижения количества ошибок.

Типичная спецификация:OS2, однорежимный-, однозагрузочный разъем 2,0 мм, двухтактный-, переключаемая полярность, предварительно-проверенный и маркированный. Длины стандартизированы до 1 м, 2 м, 3 м и 5 м, чтобы свести к минимуму сложность инвентаризации и обеспечить возможность использования большинства сценариев-между-стойками.

Гипермасштабируемая пользовательская программа

Для развертывания 10000+ кабелей мы предлагаем:

Комплектация по стойкам или модулям: предварительно-отсортированные пучки кабелей упакованы точно так, как необходимо для каждой зоны установки.

Индивидуальная маркировка: ваша номенклатура, ваша цветовая гамма, напечатанная на заводе.

Поэтапная доставка: доставка по вашему графику, а не по нашему-еженедельному выпуску в соответствии с вашими этапами развертывания.

Выделенный буфер запасов: страховой запас хранится на нашем предприятии и доступен для доставки на той же-неделе.

Применяются оптовые цены. Свяжитесь с нами для получения подробной информации о программе.

Корпоративные центры обработки данных

Смешанная инфраструктура и более длительные циклы обновления означают, что вам часто приходится работать с существующими стандартами соединителей. Практический подход обычно многоуровневый: uniboot или push-pull в шкафах с высокой-плотностью, стандартный дуплекс в областях с меньшей-плотностью, где дополнительные расходы не оправданы.

Если вы модернизируете существующее предприятие, сначала сосредоточьте развертывание uniboot на маршрутах с наибольшей-перегрузкой. Немедленное облегчение часто оправдывает расширение подхода.

Стартовые наборы для предприятий

Не готовы к полной-миграции с высокой плотностью размещения? Мы предлагаем оценочные комплекты, содержащие как uniboot, так и двухтактные кабели стандартной длины. Протестируйте их в своей среде, получите-обратную связь от своей команды, а затем смело масштабируйте их.

Центральные офисы Telecom и комнаты для встреч в Коло-Me

Здесь надежность и стандартизация определяют решения. Многие операторы связи ведут утвержденные списки поставщиков с конкретными характеристиками разъемов. Нажимные-язычки особенно ценны в оптических распределительных шкафах, где техническим специалистам необходим доступ к отдельным соединениям, не затрагивая соседние цепи под напряжением.

Мульти-природа колорадо-сред также создает требования к подотчетности.-Чистота передачи соединителей между поставщиками имеет значение, а двух-конструкции снижают риск случайных нарушений во время работы кросс--соединения.

Операторский-класс, производство по индивидуальному заказу

Мы поддерживаем индивидуальные спецификации, необходимые крупным перевозчикам и операторам связи:

Соответствие определенным пороговым значениям вносимых и обратных потерь.

Индивидуальные цвета курток для идентификации арендаторов

Расширенные испытания на долговечность (циклов соединения 1000+)

Полная документация по отслеживанию каждого кабеля

RoHS, REACH и региональные сертификаты соответствия

Вы уже в списке утвержденных поставщиков? Сообщите нам свои требования-мы удовлетворим их в точности.

Характеристики, которые действительно имеют значение

Когда вы оцениваете варианты оптоволоконных разъемов LC, обратите внимание на следующие факторы, помимо маркетинга:

Вносимая потеря

Отраслевой стандарт для случайного соединения составляет менее или равен 0,30 дБ. Разъемы премиум-класса имеют уровень шума менее или равный 0,15 дБ по сравнению с основным эталоном. Более жесткие спецификации имеют большее значение, поскольку бюджеты каналов становятся тоньше при более высоких скоростях передачи данных.

Для сравнения: это примерно эквивалентно добавлению к вашей линии 120 метров стандартного одномодового оптоволокна. Не катастрофично для одного соединения, но это складывается, когда вы объединяете несколько точек исправления.

Пользовательские характеристики потерь

Для приложений, требующих более жестких допусков,-дальние-линии связи, системы DWDM или многопереходные-архитектуры-мы предлагаем кабели, изготовленные и протестированные с вносимыми потерями менее или равными 0,15 дБ или даже менее или равными 0,10 дБ. Каждый кабель поставляется с отдельным отчетом об испытаниях, показывающим фактические измеренные значения, а не просто «прошел/не прошел» по общему пороговому значению.

Возвратная потеря

Больше или равно 50 дБ для полировки UPC, больше или равно 60 дБ для APC. Меньшие обратные потери (более высокое значение дБ) означают меньшее отражение сигнала обратно к источнику, -критичное для аналогового видео, DWDM и некоторых высокоскоростных цифровых приложений.

Механическая долговечность

Найдите 500+ рейтинги брачных циклов. В средах с высоким-MAC соединители подвергаются большому количеству действий. Дешевые разъемы начинают портиться примерно через 200-300 циклов; качественные разъемы поддерживают характеристики до 1000+.

Расширенные возможности долговечности

Для сред с исключительно высокой активностью MAC (торговые площадки, вещательные центры, испытательные лаборатории) мы предлагаем разъемы, рассчитанные на 1500+ циклы соединения с проверенным сохранением производительности. Спросите о нашей программе продления-срока действия разъемов.

Несколько слов об обслуживании

Высокая-плотность означает больше разъемов на меньшем пространстве, а значит, больше возможностей для загрязнения. Одна частица пыли на торцевой поверхности наконечника может увеличить вносимые потери на 1 дБ или более-, что эквивалентно добавлению 400 метров оптоволокна к вашей линии связи.

Решение простое, но-не подлежит обсуждению: проверьте и очистите каждый разъем перед соединением. Очистители в один-клик позволяют быстро проводить обслуживание; при стойких загрязнениях используйте -влажные безворсовые- салфетки из IPA, а затем сухие салфетки. Всегда проверяйте после чистки, чтобы убедиться.

Если ваша команда еще не занимается этим неукоснительно, начните. Это предотвращает больше проблем, чем любая другая практика.

Когда окупается премия?

Давайте поговорим о цифрах. Разброс цен между типами разъемов реален, но зачастую меньше, чем думают люди:

Цены приблизительные; значительно варьируется в зависимости от объема, типа волокна и поставщика.

Математика безубыточности-во многом зависит от ваших расценок на рабочую силу и масштаба развертывания. При развертывании с 1000 кабелями, при котором uniboot экономит 2 минуты на каждый кабель во время установки, вы получаете экономию примерно 33 часов труда. При полной загрузке технического специалиста в размере 75 долларов в час это 2500 долларов, что зачастую достаточно, чтобы покрыть премию за разъем с оставшейся маржой.

Математика становится убедительной в постоянном обслуживании. Если в вашем учреждении выполняется 50 обновлений в месяц, а нажимные-вкладки экономят 5 секунд на каждое перемещение, предотвращая при этом одно случайное отключение в месяц, совокупное значение за 5-летний жизненный цикл инфраструктуры суммируется.

Пример использования ТШО: Средний-центр финансовых данных среднего размера

Недавно мы завершили полный анализ совокупной стоимости владения для клиента финансовых услуг, осуществляющего миграцию своей частной облачной инфраструктуры. Вот как выглядели реальные цифры:

Профиль развертывания:

Размер помещения: ~120 шкафов

Объем: уровень коммутации ядра для распределения, 5000 патч-кабелей LC-LC.

Сравнение: стандартный дуплексный LC и uniboot с нажимными-язычками

Сравнение стоимости:

Трудозатраты рассчитаны из расчета 75 долларов США в час при полной загрузке. Восстановление после инцидента включает в себя время технического специалиста и предполагаемое влияние на бизнес.

Первоначальная премия за материалы была по существу компенсирована экономией на монтажных работах в первый год. К третьему году клиент вышел вперед,-а за пять-лет совокупная стоимость владения показала экономию почти 24 000 долларов США при относительно скромном развертывании. Для более крупных объектов или предприятий с более высокими объемами MAC сроки окупаемости инвестиций значительно сжимаются.

Пользовательский анализ совокупной стоимости владения

Хотите увидеть цифры для вашей конкретной среды? Мы предлагаем бесплатное моделирование совокупной стоимости владения для квалифицированных возможностей. Укажите профиль вашего предприятия-количество шкафов, объем MAC, расценки на рабочую силу, текущие типы разъемов-и мы составим индивидуальное сравнение, показывающее прогнозируемые затраты и сроки окупаемости.

Вызов

Вот дерево решений, через которое мы проводим клиентов:

Какую самую распространенную ошибку мы видим? Чрезмерное-определение в областях с низкой-плотностью и недостаточное-определение там, где это действительно важно. Предприятие, которое повсюду устанавливает разъемы премиум-класса, тратит деньги впустую. Предприятие, которое экономит на разъемах в своих 96-портовых панелях агрегации, создает головную боль в будущем. Сопоставьте решение с конкретным ограничением в каждой зоне вашей инфраструктуры.

Для организаций, стандартизирующих спецификации разъемов на нескольких объектах, процесс выбора оптоволоконного разъема выгоден благодаря практической-оценке реальных конфигураций панелей. Образцы комплектов позволят вашей команде почувствовать разницу, прежде чем делать крупный заказ.

Консультации по дизайну

Планируете новую сборку или серьезную модернизацию? Наша техническая группа может проанализировать топологию вашей сети и порекомендовать стратегию подключения, оптимизированную с учетом ваших конкретных требований:

Разработка спецификации материалов: полные спецификации кабелей с указанием длины, количества и характеристик.

Оптимизация индивидуальной длины: минимизируйте отходы и улучшите внешний вид с помощью кабелей-подходящего размера.

Планирование поэтапного развертывания: расставьте приоритеты в зонах-воздействия, отложите менее-обновления.

Написание спецификаций: помогите вашей команде по закупкам составить четкие и точные запросы предложений.

Эта услуга бесплатна для проектов, объем которых превышает минимальный порог.

Что дальше

Оптоволоконный разъем LC уже два десятилетия является «рабочей лошадкой» центров обработки данных, и в ближайшее время он никуда не денется. Но способ развертывания LC предполагает-более плотные панели, более ограниченное пространство и более высокие скорости передачи данных. Uniboot и двухтактные-конструкции являются прямым ответом на эти реалии.

Если вы планируете инфраструктуру, которую необходимо масштабировать со 100G сегодня до 400G или 800G завтра, решения о разъемах, которые вы принимаете сейчас, будут либо поддерживать этот рост, либо ограничивать его. Сделать это заранее дешевле, чем дооснащать позже.

Есть вопросы по конкретным конфигурациям или вам нужна помощь в настройке развертывания? Наша техническая команда рассмотрела большинство крайних случаев и может подсказать вам, что работает в аналогичных средах.

Ссылки

Ассоциация телекоммуникационной отрасли. TIA-568.3-D: Стандарт оптоволоконных кабелей и компонентов.

МЭК 61754-20:2012 - Оптоволоконные соединительные устройства и пассивные компоненты. Интерфейсы оптоволоконных разъемов. Семейство разъемов типа LC.

Оптическая связь Корнинг. «800G: что нужно знать операторам центров обработки данных». Техническое описание, 2024 г.

Поправка к стандарту IEEE 802.3cu-2021 - для Ethernet: физические уровни и параметры управления для работы на скоростях 100 Гбит/с и 400 Гбит/с по одномодовому оптоволоконному кабелю.
