«Почему моя кампусная сеть 10G все еще отстает, хотя я использовал лучшее одномодовое волокно?»

Это было паническое сообщение от системного интегратора за три дня до выступления в университете.Полный оптический кампуссдавать. В лаборатории,Одномодовый против многомодовоговыглядит как простое сравнение спецификаций. На реальном рабочем месте? Другая история. Мы видели, как проекты терпели крах из-за того, что кто-то соединил синий разъем UPC с зеленым адаптером APC. Или занизили бюджет линии ОНТ. Или потратили бюджет на одномодовые трансиверы для 100-метровых дистанций, в которых можно было бы использовать более дешевую многомодовую оптику.

Поскольку FTTO стал новым стандартом, выбор оптоволокна вышел далеко за рамки «одномодового для длительного и многомодового для короткого». Если ваш подход к прокладке кабелей застрял на территории учебников,-честно говоря, возможно, вы закладываете мины для будущих обновлений.

Представьте себе: кампус из 50-зданий, которому не понадобится ни одна замена кабеля в течение 20 лет. Это обещание хорошо продуманногоРуководство по прокладке кабелей POLвыполнение. Но путь туда? Полно ловушек. LC или SC/APC? Полный одномодовый режим при горизонтальном прогоне или оставить многомодовый для экономии на оптических модулях? Одна неправильная спецификация соединителя не просто задерживает ваши сроки. Это умножает головную боль по обслуживанию на долгие годы.

Давайте пропустим определения физики, которые вы видели сто раз. Цель здесь: помочь вам принять решение «сделать все правильно с первого раза».

Цифры, которые действительно имеют значение

Вы видели стандартную сравнительную таблицу. Диаметр ядра, длина волны, расстояние. Понятно. Но эти диаграммы не расскажут вам реальной истории: выбор одномодового или многомодового решения зависит от денег. Не физика.

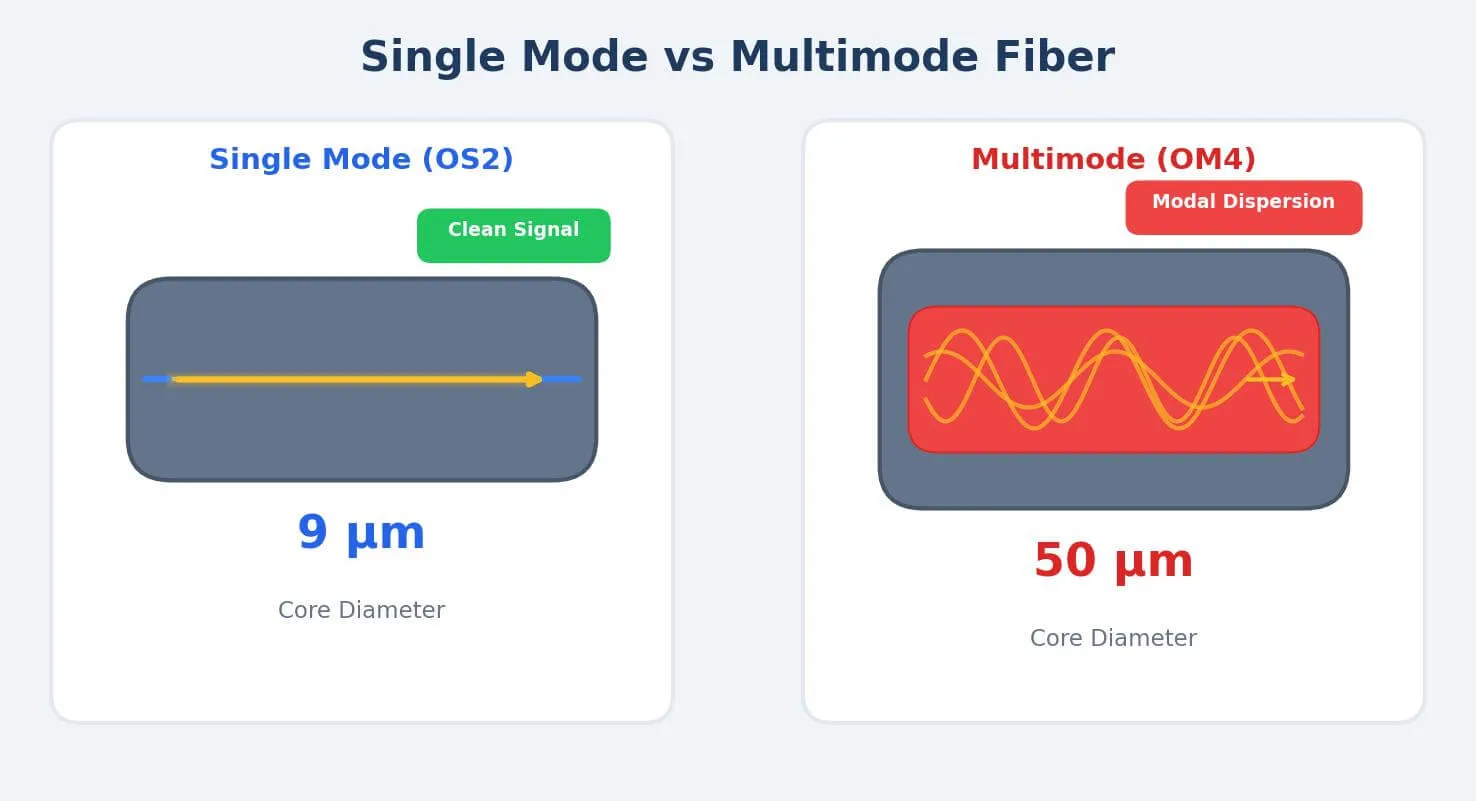

Подумайте об этом так. Одиночный режим — это спортивный автомобиль-один луч света проходит через настолько тонкий сердечник (9 микрометров), что по сравнению с ним человеческий волос выглядит толстым. Чистый сигнал, проходит 10, 20, 100 километров без наддува. Мультимод — это пикап. Более широкая сердцевина (50 микрометров-все еще тоньше волоса, но в 6 раз больше), через нее одновременно проходят несколько световых лучей. Легче работать, дешевле подключаться. Но эти прыгающие лучи начинают мешать уже через несколько сотен метров. Сигнал становится мутным.

Видите ловушку? Одномодовый кабель дешевле. Но трансиверы стоят в 3-5 раз дороже. Для кампуса с 500-портами эта разница составляет 30 000–50 000 долларов только за оптику. В наших проектах на 2023–2024 годы в Юго-Восточной Азии мы видели, как команды по закупкам обжигались именно этим однорежимным режимом расчета «с расчетом на будущее» на коротких тиражах, а затем сбивались с толку, когда затраты на трансиверы превышали бюджет.

Теперь-архитектура POL меняет все.Полный оптический кампусразвертывания с использованием POLтребоватьодиночный режим. Никакого выбора не предусмотрено. В этой технологии используется длина волны GPON-мультиплексирование с разделением-двух длин волн, движущихся в противоположных направлениях по одной нити волокна. Работает только с чистой передачей в одном режиме.

Так что, если вы создаете POL, пропустите дебаты о многорежимности. Но традиционный Ethernet? Вот гдеВыбор волокна для оптической локальной сетиусложняется.

Почему SC/APC доминирует над POL (и что происходит, когда вы смешиваете цвета)

Традиционные университетские сети выглядят как дерево. Основной коммутатор в корне, распределительные коммутаторы в филиалах, коммутаторы доступа на каждом этаже. Много оборудования, много энергии, много вещей, которые ломаются.

POL сглаживает это. Один центральный OLT подключается через пассивные разветвители к ONT на каждом столе или в комнате. Никаких промежуточных переключателей. Никаких туалетов ЦАХАЛа на каждом этаже. Только оптоволокно, разветвители, конечные точки.

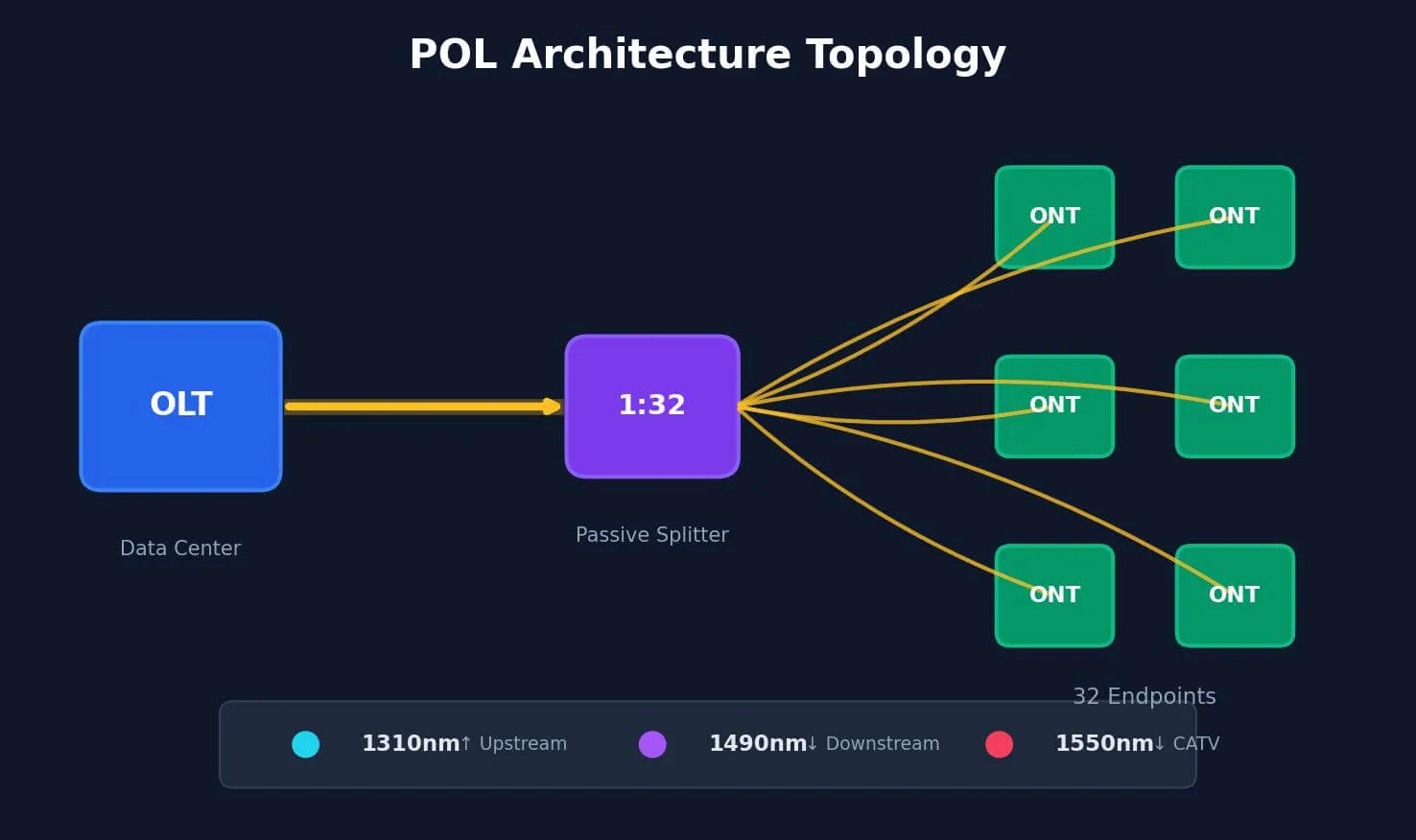

[Центр обработки данных] → OLT → Одноволокно → Разветвитель 1:32 → 32 ONT

Вниз по течению: 1490 морских миль|Вверх по течению: 1310 нм|Оба на ОДНОЙ нити волокна

Сплиттеры полностью пассивны. Никакого питания, никакой электроники, ничего, что могло бы выйти из строя. Свет от OLT попадает на делитель 1:32 и разделяется на 32 места. Как садовый шланг с 32-ходовым разбрызгивателем, за исключением того, что расщепляется лазерный свет, а не давление воды.

Важнейшая деталь, которую упускают большинство руководств: POL практически повсеместно использует разъемы SC/APC. «APC» означает наконечник с угловым физическим контактом-, отполированный под углом 8 градусов, а не плоский. Когда свет падает на плоскую поверхность (UPC), часть света отражается обратно к источнику. В двунаправленном POL эти отражения создают шум. За десятками точек подключения накапливается шум.

Наклоненная лицевая панель APC отражает отражения от ядра. Обратные потери снижаются с ~-50 дБ (UPC) до -65 дБ или лучше (APC). Примерно в 30 раз меньше отраженного света возвращается обратно. В терминах ПОЛ? Разница между чистым сигналом и ухудшенным.

Совет TIA по обучению оптоволокну формулирует это просто: SC/APC является стандартом для пассивных оптических сетей, поскольку характеристики обратных потерь имеют значение в двунаправленных системах. Не сомневайтесь,-угадайте,-это SC/APC.

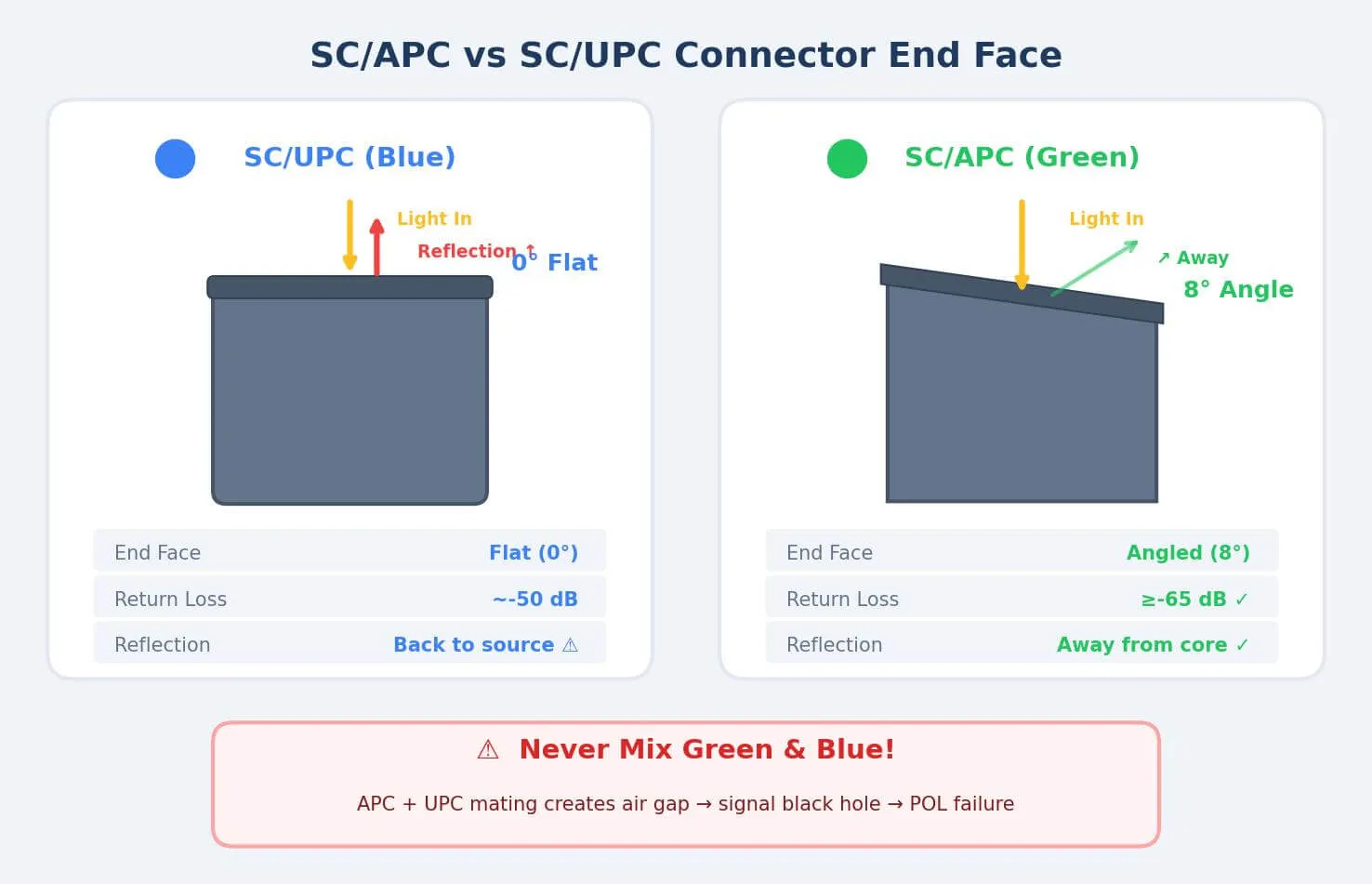

Что получится, если смешать зеленый и синий:

Мы видели это в проекте умного отеля GPON в прошлом году. Подрядчик правильно использовал SC/APC (зеленый) на-выходах разветвителя уровня пола-. Но потом раздали в номера патч-корды SC/UPC (синие) для подключения ONT. Физически он подключается. Электрически? Катастрофа.

Наклонная грань, встречающаяся с плоской гранью, создает крошечный воздушный зазор. Площадь контакта сжимается практически до нуля. Возвратные потери резко падают. Отраженная оптическая мощность вызвала срабатывание сигнализации высокого-отражения на OLT. Хуже того,-когда сигнал кабельного телевидения на длине волны 1550 нм проходил с более высокой мощностью, отражения в воздушном зазоре приводили к неоднократному отключению ONT в краевых помещениях. Гости пожаловались. Руководство в панике. Для устранения проблемы потребовалось пере-передернуть патч-корды для 200+ комнат.

В полностью-оптической сети переход зеленого-в-синий не означает "немного медленнее". Это сигнальная черная дыра. Увеличение вносимых потерь на 1 дБ выглядит незначительным-, но при разделении канала 1:64 это та соломинка, которая ломает систему.

Реальные решения по развертыванию

Магистраль от центра обработки данных до первого сплиттера.Это ваше шоссе. Все течет через него. POL означает одномодовый OS2 с SC/APC-без обсуждения. Но какой класс кабеля с предварительной-заделкой или полевой-заделкой, количество запасных волокон? Еще предстоит принять решения.

Для трасс длиной менее 2 км (большинство магистралей кампуса) стандартная OS2 справляется с этой задачей. Волокно премиум-класса с низкими-потерями? Это излишне, если только вы не используете очень длинные цепи разветвителей или не планируете модернизацию 25G-PON. Вносимые потери на разъем не должны превышать 0,3 дБ.-укажите это в своем запросе предложения, потребуйте отчеты об испытаниях.

Магистральные кабели с предварительно-зажимной заделкой стоят дороже, но позволяют сэкономить время на установку. Для больниц или университетов, где важно свести к минимуму сбои в работе? Стоило того. Новое строительство и свободное время? Завершение поля работает нормально. Для терминирования высокой-плотности на OLTоптоволоконные разъемыпредназначены для-монтажа в стойку, что упрощает идентификацию портов и доступ к ним во время обслуживания.

Распределительные кабели от сплиттеров к ONT.

Вот гдеОптоволоконные разъемы FTTOстать интересным. Ни одного кабеля-32 кабеля от каждого сплиттера к 32 точкам. Умножьте на количество разветвителей. В кампусе среднего размера могут быть 50+ разветвители, обслуживающие 1,500+ конечные точки. Множество разъемов.

SC/APC остается по умолчанию. Но сначала проверьте характеристики ONT.-Некоторые новые модели используют порты LC/APC. В этом случае вы можете проложить кабели с оконечными разъемами LC-по всей длине (чище) или использовать гибридные адаптеры SC-LC на разветвителе (добавляет точки подключения). Обычно мы рекомендуем первый вариант. Каждый адаптер является потенциальной точкой отказа.

Почему качество разъемов имеет значение в больших масштабах:

Разница в 0,1 дБ на разъем звучит тривиально. Если умножить на сотни соединений,-это не так. Типичная архитектура POL 1:32 имеет общий бюджет потерь ~28 дБ. Сплиттер съедает 15-17 дБ. Затухание кабеля требует еще нескольких усилий. Это оставляет около 8-10 дБ для всех потерь в разъемах. Дешевые разъемы приводят к превышению бюджета при длительных пробегах.

Традиционная магистральная сеть Ethernet (если вы не используете POL).Не все готовы к ПОЛ. Обновление существующей инфраструктуры? Бюджетные ограничения? Традиционный коммутируемый Ethernet по-прежнему работает. Однако разные решения по оптоволокну.

На расстоянии менее 300 метров-от этажа-до-этажа, в соседних зданиях-Многомодовый режим OM4 с дуплексной связью LC экономически целесообразен. Экономия на трансиверах (модули SR и LR) суммируется при подключении десятков коммутаторов. Расчеты переворачиваются на 300+ метрах. Многомодовые проблемы, особенно на высоких скоростях.Использование одного режима в кампусной сетимеж-построение ссылок дает неограниченный запас пропускной способности. Установите один раз, поддержите 10G, 100G, 400G-что угодно.

LC/UPC (не APC) отлично работает для Ethernet «точка-точка». Нет двунаправленного WDM, поэтому дополнительные затраты на APC и осторожность при обращении не требуются.

Подключения к рабочему столу и решение для зонального шкафа

FTTO означает, что оптоволокно доходит до стола. Среда, отличная от центра обработки данных. Кабели бьют ногами. Стулья перекатываются через них. Уборщики бьют вещи.Руководство по выбору оптоволоконного разъемадля настольных компьютеров приоритет отдается долговечности.

Волокно, нечувствительное к изгибу-(BIF),-не подлежит обсуждению. Стандартное волокно теряет сигнал при резких изгибах. Рукоятки BIF сгибаются по радиусу на 7,5 мм- сильнее, чем мизинец. Предварительно-разрезанные патч-корды (2 м, 3 м, 5 м) экономят время по сравнению с подключением в полевых условиях на каждом столе. Разница в стоимости минимальна, позволяет избежать колебаний из-за неудобного положения установки.

Задача открытого офиса:

В проекте для крупной интернет-компании-полностью открытая планировка офиса-дизайнер отказался монтировать видимые кабельные лотки на опорных колоннах. Прямая маршрутизация от магистрали к каждому рабочему столу означала, что оптоволокно будет повсюду. Кошмар, который нужно поддерживать.

Наше решение: Зональные шкафы в потолочной камере или под фальшполом. Проложите многоволоконные магистрали MPO от магистрали до каждого зонального блока. Внутри коробки выведены патч-корды LC Uniboot, обслуживающие 6-8 близлежащих рабочих станций.

Расплата? Когда рабочие станции перемещаются (а они всегда так делают), вы не затрагиваете магистральное оптоволокно в потолке. Просто поменяйте 3-метровый патч-корд в зональной коробке. Оценка нашего клиента: снижение затрат на рабочую силу MAC (перемещение/добавление/изменение) на 70%. Итого — более трех лет реорганизаций офисов.

Важная деталь: в коробках с ограниченными зонами обязательны разъемы LC Uniboot или Push-Pull Tab. Когда подключено 12 патч-кордов, стандартные разъемы LC не оставляют достаточно места для пальцев, чтобы что-либо отсоединить. Мы усвоили это на собственном горьком опыте, работая над модернизацией,-пришлось отключить половину коробки только для того, чтобы получить доступ к одному кабелю.

Денежный вопрос

Все спрашивают о стоимости. Ответ зависит от вашего срока. POL стоит дороже (OLT и ONT недешевы), но позволяет значительно сэкономить на всем остальном,-особенно в течение 10 лет.

Грубая разбивка для 500 конечных точек. Это отраслевые оценки, а не гарантированные цены.-Ваш пробег зависит от поставщика, региона и особенностей.

Где POL экономит больше всего: занимаемая площадь и мощность. Традиционным сетям необходимы шкафы ЦАХАЛа на каждом этаже,-выключатели, ИБП, кондиционеры. POL заменяет все это пассивными сплиттерами, не требующими питания и охлаждения и помещающимися в настенную-коробку размером с учебник. В документах Huawei FTTO утверждается, что снижение мощности на 50-70 %-это маркетинговая цифра, поэтому относитесь к ней скептически, но это направление реально. Меньше активных устройств означает меньше электроэнергии и меньше тепла, которое нужно отводить.

Грязь — твой враг (урок за 500 долларов)

Кое-что не подчеркивается в рекламных проспектах: загрязнение является основной причиной сбоев в оптоволоконных сетях. Это не выход оборудования из строя. Это не повреждение кабеля. Грязь.

Одномодовое волокно имеет сердцевину толщиной 9-микрометров. Невидимая для вашего глаза пыль блокирует более 10 % светопропускания. Масло отпечатков пальцев создает достаточные потери, чтобы разорвать соединение. В системах POL с ограниченным бюджетом каналов загрязнение в нескольких точках приводит к проблемам всей сети.

500 долларов, которые превратились в 5000 долларов:

Проект кампуса в Юго-Восточной Азии. Клиент урезал из бюджета примерно 500 долларов на приобретение профессиональных чистящих наборов. «Просто используйте пылезащитные колпачки и будьте осторожны». Разрешено работникам устанавливать без надлежащего инспекционного оборудования.

Через неделю после передачи обслуживания примерно в 15% каналов произошла необъяснимая потеря пакетов. Инженерной команде пришлось вернуться с рефлектометрическим оборудованием, выдернуть разъемы один за другим, осмотреть каждый торец. Вывод: большинство загрязненных наконечников были поцарапаны частицами пыли во время установки. Необратимый ущерб.

Окончательный счет: замена ~100 патч-кордов (материалы стоимостью 2000 долларов США), три дня работы двух технических специалистов (3 доллара США000+), плюс ущерб репутации в случае неудачной передачи. «Экономия» в 500 долларов обошлась им в 10 раз дороже.

Торец оптоволоконного разъема более хрупкий, чем глазное яблоко. Под 400-кратным увеличением частица пыли выглядит как кратер на Луне. Если вы не покупаете инструменты для чистки, выделите тройной бюджет на ремонт.

Осмотр перед спариванием обязателен. Волоконный микроскоп с увеличением 400x стоит несколько сотен долларов и позволяет избежать тысяч проблем при устранении неполадок. Каждый разъем проверяется перед подключением-во время установки и любого обслуживания. Протокол очистки: сначала сухая протирка (без ворса-), при необходимости влажная очистка изопропиловым спиртом 99%+, снова высушите, -осмотрите повторно. Занимает 30 секунд. Пропуск занимает несколько часов, чтобы диагностировать позже.

Планирование того, что будет дальше

Кампусное волокно служит 15-25 лет. Кабель, который вы устанавливаете сегодня, останется там, когда технологии, которые мы не изобрели, станут стандартом.

Хорошие новости для POL: физический уровень поддерживает всю дорожную карту. Текущий GPON работает на скорости 2,5 Гбит/с в нисходящем направлении.. 10G-PON (XGS-PON) уже доступен. 25G-PON в испытаниях. 50G-PON в стадии разработки стандартов. Во всех используется одно и то же волокно и разъемы-только меняется оборудование OLT и ONT.

OFS Optics отмечает, что, хотя многомодовый режим адекватно справляется с большинством корпоративных расстояний, преимущества одномодового режима в полосе пропускания становятся более выраженными по мере увеличения скорости передачи данных. Они признают тенденцию к одномодовому режиму, поскольку цены на трансиверы сокращаются.

A Полный оптический кампуспостроенный на одном режиме, обеспечивает транзитную передачу данных Wi-Fi 7 (мульти-гигабитная сеть на точку доступа), видеонаблюдение 8K и плотность Интернета вещей, которую мы не можем предсказать,-не касаясь кабелей. В этом ценность правильной организации инфраструктуры с первого раза.

Что указать в вашем запросе предложения

При выборе разъемов дляРуководство по прокладке кабелей POL-совместимое развертывание, укажите следующие минимумы:

Вносимые потери: Типично менее или равно 0,25 дБ, Максимально менее или равно 0,35 дБ.

Возвратные потери (APC): больше или равно 65 дБ.

Феррула: циркониевая керамика

Циклы сопряжения: больше или равно 500 с изменением меньше или равно 0,2 дБ.

Документация: результаты отдельных испытаний или сертификаты на партию.

Для критически важных-развертываний поставщики, имеющие-собственное производство (а не торговые компании, закупающие продукцию на нескольких заводах), обеспечивают более стабильное качество.Эволюкс Фибрапредлагает продукцию-прямо с завода с документацией по испытаниям, необходимой корпоративным проектам POL.

Коэффициенты запаса, которые стоит заложить в бюджет: 5-10 % для предварительно-сборок, 15-20 % для разъемов, устанавливаемых на месте (с учетом сбоев терминирования), 10–15 % для патч-кордов для работы с MAC-адресами первого года выпуска.

Краткий справочник

Сдвиг в сторонуПолный оптический кампусРазвитие архитектуры ускоряется по мере того, как предприятия обнаруживают экономию в эксплуатации и энергопотреблении. Независимо от того, развертываете ли вы POL в новом здании или модернизируете традиционную инфраструктуру, решения о разъемах, которые вы принимаете во время установки, определяют надежность на следующее десятилетие или два. Сделайте их правильно с первого раза.
