Почему несбалансированное разделение имеет смысл для сельских проектов FTTH

Дизайн сработал. Это был не самый эффективный способ соединить 32 дома, расположенных так тонко.

Этот разговор довольно типичен для того, что мы видим сСельский ФТТХпроекты. Проблема не в технической осуществимости,-а в экономике. И как только вы начнете оптимизировать стоимость сдачи одного дома в районах с низкой-плотностью, вы в конечном итоге серьезно столкнетесь с несбалансированным разделением.

Так что же здесь на самом деле происходит? Проблема сводится к фундаментальному несоответствию между тем, как работает традиционная архитектура PON, и тем, как физически распределяются сельские абоненты.

В густонаселенном районе у вас может быть 64 дома в радиусе 500 метров от сплиттерного шкафа. Вы устанавливаете сплиттер 1:64, подводите короткие ответвительные кабели к каждому дому, и экономика работает прекрасно. Стоимость сплиттера распределяется между 64 абонентами. Кабельные трассы короткие. Все счастливы.

А теперь представьте себе сельский маршрут. У вас около 30 домов, раскинувшихся вдоль 20 километров дороги. Некоторые группируются группами по 4–6 человек возле перекрестков. Другие сидят одни на участках площадью 40 акров. Если вы попытаетесь обслуживать их с помощью централизованного разветвителя, вы проложите отдельные волокна на многие километры, чтобы добраться до домов в дальнем конце вашей зоны обслуживания.

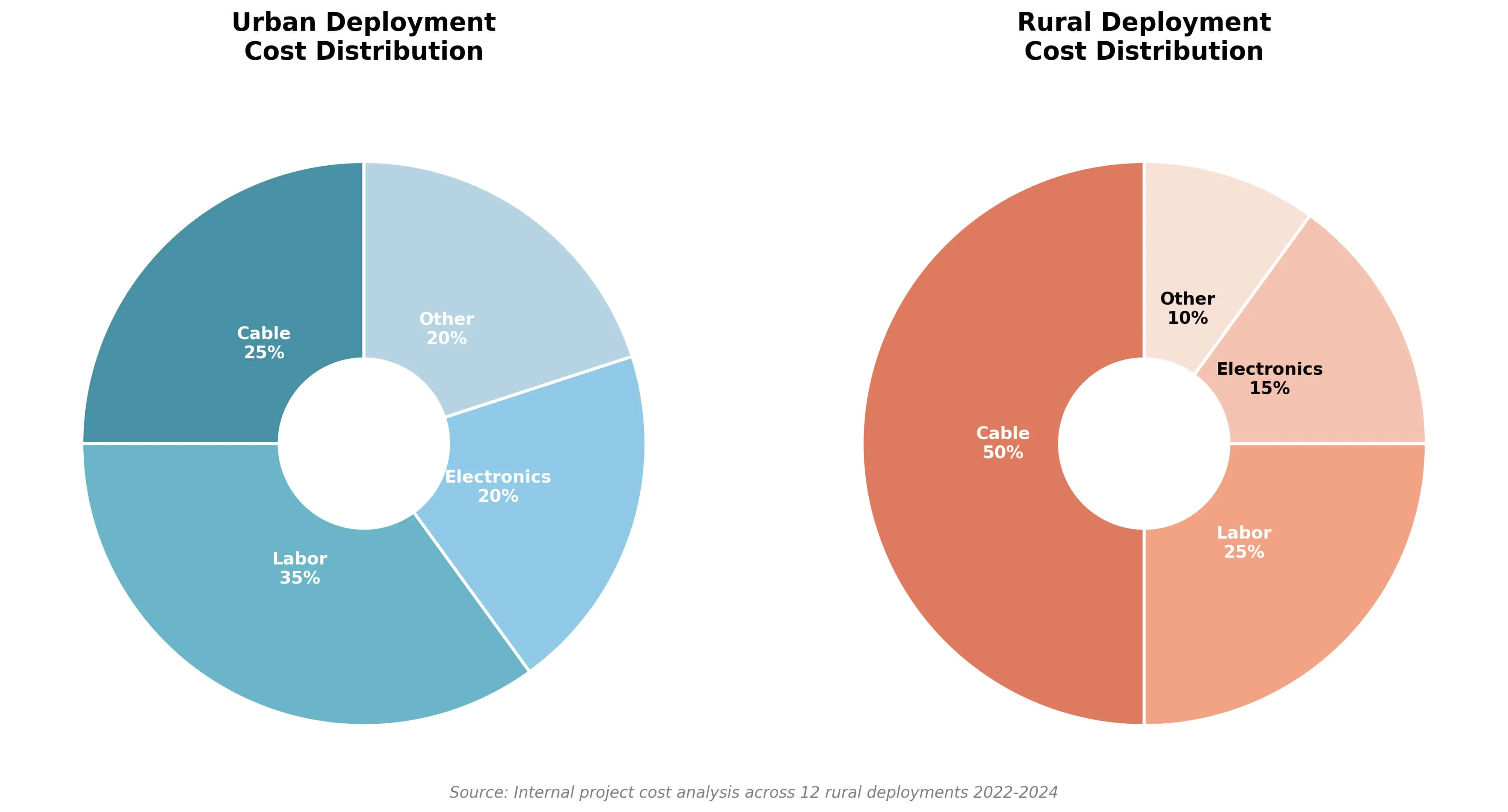

Вот на что на самом деле идут деньги в типичной сельской постройке:

Обратите внимание, что затраты на рабочую силу в обоих сценариях остаются относительно неизменными, но стоимость кабеля в сельской местности резко возрастает. Это ваша точка воздействия. Когда стоимость кабеля составляет половину стоимости проекта, а не четверть, каждое проектное решение, увеличивающее длину волокна, сильно ударит по вашему бюджету. А традиционные конструкции балансных разветвителей добавляют много ненужного волокна в сельской местности.

Альтернативный подход,-который мы рекомендовали интернет-провайдеру из Монтаны,-использует так называемое несбалансированное или асимметричное разделение. Концепция не нова. Инженеры телекоммуникаций десятилетиями использовали оптические перехватчики при передаче кабельного телевидения. Но он набирает серьезную популярностьСельский ФТТХпоскольку это напрямую решает проблему-стоимости оптоволокна.

Краткое техническое руководство, если вы мало знакомы с типами сплиттеров:

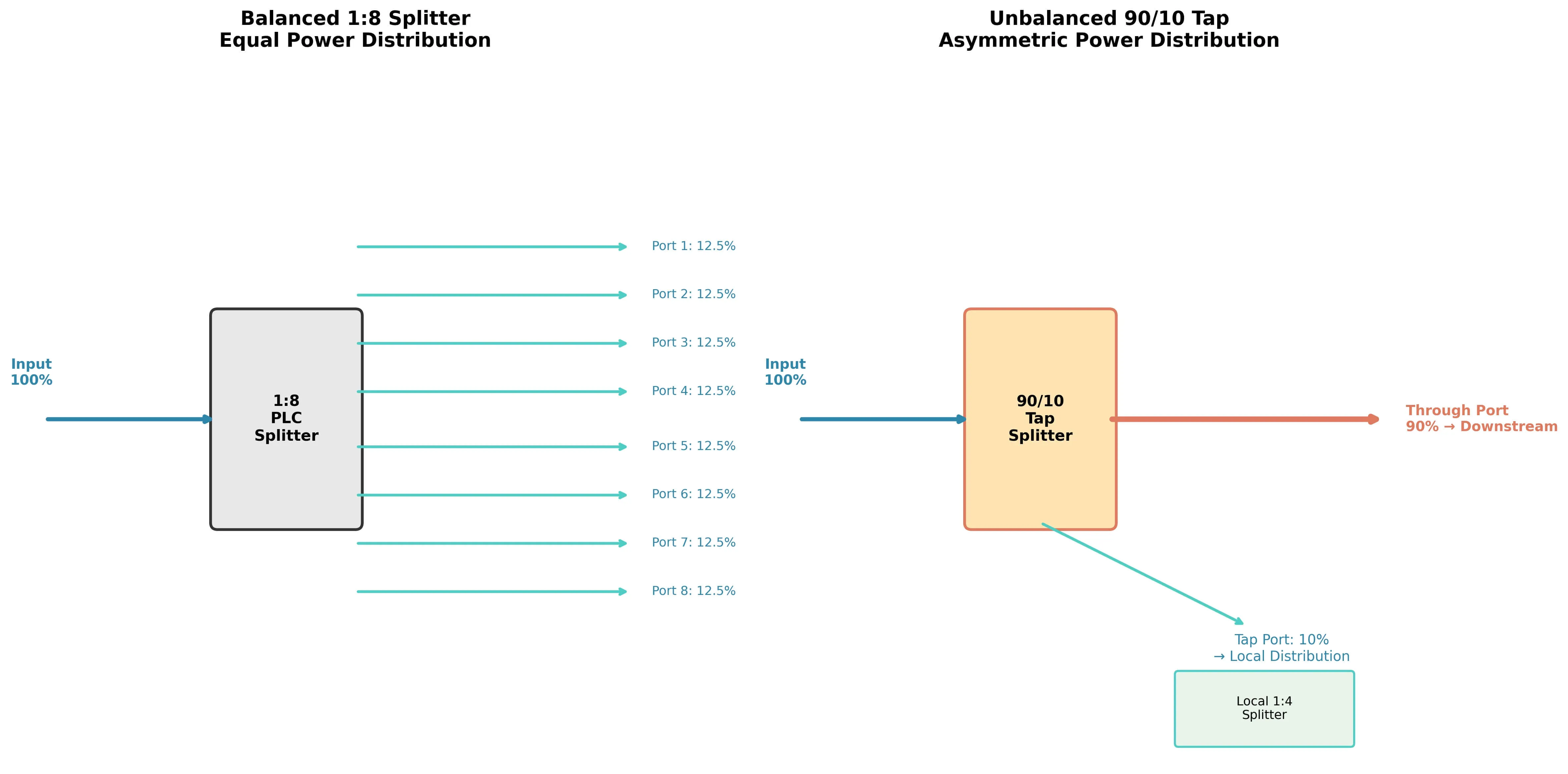

СтандартныйПЛК-сплиттерконфигурации разделяют входящую оптическую мощность поровну между всеми выходами. Сплиттер 1:8 передает 12,5% света на каждый из восьми выходных портов. Делитель 1:32 делит мощность на 32 равные части. Эти сбалансированные разветвители отлично работают, когда вам нужно обслуживать группу абонентов из одного места.

Несбалансированные сплиттеры действуют по-другому. Вместо равного деления они делят власть в соответствии с заданным соотношением,-скажем, 90/10 или 70/30. Большая часть продолжается по магистральному волокну для обслуживания последующих мест. Меньшая часть используется для обслуживания подписчиков в этот конкретный момент.

Почему это важно для сельских сетей? Потому что вы можете последовательно-подключить несколько несбалансированных ответвителей к одному магистральному волокну, извлекая в каждом месте ровно столько мощности, чтобы обслуживать местные дома, сохраняя при этом оптический бюджет для расположений дальше по линии.

Примечание наших старших инженеров по выбору передаточного отношения:

Когда мы выбираем между 90/10 и 70/30, мы не просто смотрим на значения затухания в электронной таблице. Есть практический фактор, который постоянно упускают из виду:запас для будущего обслуживания.

Вот наше практическое правило. Если в настоящее время в кластере всего 3 дома, но поблизости есть свободная земля, мы обычно рекомендуем немного большее соотношение, чем строго требует математика,-скажем, 80/20 вместо 90/10. Причина? В сельской местности отправка бригады для замены-подсоединения магистрального ответвителя обходится намного дороже, чем сэкономленная оптическая мощность, сэкономленная при минимальном использовании. Мы скорее пожертвуем 1 дБ прибыли в нисходящем направлении, чем потеряем возможность добавлять подписчиков позже без серьезной доработки. Постройте комнату «подключи и работай» прямо сейчас; вы скажете себе спасибо через два года, когда по дороге появится новый дом.

Давайте рассмотрим, как это на самом деле работает в полевых условиях. Возьмите тот проект в Монтане, о котором мы упоминали. Изучив исходный проект, мы помогли им смоделировать альтернативу с использованием распределенной архитектуры ответвителей.

Первоначальный проект предусматривал прокладку распределительного кабеля из 48-волокон на протяжении всего 18-километрового маршрута с отслаиванием волокон в различных точках для достижения абонентских кластеров. Общая длина волоконно-оптических кабелей в проекте: примерно 380.

В пересмотренном подходе использовалась двух-магистральная линия (основная и резервная) с точками ответвления в каждом абонентском кластере. В первом кластере,-приблизительно в 3 километрах от головного-конца, ответвитель 90/10 отводит 10 % оптической мощности на небольшойКоробка FDB/FATв корпусе находится сбалансированный делитель 1:8. Он обслуживает 6 близлежащих домов. Остальные 90% продолжаются по стволу.

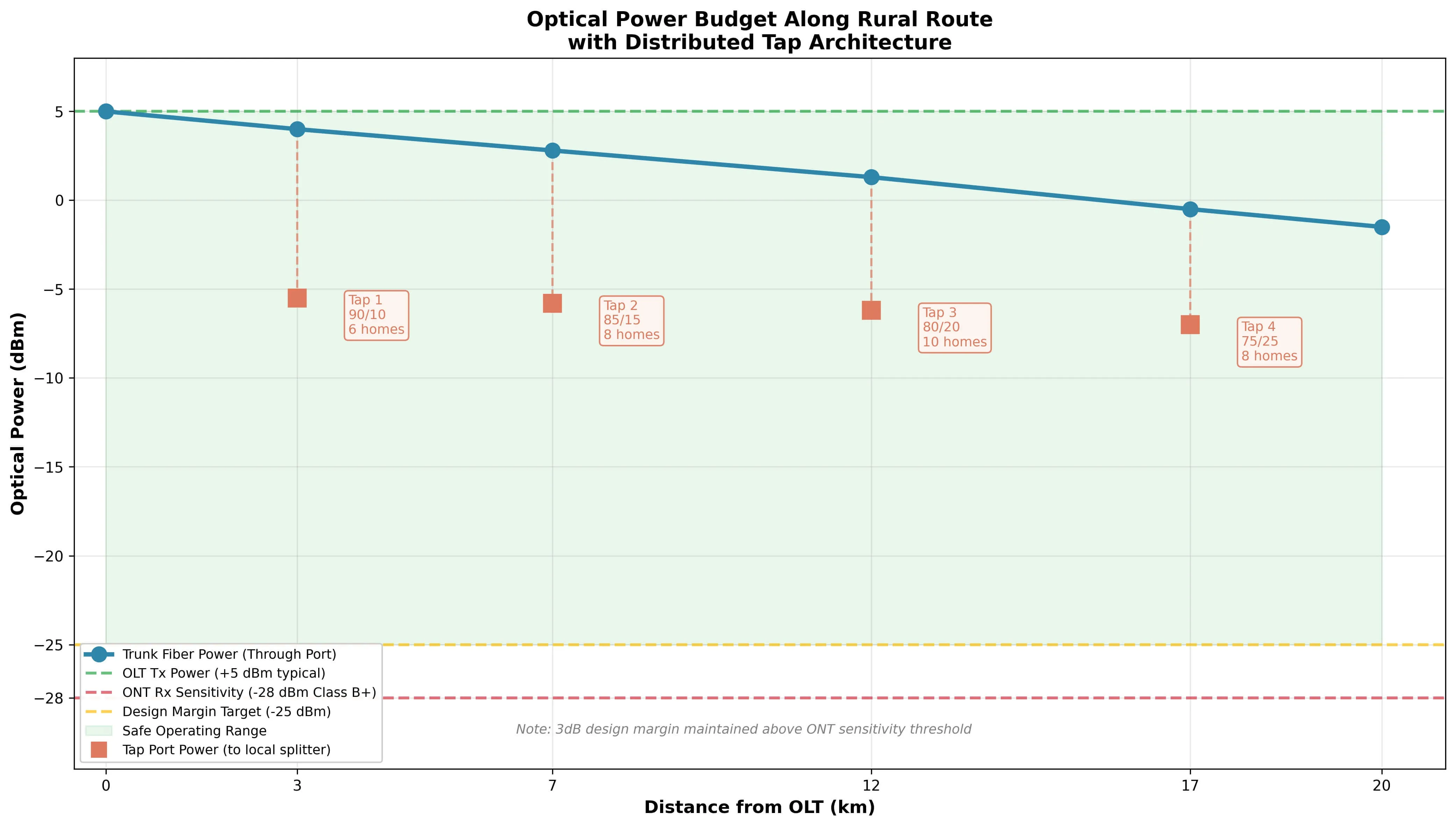

На 7-м километре еще один кран (на этот раз 85/15) обслуживает группу из 8 домов. На 12-м километре кран 80/20 обслуживает 10 домов. И так далее по маршруту, пока последний кластер не получит ту оптическую мощность, которая-все еще находится в пределах бюджета мощности GPON для правильной работы ONT.

Смета затрат на кабель основана на ценах на оптоволокно на 2024 год; Фактические затраты зависят от поставщика, типа кабеля и объема заказа.

сокращение количества клетчатки составило около 65%. Даже с учетом дополнительных кранов и корпусов в каждой точке кластера чистая экономия материалов превысила 40 000 долларов США на этом 18-километровом маршруте.

Для этого интернет-провайдера экономия в размере 40 000 долларов на кабеле означала, что они могли расширить охват оптоволокном еще двух небольших населенных пунктов, которые ранее считались «неосуществимыми» в рамках бюджета гранта. Это реальная выгода-не только в экономии денег, но и в расширении возможностей в рамках фиксированного пакета финансирования.

Интернет-провайдер продвинулся вперед с несбалансированной конструкцией. Мы поставилиПЛК сплиттерыи работал с ними над выбором коэффициента отвода для каждого узла.

Вы не можете просто натянуть отводы вдоль волокна, не понимая, что происходит с вашим бюджетом оптической мощности. Именно здесь развертывание в сельской местности становится технически интересным-и здесь у некоторых специалистов по планированию сети возникают проблемы.

Каждый компонент PON вносит потери. Само волокно ослабляет сигнал примерно на 0,35 дБ на километр при длине волны 1310 нм. Разъемы добавляют по 0,3-0,5 дБ каждый. Сращивания дают 0,1–0,2 дБ. А сплиттеры вносят потери в зависимости от их конфигурации.

Для балансных разветвителей математика проста: разветвитель 1:8 вносит потери около 10,5 дБ независимо от того, какой выходной порт вы измеряете. Все порты видят одинаковый уровень мощности.

Несбалансированные краны ведут себя иначе. Сквозной порт (передающий мощность на ответвления ниже по потоку) имеет относительно низкие потери,-обычно 0,5–2,5 дБ в зависимости от коэффициента разделения. Ответвительный порт (обслуживающий местных абонентов) испытывает более высокие потери, что соответствует меньшему распределению мощности.

В таблице ниже показаны типичные значения вносимых потерь для обычных коэффициентов отводов. Это репрезентативные цифры.-Всегда сверяйте их со спецификациями производителя реальных компонентов, которые вы развертываете.

Источник: Составлено на основе технических описаний нескольких производителей сплиттеров ПЛК, включая Corning, CommScope и различных OEM-поставщиков. Значения представляют типичную производительность при длине волны 1310/1550 нм; фактические характеристики различаются в зависимости от производителя.

Стандартная система GPON обеспечивает оптический бюджет около 28 дБ между передатчиком OLT и приемником ONT. XGS-PON предлагает 29-35 дБ в зависимости от класса трансивера. Ваша задача – обеспечить, чтобы каждый подписчик-, включая того, кто находится в самом конце вашей цепочки ответвлений, получал достаточный сигнал в рамках этого бюджета.

Предупреждение от наших полевых команд:

Многие специалисты по планированию рассчитывают этот бюджет в 28 дБ с точностью до последней десятичной точки, выжимая из канала каждый возможный километр. Но в таких местах, как Монтана или северная Скандинавия, приходится учитывать потери зимой.

Мы сами это измерили: при сильном холоде оптоволоконные кабели сжимаются, а адаптеры более низкого-качества могут вызывать незначительные физические сдвиги, которые приводят к дополнительным потерям от 0,5 до 1 дБ, которых не было в сентябре. Наше правило проектирования простое-при расчете мощности на последнем ONT в цепочке:мы обеспечиваем как минимум 3 дБ жесткого запаса. Если ваши расчеты показывают -26 дБм у конечного абонента и вы считаете, что это хорошо, вы находитесь в одной метели или в одном устаревшем разъеме от вызова службы поддержки. Не жертвуйте стабильностью соединения только ради того, чтобы сделать еще одно нажатие.

Физические компоненты имеют такое же значение, как и оптическая конструкция. Каждой точке ответвления необходим корпус, который защищает сплиттер, обеспечивает точки подключения ответвительных кабелей и выдерживает любые погодные условия, которым подвергается ваша территория обслуживания.

При развертывании в сельской местности это обычно означает установку-на открытом воздухе.Коробка FDB/FATсо степенью защиты IP55 или выше. В корпусе необходимо разместить разветвитель ответвлений и небольшой балансный разветвитель (обычно 1:4 или 1:8) для локального распределения. Количество портов должно соответствовать вашему кластеру подписчиков и иметь место для нескольких запасных портов. Варианты монтажа должны соответствовать реальным сценариям установки:-крепление на опоре, на пряди или на стене в зависимости от местоположения.

Мы видели, как проекты терпели неудачу, когда устанавливались корпуса, которые выглядели адекватно на бумаге, но не работали в полевых условиях. Коробка, рассчитанная на 8 абонентских отводов, не поможет, если вы не можете правильно проложить ответвительные кабели и управлять ими. Корпус с кронштейнами для -крепления-только к стене становится проблемой, когда половина мест расположения кранов находится на опорах.

Когда мы поставляемВолоконно-оптические клеммные коробкиВ проектах, подобных проекту в Монтане, мы уделяем особое внимание -практическим функциям-таким как выделенная внутренняя маршрутизация для модуля несбалансированного ответвителя-, чтобы обеспечить управляемость блока даже по мере роста кластеров. Гораздо важнее, чем какой-либо конкретный продукт, — соответствие характеристик корпуса реальным условиям эксплуатации. Коробка за 50 долларов, которая не защищена должным образом от пыли, обойдется вам гораздо дороже, чем коробка за 80 долларов, которая справится со своей задачей с первого раза.

Постоянно возникает один вопрос: когда несбалансированное разделение действительно имеет смысл по сравнению с традиционной сбалансированной архитектурой?

Честный ответ: это зависит от геометрии вашего конкретного маршрута. Но некоторые закономерности сохраняются довольно стабильно.

Распределенная архитектура ответвлений имеет тенденцию побеждать, когда плотность абонентов падает ниже примерно 15-20 домов на маршрут-километр. При более высокой плотности экономия на оптоволокне снижается, поскольку вы уже находитесь относительно близко к большинству абонентов, независимо от того, где вы разместили разветвитель. При более низкой плотности населения,-особенно когда дома группируются в группы, разделенные длинными участками пустой дороги, экономия быстро увеличивается.

Длина маршрута также имеет значение. На коротких маршрутах длиной менее 5–8 километров сложность управления несколькими точками ответвления может не оправдать экономию оптоволокна. На длинных маршрутах, превышающих 15–20 километров, вы часто получаете существенную экономию, которая легко перевешивает дополнительные затраты на планирование и компоненты.

Когда следует отказаться от несбалансированной архитектуры?-наш честный совет:

Послушайте, нам нравится этот подход и мы часто рекомендуем его. Но есть ситуации, когда вам следует придерживаться традиционных сбалансированных дизайнов с масштабом 1:32 или 1:64:

1. «Лесные пожары» пригородных территорий.Если ваш маршрут проходит через территорию, где в ближайшие три года ожидается масштабное жилищное строительство, несбалансированная сеть кранов быстро насытится. Дальнейшее расширение означает либо реорганизацию всего оптического бюджета, либо запуск параллельной инфраструктуры. И то и другое не весело. В таких случаях гибкость сбалансированной архитектуры,-в которой можно просто подключить неиспользуемые порты разветвителя-, оправдывает дополнительные затраты на кабель.

2. Ваши бригады технического обслуживания не чувствуют себя комфортно с рефлектометрами-.Устранить неполадки в несбалансированной сети действительно сложнее, чем простое разделение 1:32. Профиль потерь выглядит как лестница на рефлектограмме, и если ваши специалисты по эксплуатации умеют использовать только визуальный локатор неисправностей на красный-свет, им придется нелегко. Мы видели, как операторы внедряли распределенные конструкции ответвителей, а затем шесть месяцев разочаровывались, потому что каждый вызов службы поддержки занимал в два раза больше времени. Если ваша команда не готова к обучению, заплатите за дополнительное оптоволокно и упростите обслуживание.

КогдаСбалансированные и несбалансированные сплиттерыстановится опасным, мы обычно спрашиваем: насколько вы уверены в своих прогнозах по росту числа подписчиков и насколько квалифицирована ваша полевая команда? Если оба ответа «довольно надежные», несбалансированный вариант обычно выигрывает по стоимости. Если любой ответ «честно говоря, не уверен», сбалансированный вариант дает вам больше возможностей для адаптации.

Тестирование и сертификация несбалансированных сетей требует внесения изменений в стандартные процедуры PON. Несколько точек разделения создают рефлектограммы, которые отличаются от традиционных архитектур с одним-сплиттером, и техническим специалистам необходимо понимать, что они видят.

Каждое касание отображается как дискретное событие потери на рефлектограмме. Потери сквозного порта относительно невелики (менее 2 дБ для большинства коэффициентов), в то время как порт ответвления показывает большие потери, соответствующие его расчетному коэффициенту. Технические специалисты, незнакомые с этой архитектурой, иногда ошибочно интерпретируют эти ожидаемые потери как неисправности.

VIAVI и другие производители испытательного оборудования добавили специальные режимы для определения характеристик конических/несбалансированных сплиттерных сетей. Согласно технической документации VIAVI, их продукты PON OTDR теперь включают «поддержку несбалансированного разветвителя», специально для удовлетворения требований тестирования распределенных архитектур ответвлений.

Документация становится более важной при проектировании распределенных ответвителей. На каждом корпусе должен быть указан коэффициент отвода и совокупные оптические потери к этому моменту. Когда технический специалист отвечает на звонок в службу поддержки через два года после установки, ему необходимо быстро понять ожидаемые уровни мощности в этом месте, не пересчитывая весь бюджет с нуля.

Для сетевых операторов США, претендующих на федеральное финансирование,Сельский ФТТХпроекты часто имеют право на получение грантов и займов ReConnect Министерства сельского хозяйства США. С 2018 года в программу было инвестировано более 5 миллиардов долларов, обеспечивая широкополосную связь в недостаточно обслуживаемых сельских районах. Текущие требования требуют возможности симметричного обслуживания на скорости 100 Мбит/с-что вполне достижимо для правильно спроектированных сетей GPON или XGS-PON независимо от того, используете ли вы сбалансированную или несбалансированную архитектуру.

Ключевым ограничением является демонстрация того, что ваш проект действительно обеспечивает адекватное обслуживание каждого абонента. Ваши расчеты оптического бюджета должны показывать достаточный запас даже в самых отдаленных местах. Несбалансированная архитектура не меняет фундаментальных требований к производительности-, она просто меняет способ распределения оптической мощности для эффективного их удовлетворения.

Если вы планируетеСельский ФТТХразвертывание и ваши маршруты демонстрируют разрозненные, кластерные структуры абонентов, типичные для сельскохозяйственных районов, несбалансированное разделение заслуживает серьезной оценки. Возможность снижения затрат на оптоволоконный кабель на 30–50% напрямую влияет на жизнеспособность проекта, особенно там, где экономическое обоснование уже является трудным.

Технические требования не являются экзотикой. Вам нужно качествоПЛК-сплиттеркомпоненты с проверенными характеристиками как для симметричных, так и для несимметричных конфигураций. Вам нужны наружные-номинальныеКоробка FDB/FATкорпуса, соответствующие вашим сценариям установки. И вам необходимо тщательно разработать оптический бюджет, чтобы гарантировать, что каждый абонент получает адекватный сигнал.

Разница между успешным и неудачным развертыванием в сельской местности обычно заключается не в технологии,-а в том, учитывает ли конструкция сети сельские реалии, а не переносит ли городские предположения в принципиально иную среду.

Самый ценный первый шаг? Составьте карту фактического местоположения абонентов и геометрию маршрута. Правильный выбор архитектуры следует из этого анализа, а не из применения стандартного шаблона. Если вы в настоящее время составляете карту сельского маршрута и математические расчеты не сводятся, пришлите нам геометрию вашего маршрута. Мы можем провести быстрый сравнительный анализ сбалансированной и несбалансированной архитектур для вашего конкретного проекта-без каких-либо условий.Свяжитесь с нашей командой-Это именно та проблема, над которой нам нравится работать.
