Решение за одну минуту
Для большинства стандартных ODF, концевых коробок и соединений с низким---средним-одиночным-волокном250 мкм против 900 мкм оптоволоконный пигтейлрешение следует начинать с 900 мкм. Легче обращаться с разъемом и областью прокладки. Когда ограничивающим фактором становятся плотность -кассеты для сращивания, массовая-схема сварки или ограниченное пространство для трассировки, обычно лучшей отправной точкой является 250 мкм.
Диаметр буфера — это выбор механической конструкции, а не оптического класса. Пигтейл диаметром 900 мкм по своей сути не обеспечивает меньших потерь на сращивании, чем пигтейл диаметром 250 мкм, а волокно диаметром 250 мкм не уступает оптически, поскольку оно тоньше.
Это меняет инженерный вопрос. Вместо того, чтобы спрашивать, какой диаметр лучше, спросите, какое расположение волокон подходит для лотка, рабочий процесс, метод сварки и механическая защита, доступная в установке.
Что на самом деле измеряют 250 мкм и 900 мкм
Типичное телекоммуникационное одномодовое волокно-можно упростить следующим образом:

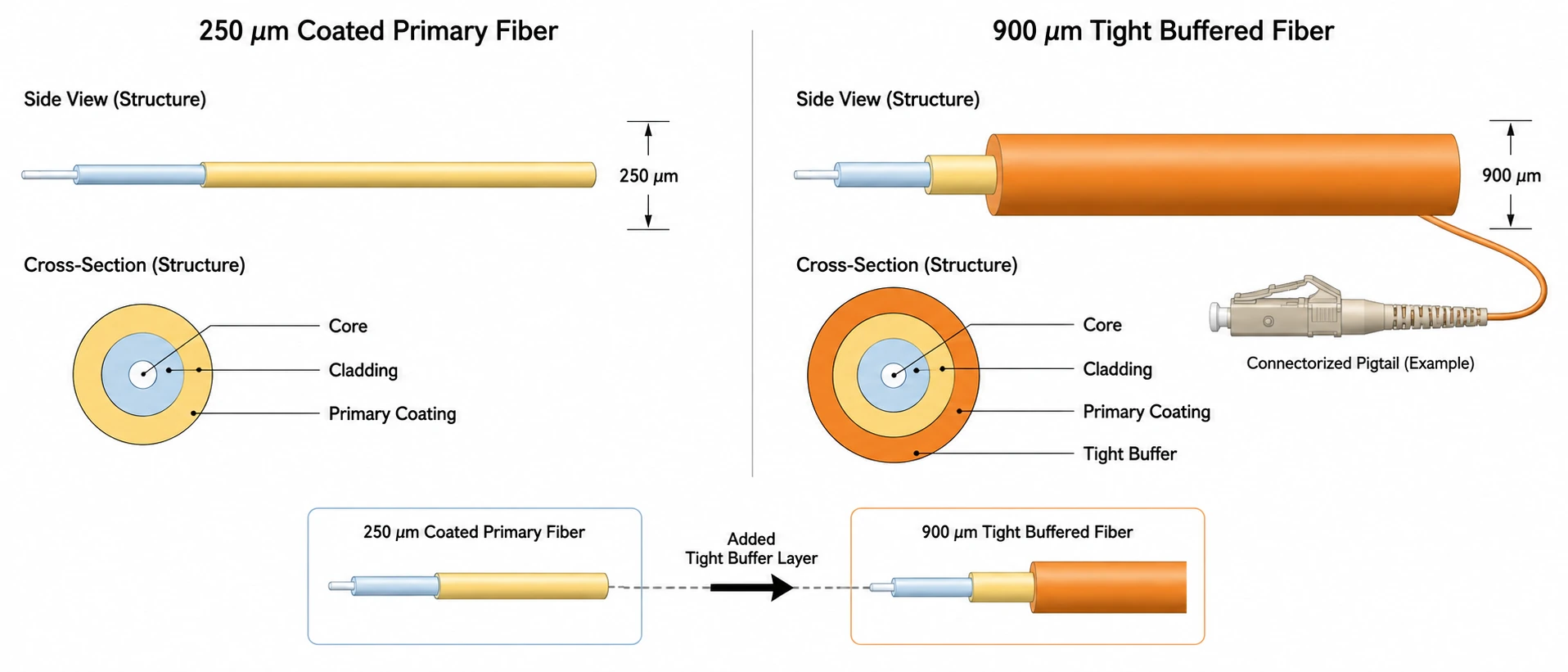

Сердечник ~9 мкм → оболочка 125 мкм → первичное покрытие ~250 мкм → дополнительный буфер ~900 мкм
Размер 250 мкм обычно относится к оптическому волокну с покрытием. Конструкция толщиной 900 мкм добавляет еще один защитный слой вокруг волокна с покрытием. Базовое оптическое волокно может по-прежнему быть волокном того же типа.
Вот почему распространенная поисковая фразаСвободная трубка 250 мкм против плотного буфера 900 мкмнужна квалификация. Волокно с покрытием толщиной 250 мкм часто встречается внутри свободных-трубчатых кабелей, тогда как волокно с плотным-буфером толщиной 900 мкм обычно используется в оконечных узлах внутри помещений. Однако сам по себе диаметр не определяет полную конструкцию кабеля.
Краткий обзор конструкции «пигтейла» 250 мкм и 900 мкм
| Инженерный фактор | Пигтейл из волокна 250 мкм | Пигтейл из волокна 900 мкм |
|---|---|---|
| Оптическое стекло | Можно использовать тот же тип волокна SM/MM | Можно использовать тот же тип волокна SM/MM |
| Диаметр оболочки | Обычно 125 мкм | Обычно 125 мкм |
| Внешняя презентация | Волокно с первичным покрытием | Дополнительный буфер вокруг волокна с покрытием |
| Умение обращаться | Более деликатный | Легче решать индивидуально |
| Механическая защита | В большей степени зависит от лотка/корпуса | Лучшая защита во время маршрутизации и подготовки |
| Плотность лотка | Выше | Ниже |
| Рабочий процесс зачистки | Меньше материала для удаления | Сильно зависит от конструкции буфера |
| Кассета с большим количеством волокон- | Часто выгодно | Может потреблять ненужный объем маршрутизации |
| Рабочий процесс массового слияния/ленты | Лучше совместим со многими плотными архитектурами. | Обычно менее привлекательны |
| Стандартное завершение ODF | Можно использовать, но защита должна быть разработана в | Обычно практическое значение по умолчанию |
Грубая геометрическая разница больше, чем первоначально предполагают диаметры. Если две круглые конструкции сравниваются только по диаметру, их площади поперечного-сечения масштабируются пропорционально квадрату диаметра:
(900 / 250)² ≈ 12.96
Это не означает, что лоток может содержать ровно в 13 раз больше волокон диаметром 250 мкм. Муфты для сращивания, требования к изгибам, провисающие петли, фиксаторы и пересечения волокон также занимают пространство. Расчет объясняет, почему замена многих секций фрезерования толщиной 250 мкм на секции толщиной 900 мкм может повлиять на лоток с большим количеством-количеств гораздо больше, чем предполагают одни только цифры диаметра.
Размер буфера не влияет на ваши оптические характеристики
Диаметр буфера не определяет вносимые потери. При сварке плавлением соответствующим оптическим интерфейсом является подготовленное стекловолокно. Покрытие или буфер удаляется из области сращивания до того, как сколотые волокна будут выровнены и сплавлены.
Ассоциация волоконно-оптических компаний описывает одномодовые-потери при сварке-сращивания как обычно0,1 дБ или меньше. Более высокие потери могут указывать на такие проблемы, как загрязнение или несовершенное соединение. Это остается проблемой качества сварки, а не доказательством того, что буфер толщиной 900 мкм пропускает свет лучше, чем покрытие толщиной 250 мкм. (Волоконно-оптическая ассоциация)
Не принимайте фразу «900 мкм для снижения потерь» как значимую спецификацию запроса предложения.
Вместо этого убедитесь, что соединяемые оптические волокна совместимы. Тип волокна и, если применимо, характеристики поля-моды имеют гораздо большее значение, чем внешний диаметр буфера. Более широкий контекст подготовки рассматривается в нашейРуководство по методам заделки оптоволоконного кабеля.
Можете ли вы соединить волокно диаметром 250 мкм методом плавления с пигтейлом диаметром 900 мкм?
Да. АВолокно от 250 мкм до косички 900 мкмпереход является нормальной архитектурой, когда основные оптические волокна совместимы.

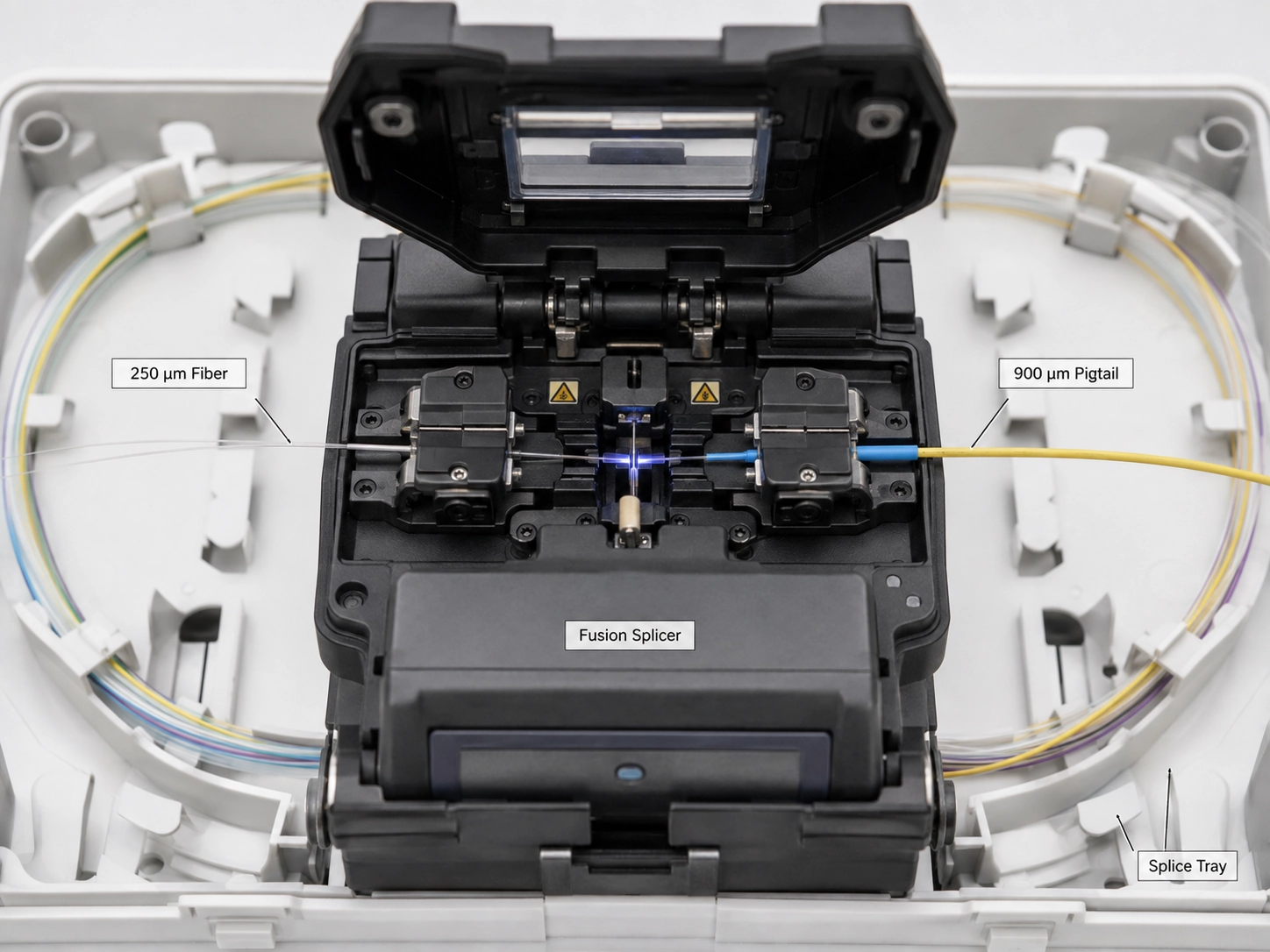

Сварочный аппарат не сваривает «материал 250 мкм» с «материалом 900 мкм». Обе защитные конструкции сняты с места сращивания. Стекло очищается и раскалывается, подготовленные волокна выравниваются и сплавляются, а готовое соединение защищается перед хранением в лотке.
FOA наглядно иллюстрирует это на примере 24-волоконного-внешнего-кабеля предприятия, в котором волокна диаметром 250 мкм соединяются с пигтейлами длиной 900 мкм с цветовой маркировкой для заделки. (Волоконно-оптическая ассоциация)
Реальное состояние — оптическая совместимость. Если два волокна имеют разные характеристики поля моды или обратного рассеяния, рефлектометр может показывать разные кажущиеся потери на сварном соединении в зависимости от направления тестирования. Двунаправленное измерение помогает правильно охарактеризовать эту ситуацию. (Волоконно-оптическая ассоциация)
Поэтому спецификация на закупку не должна отклонять архитектуру от 250 мкм- до 900 мкм просто потому, что внешние диаметры различаются.
Когда оптоволоконный пигтейл диаметром 900 мкм является лучшим инженерным выбором
A Пигтейл из волокна 900 мкм для сварки плавлениемявляется практической отправной точкой в обычном ODF или распределительной коробке, когда имеется место для прокладки кабелей и технические специалисты обрабатывают волокна индивидуально.
Стандартное ODF и телекоммуникационное окончание
Для заделки LC в ODF пигтейл длиной 900 мкм обычно обеспечивает более эффективную защиту отдельных-волокон, чем 250-мкм, если в лотке имеется достаточно места для прокладки кабеля. Это практическое применениеПигтейл из оптоволокна LC для ODFспецификации, а не просто выбирать толщину 900 мкм, потому что она толще.
Есть важная граница. Буфер толщиной 900 мкм не эквивалентен патч-корду диаметром 2,0 или 3,0 мм в оболочке. Если волокно покидает защищенный лоток и будет неоднократно выдергиваться, связываться, перемещаться или подвергаться воздействию оборудования, более безопасным будет кабель с соответствующей оболочкой или иным образом защищенный.
Коробки подключения с малым-количеством
При небольшом количестве волокон экономия объема маршрутизации обычно не является доминирующим ограничением. Если лоток уже обеспечивает защищенный путь маршрутизации, 900 мкм обычно упрощает установку и последующую идентификацию.
Это значение по умолчанию перестает работать, когда дополнительный буфер вызывает пересечение волокон, сжатие резервного хранилища или помехи крышке лотка. В этот момент геометрия корпуса стала контролирующей переменной.
Когда пигтейлы диаметром 250 мкм имеют больше смысла
A косичка из волокна 250 мкмстановится более надежным выбором, когда плотность прокладки является ограничением, а сам корпус обеспечивает необходимую механическую защиту.
Кассеты для сращивания-высокой плотности

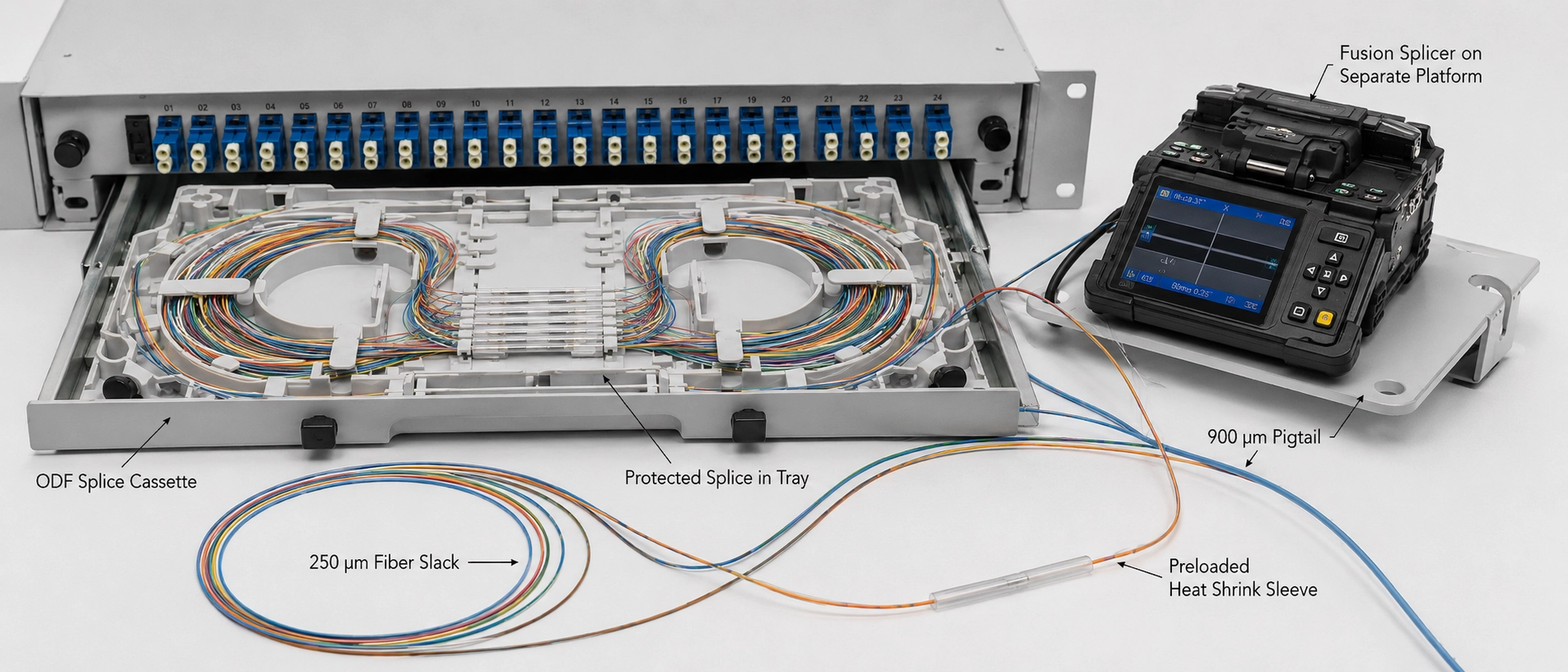

В защищенномоптоволоконный пигтейл для сплайс-кассетыКонструкция, прокладка 250 мкм уменьшает объем, занимаемый отдельными волокнами, и оставляет больше места вокруг держателей сростков и незакрепленных-путей хранения.
Именно здесь становится полезным геометрическое сравнение 12,96×. Он не прогнозирует емкость кассеты. Это объясняет, почему разница в диаметре в 650 мкм становится важной, когда она повторяется на многих отдельных участках трассы.
Состояние - механическая защита. Волокно с покрытием толщиной 250 мкм должно оставаться внутри контролируемого пути управления волокном-. Вынос незащищенного волокна диаметром 250 мкм за пределы кассеты просто заменяет проблему плотности проблемой механического-риска.
Лента и архитектура массового-слияния
Системы массовой-сварки предназначены для совместного перемещения нескольких волокон в рабочем процессе. Отдельные буферы толщиной 900 мкм могут компенсировать это преимущество плотности.
Наша позиция более конкретна, чем общепринятое правило «900 мкм в помещении, 250 мкм снаружи»:выбирайте представление, используемое архитектурой соединения, а не границу здания.
Лучшая сборка может использовать оба размера
A 250 мкм против 900 мкм оптоволоконный пигтейлсборка не требует одинакового диаметра защиты от разъема до места соединения. Это привязка к середине-точного-содержания статьи, но она также описывает важный вариант физического дизайна.
Гибридная кассета может прокладывать буферное волокно толщиной 900 мкм от панели разъема или адаптера через зону, где технические специалисты обрабатывают отдельные пигтейлы, а затем переходить в определенной защищенной точке внутри кассеты к волокну с покрытием толщиной 250 мкм для места сращивания и хранения провисания-. Секция на стороне сращивания-повышает плотность прокладки, не вынуждая секцию на стороне разъема-отказываться от защиты при обращении.
Это полезно, когда одна спецификация диаметра бланкета требуется для решения двух разных механических требований. Сторона подключения нуждается в защите при обращении, тогда как на стороне сращивания может потребоваться плотность маршрутизации.
Таким образом, при закупках «250 или 900 мкм?» иногда бывает неполным. На чертеже должно быть указано, где начинается и заканчивается каждое расположение волокон и остается ли переход защищенным кассетой.
Проблемы с установкой, которые обычно возникают после покупки
Технически совместимая спецификация волокна может по-прежнему создавать ненужные полевые работы, если поведение при зачистке, защита сращивания и геометрия лотка проверяются только после прибытия материала.
Возможность снятия изоляции является частью спецификации
Два волокна, продаваемые толщиной 900 мкм, могут вести себя по-разному во время подготовки, поскольку номинальный внешний диаметр не говорит о том, насколько прочно буфер связан с нижележащим волокном с покрытием.
Если плотно удерживаемый буфер не может быть аккуратно удален на необходимую длину препарирования, техническим специалистам не следует компенсировать это одним более сильным рывком. Более короткие сегменты зачистки уменьшают нагрузку на оголенное волокно. Если подготовка по-прежнему неудовлетворительна, перед монтажом производства следует проверить инструмент для зачистки и конструкцию буфера.
ДляПоставщик косичек из волокна 900 мкмТаким образом, запрос предложения «900 мкм» является неполным. Укажите требования к конструкции или подготовке буфера и подтвердите, что предполагаемый метод очистки совместим с ними.
Защитные приспособления для сращивания должны подходить к держателю лотка
Сварочный аппарат обрабатывает подготовленное стекло, но впоследствии лоток должен обрабатывать защищенное соединение. Таким образом, размеры протектора, держателя втулки и пути прокладки образуют одну механическую систему.
Перед заказом втулок проверьте размеры защитного кожуха, поддерживаемого держателем сращивания. Защитный элемент, который не полностью вошел в держатель, может сдвинуть переход волокна к стенке лотка и создать ненужный изгиб непосредственно рядом с защищенным соединением.
Это более полезно, чем предположение, что более длинный протектор автоматически безопаснее.
Проверьте лоток с закрытой крышкой
Устройство прокладки, которое подходит, когда кассета открыта, не обязательно является завершенной установкой.
После хранения сростков, протекторов и провисаний убедитесь, что закрытие крышки не сжимает петли, не поднимает волокна из фиксаторов и не создает резкий переход рядом с протектором. Здесь выбор буфера перестает быть сравнением каталога и становится решением-проектирования корпуса.
Что бы мы включили в запрос на оптоволоконный пигтейл
Дляизготовленная на заказ сборка оптоволоконных косичек, если указать только «250 мкм» или «900 мкм», некоторые переменные остаются неразрешенными. Два предложения могут соответствовать номинальному диаметру, но отличаться типом волокна, поведением ленты, конструкцией разъема, идентификацией и тем, как узел фактически подходит к предполагаемому лотку.
Производственный запрос предложений должен определять:

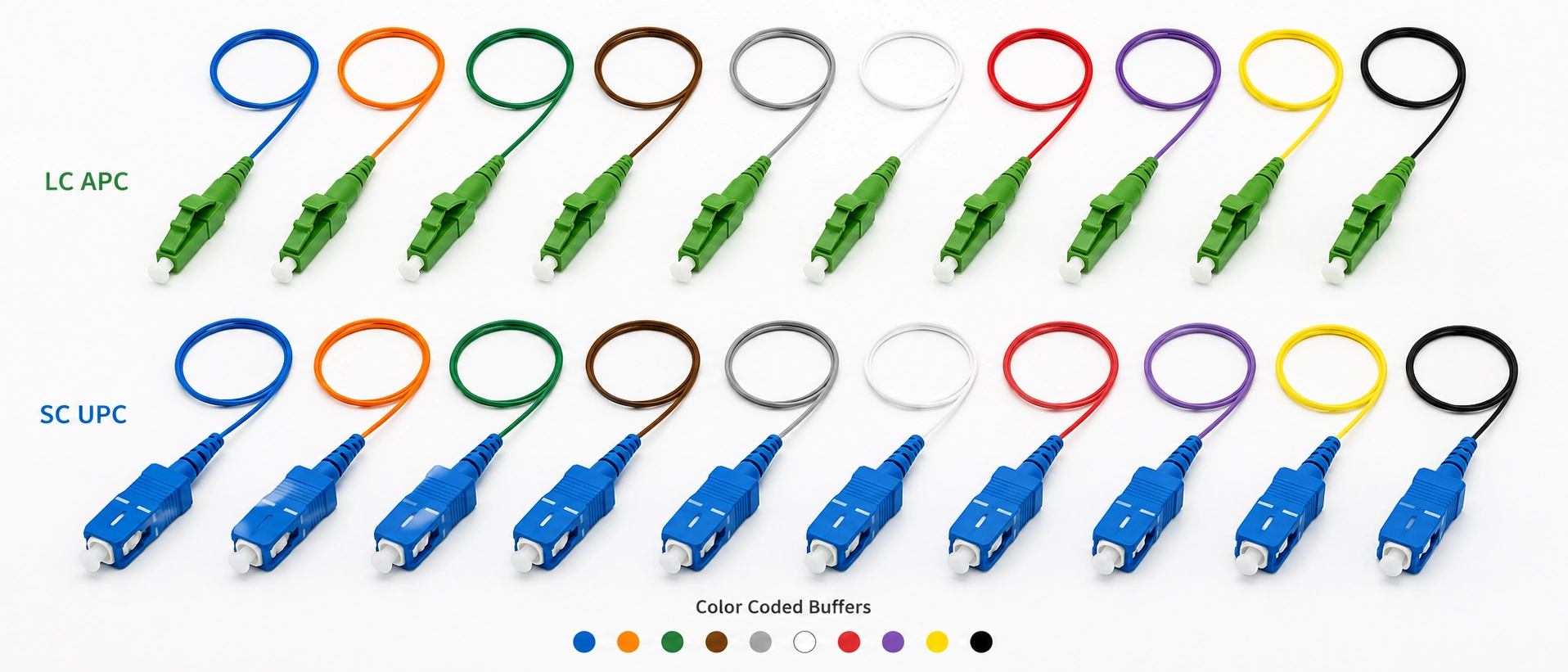

- Тип оптического волокна, например OS2/G.652.D, G.657.A1/A2, OM3 или OM4.
- Представление волокна: волокно с покрытием толщиной 250 мкм, буферное волокно толщиной 900 мкм или определенный переход между ними.
- Тип разъема, например LC, SC или FC.
- Польский тип, UPC или APC, где применимо.
- Количество волокон и их идентификация/цветовая последовательность. Если идентификация должна соответствовать кабельной системе, четко определите соглашение. Нашруководство по цветовому коду оптоволокнапокрывает этот слой.
- Длина косички и требуемый допуск.
- Критерии оптической приемки готовой сборки с разъемами.
- Среда установки и тип корпуса, например ODF, соединительная кассета, соединительная коробка FTTH или внешний-интерфейс закрытия предприятия.
Эти поля предотвращают двусмысленность спецификации, но они все равно не могут доказать, что сборка физически будет проходить через определенный корпус.
Дляоптоволоконный кабель для телекоммуникационной установки, добавление чертежа лотка или четкой фотографии маршрута в запрос предложения дает поставщику информацию, которую не может предоставить текстовая спецификация: направление выхода разъема, место перехода буфера, геометрия-держателя втулки и доступный путь для хранения провиса.
Выбирайте по архитектуре развертывания, а не по привычке
| Ситуация с развертыванием | Стартовый выбор | Инженерная причина |
|---|---|---|
| Магистральный канал OSP 250 мкм в обычный ODF | косичка 900 мкм | Более простое индивидуальное обращение; Сращивание от 250 мкм- до 900 мкм является нормальным |
| Коробка FTTH с небольшим-количеством и достаточным пространством для маршрутизации | Обычно 900 мкм | Максимальная плотность редко является решающим фактором. |
| Компактная кассета высокой-плотности | Сначала оцените 250 мкм | Уменьшает объем маршрутизации внутри защищенного пространства |
| Ленточный или массовый-макет Fusion | 250 мкм/ленточная архитектура | Сохраняет преимущество плотности метода сращивания. |
| Волокно неоднократно перемещается за пределами защищенного лотка | Ни то, ни другое не должно быть значением по умолчанию. | Используйте шнуры с соответствующей оболочкой или с механической защитой. |
Самый полезный сигнал, который учитывается при значении по умолчанию 900 мкм, — это не произвольный порог-количества волокон. Это конфликт маршрутизации. Если запланированные секции толщиной 900 мкм препятствуют сосуществованию требуемого провисания, размещения протектора или зазора крышки внутри лотка, оцените архитектуру толщиной 250 мкм.
Прежде чем опубликовать большое-количество250 мкм против 900 мкм оптоволоконный пигтейлСпецификация, сравните ее с реальным чертежом лотка. Выход разъема, положение держателя втулки-, переход буфера и запасенный провис должны работать одновременно после закрытия крышки.
Если для установки действительно требуется провод в оболочке, а не прокладка косичек, FB-LINKконфигурации оптоволоконных соединительных кабелейопишите соответствующие разъемы, оптоволокно и варианты защиты.
Часто задаваемые вопросы
В чем основная разница между оптоволоконными пигтейлами диаметром 250 мкм и 900 мкм?
Пигтейл толщиной 900 мкм добавляет защитный буфер вокруг волокна с покрытием толщиной примерно 250 мкм, поэтому практические различия заключаются в обращении, механической защите, зачистке и плотности лотка, а не в оптических характеристиках.
Могу ли я сварить волокно диаметром 250 мкм с пигтейлом диаметром 900 мкм?
Да. Если лежащие в основе оптические волокна совместимы, защитные слои удаляются с места сращивания перед сваркой подготовленных стекловолокон.
Имеет ли пигтейл диаметром 900 мкм меньшие вносимые потери?
Нет. Диаметр буфера сам по себе не уменьшает вносимые потери; оптические характеристики зависят от совместимости волокна, качества сварки, качества разъема и остальной части оптического пути.
Какой размер буфера лучше подходит для сплайс-кассеты высокой-плотности?
Пигтейл для оптоволокна толщиной 250 мкм обычно является лучшей отправной точкой, когда основным ограничением является защищенное пространство для маршрутизации, тогда как 900 мкм практично, когда требуется обрабатывать больше задач и имеется достаточно места в лотке.
Какой размер буфера следует использовать в стандартном ODF?
Пигтейл диаметром 900 мкм обычно является практическим стандартом по умолчанию для стандартного ODF с достаточным пространством для прокладки и индивидуальным сварным соединением.
Прежде чем заморозить спецификацию Pigtail
Размер буфера следует определить до того, как косичка станет фиксированной позицией заказа на покупку-. К этому моменту лоток, держатель гильзы, рабочий процесс зачистки и путь маршрутизации, возможно, уже определят, какое представление будет практичным.
Для фактического250 мкм против 900 мкм оптоволоконный пигтейлпроект, дайте FB-LINK разъем и полировку, спецификацию оптического волокна, требуемое расположение волокна, количество волокон, длину пигтейла, а также чертеж лотка или корпуса. Эти входные данные позволяют проверить предлагаемую конструкцию на соответствие требованиям к стороне соединения-и стороне завершения-до того, как спецификация будет заморожена.
Если требуется документация по испытаниям косичек-конкретного проекта, поведение при зачистке или допуски при сборке, явно укажите их в запросе предложений и запросите подтверждение относительно точной предлагаемой конструкции косичек. Не думайте, что заявление об испытаниях, опубликованное для другого оптоволоконного узла, автоматически распространяется на приобретаемый пигтейл.
