Оптический распределительный шкаф (ODF) и оптоволоконная патч-панель вмещают адаптеры, упорядочивают кабели и монтируются внутри 19-дюймовых стоек. Внешне они кажутся взаимозаменяемыми. Это не так. Каждый из них обрабатывает совершенно разные этапы оптоволоконной связи, и установка неправильного устройства в неподходящую точку топологии обычно означает его позднее отключение.
| В чем разница между ODF и патч-панелью? Оптоволоконная патч-панель против ODF: ключевые различия Хотя оптоволоконные патч-панели и ODF являются неотъемлемыми компонентами оптоволоконных сетей, между ними есть некоторые ключевые различия: Назначение: Волоконно-оптические патч-панели в основном используются для подключения и управления оптоволоконными линиями. И наоборот, ODF не только соединяют и управляют, но также защищают жилу, пигтейл оптического кабеля и настройку линии. Конструкция: Патч-панели обычно проще, чем ODF, и содержат только патч-панели и оптоволоконные адаптеры. С другой стороны, ODF включают в себя патч-панели, оптоволоконные адаптеры, а также могут включать в себя другие компоненты, такие как оптоволоконные приемопередатчики, оптоволоконные коммутаторы, оптоволоконные аттенюаторы и т. д. Применение: ODF обычно используются в-связи на большие расстояния и в крупных-сетях, а патч-панели чаще используются в локальных сетях и центрах обработки данных. Масштаб. ODF обычно поддерживает большее количество оптоволоконных соединений, что делает их более подходящими для крупномасштабных сетевых инфраструктур. Подводя итог, можно сказать, что и оптоволоконные патч-панели, и ODF служат для организации и управления оптоволоконными соединениями, но их конструкция, использование и сценарии применения различаются. При выборе между этими устройствами учитывайте их назначение, масштаб сети и конкретные требования к сети. |
Что такое оптический распределительный шкаф (ODF)?
ODF — это место, где оптоволоконные кабели, расположенные за пределами предприятия (OSP), входят в объект и организуются для внутреннего распределения. Когда армированный магистральный кабель из 288-волокон приходит с улицы, он не подключается напрямую к коммутатору. Оно поступает в ODF, где технические специалисты снимают внешнюю оболочку, разделяют отдельные пряди волокна и соединяют каждую из них сваркой воптоволоконный косичкакоторый обеспечивает конечную точку с разъемами (обычно SC, LC или FC) для перекрестного-соединения с внутренними распределительными кабелями. Во многих развертываниях FTTH ODF также содержит модули разветвителей PLC, которые делят одно фидерное волокно на несколько абонентских ветвей до того, как эти ветви покинут кадр.

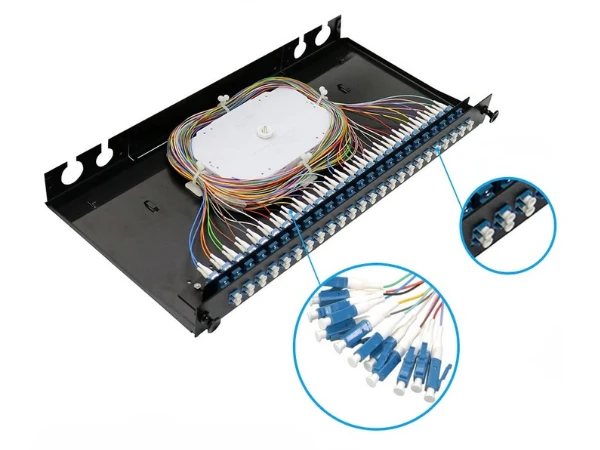

Вся эта работа по сращиванию требует защищенной среды. Корпуса ODF защищают хрупкие сварные соединения от пыли, влаги, вибрации и случайного контакта, а выдвижные-лотки для сращивания обеспечивают доступ к каждой точке соединения для OTDR-тестирования, не нарушая при этом соседние волокна. Встроенные направляющие для прокладки кабелей обеспечивают минимальный радиус изгиба каждой пряди, что имеет большее значение, чем думает большинство людей, когда сотни волокон используют один каркас. Напольный-оптический модуль ODF может вместить 576, 864 или более 1000 подключений благодаря конфигурациям модульных лотков-по этой причине их можно найти в центральных офисах операторов связи и на входах в кампусы, где сходятся десятки магистральных кабелей.
Что такое ODF и IDF?
ODF (оптический распределительный шкаф) — это устройство управления оптоволоконными кабелями, используемое для оконцевания, подключения и защиты оптоволоконных кабелей в телекоммуникационных средах и центрах обработки данных. IDF (промежуточный распределительный шкаф) — это вторичная точка распределения сети, которая расширяет возможности подключения от главного распределительного шкафа (MDF) до отдельных этажей или зон внутри здания. ODF управляет оптоволоконными сигналами, а IDF распределяет сетевые соединения конечным пользователям.
Что делает оптоволоконная патч-панель?
Оптоволоконная патч-панель представляет собой-монтируемый в стойку корпус, в котором на передней-лицевой панели расположены ряды адаптеров (дуплекс LC, симплекс SC, MTP/MPO). За панелью к задней части каждого адаптера подключаются предварительно-магистральные кабели или распределительные оптоволокно с косичками. Техник с 3-метровымоптоволоконный патч-кордподключается к передней панели и замыкает цепь активного оборудования-коммутатора, сервера, медиаконвертера.
Никаких сварочных аппаратов и лотков для сращивания. Подключите патч-корд, чтобы подключить новый сервер к сети, и отключите его, чтобы вывести из эксплуатации. Перемещения, добавления и изменения (MAC) происходят за считанные секунды. Современные панели высокой-плотности объединяют 24 дуплексных порта LC (48 волокон) в одну стойку, а кассеты MTP позволяют увеличить количество волокон до 96 или 144 на единицу. В центрах обработки данных, где каждая единица стойки представляет собой стоимость недвижимости, именно эта плотность определяет большинство решений о покупке.
Ключевые различия между ODF и патч-панелью
ODF — это место, где необработанные внешние кабели предприятия окончательно заделываются посредством сварных соединений-, которые могут оставаться нетронутыми в течение десятилетия. Патч-панель полностью построена на основе разъемов-: каждое соединение можно устанавливать и отключать вручную так часто, как того требует сеть. Различия междуоптоволоконные пигтейлы и патч-кордыотразите это же постоянное-против-гибкое разделение на уровне компонентов.
Местоположение, конструкция и мощность — все вытекает из этого одного факта. ODF располагаются у кабельных вводов, главных распределительных щитов и помещений для встреч,-построенных с тяжелыми-стальными корпусами, встроенными устройствами защиты от натяжения и большим пространством для прокладки проводов, поскольку они обслуживают бронированные наружные магистрали. Патч-панели размещаются внутри стоек для оборудования рядом с коммутаторами и маршрутизаторами, крепятся к светильнику и монтируются на направляющих-направляющих-, поскольку их задача – аккуратное управление патч-кордами в контролируемой среде внутри помещения. И хотя установка ODF может управлять тысячами оптоволоконных прядей в нескольких корпусах, патч-панель оптимизирует порт-на-плотность единицы-единицы-всего количества волокон, упаковывая их достаточно плотно, чтобы обслуживать полный шкаф с оборудованием, не теряя при этом вертикального пространства.
Где каждый из них подходит для реального развертывания
В типичной сети FTTH или FTTP ODF операторского-уровня размещается в центральном офисе или полевом шкафу. Он получает питающие кабели от магистральной сети, сращивает их в распределительные волокна и часто размещаетВолоконно-оптические разветвители ПЛКкоторые делят одно восходящее волокно на 16 или 32 абонентские ветви. Оттуда распределительные кабели разветвляются к уличным-терминалам и абонентским помещениям.
Центры обработки данных работают наоборот. Магистральные волокна от магистральной сети кампуса заканчиваются на ODF в главном помещении для входа в оптоволокно, но ежедневные--действия происходят на уровне строк, где коммутационные панели высокой-плотности предоставляют администраторам соединения портов, которые они подключают и отключают по мере изменения рабочих нагрузок. Филиал или -оборудование-этажа еще больше упрощает задачу: если поставщик услуг предоставляет предварительно-оптическое волокно, компактная настенная- патч-панель обслуживает весь объект без какого-либо сращивания.

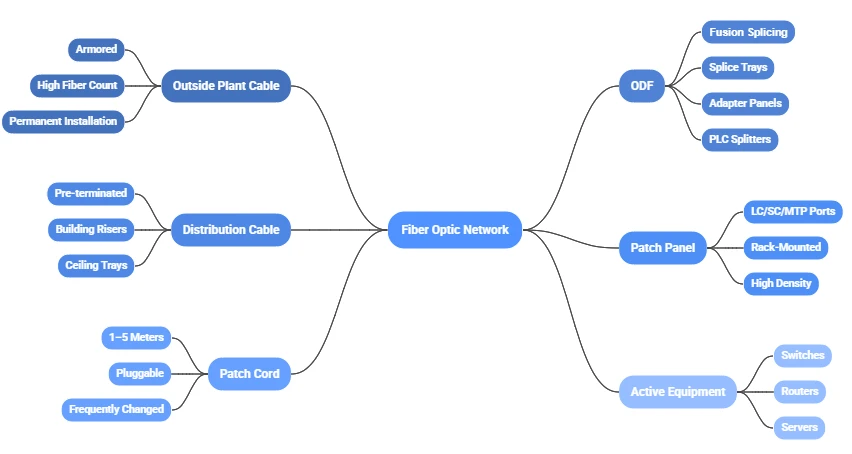

В наиболее хорошо-сетях используются оба варианта одновременно. ODF обеспечивает оконцовку магистрального кабеля и долговременные -кроссовые-соединения; патч-панель обеспечивает гибкое подключение последнего-метра к портам оборудования. Такой многоуровневый подход изолирует чувствительную среду сращивания от ежедневного ремонта, снижая риск случайного повреждения волокна. Это также означает, что при расширении сети-новый коммутатор, новый ряд серверов-единственное оборудование, которое необходимо изменить, находится на уровне коммутационной панели, а не внутри ODF.
Почему качество разъемов определяет всю систему
Основное внимание при планировании уделяется ODF и патч-панели, но основную оптическую работу выполняют разъемы. Порты адаптеров, выводы пигтейлов, сопрягаемые поверхности патч-кордов-все они добавляют вносимые потери, и эти потери накапливаются. В 144-волоконном ODF, обслуживающем плотное разделение FTTH, разница в 0,1 дБ на каждый разъем быстро накапливается в сотнях сопряженных пар.
Большая часть разницы в производительности между хорошим разъемом и плохим связана с наконечником. Прецизионно-полированная циркониевая керамика обеспечивает выравнивание сердцевин волокон с суб-микронными допусками; Плохо обработанные торцевые поверхности вызывают всплески обратных потерь, которые ухудшают качество сигналов на высокой-скорости-особенно на когерентных каналах связи 100G-и-выше, где важна каждая десятая часть дБ. Внутри ODF качество разъема имеет даже большее значение, чем в патч-панели, поскольку пигтейл, -сращенный и установленный в адаптере, предназначен для использования на протяжении всего срока службы кабельной системы. Плохойоптоволоконный разъемспрятанный в лотке для сращивания - это не то, что вы можете поменять во вторник днем.
Форм-фактор также влияет на плотность.Разъемы LC с наконечником 1,25 мм.обеспечивают примерно вдвое большее количество портов на единицу стойки по сравнению с форм-фактором SC 2,5 мм, поэтому LC доминирует в современных патч-панелях центров обработки данных и все чаще встречается в секциях адаптеров ODF. SC и FC по-прежнему занимают позиции на устаревших телекоммуникационных предприятиях, где обратная совместимость перевешивает выигрыш в плотности.
Подбор подходящего оборудования для масштаба вашей сети
Канал филиала с 12-волокнами и головная станция оператора связи с 1500-волокнами не имеют почти ничего общего с точки зрения аппаратного обеспечения, и чрезмерное указание приводит к потере денег так же надежно, как и недостаточное указание приводит к сбоям.
На более легком конце-менее 48 волокон-патч-панель, монтируемая на стене-или в стойке высотой 1U-, справляется со своей задачей самостоятельно. Например, офису SOHO, подключающемуся к GPON ONT, может потребоваться только 4- или 8-портовая оконечная панель оптоволокна рядом с точкой входа в здание. Кабели поставляются с предварительно заделанными разъемами, поэтому нечего сращивать и нет смысла инвестировать в инфраструктуру уровня ODF.
Как только количество волокон достигнет диапазона от 48-до-288, одна патч-панель уже не сможет его сократить. Многоэтажный корпоративный кампус или региональный узел интернет-провайдера такого масштаба получает выгоду от объединения выделенного ODF у главного входа со стоечными патч-панелями в каждом шкафу IDF. ODF обеспечивает чистый уровень кросс-коммутации для сращивания магистральных сетей, а нисходящие панели позволяют местному ИТ-персоналу перенаправлять соединения, даже не открывая лоток для сращивания. Выбор правильноготипы оптоволоконных разъемовна каждом уровне-полировка APC для длинных-каналов разветвления, UPC для коротких-каналов передачи данных-предотвращает каскадное распространение проблем с отражательной способностью между уровнями. Это также масштаб, при котором маркировка и документация начинают приносить свои плоды; без четкой карты портов, связывающей позиции соединения ODF с портами нисходящей патч-панели, устранение неполадок одного неисправного канала может занять целый день.
За пределами нескольких сотен волокон ODF становится постоянной инфраструктурой здания. Гипермасштабным центрам обработки данных и центральным телекоммуникационным офисам такого масштаба необходимы модульные напольные-стоячие системы со штабелируемыми сращиваемыми лотками, встроенными маршрутизирующими каналами и переходными панелями-с передним доступом, которые позволяют обслуживать горячие-коридоры, не нарушая соседних соединений. Ожидается, что установленное здесь оборудование прослужит от 15 до 20 лет. Высокий-классодномодовые пигтейлыа адаптеры,-проверенные на заводе-изготовителе на уровне ODF, стоят дороже, но они исключают постоянный поток обращений по устранению неполадок на месте, который со временем возникает при использовании дешевых компонентов.
Прокладка кабелей: упущенный из виду фактор, продлевающий срок службы оборудования
То, как волокно проходит через ODF или патч-панель, влияет на производительность так же, как и само оборудование. Нарушение радиуса изгиба, запутанные патч-корды и теснота в местах хранения — все это приводит к потерям, которые проявляются в рефлектограммах, но редко объясняются правильной причиной.
Одномодовое волокно (стандарт G.652) имеет минимальный радиус изгиба около 15 мм, и нарушение этого параметра приводит к потерям на макроизгибах, которые незаметно истощают бюджет канала. Внутри ODF зонами наибольшего-риска являются точки выхода пигтейлов, где волокна проходят от лотков для сращивания к панелям адаптеров, а также места хранения провисающего волокна, где избыточное волокно сматывается. Изогнутые направляющие каналы и держатели катушек в виде оправки-в хорошо спроектированном-устройстве ODF удерживают каждую прядь за пределами минимального радиуса-даже когда техник выдвигает лоток для обслуживания и вставляет его обратно.
На патч-панели проблема смещается с внутренних изгибов на внешний уклад шнура. Панель LC с 48-портами в загруженном центре обработки данных накапливает десятки шнуров, спадающих с ее передней панели, и без горизонтальных и вертикальных кабельных организаторов эти шнуры запутываются, тянутся за корпуса разъемов и нагружают пружину наконечника постоянной боковой силой. Это механическое давление ускоряет износ торцевой-лицевой поверхности и постепенно увеличивает вносимые потери — проблему, которую можно полностью предотвратить с помощью застежек-липучек, правильных сервисных петель и последовательной маркировки, если соблюдать дисциплину с первого дня.
Расположение ODF также влияет на то, как часто нарушаются соединения в нисходящем направлении. Когда магистральные волокна имеют достаточный эксплуатационный запас и чистые пути маршрутизации, тесты OTDR и соединения для технического обслуживания выполняются без выдергивания или затяжки какого-либо волокна. Каждый раз, когда разъем подвергается нагрузке, отсоединению и повторной установке,-на его торцевой поверхности появляются загрязнения и микро-царапины. Проектирование с учетом минимального-доступа с самого начала означает меньшее количество операций по техническому обслуживанию-, а меньшее количество операций по техническому обслуживанию означает более длительный срок службы разъема.
Собираем все вместе
ODF или патч-панель не являются решением «или/или» для большинства сетей-это вопрос того, какое устройство куда будет подключено. ODF заделывает магистральные кабели и обеспечивает долгосрочное-кроссовое-соединение. Патч-панель предоставляет техническим специалистам гибкий уровень исправлений, расположенный рядом с оборудованием. Правильная топология — это первый шаг.
Второй шаг — это все вокруг: качество наконечников и степень полировки, соответствующие каждому слою, размер корпуса на основе фактического количества волокон, а не догадок, и прокладка кабеля, защищающая разъемы от ненужных механических напряжений. Ничто из этого не является гламурной работой, но это разница между заводом по производству волокна, который работает безупречно в течение 15 лет, и заводом, который генерирует вызовы в сервисный центр каждый квартал.
