MPO/MTP Fiber: реальный разговор, который вам нужен перед строительством следующего центра обработки данных

В ноябре прошлого года мне позвонил клиент из Феникса. Они только что завершили сборку позвоночника 100G-листовой сборкой-шести месяцев планирования, прекрасной прокладки кабелей,-всего цветовой маркировки. Половина восходящих каналов не согласовывалась.

Оказалось, что кто-то схватил коробку стволов Типа Б ради конструкции Типа А. Коробки выглядели одинаково. Номера деталей отличались на одну цифру.

Четыре часа устранения неполадок. Вылет в 6 утра для ведущего инженера. Окончательный ущерб: 14 200 долларов на неотложную помощь, плюс 1 847 долларов за билет на самолет в последнюю{7}} минуту. Скриншот счета-фактуры у меня до сих пор где-то хранится.

Вот почему я пишу это. Волокно MPO/MTP — это не ракетостроение, но детали погубят вас, если вы не обратите внимания. А штрафы, зависящие от количества портов,-испортят один патч LC, вы потеряете одну ссылку. Испортите один ствол MTP — потеряете двенадцать.

MPO против MTP: давайте устраним эту путаницу

Я получаю этот вопрос постоянно. «Является ли MTP просто дорогим MPO?»

Вроде того. Но это все равно, что спросить, является ли Лексус просто дорогой Тойотой. Технически да, практически нет.

MPO — это стандарт соединителя. МЭК 61754-7, ТИА-604-5 — обычный алфавитный суп. Любой завод, имеющий форму для наконечников, может штамповать разъемы MPO.

MTP — это торговая марка американской компании Conec. Они изобрели формат multi-push-on, а затем потратили десятилетия на его совершенствование. Та же площадь основания, более жесткие допуски, лучшие материалы.

Вот что упускает из виду большинство сравнительных таблиц: забудьте о спорах о пластиковых-по сравнению с-металлическими зажимами. Это отвлечение.

Эллиптический направляющий штифт – это вся игра.

В стандартном MPO используются круглые направляющие штифты. При соединении двух разъемов круглые штыри могут слегка покачиваться в выравнивающей втулке-может быть, на микрон здесь, на микрон там. Звучит не так уж и много. Но сделайте это 200 раз, и рисунок износа станет неравномерным. Положения внешних волокон начинают смещаться. Ваши вносимые потери растут.

Эллиптические штифты MTP? Они эгоцентричны-. Каждый раз. Вы можете почувствовать разницу, когда подключаете их-когда штифт садится, слышен отчетливый щелчок, по сравнению с той неясной мягкостью, которую можно получить при использовании дешевого MPO.

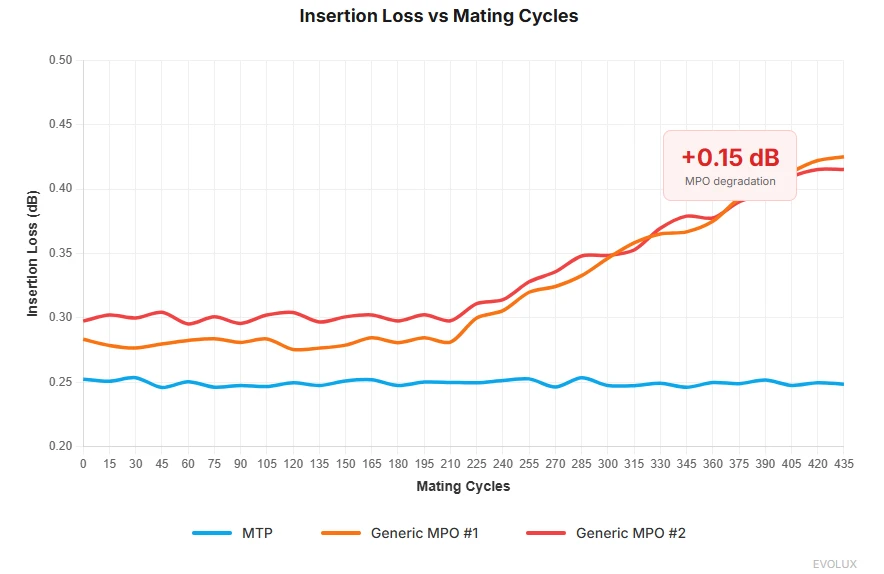

В прошлом году мы провели пыточное испытание: 437 циклов соединения шести различных образцов разъемов. К 300-му циклу два стандартных MPO показали ухудшение на 0,15 дБ в позициях 1 и 12. MTP? Ровная линия через цикл 400.

Эти 0,15 дБ не кажутся пугающими, пока вы не соедините три точки сопряжения в канале 400G с нулевым запасом.

Что внутри этих вещей

Быстрый урок анатомии, потому что понимание внутренностей помогает, когда что-то ломается.

Ферруле

Представьте себе крошечный керамический кирпич с 12 отверстиями, просверленными с точностью до 1 микрона. Человеческий волос имеет ширину 70 микрон. Мы говорим об 1/70 волоса.

В разъемах MTP наконечник плавает на пружинах. Почему? Потому что, когда вы соединяете два разъема вместе, они никогда не совпадают идеально. Поплавок позволяет микро-регулировать наконечник так, чтобы контактное давление распределялось равномерно, вместо того, чтобы стирать один угол.

Именно благодаря этому пружинному механизму не следует-сжимать разъемы MTP при их соединении. Я видел, как техники сжимали их вместе, как будто затягивали гайки. Весь смысл поплавка в том, чтобы позволить разъему найти свое собственное выравнивание. Просто нажмите до щелчка. Сделанный.

Направляющие булавки

Уже разглагольствовал об эллиптической конструкции. Сами штифты изготовлены из закаленного сплава.-они выдерживают тысячи вставок, не расползаясь.

Вилки имеют контакты. Розетки имеют отверстия. Звучит очевидно, но я видел, как люди пытались спарить самца-с-самцом в 2 часа ночи в темном кабинете. Не работает. Спроси меня, откуда я знаю.

Жилье

Стандартные корпуса MTP представляют собой цельную--полюсность и пол, устанавливаемые на заводе. Вы заказываете неправильно: либо возвращаете кабели, либо покупаете переходные панели.

Вот кое-что, о чем вам не расскажут в технических описаниях: на периферийных объектах или в промышленных средах, где не действует -климатический-контролируемый климат, дешевые пластиковые корпуса из MPO через несколько лет становятся хрупкими. В нашей лаборатории стресс-тестирования мы сравнили оригинальные корпуса MTP с обычными подделками в условиях экстремальных температурных циклов. Многие производители сокращают расходы, добавляя чрезмерное количество переработанного материала в формы корпуса.-Это вызывает деградацию молекулярной цепи, невидимую невооруженным глазом. Но после термоциклических испытаний (от -от 40 до +75 градусов усталостная прочность защелки падает более чем на 40 %. Мы получили «разрушенные» разъемы, возвращенные от клиентов, и анализ разборки неизменно показывает классическое охрупчивание материала. Вот почему мы настаиваем на использовании только высококачественной первичной полиэфиримидной (PEI) смолы. На бумаге это стоит дороже, но гарантирует, что ваши разъемы по-прежнему будут соединяться с тем же четким щелчком даже после десяти лет эксплуатации в центре обработки данных.

MTP PRO устраняет проблему с настройкой (подробнее об этом позже), но сейчас просто знайте: трижды-проверьте свои характеристики перед заказом. Процесс RMA для магистрального кабеля стоимостью 400 долларов занимает три недели.

Полярность. Обратите внимание здесь.

Я собираюсь потратить слишком много времени на этот раздел, потому что ошибки полярности составляют около 60% обращений по устранению неполадок MPO, на которых я присутствовал. Это скучно. Это утомительно. И это совершенно разрушит ваш вечер четверга, если вы проигнорируете это.

Дуплексное волокно — это просто. От Tx к Rx, от Rx к Tx. Малыш мог это понять.

Двенадцать волокон в одном разъеме? Каждая позиция имеет значение. И есть три-ТРИ-различных способа подключения этих кабелей производителями.

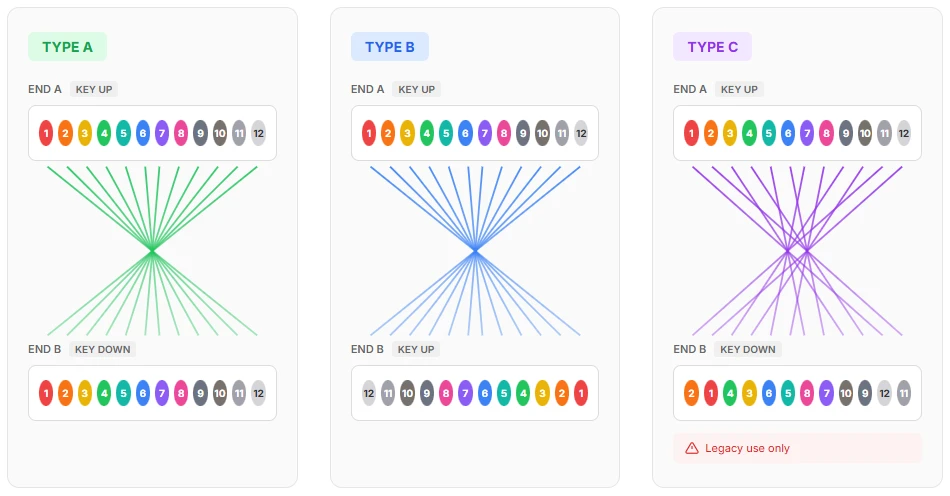

Тип А

Ключ вверх на одном конце, ключ вниз на другом. Кабель внутренне отражает массив волокон. Позиция 1 переходит в позицию 1, но физический переворот означает, что пары выстраиваются правильно для дуплексного прорыва.

Тип Б

Оба конца задвинуты вверх. Кабель меняет местами соседние пары: 1↔2, 3↔4, 5↔6 и так далее. Общий для трансиверов SR4.

Тип С

Лично я ненавижу Тип C. Конечно, стандарт его включает. А на практике? Это ловушка.

Тип C выполняет парное сальто поверх сальто типа A. Единственный раз, когда я видел его правильное использование, был в очень специфической устаревшей конфигурации Cisco, и даже тогда техник, который его установил, не оставил никакой документации. Мы потратили два дня на реверс-инжиниринг-карты полярностей.

Мой совет: если вы не используете существующую инфраструктуру типа C, притворитесь, что ее не существует. Ты будешь лучше спать.

Почему это важно в реальной жизни

Вот типичный путь-листьев:

Коммутатор Spine → Магистральный коммутатор типа B → Патч-панель MTP → Патч типа A → Листовой коммутатор

Все работает. А теперь представьте, что кто-то-может быть, подрядчик, может быть, спешащая ночная смена-техник-меняет этот багажник типа B на тип A. Коробки выглядели одинаково. Этикетки были небольшими.

Что происходит? Частичное подключение. Волокна 1-2 работают. Волокна 3-4 этого не делают. Волокна 5-6 работают. И так далее.

Симптом выглядит точно так же, как неисправный трансивер. Или грязный разъем. Или разрыв волокна. Вы потратите часы на погоню за призраками, прежде чем кто-нибудь наконец взломает картограф полярности и обнаружит настоящую проблему.

Для производителя самое страшное не сложные схемы подключения,-а "скрытые производственные ошибки". За более чем десятилетний-опыт производства мы видели, что происходит, когда в процессах сборки отсутствует надлежащий контроль. Самый распространенный вид отказа? Ошибки полярности из-за вращения оптоволоконной ленты во время заделки. Без автоматической проверки утомленные работники могут случайно повернуть ленту на 180 градусов- — ошибка, невидимая невооруженным глазом, но разрушительная для ссылки. Отчеты об анализе отказов в отрасли показывают, что на это приходится примерно 1% кабелей от объектов без мер защиты от ошибок. На нашей производственной линии мы проводим полностью автоматизированное тестирование полярности-каждый кабель перед отправкой генерирует уникальный отпечаток полярности. Управление полярностью не должно зависеть от удачи установщика; его необходимо заблокировать на заводе с помощью физической защиты от дурака и автоматической проверки.

После этого кошмара мы установили жесткое правило: при любом крупном развертывании мы случайным образом-проверяем 5 % кабелей, прежде чем они попадут в лоток. Проверьте фактическое сопоставление волокон, а не наклейку. Никогда не доверяйте этикетке.

Исправление

Документ. Все.

Прежде чем прокладывать одиночный кабель, создайте карту полярности. Электронная таблица, диаграмма Visio, набросок на салфетке-Мне все равно. Просто запишите:

Какой тип кабеля куда идет

В каком направлении смотрит ключ на каждом конце?

Каково ожидаемое сопоставление волокон-с-волокнами?

Пометьте оба конца каждого кабеля, указав тип полярности. Не только номер детали,-действительная полярность. Я использую цветную ленту: синюю для А, желтую для Б. Простая-технология, но работает.

Один клиент, с которым я работаю, печатает QR-коды, которые ссылаются на его базу данных документации. Излишнее убийство? Может быть. Но за три года у них не было инцидентов с полярностью.

Примечание. Этот двух-сегментный путь сохраняет правильную полярность для коммутации 4×25G. Поменяйте любой кабель без перерасчета, и вы будете устранять неполадки в полночь.

Математика бюджета потерь

У каждого оптического канала есть бюджет мощности. Передатчик выдает X дБм. Приемнику необходимо как минимум Y дБм. Разница заключается в вашем бюджете потерь-, который вы тратите на затухание волокна, потери в разъемах и соединения.

В 10G бюджеты потерь были щедрыми. Вы можете использовать мусорные соединители и при этом иметь запас.

При 100G математика становится сложнее.

На 400G вы считаете десятые доли дБ, как скряга, считающий копейки.

Пример 100GBASE-SR4

IEEE дает вам общие потери канала 1,9 дБ для 100G SR4 через OM4 на расстоянии 100 метров.

Давайте построим реалистичную ссылку:

100 м OM4: 3,5 дБ/км × 0,1 км=0.35 дБ

Два сопряжения MTP (переключатель→панель, панель→патч)

Если вы используете общий MPO по 0,75 дБ каждый:

Это не маржа. Это полоса ошибок вашего испытательного оборудования.

Одна пылинка на одной торцевой-грани, и вы превысили бюджет. Один кабель немного длиннее, что превышает бюджет. Один разъем, доставленный во время дневной пятничной смены на заводе, превысил бюджет.

Тот же канал с MTP Elite по 0,35 дБ каждый:

Теперь ты можешь дышать. Пыль бывает. Температуры дрейфуют. Волокна стареют. Этот запас в 0,85 дБ поглощает реальный мир.

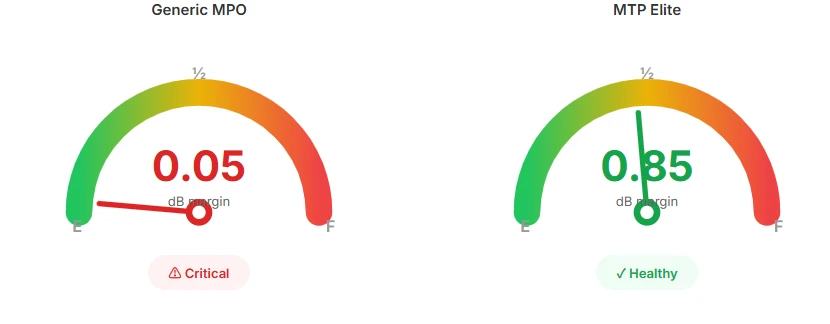

Аналогия с путешествием

Подумайте о бюджете потерь, как о поездке по пересеченной местности-с бензобаком, который невозможно заправить.

Общий MPO запускается с половины бака. Короткие поездки? Отлично. Но попытайтесь добраться из Финикса в Денвер, и вы потеете каждую милю и мчитесь на заправочную станцию ​​в дыму.

MTP Elite запустит вас по полной программе. Тот же пункт назначения, но теперь вы можете свернуть в объезд, включить кондиционер и не паниковать, когда попадаете в пробку на стройку.

Пункт назначения (ваша скорость передачи данных) не меняется. Ваш запас на сюрпризы имеет значение.

MTP Elite против Standard: когда платить премию

В США Conec продает два сорта:

Стандартный МТР:Макс. вносимые потери 0,50 дБ. Типичное значение составляет около 0,35 дБ.

МТП Элита:Макс. 0,35 дБ. Типичное значение составляет 0,15-0,25 дБ.

Elite стоит на 15–30% дороже в зависимости от количества волокон и поставщика. Стоило того?

Вот что я об этом думаю.

Станьте элитой, когда:

Ваши математические расчеты потерь оставляют запас менее 0,5 дБ после того, как все сложено.

У вас есть три или более точки сопряжения на пути

Вы делаете 400G сейчас или будете в течение 3 лет.

Кабель представляет собой магистральную инфраструктуру, которая будет оставаться в стенах еще десять лет.

Стандарт подойдет, если:

Звенья до 50 м всего с 1-2 вязками

Комфортная маржа при 40G или 100G

Патч-корды, которые вы все равно будете заменять каждый год.-Зачем переплачивать за расходные материалы?

Действительно ограниченный бюджет, и вы провели математические расчеты, чтобы доказать, что это работает.

Моё общее правило: Элит для стволов, Стандарт для патчей.

Вот логика. Стволы проходят в потолок, под пол, сквозь стены. Они остаются там 7-10 лет. Это основа вашей сети: вы абсолютно не можете экономить на потерях для инфраструктуры, к которой вы не будете прикасаться в течение десятилетия.

С точки зрения точности производства, разница между классами Elite и Standard не составляет всего лишь 0,1 дБ на бумаге. Производство разъемов элитного-класса требует расширенной супер-полировки торцевой-грани и отказа от любых наконечников с пограничными параметрами геометрии, такими как смещение вершины. Моя основная-рекомендация клиентам: багажники должны быть элитными. После того, как магистральные соединители заглублены в кабельные лотки, точки их соединения фиксируются. Патч-корды гибкие и их постоянно заменяют. Если геометрия магистрального наконечника не идеальна, не имеет значения, насколько хороши ваши патч-корды-физическое контактное давление всегда будет неравномерным. Тратьте деньги на точные неподвижные компоненты. Именно такая философия затрат действительно имеет смысл в производстве.

Патчи? Они расходные материалы. Оперативники дергают их, меняют маршрут, наступают на них, случайно перекатывают через них стулья. Средняя продолжительность жизни составляет от шести месяцев до года, прежде чем их поменяют местами. Тратить премиальные доллары на патчи Elite и при этом использовать маргинальные багажники - это наоборот,-вы полируете дверную ручку, а фундамент трескается.

Единственное исключение: если вы подключаетесь-через комнату для встреч-в Колорадо, используйте Elite везде. Вы не можете контролировать качество кабеля на другой стороне панели переключения.

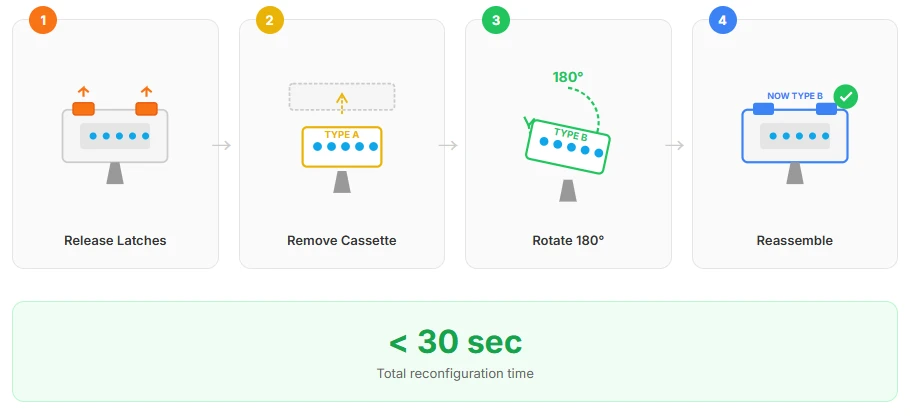

MTP PRO: ремонт в полевых условиях, который действительно работает

Традиционный MTP фиксирует полярность и пол на заводе. Неправильный заказ? Верните его, подождите три недели, объясните менеджеру проекта, почему график сдвинулся.

MTP PRO позволяет менять полярность (Тип A ↔ Тип B) и пол (мужской ↔ женский) в полевых условиях. Никаких специальных инструментов для проверки полярности-просто вскройте корпус. Для смены пола нужен инструмент для извлечения булавок, но это все равно 30-секундная работа.

Премия составляет 20-40% по сравнению со стандартным MTP. Звучит круто.

Но давайте посчитаем-ошибку:

Если вы выполняете крупное развертывание с какой-либо неопределенностью относительно того, что уже установлено, MTP PRO окупит себя в первый раз, когда что-то не соответствует чертежу.

Для совместного размещения или сред, управляемых-сторонними организациями, мы обычно рекомендуем клиентам напрямую использовать MTP PRO. В тех сценариях «черного ящика», когда вы не можете предсказать полярность или пол другого конца, возможности PRO,-изменяемые в полевых условиях, не просто удобны,-это страховка. Мы видели, как клиенты отключали целые десять-тысяч-оптических проектов на неделю, потому что оба конца оказались вилками. Как производитель, мы производим разъемы серии PRO-, чтобы передать полномочия по настройке на местах,-устраняя риски в цепочке поставок, вызванные разрывами связи на-начальных этапах.

Для небольших, хорошо-документированных сборок, где вы контролируете каждую переменную? Стандарт в порядке.

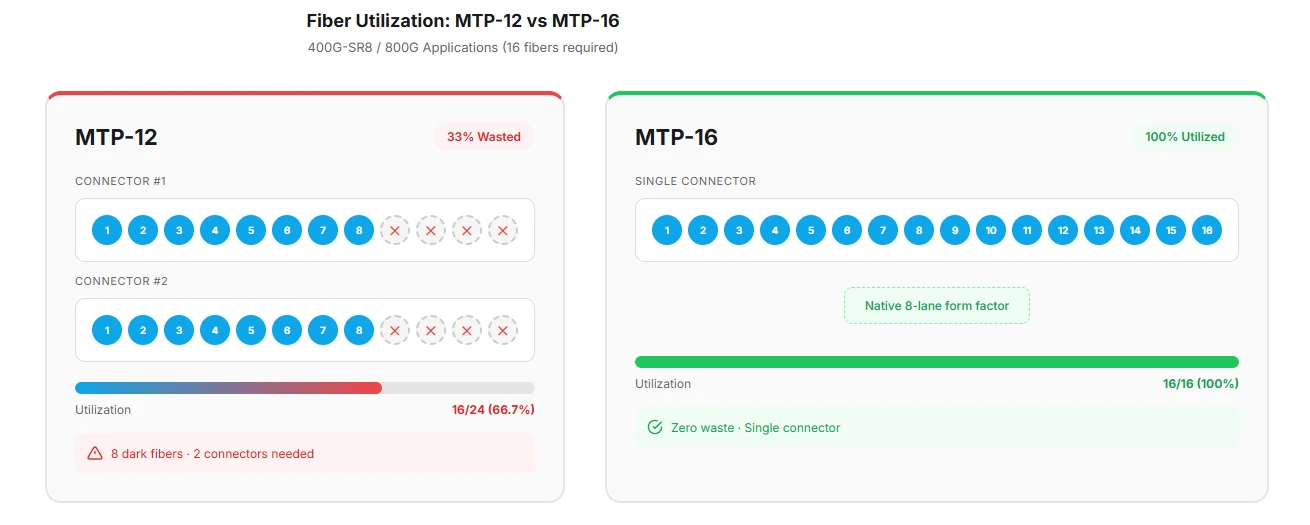

MTP-16: Хватит тратить волокно впустую

Грязный секрет 12-волоконного MTP: треть вашего волокна тратится на 8-полосные приложения.

40G использует 4 линии (8 волокон). 100G использует 4 линии (8 волокон). 400G использует 8 линий (16 волокон). 800G использует 8 линий (16 волокон).

MTP-16 это исправляет. Шестнадцать волокон, восемь дуплексных пар, ноль отходов.

Для 400G-SR8 и будущей волны 800G MTP-16 является родным форм-фактором. Если вы создаете новую инфраструктуру для обучения ИИ,-те кластеры графических процессоров, которым требуется 400G или 800G между каждым узлом, стандартизируйте MTP-16 прямо сейчас. Разница в стоимости незначительна, и через два года вы не будете вырывать 12-волоконные магистрали.

Слышал от представителя гиперскейлера в прошлом месяце: они уже взяли на себя обязательство использовать MTP-16 для всех новых сборок. Одно только улучшение использования волокна оправдывало замену инструмента.

Конец-Осмотр лица: скучная часть, которая вас спасет

Я буду краток, потому что это наименее интересная тема. Но пропуская его, люди сжигают трансиверы стоимостью 2000 долларов.

Разъемы MTP имеют 12, 16 или 24 волокна в одном наконечнике. Одна частица загрязнения на одном волокне заполняет весь разъем. Вероятность загрязнения зависит от количества волокон.

МЭК 61300-3-35 определяет чистоту. Вот резюме:

Эта основная зона-25 микрон – это жестоко. Одна пылинка. Один. И ваш канал 400G начинает выдавать ошибки CRC.

Вы не можете вручную проверить 12+ волокон на разъеме на каждом конце каждого кабеля. Получите автоматизированный зонд MTP (4000–8000 долларов США). Это окупается в первый раз, когда вы обнаруживаете загрязнение перед спариванием, а не после замены трансивера.

Протокол очистки:

1. Сначала осмотрите. Всегда.
2. В случае загрязнения: вытереть насухо. Работает в 80% случаев.
3. Все еще грязный: влажная чистка IPA.
4. Повторно-осмотрите перед спариванием.
5. Не удалось выполнить влажную чистку? Возможно, разъем поврежден. Не заставляйте это делать.

Новички ошибаются в одном: они полагают, что влажная уборка всегда более тщательна, чем сухая. Что касается разъемов MTP, это ждет катастрофа. Остатки IPA, которые не испаряются полностью, образуют липкие микро-ловушки в отверстиях направляющих штифтов-, и эти ловушки притягивают больше пыли, чем вы изначально.

Под заводским микроскопом с увеличением в 400 раз мы часто видим невидимого убийцу, оставленного после «влажной чистки»: пленки остатков IPA. Многие клиенты используют очиститель для плат или спирт высокой-концентрации, но если соотношение смеси неправильное или испарение неполное, поверхностное натяжение жидкости буквально «запирает» мелкие частицы прямо в отверстиях направляющих штифтов MTP. Вот почему некоторые кабели проходят испытания сразу после распаковки, но демонстрируют резкие потери уже после нескольких циклов соединения. Рекомендация нашей мастерской: в девяноста процентах случаев занимается химчистка. Если влажная очистка абсолютно необходима, используйте специальные чистящие растворители,-не оставляющие остатков, а затем продуйте азотом под высоким-давлением. Цель состоит в том, чтобы сохранить «первозданную целостность» торца волокна-лицевой части-без его химического разрушения при чрезмерной обработке.

Наше правило: всегда сначала сухая протирка. Приберегите влажную чистку от стойких загрязнений,-жиров на коже от пальцев технического специалиста, остатков клея и тому подобного. А если вы проводите влажную чистку, немедленно выполните два прохода сухой протирки. Думайте о MTP как о прецизионной оптике: чем суше, тем безопаснее.

Одна деталь, которую часто упускают из виду: дизайн пылезащитной крышки имеет большее значение, чем люди думают. Колпачки, которые захватывают слишком сильно, вынуждают технических специалистов дергать пыльник во время снятия, что потенциально может вызвать нагрузку на узел наконечника. При разработке наших пылезащитных колпачков мы специально разработали натяжение захвата, чтобы сбалансировать защиту от загрязнения и простоту снятия.-достаточно прочные, чтобы оставаться на месте во время работы, и достаточно свободные, чтобы с ними не приходилось бороться в 2 часа ночи в темном шкафу. Таких мелочей нет ни в одной технической документации.

Структура принятия решений

Вот шпаргалка. Но читайте звездочки-, вот где настоящее руководство.

Звездочки:

⚠️ Рядом с климатическим оборудованием или компрессорами?Вибрация со временем ослабляет соединения. Используйте MTP (металлические зажимы), даже если математические расчеты потерь говорят, что универсальный вариант подойдет.

⚠️ Лабораторная среда с постоянной реконфигурацией?MTP PRO, даже если полярность «известна». Планы меняются. Избавьте себя от головной боли.

⚠️ Подключаетесь к существующим универсальным магистралям MPO?Не тратьте деньги на патчи Elite,-сначала обновите стволы. Цепь сильна настолько, насколько прочно самое слабое звено.

⚠️ Коло, встретим-комнату?Элита везде. Вот в чем особенность колокейшна: вы не можете проверить, что находится по другую сторону этой демаркационной панели. Вы понятия не имеете, используют ли они качественные перемычки или самое дешевое, что может найти их отдел закупок. Вы можете контролировать свою сторону соединения. Переход на уровень Elite с вашей стороны дает дополнительные 0,3 дБ запаса-а в среде «черного ящика», где вы не видите половину канала, этот запас часто представляет собой разницу между постоянным зеленым светом и мигающим желтым сигналом тревоги.

Для оптоволоконных магистралей, кассет и коммутационных модулей MPO/MTP, охватывающих весь этот диапазон, вы можете найти подробные характеристики и наличие на складе вКаталог ЭВОЛЮКС. В нашем разделе оптоволоконных разъемов представлены варианты MTP-12, MTP-16 и PRO — все они изготовлены с соблюдением протоколов контроля качества и проверок, описанных в этом руководстве.

Волокно MPO/MTP не является сложным, если усвоить три вещи:

Качество соединителя зависит от скорости.40G прощает неряшливость.. 400G нет.

Ошибки полярности выглядят так же, как и все, кроме ошибок полярности.Документ перед установкой.

Бюджеты потерь меньше, чем вы думаете.Посчитайте. Если это близко, обновите спецификацию разъема.

И одно личное мнение: MTP Elite на магистральных магистралях почти всегда стоит переплаты. Общая разница в стоимости строительства центра обработки данных представляет собой ошибку округления по сравнению с одной ночью аварийного устранения неполадок.

Ссылки

1. Спецификации Conec MTP для США: https://www.usconec.com/
2. Руководство по соединителю MTP FS.com: https://www.fs.com/blog/a-полное-руководство-по-mtp-connector-958.html
3. TIA-568.3-D: Стандарт компонентов оптоволоконных кабелей
4. МЭК 61754-7: Технические характеристики семейства разъемов MPO
5. МЭК 61300-3-35: Критерии проверки торцевой поверхности
6. IEEE 802.3bm/cm: оптические стандарты 100G и 400G
