Что такое ОДФ? Объяснение оптического распределительного шкафа

Оптическая распределительная рама, обычно сокращаемая до ODF и иногда называемая волоконно-оптической распределительной рамой, представляет собой структурированную точку, где оптоволоконные кабели заделываются, сращиваются, исправляются и защищаются. Вы найдете ODF в телекоммуникационных помещениях, сетях FTTH, центрах обработки данных, корпоративных зданиях и системах промышленной связи. Это руководство написано с точки зрения инженеров, которые поддерживают проекты оптических распределительных сетей (ODN) и доступа к оптоволокну, поэтому цель состоит не только в том, чтобы перечислить существующие типы ODF, но и помочь вам подобрать кадр в соответствии с количеством ваших волокон, пространством для установки, форматом разъема, требованиями к сращиванию и долгосрочным-планом расширения.

Когда покупатели сравнивают варианты, практический вопрос редко звучит так: «Какие типы доступны?» Обычно это вопрос «какой тип ODF действительно подходит для моего сайта и что мне нужно подтвердить у поставщика, прежде чем разместить заказ?» В разделах ниже даны ответы на оба вопроса, а завершается статья руководством по выбору, контрольным списком спецификаций, примерами рабочей конфигурации и часто задаваемыми вопросами.

Что такоеОптический распределительный шкаф(ОДФ)?

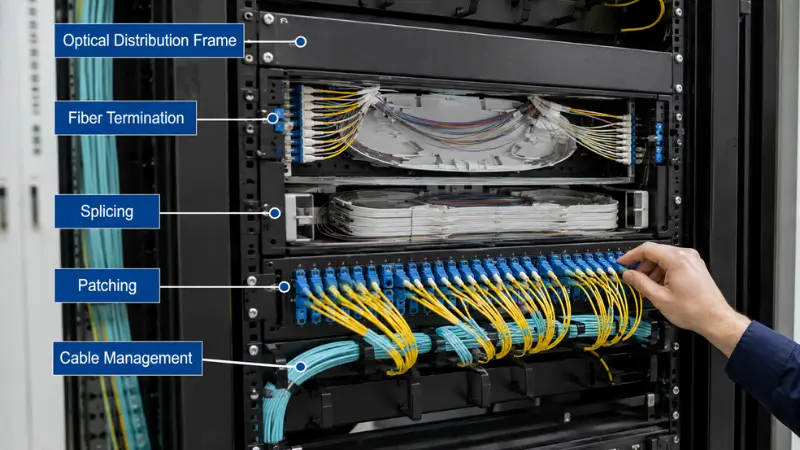

Оптический распределительный шкаф — это корпус управления оптоволокном, используемый для терминирования, сращивания, исправления, защиты и организации оптических волокон. Входящие кабели подключаются к исходящим волокнам, пигтейлам, патч-кордам или пассивным компонентам, таким как разветвители, и каждое соединение маркируется, защищено и доступно для обслуживания, а не оставлено незакрепленным внутри коробки.

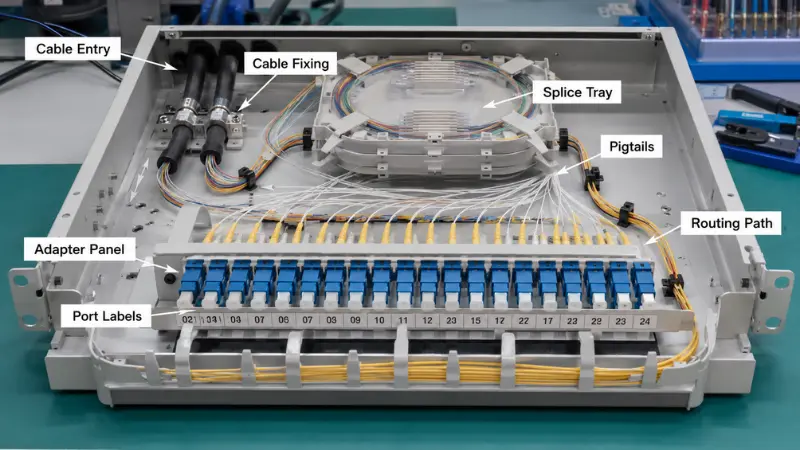

В повседневной работе-хорошо спроектированный ODF обеспечивает оконцовку оптоволокна, защиту сварных соединений, прокладку патч-кордов, фиксацию провисания кабеля, защиту разъемов, а также тестирование или реконфигурацию сети. Причина этого скорее конкретная, чем косметическая: когда неисправность возникает в нерабочее время, рама с четкой нумерацией портов и доступными лотками для сращивания позволяет технику изолировать и отремонтировать соединение за считанные минуты, в то время как переполненная, немаркированная рама превращает ту же работу в часы ручного отслеживания волокон. Многие из тех же функций терминирования и защиты также присутствуют в компактном исполнении.оптоволоконные терминалы и распределительные коробкииспользуются ближе к абоненту, поэтому эти два семейства продуктов легко спутать. Мы вернемся к этому различию позже.

Основные типы оптических распределительных шкафов

ODF можно сгруппировать по способу монтажа, среде установки, мощности, внутренней структуре и применению. Наиболее распространенными категориями являются монтаж в стойку, настенный монтаж, наружное размещение, DIN-рейка, разветвитель ПЛК и модульные рамы высокой-плотности. В каждом разделе ниже рассказывается, что это за тип, где он подходит, а также одна практическая деталь, которую часто упускают из виду при выборе.

Монтаж в стойку ODF

ODF для монтажа в стойку устанавливается в стандартную 19-стойку для оборудования и является незаменимым помощником в телекоммуникационных помещениях, центрах обработки данных, центральных офисах, серверных комнатах и ​​магистральных кабельных системах предприятий. Обычно он предлагается высотой 1U, 2U, 3U или 4U и легко интегрируется с расположенными рядом с ним коммутаторами, маршрутизаторами и патч-панелями. Грубо говоря, блок высотой 1U часто содержит до 24 волокон, блок высотой 2U — от 48 до 96 волокон, а блок размером 3U–4U — от 96 до 144 волокон и более. Эти цифры значительно изменяются в зависимости от формата адаптера, поэтому в кадре с использованием панелей LC или MPO высокой плотности можно разместить гораздо больше волокон на U, чем в кадре с использованием SC.

Деталь, которая определяет долгосрочное-удобство использования, — это выбор между конструкцией фиксированного и выдвижного ящика. Фиксированный фрейм проще, стабильнее и дешевле и подходит для стабильных магистральных каналов, которые редко меняются. Выдвижной ящик позволяет лотку выдвигаться вперед для сращивания и проверки, что является лучшим выбором для любой рамы, которая будет подвергаться частым перемещениям, добавлениям и изменениям. Прежде чем указывать выдвижной тип, убедитесь, что перед стойкой имеется достаточный зазор для полного выдвижения ящика, поскольку раму с высокой-плотностью, которую невозможно открыть в тесном проходе, трудно поддерживать в рабочем состоянии.

Настенное крепление ODF

Настенное крепление ODF крепится непосредственно к стене, а не внутри стойки, поэтому это естественный выбор там, где нет стойки или где мало места: небольшие телекоммуникационные помещения, офисные здания, подвалы квартир, напольные распределительные точки и входы в здания FTTH. Обычно он компактен, запирается и подходит для умеренного количества волокон, например 12, 24 или 48 ядер.

При выборе настенного крепления направление ввода кабеля имеет большее значение, чем кажется на первый взгляд. Рама, установленная в узком стояке или шахте, часто требует входа снизу или сбоку, а не сзади, поскольку за коробом просто нет места для прокладки кабеля без резкого изгиба. Перед заказом, а не после того, как коробка уже висит на стене, подтвердите направление входа, емкость внутреннего лотка для сращивания, расположение панели адаптера и место, доступное для намотки волокна.

Открытый ODF

Наружный ODF заделывает и распределяет оптоволокно в открытых или полуоткрытых местах, таких как точки доступа FTTH, наружные телекоммуникационные шкафы, распределительные-распределительные устройства, сельские широкополосные сети и промышленные объекты. В отличие от внутреннего блока, наружный блок живет или умирает благодаря своей герметичности, поэтому количество портов составляет лишь половину спецификации.

Цифра, на которую следует опираться, представляет собой степень защиты от проникновения, определенную в международном стандарте.МЭК 60529 (код IP). На практике IP54 означает пылезащиту-и устойчивость к брызгам воды, что позволяет устанавливать ее в закрытом помещении или в шкафу-; IP65 означает пыле-непроницаемость и защиту от струй воды под низким-напором, что является более реалистичным минимумом для корпуса, полностью подверженного воздействию погодных условий; а от IP66 до IP68 добавляются более сильные струи или временное погружение. Обратите внимание, что более высокий рейтинг погружения не означает автоматически устойчивость к струям, поскольку эти два теста являются отдельными испытаниями, поэтому на участке, где наблюдается как проливной дождь, так и стоячая вода, может потребоваться двойной рейтинг. Наряду со значением IP проверьте устойчивость к ультрафиолетовому излучению, конструкцию кабельного ввода, коррозионную стойкость корпуса, метод блокировки и способ борьбы с конденсацией. Плохо герметизированный наружный каркас является одной из наиболее частых причин неисправностей, связанных с влажностью,-через годы после установки.

DIN-рейка ODF

DIN-рейка ODF — это компактное устройство, которое крепится к DIN-рейке внутри электрического шкафа или шкафа промышленного управления и рассчитано на небольшое количество волокон в системах автоматизации, силовой связи, интеллектуальном сетевом оборудовании, шкафах управления транспортом и заводских сетях. Его ценность заключается в интеграции: он объединяет заделку и защиту оптоволокна в одной панели с электропроводкой, не требуя отдельной стойки.

При промышленной работе обратите внимание не только на количество волокон, но и на механическую среду. Вибрация, доступная глубина шкафа, требования к заземлению и разгрузка кабеля от натяжения — все это влияет на надежность каркаса, а прокладку оптоволокна следует организовать так, чтобы технический специалист мог добраться до разъемов, не повреждая близлежащие силовые проводники.

Сплиттер ПЛК ODF

Разветвитель PLC ODF содержит пассивные оптические разветвители внутри корпуса, так что одно фидерное волокно разделяется на множество абонентских волокон, что делает его основным строительным блоком сетей доступа FTTH, GPON и EPON, стандартизированных в таких справочниках, какРекомендации ITU-T G.984 GPON. В одном кадре можно объединить терминацию, установку сплиттера, коммутацию и укладку кабелей, что обеспечивает аккуратное развертывание пассивной оптической сети. Типичные конфигурации варьируются от 1×8 до 1×32 или 1×64, а правильное соотношение зависит от бюджета канала и плотности абонентов проекта.

Стоит запланировать два инженерных момента. Во-первых, соотношение разделения влияет на расположение портов и пространство для обслуживания, поскольку разветвитель 1×32 обслуживает гораздо больше выходных адаптеров, чем 1×8, и этим выходам требуется место для подключения и маркировки без перегруженности. Это также помогает заранее принять решение между централизованным разделением на одном узле и распределенным разделением по сети. Этот компромисс-хорошо объяснен в этом обзоретипы оптических разветвителей. Во-вторых, при развертывании PON почти всегда используются разъемы с угловой-полировкой (APC). Причина — обратные потери: отражения в общем пассивном дереве ухудшают качество сигнала для каждого абонента в ветке, а торцевые поверхности APC подавляют эти отражения гораздо лучше, чем плоские-полированные. Перед заказом подтвердите соотношение разветвителя, полировку разъема, расположение входов и выходов, доступное пространство для лотка для сращивания и схему маркировки, а также просмотритеПЛК сплиттерварианты, соответствующие точному соотношению, необходимому вашему дизайну.

Модульный формат ODF высокой-плотности

Модульный модуль ODF высокой-плотности предназначен для большого количества волокон в ограниченной стойке или площади и является стандартным выбором для центров обработки данных, центральных офисов, магистральных сетей связи, крупных кампусов и точек агрегации, которым требуется пространство для роста. Вместо одной фиксированной панели в этих системах используются модульные панели адаптеров, съемные кассеты, несколько лотков для сращивания и специальные пути маршрутизации, и они обычно поддерживают интерфейсы LC или MPO/MTP.

Ошибка, которую следует избегать, заключается в выборе исключительно максимального количества портов. При очень высокой плотности патч-корды сбиваются вместе, переднее-пространство для доступа становится тесным, а переполненный корпус может привести к случайному отключению неправильного порта во время обслуживания. Решающий вопрос для работы с высокой-плотностью, включая выбор LC-против-массива, описанный в этом документе.практическое руководство по сравнению LC и MTP/MPOВопрос в том, смогут ли технические специалисты добираться до портов, управлять патч-кордами и сохранять радиус изгиба после полной загрузки корпуса.

Таблица сравнения типов ODF

Диапазоны мощностей являются лишь типичными значениями и зависят от конструкции продукта, формата адаптера и конфигурации поставщика. Всегда сверяйте точное количество волокон и параметры панели с техническими данными.

Краткое руководство по выбору ODF

Если вам нужно только быстро перейти к нужной категории, таблица ниже отображает типичные ситуации проекта в качестве подходящей отправной точки. Рассматривайте его как краткий список, а затем проверьте детали, используя контрольный список ниже.

Как выбрать правильный ODF для вашего проекта?

Выбор ODF — это не просто выбор устройства с достаточным количеством портов. Рама должна соответствовать всей конструкции, поэтому перед покупкой необходимо подтвердить все приведенные ниже факторы.

Количество волокон и будущее расширение

Начните с количества волокон, которые вам необходимо заделывать, соединить или залатать сегодня, а затем добавьте резерв. Рамка, размер которой точно соответствует сегодняшним 24 волокнам, не оставляет места, когда сеть вырастает до 48, а модернизация мощности в дальнейшем обычно обходится дороже, чем ее покупка сейчас. На практике во многих проектах резервируется от 20 до 50 процентов резервной мощности для будущих каналов, резервных волокон и обновлений. Спросите, сколько волокон входит, сколько выходит, будет ли добавлено больше пользователей или зданий, и смогут ли емкость сращивания и адаптера поглотить этот рост.

Место для установки

Местоположение во многом определяет тип. Существующая 19-дюймовая стойка обращена к раме для монтажа в стойку; участок, где есть место только на стене, указывает на раму для настенного крепления; оптоволокно, проложенное внутри промышленного шкафа, обращено к раме DIN-рейки; а установка, подверженная воздействию дождя, пыли или перепадов температуры, исключает использование стандартного внутреннего блока в пользу наружного. Прежде чем переходить к модели, измерьте реальное доступное пространство, включая глубину стойки или зазор ящика.

Внутренняя и внешняя среда

Внутренние и наружные рамы не взаимозаменяемы. Внутренние блоки подходят для защищенных помещений, таких как аппаратные, офисы и телекоммуникационные шкафы, где герметизация не является приоритетом. Наружные блоки нуждаются в надежной защите от влаги, пыли, коррозии и ультрафиолетового излучения, поэтому в спецификации указаны класс IP, материал корпуса, уплотнение двери, конструкция сальника, конструкция блокировки и температурный диапазон. Различия между прокладкой внутри и снаружи помещений, включая типы и прокладку кабелей, описаны в этом руководстве по эксплуатации.прокладка оптоволоконного кабеля внутри и снаружи. Использование внутренней рамы на открытом воздухе является частой и предотвратимой причиной снижения надежности.

Тип разъема и адаптера

ODF могут быть сконфигурированы с адаптерами SC, LC, FC или ST, и правильный выбор будет зависеть от существующих патч-кордов, пигтейлов и интерфейсов активного оборудования. В качестве общей закономерностиРазъемы SCшироко распространены в сфере телекоммуникаций и FTTH,LC-разъемыдоминируют в центрах обработки данных с высокой-плотностью и в работе предприятий, FC используется в некоторых телекоммуникациях и приборостроении, а ST сохраняется в устаревших сетях. Подтвердите формат по совпадениюоптоволоконные адаптерывы собираетесь использовать.

Польский тип заслуживает не меньшего внимания. Торцы UPC (плоские, слегка куполообразные) обычно обеспечивают обратные потери около 50 дБ, тогда как торцы APC (под углом 8- градусов) достигают примерно 65 дБ за счет отражения рассеянного света в оболочку, а не обратно в волокно, поэтому APC является стандартом в приложениях PON и RF-видео. Их нельзя соединять друг с другом: соединение APC--UPC приводит к высоким вносимым потерям и может физически повредить торцы наконечников. Если вы взвешиваете варианты, это объяснениеТипы полировки PC, UPC и APCподробно описывает различия.

Емкость лотка для сращивания

Если рамка будет использоваться для сварки, емкость внутреннего лотка должна соответствовать количеству волокон, а не только количеству адаптеров. Распространенная и досадная ошибка — покупка рамы с большим количеством портов адаптера, но со слишком малым количеством лотков. Как правило, лоток для сращивания обычно вмещает 12 или 24 защищенных соединения, поэтому для работы с 24-волокнами требуется примерно от одного до двух лотков, для работы с 48-волокнами — от двух до четырех и так далее. Когда лотки заканчиваются, симптомы предсказуемы: термоусадочным втулкам некуда прикрепиться, волокна невозможно свернуть в пределах минимального радиуса изгиба, обслуживание означает повторное нарушение существующих соединений, а дальнейшее расширение становится затруднительным. Согласно практикам, обобщеннымВолоконно-оптическая ассоциацияКабели для небольших помещений обычно требуют радиус изгиба около 25 мм после установки, а рама, которая не может выдержать этот радиус, незаметно увеличивает вносимые потери. Спланируйте количество лотков, хранение гильз и путь маршрутизации вместе, а также просмотрите своиоптоволоконные косичкивдоль рамы, чтобы разъемы и лотки были совместимы. Если вы все еще выбираете между сращиванием и разъемами,-устанавливаемыми на месте, это сравнениесварка плавлениемявляется полезной ссылкой.

Кабельный ввод и доступ для обслуживания

Направление ввода кабеля — это реальное-ограничение, а не деталь. Рамы поддерживают вход сзади, сбоку, сверху или снизу, а несоответствие планировке объекта приводит к резким изгибам или беспорядочной прокладке. Доступ для обслуживания следует той же логике: выдвижной ящик или дизайн с передним доступом-легче работать для часто изменяемых сетей, а фиксированная структура приемлема для стабильных каналов с небольшими изменениями. Раму, которая на бумаге выглядит компактной, может быть сложно обслуживать, если к ней подключены кабели.

Маркировка и прокладка кабелей

Четкая маркировка экономит время во время сбоев и обновлений, а в больших корпусах неправильная маркировка приводит к неправильным соединениям, более длительной локализации неисправностей и отключениям, которых можно избежать. Хорошая рама обеспечивает четкую нумерацию портов, выделенное место для меток, кольца для прокладки патч-кордов, точки соединения, свободное место для хранения и разделение входящих кабелей и патч-кордов. Сохраняйте маршрутизацию вашегопатч-кордызапланировано с самого начала, а не добавлено в последнюю очередь.

Контрольный список спецификаций ODF перед запросом ценового предложения

Подготовка этих данных перед обращением к поставщику сокращает -и-переходы и снижает риск получения неправильной конфигурации.

• Общее количество волокон, которые необходимо завершить сейчас, плюс процент резерва для будущего роста.
• Установка в помещении или на открытом воздухе, а для наружного применения — целевой рейтинг IP.
• Способ монтажа: 19-стойка высотой U, стена, столб, DIN-рейка или шкаф.
• Формат разъема и адаптера (SC, LC, FC или ST) и полировка (UPC или APC).
• Тип, длина и количество пигтейлов и патч-кордов.
• Количество лотков для сращивания и требуемая емкость каждого лотка.
• Коэффициент разделения и положение разделения для проектов PON.
• Направление ввода кабеля и внешний диаметр кабеля или размер сальника.
• Маркировка и схема-нумерации портов.
• Фиксированная или раздвижная конструкция и требуемая сторона доступа.

Пример конфигурации ODF

Три анонимизированных сценария показывают, как вышеперечисленные факторы сочетаются на практике.

Небольшая точка распределения в здании FTTH

Для 24 волокон с пигтейлами SC/APC внутри райзера обычно достаточно компактного настенного ODF с двумя лотками для сращивания и нижним или боковым кабельным вводом. Зарезервировав несколько запасных портов, вы оставляете место для дополнительных блоков в здании без добавления второй рамы.

Агрегация дата-центров

Для 96 волокон на LC в загруженном коридоре выдвижной стоечный модуль ODF высотой 2U с высокой плотностью размещения-с передним доступом и двойным кабельным вводом обеспечивает управляемость коммутации и защищает радиус изгиба при большой нагрузке патч--шнура. Выдвижной ящик здесь имеет значение, потому что изменения происходят часто.

Сельский доступ FTTH на столбе

Для разделения фидера на множество абонентов следует использовать наружный распределительный шкаф со степенью защиты IP65 или выше, оснащенныйсплиттер 1×32и разъемы SC/APC, обеспечивают как разделение, так и воздействие окружающей среды в одном корпусе.

Выбор ODF по приложению

Сети доступа FTTH и PON

В работе FTTH обычно используются настенные рамы внутри помещений, наружные рамы в открытых точках доступа и рамы-разветвители ПЛК там, где требуется пассивное разделение. В подвале, телекоммуникационной комнате или напольной распределительной точке обычно требуется настенный блок; внешнее местоположение требует-разрешения на открытом воздухе; и узел разделения требует кадра разделителя, который объединяет разделитель с завершением. Для более широкого представления о том, что требуется для пассивной сборки, этоПассивные компоненты FTTHРуководство по закупкам – полезный помощник.

Центры обработки данных и телекоммуникационные помещения

В таких средах предпочтение отдается монтажу в стойку и модульным каркасам высокой-плотности, и они обычно требуют большого количества волокон, адаптеров LC высокой-плотности, четкой прокладки-коммутационных шнуров, надежной маркировки и места для расширения. В плотных стойках прокладка кабелей имеет такой же вес, как и плотность портов.

Корпоративные здания и кампусные сети

Здесь правильный кадр зависит от конструкции магистрали. В основной аппаратной часто используется рама для монтажа в стойку, а в напольных распределительных точках используются рамы для настенного монтажа. В кампусе, состоящем из нескольких-зданий, ODF заделывают магистральные волокна и обеспечивают чистую точку коммутации между зданиями, коммутаторами и аппаратными.

Сети промышленных шкафов и шкафов управления

Промышленные сети опираются на рамы DIN-рейки или компактные настенные блоки. Рама должна соответствовать шкафу управления, защищать волокна от механических воздействий и позволять техническим специалистам добираться до разъемов, не касаясь электрической проводки, с учетом вибрации, пыли, температуры шкафа и защиты от натяжения.

ODF против оптоволоконной патч-панели и оптоволоконной распределительной коробки

Покупатели часто путают эти три устройства, поскольку все они управляют оптоволоконными соединениями, но это не одно и то же. ODF обычно представляет собой наиболее полное устройство, сочетающее в себе панели адаптеров, лотки для сращивания, прокладку кабеля, место для хранения и защиту. Оптоволоконные патч-панели больше ориентированы на коммутацию соединений внутри стойки, хотя некоторые из них включают в себя лотки для сращивания. Распределительная коробка для оптоволокна обычно меньше по размеру и располагается ближе к конечным пользователям, в зданиях FTTH, на этажах или в местах доступа на открытом воздухе.

Короткий способ принять решение: используйте ODF, когда вам необходимо одновременное структурированное завершение, сращивание, исправление и управление; используйте патч-панель, когда вам в основном требуется установка коммутации в стойке-рядом с активным оборудованием; и используйте распределительный ящик, когда вам нужно компактное распространение рядом с пользователями. Поскольку наименование варьируется в зависимости от поставщика и рынка, судите о фактической структуре, мощности и функциях, а не о этикетке в техническом описании. Этот более глубокий взгляд наразличия между ODF и оптоволоконной патч-панельюстоит прочитать, если граница все еще кажется размытой.

Распространенные ошибки при выборе ODF

Выбор только по количеству портов

Количество портов имеет значение, но одного этого недостаточно. Емкость сращивания, кабельный ввод, формат адаптера, пространство для обслуживания и высота надстройки — все это определяет, будет ли рама действительно работать на месте.

Игнорирование будущего расширения

Низкая-кадра без резервной емкости становится дорогой по мере роста сети. Планируйте рост волокон до окончательного отбора, а не после него.

Использование внутреннего ODF на открытом воздухе

Внутренние рамы не рассчитаны на дождь, пыль и длительное пребывание на открытом воздухе. Для установки на открытом воздухе необходим должным образом герметичный корпус с подходящей степенью защиты IP и конструкцией сальника.

Смешение типов соединителей без планирования

Выбор SC, LC, FC, APC и UPC должен соответствовать патч-кордам, пигтейлам и активному оборудованию. Неправильная комбинация усложняет установку и, в случае неподходящей полировки, ухудшает оптические характеристики.

Забыть доступ к техническому обслуживанию

Раму, которая на бумаге выглядит компактной, может быть сложно обслуживать после подключения кабеля. Убедитесь, что технические специалисты могут безопасно добраться до адаптеров, лотков для сращивания и участков прокладки после установки.

Часто задаваемые вопросы

Заключение

Основными типами оптических распределительных крейтов являются стойки, настенные, наружные, на DIN-рейке, сплиттеры ПЛК и модульные конструкции высокой-плотности. Правильный выбор зависит от количества волокон, пространства для установки, окружающей среды, типа разъема и полировки, емкости лотка для сращивания, прокладки кабеля и будущего расширения. Для небольшого помещения в помещении может потребоваться только рамка для настенного крепления; телекоммуникационные помещения и центры обработки данных обычно требуют монтажа в стойку или каркасов высокой-плотности; В сетях FTTH и PON часто используются наружные разветвители и кадры PLC; и промышленные шкафы хорошо обслуживаются рамками на DIN-рейке. Прежде чем сделать выбор, подготовьте детали своего проекта, используя приведенный выше контрольный список, и выбрать практичную, надежную и простую в обслуживании раму станет гораздо проще.
