Что такое армированный оптоволоконный кабель? Структура, типы и приложения

Армированный оптоволоконный кабель представляет собой обычное волокно с металлическим слоем -стали или алюминия-, намотанным вокруг сердцевины. Он предотвращает раздавливание, пережевывание или иное разрушение кабеля. Центры обработки данных, университетские городки, заводы — везде, где маршрут становится трудным.

Если вы уже знакомы с основами и вам просто нужно выбрать правильный тип, перейдите к сравнительной таблице. В противном случае, вот как эти кабели собираются вместе и где каждый тип имеет смысл.

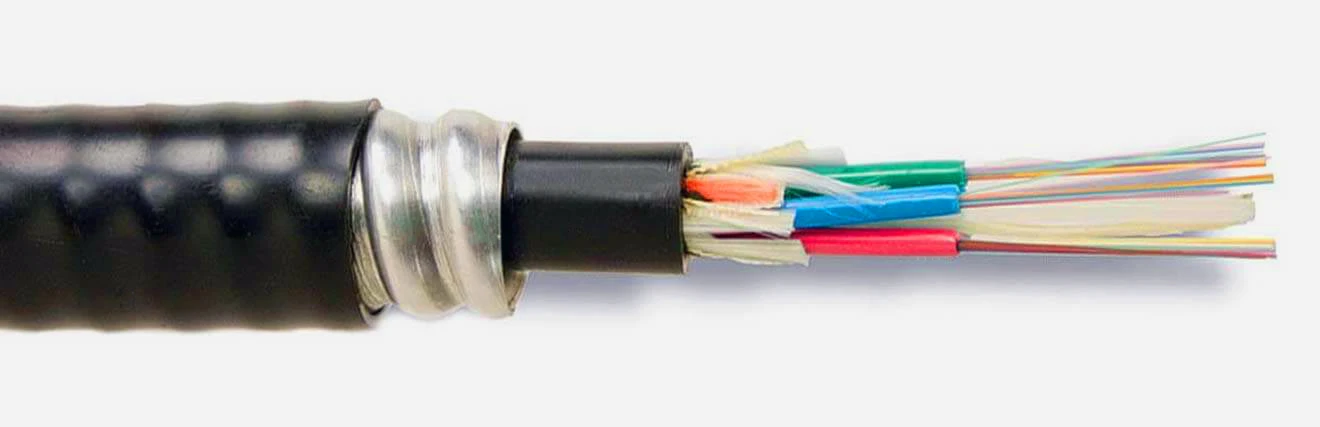

Как устроен бронированный оптоволоконный кабель

Начните снаружи и работайте внутри. Внешняя оболочка изготовлена ​​из полиэтилена для наружного кабеля, ПВХ или LSZH для внутреннего кабеля. Под ним находится слой арамидной пряжи, обеспечивающей прочность на разрыв при натяжении. Потом броня. Внутри брони волокна располагаются в плотных-буферных трубках или в свободных трубках в зависимости от применения.

Большая часть этого идентична любому другому оптоволоконному кабелю. Часть, которую люди склонны замалчивать, — это взаимосвязь между типом брони и конструкцией буфера, поскольку она влияет на то, как вы фактически заделываете кабель на месте. В армированных кабелях для использования внутри помещений используется плотное-волокно с буфером толщиной 900 мкм на прядь-, которое можно проложитьразъемыпрямо на них и полностью пропустить фуркацию, и это приятно. Армированные кабели для наружного применения имеют свободную-конструкцию трубок: волокна плавают в геле или сухом-блочном материале внутри трубок большего размера. Это намного лучше справляется с перепадами температуры (обычно ваш рейтинг составляет до -40 градусов), но вам придется раздвинуться, прежде чем подключаться, и это дополнительный шаг, который никто не любит делать в полевых условиях в 7 утра.

Независимо от того, бежите ли выодномодовый-или многомодовыйэто совершенно отдельный вопрос от брони. Одиночный-режим для расстояния и пропускной способности, многомодовый для более коротких каналов. Броня не влияет на оптические характеристики.

Алюминиевый замок против гофрированной стали: какой тип брони вам нужен?

Для работ внутри помещений в Северной Америке преобладает алюминиевый фиксатор. Центры обработки данных, ИТ-шкафы больниц, правительственные здания, университетские стояки-это повсюду. Спиральная обмотка придает кабелю достаточную гибкость для прокладки через лотки и J-крюки, не превращая каждый изгиб в борьбу.

Вот вещь, о которой мало говорят: алюминиевая блокировка может исключить необходимость использования кабелепровода на многих внутренних трассах. Вместо обычного двухэтапного--монтажа кабелепровода и последующего протягивания кабеля-вы просто прокладываете бронированный кабель вдоль стойки лестницы или напрямую через открытый потолок. В здании с 30 или 40 рейсами это дни, а не часы. Он также имеет рейтинги статической камеры и стояка, что важно, поскольку многие из этих трасс в конечном итоге проходят через помещения для обработки воздуха-.

Однако алюминиевый замок не совсем-защищен от грызунов. Нам нужно иметь ясное представление об этом. Спиралевидные витки перекрываются, но зазора достаточно, чтобы решительная белка или крыса его прогрызла. Я видел последствия. Если на объекте есть документированная история появления грызунов, даже не думайте об этом,-переходите сразу к гофрированной стали.

Гофрированная стальная лента образует герметичную трубку с нулевыми зазорами. Это то, что вам нужно для прямых-прокладок под землей, установки воздуховодов между зданиями и промышленных объектов-нефтеперерабатывающих заводов, шахт, производственных цехов-где вы имеете дело с химикатами, вибрацией и вилочными погрузчиками. Кабель тяжелый и жесткий, что затрудняет его прокладку в тесных помещениях, но под землей или в кабельном желобе это не имеет никакого значения. Гофрирование также обеспечивает приличный барьер для влаги, поэтому его можно закапывать даже во влажную почву, не всегда требуя отдельного внутреннего канала.

Для самых экстремальных условий-высадки подводных лодок и переправ через реки- существуют специальные варианты брони из стальной проволоки и плетеной брони, рассчитанные на гораздо более высокие растягивающие нагрузки, чем может выдержать ленточная броня. Но это другой разговор.

Внутренний, наружный и внутренний/наружный кабель

Бронированный кабель для использования внутри помещений: плотное-буферное волокно, алюминиевая броня с блокировкой, огнестойкая-оболочка. Для наружного применения: свободные-волоконные трубки, гофрированная сталь, водоблокирующие-компаунды. Достаточно просто.

Тот, который все чаще и чаще встречается в проектах кампусов, — это армированный кабель, рассчитанный на использование внутри и снаружи-. Суть в том, что вы прокладываете один кабель от внешнего входа в воздуховод через проход в здании вверх по стояку в телекоммуникационную комнату-без сращивания в точке входа в здание. Это на один переходной корпус меньше, плюс все трудозатраты, связанные с этим. Для кампуса с 10 или 15 зданиями это быстро складывается. Эти кабели обычно сочетают в себе свободную-волоконную трубку с оболочкой LSZH или райзером и алюминиевой броней блокировки.

Зачем беспокоиться о дополнительных затратах?

Бронированный кабель работает на 20–40 процентов дольше, чем эквивалентный небронированный кабель, поэтому вам нужна причина.

Грызуны. Вот в чем причина, и ее даже близко нет. Одна проверка-по небронированному кампусу означает вызов экстренного грузовика, технологию сращивания, новое оборудование и сколько угодно часов или дней простоя, пока вы ждете, пока все это соберется воедино. Этот единственный счет за ремонт почти всегда превышает сумму, которую вы потратили бы на модернизацию всей кабельной трассы до бронированной. Итак, учреждения, которые прошли через это один раз? В будущем они пропишут бронированный кабель во всех технических характеристиках. Университетские кампусы, пригородные офисные парки, все, что граничит с открытой местностью, где активны белки, суслики или крысы. Гофрированная сталь для подтвержденных путей проникновения грызунов. Алюминиевый замок, где грызуны возможны, но еще не зарекомендовали себя.

Вторая причина: закрытые помещения с интенсивным-проходимостью. Складские потолки, заводские антресоли, задняя часть--дома. Алюминиевый замок закрывает его.

Третье: непосредственное захоронение. Вы просто не можете зарыть голый кабель в землю и ожидать, что он выживет.

Прекращение: предварительное-прекращение или полевое-прекращение

Бронированные кабели с предварительной заделкой-поставляются с разъемами, уже подключенными к-LC и SC дляпатч-корды, МПО/МТП для магистралей. Заводское оконечное соединение постоянно снижает вносимые потери ниже 0,2 дБ, и удачи вам в достижении этого показателя в полевых условиях, когда вы также боретесь с броней. Если ваши пробежки спланированы и измерены, то ход должен быть пред-завершен.

Завершение поля имеет смысл, когда вы не можете точно определить длину. Прокладка траншей на открытом воздухе, модернизация зданий — все, что может изменить маршрут, когда вы окажетесь на месте. Вам понадобится вращающийся инструмент для зачистки брони. И помните,-металлическая броня означает соединение и заземление в соответствии со статьей 770 NEC. Это дополнительный шаг, которого нет в случае с небронированным кабелем, и инспекторы обязательно его проверят.

Выбор кабеля для конкретных работ

Перекрестное соединение-центра обработки данных включеноМногомодовый OM3 или OM4: алюминиевые стволы с предварительной заделкой-. Быстрая установка, чистые оптические номера прямо из коробки.

Магистраль кампуса между зданиями: наружная гофрированная сталь с гелевыми-одномодовыми-свободными-волоконными трубками. И, пожалуйста, укажите больше волокон, чем вы думаете. Протягивание второго кабеля через три года обходится намного дороже, чем добавление прядей к первоначальному заказу. Мы видели проекты, в которых удвоение количества добавляло, возможно, 15 процентов к стоимости кабеля, но позволило бы сэкономить на полной второй установке в будущем. На дальнем конце завершите патч-панель и подключитесь к оборудованию ссимплексные или дуплексные патч-корды.

Прокладывается из помещения в помещение без подходящей точки соединения: армированный кабель, рассчитанный на использование внутри и снаружи-. Один кабель, без переходного соединения, более чистая спецификация.

Применимые стандарты

IEC 60794 охватывает механические и экологические испытания. ITU-T G.652 определяет характеристики одномодового волокна. Для кабельной разводки коммерческих зданий в Северной Америке используйте ANSI/TIA-568.3-D. GR-20-CORE (Telcordia) обеспечивает надежность за пределами предприятия. Рейтинги пожарной безопасности соответствуют требованиям UL 1666 и NFPA 262. Ошибочно определите рейтинг пожарной безопасности для стояка пути, статического давления, общего назначения — и вы все это вырвете. Никто не хочет такого разговора с менеджером проекта.

Несколько замечаний по установке

Радиус изгиба армированного кабеля в 10–20 раз превышает внешний диаметр. Если пройти мимо этого, вы перекрутите волокно-навсегда. Всегда приклеивайте и шлифуйте металлическую броню с обоих концов в соответствии с NEC 770.

Когда вы снимаете броню для полевого подключения, оставьте примерно 10–12 дюймов брони-свободным хвостом для доступа к буферу. И будьте проще с глубиной роторного съемника. Прорежьте буферное покрытие толщиной 900 мкм под ним, и вы получите проблему, которая не проявится до тестирования-или, что еще хуже, через шесть месяцев в виде периодической неисправности.

Еще одна вещь, которую люди забывают: если вы протягиваете бронированный кабель через существующий кабелепровод, проверьте заполнение. Увеличенный внешний диаметр означает, что кабелепровод, в котором удобно помещается небронированный кабель, может оказаться слишком тесным для бронированной версии. Сначала измерьте.
