Написано для сетевых установщиков и групп закупщиков и проверено на соответствие действующему стандарту интерфейса MPO (IEC 61754-7) и методам полярности TIA-568.3, поэтому вы можете проверить технические моменты, а не принимать их на веру.
Адаптер MPO выглядит как простой пластиковый соединитель, но внутри оптоволоконной линии высокой-плотности он выполняет одну важную задачу: удерживает два многоволоконных разъема MPO лицом к лицу, так что каждая сердцевина волокна одновременно совмещена со своим партнером. В центре обработки данных, где одна панель высотой 1U может содержать сотни волокон, адаптер со смещением или неправильной-полярностью — это разница между чистым каналом и часами отслеживания соединения, которое выглядит нормально, но не пропускает свет.
В этом руководстве объясняется, что такое адаптер MPO, как он на самом деле работает, какие типы встречаются в технических характеристиках (полярность, количество волокон, пол и корпус), а также пошаговый --пошаговый способ выбора правильного адаптера. Там, где это важно, он указывает на стандарты интерфейса и полярности, чтобы вы могли подтвердить деталь, а не гадать.
Что такое адаптер MPO?
Адаптер MPO, иногда называемый адаптером MPO/MTP, представляет собой оптоволоконное соединительное устройство, созданное для многоволоконных разъемов MPO. Он получает по одному разъему с каждой стороны и удерживает их в правильной ориентации, поэтому целый ряд волокон, будь то 8, 12, 16 или 24, соединяются вместе через один компактный интерфейс.
В отличие отодноволоконный-адаптер LC, который соединяет всего два волокна, адаптер MPO управляет целым массивом, иногда двумя сложенными рядами. Именно это делает его основой системы коммутации с высокой-плотностью, когда пространство в стойке, воздушный поток и прокладка кабелей находятся под давлением.

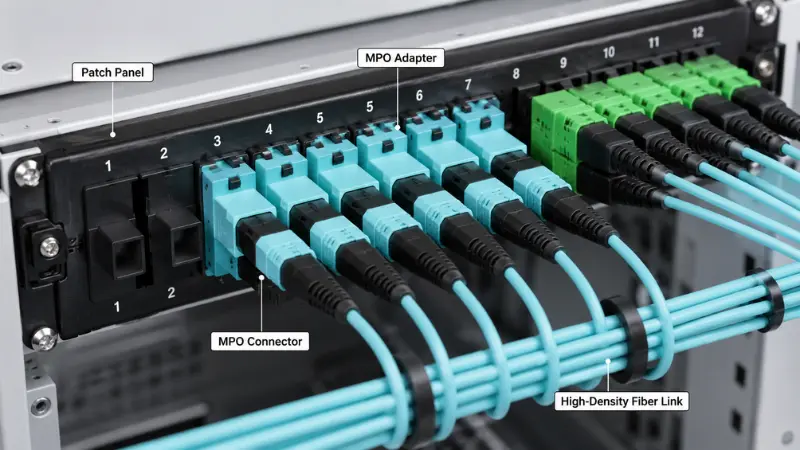

Обычно адаптеры MPO можно встретить в патч-панелях центров обработки данных и кассетах MPO, магистральных и магистральных кабелях, оптических распределительных шкафах, а также в проектах миграции, переводящих дуплексные каналы 40G, 100G или 400G на параллельную оптику.
Адаптер MPO и разъем MPO
Эти два термина путешествуют вместе, но они не являются одной и той же частью. Разъем находится на кабеле; адаптер находится в панели.
| Элемент | МПО-адаптер | Разъем МПО |
|---|---|---|
| Основная функция | Соединяет и выравнивает два разъема MPO | Завершает ряд оптических волокон |
| Где он сидит | Монтируется в панели, кассете или переходной пластине. | Прикрепляется к концу магистрального или патч-кабеля |
| Ключевая работа | Удерживает оба разъема в правильной ориентации | Несет волокна и сопрягается с противоположным разъемом |
| Что проверить | Полярность, ориентация ключей, тип корпуса, количество волокон | Количество волокон, пол, класс наконечника, полировка, вносимые потери |
Короче говоря,разъем МПО— это часть, прикрепленная к кабелю, а адаптер — это часть панели, которая позволяет правильно соединить два разъема.
Как работает адаптер MPO?
Адаптер MPO — это механическая направляющая, а не оптический компонент. Обычно он не содержит собственных волокон. Когда вы вставляете разъем с каждой стороны, корпус адаптера фиксирует их ориентацию и удерживает правильное положение сопряжения, чтобы два наконечника могли соприкасаться под прямым углом.
Корпус, шпонка и направляющие штифты
В каждом разъеме MPO используется прямоугольный многоволоконный наконечник (MT) с маленькой шпонкой на одной стороне корпуса. Отверстие адаптера имеет форму этого ключа, поэтому разъем устанавливается только в одном направлении. Однако хорошее выравнивание достигается за счет самих наконечников. В правильной паре один разъем закреплен, то есть вилка, с двумя направляющими штифтами, а другой не закреплен, то есть гнездо, с двумя направляющими отверстиями. Штыри вставляются в отверстия и фиксируют два наконечника с точностью до микронов.Размеры интерфейса MPOопределяющие геометрию штыря и направляющего-отверстия для вилок и розеток, указаны в стандарте IEC 61754-7, поэтому совместимые разъемы и адаптеры разных производителей могут соединяться друг с другом.
Пол разъема не является обязательным.
Поскольку выравнивание зависит от посадки штифтов в отверстия, для рабочей точки сопряжения требуется ровно один штыревой и один гнездовой разъем. Два штыря не сядут, так как отверстий для приема штифтов нет, а их надавливание может привести к повреждению торцов. У двух самок вообще нет ничего, что могло бы их совместить. Так что прежде чем заказывать, проследите пол по всему звену: если у вас ствол приземляется «мама», то кассета или патч-корд на другой стороне должны вывести контакты. Адаптер не может исправить несоответствие пола; он хранит только то, что вы ему даете.
Объяснение полярности адаптера MPO и ориентации ключей
Полярность — это часть работы MPO, которая приводит к наибольшему количеству полевых ошибок, поскольку детали могут соединяться механически, а оптический путь неправильный. В дуплексном канале одно волокно передает, а другое принимает. В многоволоконной MPO, которая передает-и-отношения приема, должна выдерживать каждую магистраль, кассету и патч-корд в канале, поэтому полярность является свойством всего канала, а не какого-либо отдельного адаптера.
Тип A, Тип B и Тип C
TIA-568.3 описывает три типа полярности массива. Они различаются способом соединения волокон и расположением разъемов.
| Тип | Отображение волокон (где находится позиция 1) | Ключевая ориентация | Где это подходит |
|---|---|---|---|
| Тип А (прямой) | Позиция 1 в позицию 1 | Клавиша-вверх до клавиши-вниз | Структурированная кабельная система на основе кассет-; каналу нужен один перевернутый патч-корд |
| Тип B (перевернутый) | С позиции 1 по позицию 12 | Клавиша-до клавиши-вверх | Общий выбор для прямой параллельной оптики; одни и те же патч-корды работают на обоих концах |
| Тип C (пара-перевернутая) | От позиции 1 до позиции 2, в перепутанных парах. | Клавиша-вверх до клавиши-вниз | Некоторые дуплексные системы MPO-–-LC |
Все три действительны и соответствуют стандартам-, и все три преследуют одну и ту же цель: обеспечить передачу на одном конце и прием на другом. Загвоздка в том, что они несовместимы, если их смешать. Выберите один метод для всей установки и придерживайтесь его единообразия, посколькуМетоды полярности TIA-568.3в результате взаимозаменяемы, но не при объединении в одном канале.
Чтение клавиш-вверх и клавиша-вниз
Клавиша-вверх означает, что клавиша соединителя направлена вверх; клавиша-вниз означает, что она направлена вниз. Если ключ поднят и торцевая сторона обращена к вам, позиция 1 находится в крайнем левом положении. Соответствие двух сопряженных разъемов ключу-вверх к ключу-вниз или ключу-вверх к ключу-вверх — это именно то, что определяет прямое или обратное сопоставление, поэтому в таблице данных соотношение ключей является прямым ключом к типу полярности. Стоит обратить внимание на одну ловушку: изменение положения также меняет наклонную торцевую грань на противоположное.Одномодовые разъемы APC, поэтому тип B обычно представляет собой многорежимное-плоское соглашение. Если вы работаете с APC, подтвердите полировку и угол, прежде чем приступить к использованию метода.
Адаптер MPO и MTP: они одинаковые?
Вы часто будете видеть детали с маркировкой MPO/MTP и задаетесь вопросом, покупаете ли вы две разные вещи. MTP — зарегистрированная торговая марка US Conec, обозначающая собственный усовершенствованный разъем MPO, изготовленный с более жесткими допусками и оснащенный плавающим наконечником и металлическим штыревым зажимом. По определениюРазъем MTP полностью соответствует стандарту MPO., поэтому MTP и общий MPO являются промежуточными. Проще говоря, каждый MTP является MPO, но не каждый MPO является MTP.
Для адаптера это означает, что качественный адаптер MPO будет одинаково сочетаться как с разъемами MTP, так и с обычными разъемами MPO; Практические различия в постоянстве потерь и долговечности цикла сопряжения-в основном связаны с разъемом, а не с соединителем. Когда в спецификации проекта указано MTP, стоит проверить, имеет ли заказчик в виду конкретно американский бренд Conec или использует это слово в широком смысле для любого MPO, поскольку это единственное различие меняет цену и выбор поставщиков. Для более глубокого сравнения см. нашруководство по волокну MPO и MTP.
Типы адаптеров MPO
По количеству волокон: 8, 12, 16 и 24.
Подберите адаптер к формату разъема и применению. Общие счетчики и где они появляются:
- 8 и 12 волокон:40G-SR4 и 100G-SR4 используют 8 волокон, часто размещаемых внутри 12-волоконных MPO; одномодовый 400G-DR4 также использует 8 волокон в MPO-12.
- 16 волокон:Варианты 400G-SR8 и 800G используют 16 волокон (8 передающих и 8 принимающих) в MPO-16.
- 24 волокна:двух-формат для очень высокой плотности и некоторых устаревших каналов 100G-SR10.
МПО-12 и МПО-16 не взаимозаменяемы. Они различаются шириной наконечника и шпонкой, поэтому отверстие адаптера также различается. Перед покупкой проверьте количество как на разъеме, так и на панели.Адаптеры MTP/MPO с несколькими-счетчикамидоступны для упрощения хранения, но адаптер все равно должен соответствовать разъему, который вы фактически используете.
Одномодовый против многомодового
Адаптеры MPO поставляются для обоих. Одномодовый режим (OS2) подходит для большей дальности действия и более ограниченного бюджета потерь, тогда как многомодовый режим (OM3, OM4, OM5) доминирует на коротких-высокоскоростных-каналах внутри центра обработки данных. Тип волокна определяет полировку разъема и класс производительности, а зачастую и цвет корпуса. Если вы все еще решаете, что развернуть, наш обзородномодовое и многомодовое волокноизлагает компромиссные-компромиссы.
Цветовой код и корпус
Цвет — это полезная первая подсказка. Аква обычно сигнализирует OM3 или OM4, пурпурный или эрика-фиолетовый часто сигнализирует OM4, салатово-зеленый сигнализирует OM5, а синий или зеленый обычно используются для одномодовых сигналов. Однако это подсказка, а не гарантия, поскольку производители различаются, и выбор UPC-или-APC также влияет на цвет корпуса. Прочтите техническое описание типа волокна, полярности и класса, а не покупайте только цвет корпуса. Если ваше цветовое решение действительно зависит от стекла,Многомодовое семейство от OM1 до OM5объясняет, как оценки соотносятся с приложениями.
Фланцевые и бесфланцевые
Это скорее решение,-подходящее для панели, чем решение, связанное с производительностью.
| Аспект | фланцевый | Бесфланцевый |
|---|---|---|
| Монтаж | Винт-прикреплен к металлической панели. | Зафиксируйте-зажимом,-без инструментов |
| Лучше всего, когда | Фиксированный ODF или патч-панели, более тяжелое обращение, частая-переустановка исправлений. | Модульные панели и кассеты высокой-плотности, быстрая сборка |
| Компромисс-против | Крепче держится, медленнее монтируется | Быстрый монтаж, фиксация зависит от выреза в панели. |
Если адаптер находится в фиксированной металлической раме, с которой часто приходится обращаться, фланцевый вариант является более безопасным выбором. Если вы упаковываете плотную модульную панель и хотите собрать ее без инструментов-, обычно лучше использовать безфланцевую панель.
Где используются адаптеры MPO?
Вместо того, чтобы перечислять приложения, полезно просмотреть точку подключения и примечания к выбору для каждого из них.
Дата-центры.Адаптеры MPO устанавливаются в патч-панелях, на задней части кассеты и в местах соединения-к-багажникам. Типичный путь содержит большое-количествоМагистральный или патч-кабель MPOна панель, а затем выводит его через кассеты к дуплексным портам LC. Примечание по выбору: соблюдайте тип полярности кассеты и ориентацию ключей, иначе разъем не сохранит передачу и прием.
Телеком и ОДФ.В оптических распределительных шкафах и маршрутизации в центральных-офисах MPO объединяет множество волокон в компактные панели. Если вы выбираете между стилями рамок, наше сравнениеODF против патч-панеличехлы там, где каждый подходит.
Кассеты и прорыв.Многие кассеты используют адаптеры MPO сзади и LC спереди, превращая одну магистраль в дуплексные порты коммутации. Для смешанного развертывания см.LC в сравнении с MTP/MPO для высокой плотности, и где
Разводка 8-SC-к-MTP/MPOимеет смысл.
Высокоскоростная-миграция.При переходе от дуплексной к параллельной оптике кабельная система MPO упрощает физический уровень.. 400G-SR8, например, работает16 волокон поверх MPO-16согласно IEEE 802.3. Если вы сначала делаете шаг 100G, наш
Кабельная направляющая 100Gпросматривает варианты.
Преимущества с первого взгляда
| Выгода | Что это означает на практике |
|---|---|
| Более высокая плотность | Один интерфейс MPO передает от 8 до 24 волокон, что позволяет сократить количество соединителей и адаптеров в стойке. |
| Более чистое управление | Меньшее количество точек подключения означает меньшие заторы и лучший воздушный поток. |
| Быстрая установка | Предварительно-магистральные каналы и кассеты не требуют-полировки и сращивания на месте |
| Более простые обновления | Запланированная магистральная сеть MPO может позже-вернуться в кассеты, коммутационные панели или оптику с прямым параллельным соединением. |
| Высокая-скорость готова | Идеально подходит для параллельных трансиверов 40G, 100G и 400G. |
Как выбрать адаптер MPO: 6-шаговая схема?
Вместо того, чтобы выбирать по форме, двигайтесь по каналу по порядку:
- Подтвердите тип ссылки.Это прямое соединение MPO-с-MPO или кассеты подачи по магистрали MPO, которые выходят на LC?
- Подтвердите интерфейс трансивера.Обратите внимание на количество волокон и разъем, например 100G-SR4 с 8 волокнами или 400G-SR8 с 16 волокнами и часто APC.
- Подтвердите количество магистральных волокон.МПО-8, 12, 16 или 24; адаптер должен соответствовать ему.
- Подтвердите, что кассета отличается от прямой.Кассеты задают для вас отображение полярности. При прямом соединении полярность переносится на магистральные и патч-корды, поэтому вы несете ответственность самостоятельно.
- Подтвердите ключевую ориентацию и жилье.От ключа-от ключа-вниз или от ключа-к ключу-вверх для вашего метода, а также с фланцем или без фланца для вашей панели.
- Подтвердите бюджет потерь и чистоту.Выберите степень потерь при вставке-, необходимую вашему бюджету ссылки, и запланируйте проверку и очистку перед соединением.
Если в результате выполнения шагов с 1 по 5 у вас осталось более одного количества товаров на складе, многоформатный адаптер может упростить полку, но только после того, как эти шаги будут фактически выполнены.
Пример: выбор адаптера для патч-панели центра обработки данных
Предположим, вы подключаете 24-волоконную магистраль OM4 MPO к панели высотой 1U и разбиваете ее на дуплекс LC для коммутаторов 100G-SR4. Разъемы багажника — «мама», а разъемы кассетного MPO — «папа», поэтому стандартный адаптер MPO соединяется с ними без гендерного конфликта. Вы стандартизировали метод Б, поэтому кассеты и багажник относятся к типу Б, а разъемы соответствуют ключу-до ключа-вверх; адаптер просто должен поддерживать эту ориентацию и формат количества волокон,-используемый кассетой. Вы выбираете безфланцевые адаптеры, потому что панель имеет плотную защелку-по конструкции, корпус цвета голубого цвета, потому что волокно OM4, и класс с низкими потерями, потому что канал уже тратит бюджет на две ответные кассеты. Перед установкой исправлений вы проверяете каждый наконечник. В этом нет ничего экзотического, но пропустите проверку полярности, и вся панель спокойно перейдет в режим передачи.
Контрольный список спецификаций адаптера MPO для запроса предложений
Отправляя запрос ценового предложения, предоставьте поставщику следующие данные, чтобы нужная деталь была отправлена с первого раза:
- Количество волокон: 8F, 12F, 16F или 24F.
- Тип волокна: одномодовое (OS2) или многомодовое (OM3, OM4, OM5)
- Тип полярности: A, B или C
- Ориентация клавиш: клавиша-вверх до клавиши-вниз или клавиша-вверх до клавиши-вверх.
- Пол соединителя, используемый в ссылке
- Корпус: фланцевый или бесфланцевый.
- Цвет и материал корпуса
- Диапазон рабочих температур
- Вставка-оценка убытков или ссылка-целевой бюджет
- Пылезащитные колпачки и совместимость с переходной пластиной или вырезом в панели
- Соответствие требованиям, например, RoHS, а также отчет об испытаниях
Краткая схема подключения рядом с этим списком позволяет убрать большую часть перемещений туда-и-вперед.
Осмотрите и очистите перед спариванием
В наконечнике MPO множество торцевых поверхностей объединено в одну поверхность, поэтому одна точка может вывести из строя более одного канала. В наконечниках с 16 и 24 волокнами изменение высоты по волокнам затрудняет равномерную очистку, поэтому правило состоит в том, чтобы осмотреть, очистить, а затем снова проверить. Загрязнение проявляется в виде более высоких вносимых потерь, более высокого коэффициента отражения и прерывистых связей, которые медленно отслеживаются на плотной панели. Используйте соответствующие инструменты для проверки и очистки MPO и следите за звуком.практика проверки торцевой-лицевой стороныперед каждым другом. Наши заметки о
обращение с перемычками MPOобеспечить ежедневный--дневной уход, который в первую очередь обеспечивает чистоту торцевых поверхностей.
Распространенные ошибки и чего они стоят
- Игнорирование полярности.Детали подходят, но передача приземляется на передачу. Ссылка темная, и вы теряете время, отслеживая соединение, которое физически выглядит правильно.
- Считать MPO и MTP идентичными по качеству.Оба спариваются, но потери и долговечность различаются. Если предположить, что паритет может незаметно разрушить ограниченный бюджет каналов связи.
- Покупаю только по цвету.Aqua не подтверждает класс, полярность или полировку. В даташите есть.
- Забывая пол.Два закрепленных или два незакрепленных разъема не будут совмещены, и при приложении к ним усилий можно поцарапать торцевые поверхности.
- Нет плана обновления.Адаптер и соединительная линия, выбранные только сегодня, могут не-вернуться обратно на 400G или 800G позднее.
Часто задаваемые вопросы об адаптерах MPO
Вопрос: Что на самом деле делает адаптер MPO?
Ответ: Он соединяет два разъема MPO и удерживает их на одном уровне, позволяя одновременно соединять целый ряд волокон через один компактный интерфейс.
В: Адаптер такой же, как и разъем?
О: Нет. Разъем прикрепляется к кабелю, а адаптер представляет собой соединительную часть панели, позволяющую состыковывать два разъема.
Вопрос: Должен ли я использовать тип A или тип B?
О: Это зависит от всего канала. Тип B является общим для оптики с прямым параллельным соединением, поскольку на обоих концах работают одни и те же патч-корды. Тип A распространен в структурированных кабельных системах на основе кассет-. Примите решение один раз и сохраняйте его последовательным от начала до конца.
Вопрос: Может ли один адаптер обслуживать одновременно MPO-12 и MPO-24?
О: Нет. Ширина наконечника и шпонка различаются, поэтому отверстие адаптера зависит от-конкретного количества. Некоторые адаптеры предлагаются в нескольких версиях, но каждая версия по-прежнему соответствует одному формату.
Вопрос: Как прочитать ключ-вверх или ключ-вниз по спецификации или фотографии?
О: Найдите ключевой выступ на корпусе разъема. Встречаются ли два сопряженных разъема вверх-к-нижнему или вверху-к-верху, можно определить прямое или обратное сопоставление, которое напрямую связано с типом полярности.
Вопрос: одномодовые и многомодовые адаптеры просто разного цвета?
О: Нет. Тип волокна влияет на полировку, сорт и допуски, а не только на цвет. Подтвердите полную спецификацию.
Вопрос: Какой адаптер MPO мне нужен для 400G или 800G?
О: В этой параллельной оптике используется 16-волоконный MPO-16, часто с APC. Сопоставьте адаптер с этим счетчиком и ключом.
Вопрос: Как узнать, что адаптер поставщика хороший?
О. Запросите тип волокна, полярность, пол, корпус, степень вносимых-потерь и отчет об испытаниях, а затем проверьте, соответствует ли оно вашему бюджету на канал.
Вопрос: Что мне следует заказать вместе с адаптерами?
О: Обычно магистральные и патч-кабели, кассеты, переходная пластина или панель и пылезащитные колпачки соответствуют одной и той же полярности и схеме ключей.
Заключение
Адаптер MPO — это небольшая деталь, требующая огромных усилий: совместить два много-оптических разъема, чтобы соединение работало с первого раза. Правильно определите количество волокон, полярность, пол, тип волокна и корпус и подтвердите их соответствие стандартам интерфейса и полярности, а не покупайте по внешнему виду. Если вы планируете проект MPO/MTP, заранее отправьте поставщику количество волокон, тип полярности, ориентацию ключей, тип корпуса и схему кабельной разводки. Это самый быстрый путь направоадаптер МПОи соответствующие кабельные сборки для вашей сети.
