Структура центров обработки данных становится все плотнее и быстрее. По мере заполнения шкафов и перехода каналов от 10G к 40G, 100G и далее к 400G, установка отдельных дуплексных перемычек между точками-между-точками перестает масштабировать - пути заполнения, маркировка нарушается, и каждое перемещение или добавление превращается в поиск по связке незакрепленных шнуров. Именно эту проблему призвана решить кассета MPO/MTP.
Кассета MPO/MTP берет магистраль массива с большим количеством-волокон-и разбивает ее на знакомые порты LC или SC, к которым фактически подключаются ваши коммутаторы и серверы. Если все сделано правильно, это дает вам возможность-плотно устанавливать исправления, которые можно быстро установить, легко обслуживать и которые готовы к миграции. В этом руководстве объясняется, что это за модули, их типы и конфигурации, которые вы увидите, как работает полярность, где они подходят и как выбрать один, не заказав неправильную деталь. Если вы все еще сравниваете разъемы массива с дуплексными, наш обзорLC в сравнении с MTP/MPO в конструкциях с-высокой плотностью размещенияполезный компаньон.
Что такое кассета MPO/MTP?
Кассета MPO/MTP – это предварительно-разъемный оптоволоконный модуль,-монтируемый в стойку. На задней панели имеется один или несколько адаптеров массива MPO/MTP - магистральный интерфейс -, а на передней панели находится ряд адаптеров LC (обычно дуплексных) или SC для коммутации. Внутри корпуса короткая лента или развилка сопоставляет каждое положение волокна в массиве с определенным портом на передней- стороне.
Вся суть в этом внутреннем отображении: оно фиксируется на заводе и тестируется перед отправкой, поэтому взаимосвязь между положениями заднего массива и передними портами предсказуема. Эта предсказуемость также является причиной того, что полярность (описанную ниже) должна планироваться как система, а не фиксироваться на месте. В типичной компоновке задний порт MPO/MTP подключается к магистральной магистрали с большим количеством-волокон-, а передние порты LC или SC предоставляют оборудованию чистый стандартный интерфейс для подключения.
Разъем MPO/MTP и кассета MPO/MTP
Эти два термина используются широко, но это не одно и то же.

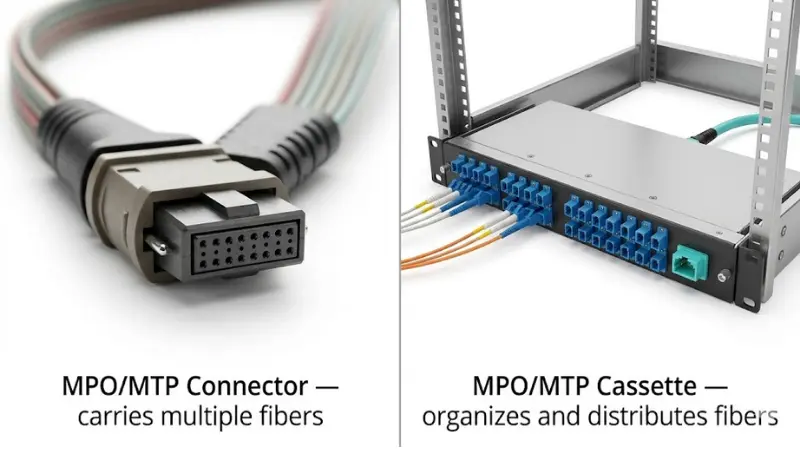

Анразъем МПО(Multi-Fiber Push-On) — это сам разъем: единый корпус, который удерживает несколько волокон в прецизионном наконечнике MT с направляющими штифтами, которые определяют штекерный (штыревой) или гнездовой (нештыревой) интерфейс. MTP – это зарегистрированная версия разъема MPO от компании Conec, США, с повышенными-допусками; согласноЧасто задаваемые вопросы о Conec в США, бренд MTP разработан для улучшения оптических и механических характеристик, сохраняя при этом соответствие стандартам-MPO. Оба определены одними и теми же стандартами взаимосовместимости - IEC 61754-7 и TIA-604-5 (FOCIS 5), как иFluke Networks подводит итоги-, поэтому все соединители MTP являются соединителями MPO, но не каждый MPO является MTP.
Кассета — это модуль, содержащий разъем, внутреннюю оптоволоконную линию и порты переднего адаптера. Проще говоря: разъем передает волокна, а кассета организует и распределяет их внутри панели или корпуса.
Как работает кассета MPO/MTP? Пример с 12 волокнами?

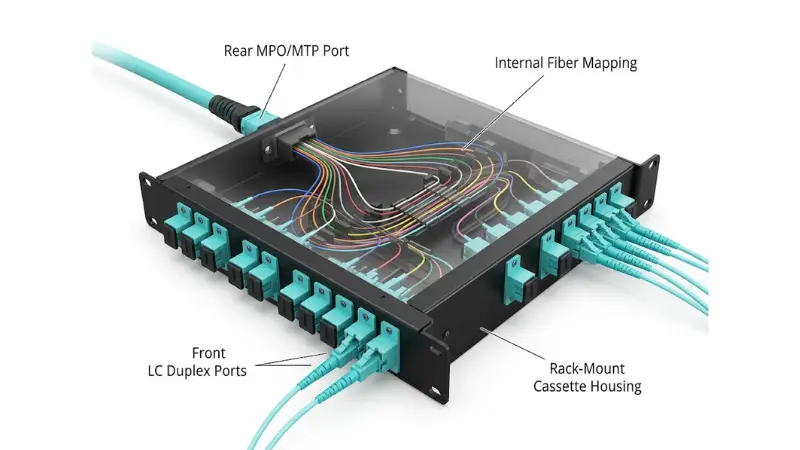

Обычная кассета имеет две стороны: порт MPO/MTP сзади дляМагистральный кабель MPO/MTPи порты LC или SC на передней панели для патч-кордов.

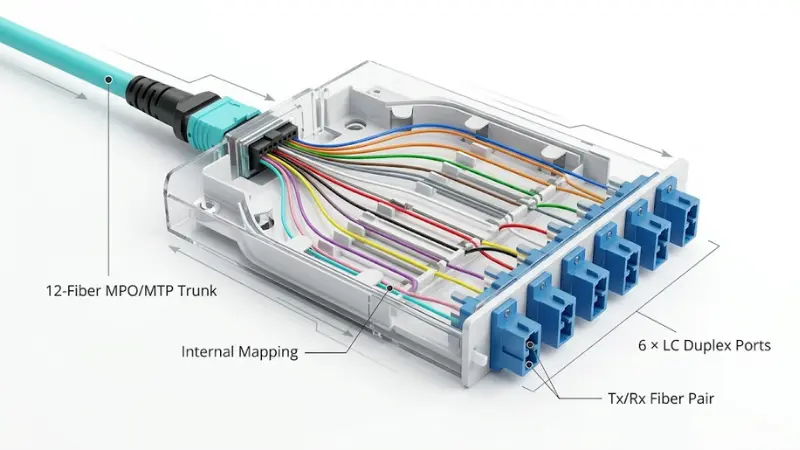

Возьмите 12-магистральный MPO-волокон, закрепленный сзади. Каждый порт LC на передней панели является дуплексным: два оптоволокна: одно передающее и одно принимающее. Таким образом, двенадцать волокон сопоставляются с шестью дуплексными портами LC (двенадцать симплексных позиций). Затем технический специалист использует стандартные дуплексные перемычки LC для подключения к коммутаторам, серверам или другой панели. Магистральная сеть остается компактной и представляет собой единый магистральный массив, а передняя часть остается гибкой и легко поддается исправлению. Если концепция дуплекса нова, обратите внимание на разницу междудуплекс и симплекссвязи.
Распространенные типы кассет MPO/MTP
«Кассета» — это категория, а не отдельная часть. Прежде чем указать одну, решите, где вы находитесь на каждой из этих осей:
- Передний интерфейс:MPO/MTP-to-LC (наиболее распространенный вариант в центрах обработки данных) или MPO/MTP-to-SC для некоторых корпоративных, телекоммуникационных и устаревших сред.
- Количество клетчатки:8-волоконные, 12-волоконные и 24-волоконные являются стандартными, а 16-волоконные появляются для параллельной оптики 400G/800G.. 8-волоконные кассеты естественным образом сочетаются с четырехканальными параллельными трансиверами, а 12-волоконные являются рабочей лошадкой для развертывания до шести дуплексных LC. Типичная 8-волоконная конструкция использует8-волоконных сборок MTP--LCсо стороны багажника.
- Режим волокна:многомодовые (OM3, OM4, OM5) для небольших центров обработки данных или одномодовые-режимные (OS2) для более длительных пробегов и более высоких-скоростей. Кассета, магистраль и патч-корды должны использовать один и тот же режим.
- Тип полярности:Введите A, B, C или один из новых универсальных типов -, он должен соответствовать остальной части канала.
- Уровень вносимых-потерь:стандартные компоненты по сравнению с компонентами с низкими-потерями (иногда называемыми «элитными»), что особенно важно, когда бюджет канала ограничен.
Типичные конфигурации кассет MPO/MTP

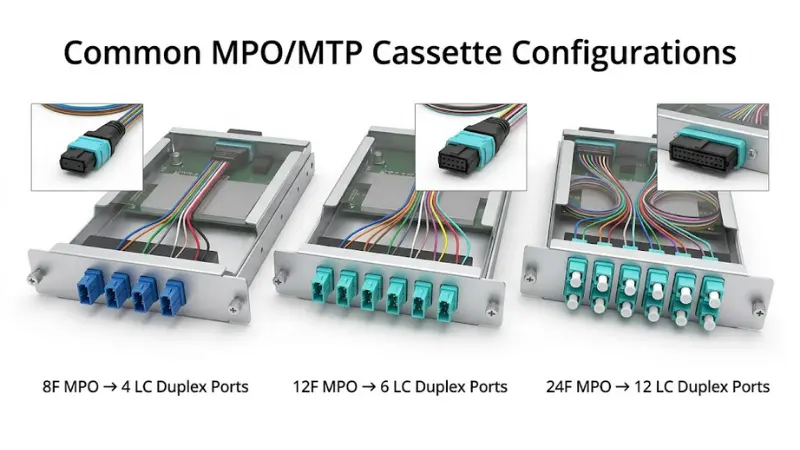

Большинство реальных-кассет относятся к нескольким стандартным моделям. Предварительное сопоставление одного с вашим трансивером и количеством портов позволит избежать сюрпризов при установке.
| Задняя часть (со стороны багажника) | Внутреннее картографирование | Передняя часть (сторона оборудования) | Типичное использование |
|---|---|---|---|
| 1 × 12-волоконный МПО | 12 волокон → 6 дуплексов | 6 × дуплекс LC | Оборудование 10G LC по 12-волоконной магистрали |
| 2 × 12-волоконных МПО | 24 волокна → 12 дуплексов | 12 × LC дуплекс | Более высокая плотность в одном модуле 1U |
| 1 × 24-волоконный МПО | 24 волокна → 12 дуплексов | 12 × LC дуплекс | Меньше стволов, плотнее костяк |
| 1 × 8-волоконный МПО | 8 волокон → 4 дуплекса | 4 × дуплекс LC | Разрыв 8-волоконной параллельной оптики (например, каналы типа SR4) |
Для конкретной многомодовой сборки12-волоконная кассета OM4 MTPявляется общей отправной точкой для первой конфигурации, описанной выше.
Почему центры обработки данных используют кассеты MPO/MTP?

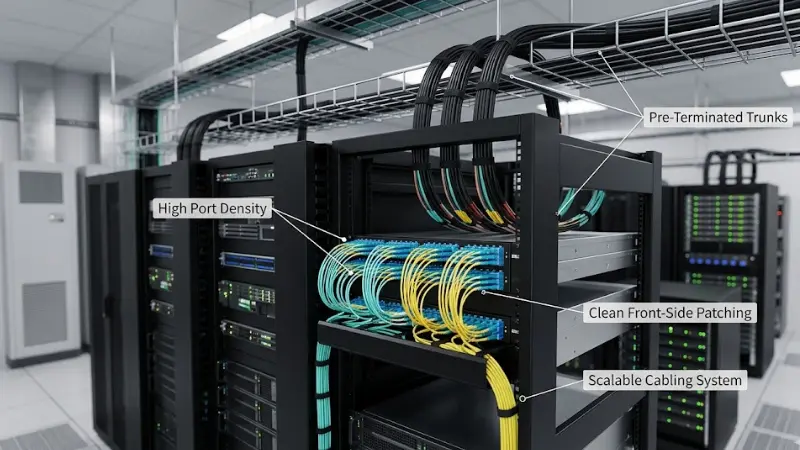

Высокая плотность портов в меньшем пространстве стойки
Один магистральный массив из 24- волокон заменяет пучок отдельных дуплексных шнуров, а кассета высотой 1U может содержать двенадцать дуплексных портов LC. Вы прокладываете магистрали с большим количеством-волокон вдоль основного пути и прокладываете их рядом с оборудованием, что освобождает место в шкафах, лотках и воздуховодах там, где его меньше всего.
Более быстрое и предсказуемое развертывание
Кассеты соединяются с соединительными шинами,-подключенными и прошедшими-заводские испытания, поэтому большая часть работы по подключению разъемов выполняется еще до доставки. На месте работа сводится к тому, чтобы «закрепить ствол, установить кассету, залатать переднюю часть» - гораздо меньше сращивания или заделки на месте, что делает сжатые графики проекта реалистичными.
Более простые перемещения, добавления и изменения
Поскольку передняя сторона патча отделена от магистральной сети, технические специалисты могут перенастроить-порты, не нарушая магистральную инфраструктуру. Для предприятия, которое регулярно реорганизует стойки и соединения, такое разделение снижает риск отключения несвязанного соединения во время изменения.
Структурированный путь перехода к 40G, 100G и выше
Кабели на основе массива- поддерживают параллельную оптику, поэтому кассетная система сохраняет модульность установки по мере роста скорости. Тем не менее, это не происходит автоматически: поддерживает ли данная кассета будущее соединение, зависит от типа волокна, полярности, количества волокон и бюджета потерь. Хорошо-спланированная система дает вам запас мощности; менее-указанный нет.
Полярность кассеты MPO/MTP: методы A, B и C
Полярность — единственный фактор, который с наибольшей вероятностью может превратить чистую-установку в неработающую ссылку, поэтому она заслуживает более чем одного-предупреждения.
Полярность просто означает, что каждое передающее волокно (Tx) должно достигать приемного волокна (Rx) на дальнем конце. В простом дуплексном канале LC кроссовер происходит внутри дуплексного патч-корда. В системе с массивом кроссовер может происходить в магистрали, в кассете или в патч-корде -, поэтому им необходимо управлять по всему каналу как единой конструкцией. Стандарт TIA-568 определяет три метода, основанных на кабелях типов A, B и C, а в версии 2022 года (TIA-568.3-E) добавлены два «универсальных» метода (U1 и U2) для упрощения приложений массивов, напримерFluke Networks объясняет.

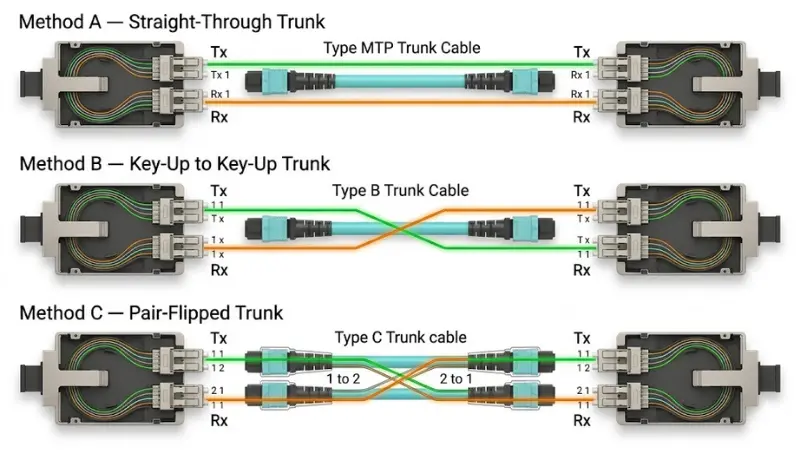

- Метод Аиспользует прямую-сквозную магистраль (от клавиши-вверх до клавиши-вниз), а кроссовер обрабатывается в патч-кордах -, поэтому на одном конце требуется один тип патч-корда, а на другом — другой. Эти смешанные-требования к шнуру являются частым источником ошибок при заказе.
- Метод Биспользуется соединительная линия-до ключевой-вверх и один тип патч-корда. Его простота делает его популярным для параллельной оптики, хотя вам все равно необходимо подтвердить тип торцевой поверхности (UPC или APC) и детали одномодового-мода, прежде чем стандартизировать его.
- Метод Спереворачивает пары волокон внутри магистрали. Это наименее распространенный и самый сложный для отслеживания вид.
Практическое правило: выберите один метод и согласуйте с ним магистраль, кассету и патч-корды. Спросите поставщика, на какой тип полярности рассчитана кассета, и запросите схему подключения, а затем сверьте фактическое сопоставление с картой волокон или отчетом заводских испытаний, а не с предположениями. Для простого-изложения этих компромиссов-этореальный-взгляд на оптоволокно MPO/MTPСтоит прочитать перед заказом.
Где используются кассеты MPO/MTP?
Переключитесь-на-патч-панель-и структурированную кабельную систему

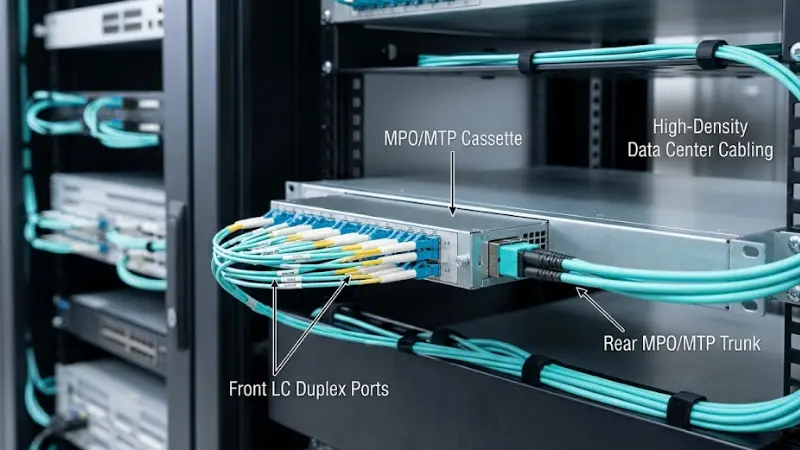

Кассеты монтируются в оптоволоконные патч-панели для создания организованных соединений между коммутаторами и структурированной кабельной системой. - порты LC на передней панели для упрощения коммутации, магистральные каналы MPO/MTP сзади. Это повседневная роль в дизайне конца--строки и середины--строки.
Магистральная и магистральная кабельная разводка между зонами
В более крупных объектах магистральные каналы массива соединяют основные, горизонтальные области и зоны распределения оборудования (MDA, HDA, EDA), а кассеты распределяют эти магистральные волокна по пригодным для использования портам в каждой зоне. АнOM3 12-оптоволоконный магистральный канал MPOявляется типичным магистральным элементом, питающим эти прорывы.
Переход с 10G-на 40G/100G
Многие сети сегодня используют LC для 10G, но им нужен путь к 40G или 100G. Кассеты теперь соединяют магистраль высокой-плотности с оборудованием на базе LC-, сохраняя при этом возможность адаптации предприятия, что является одной из причин, по которой массивные кабельные системы так широко используются в руководствах покак выбрать оптоволоконный кабель 100G.
Корпоративные серверные помещения, телекоммуникационные помещения и периферийные площадки
Эти модули предназначены не только для гипермасштабирования. Корпоративные серверные помещения, телекоммуникационные шкафы и периферийные шкафы с высокой-плотностью — все это приносит пользу там, где важны пространство, организация и скорость развертывания.
Кассета MPO/MTP, панель адаптера MPO и соединительный кабель
Три продукта решают частично совпадающие проблемы, и выбор неправильного продукта является распространенной ошибкой при выборе.
| Вариант | Что он делает | Лучше всего, когда | Компромисс-против |
|---|---|---|---|
| Кассета МПО/МТР | Размещенный модуль; задний массив → передний LC/SC с определенным, проверенным отображением | Вам необходимо управляемое заменяемое исправление LC из магистральной сети массива. | Более высокая стоимость за порт |
| Панель адаптера MPO/MTP | MPO-к-переборке MPO-сквозной; нет прорыва | Оборудование — это-собственный массив MPO, исправленный-в-массиве. | Нет прорыва LC; нужны патч-корды MPO |
| Отводной/вентиляторный-выходной кабель | Массив на одном конце, несколько ветвей LC на другом; бездомный | Короткие прорывы фиксированной точки-до-точки | Ослабленные ножки труднее лечить и заменять. |
Если ваши коммутаторы предоставляют порты массива,Панель адаптера MPO/MTPможет быть все, что вам нужно. Для фиксированного запуска, когда размещенный модуль является излишним,Отводной кабель MPO-к-LCэто более простой выбор.
Кассета MPO/MTP в сравнении с традиционными дуплексными кабелями
Традиционное дуплексное кабельное соединение идеально подходит для небольших систем. По мере роста количества каналов становится все труднее отслеживать отдельные участки кабеля и управлять ими -, и именно здесь кассетный подход занимает свое место.
| Элемент | Традиционный дуплексный кабель | Кассетная система MPO/MTP |
|---|---|---|
| Плотность кабеля | Ниже | Выше |
| Скорость установки | Медленнее на больших заданиях | Быстрее с предварительно-транками |
| Обслуживание | Больше отдельных шнуров для отслеживания | Передняя-сторона исправлена, основная часть нетронута. |
| Лучшее для | Несколько фиксированных ссылок | Модульные среды высокой-плотности |
| Ограничение | Трудно масштабировать и управлять при высокой плотности. | Более высокая стоимость-за порт; полярность должна быть запланирована |
| Типичный размер проекта | Маленькие комнаты, несколько шкафов | Центры обработки данных и крупные предприятия |
Как правильно выбрать кассету MPO/MTP?
Подсчет портов — это самая простая часть. Кассета также должна соответствовать конструкции кабелей, интерфейсу оборудования и бюджету производительности.
1. Тип и сорт волокна
Многорежимные режимы OM3 и OM4 охватывают типичные для центров обработки данных короткие расстояния - от десятков метров до нескольких сотен в зависимости от скорости, - в то время как одиночный режим OS2-обслуживает более длинные прогоны и обеспечивает наибольший запас для реализации планов с более высокой-скоростью. Держите кассету, магистраль и патч-корды одного типа. Если вы выбираете между оценками, сравнитеМногомодовое волокно OM3 и OM4и сравните многомодовый режим с одиночным-режимом в нашем руководстве поодномодовое-и многомодовое волокно.
2. Количество клетчатки
Выбирайте 8-волокно, если вы разветвляете четырех-параллельную оптику, 12-волокно для обычного шестидуплексного разветвления и 24 волокна, если вам нужна максимальная плотность и меньшее количество магистральных каналов. Решающими факторами являются количество линий вашего трансивера, количество необходимых вам дуплексных портов и ваш план развития, а не число по умолчанию.
3. Передний интерфейс
Дуплекс LC является стандартным, поскольку LC доминирует на коммутаторах, серверах и трансиверах; SC по-прежнему используется в некоторых корпоративных и устаревших устройствах. Подтвердите комплектацию оборудования перед заказом и соответствие наличия на складе.Дуплексные патч-корды LC.
4. Метод полярности
Заранее решите A, B, C или универсальный, затем укажите подходящую кассету, багажник и шнуры. Получите схему подключения в письменном виде.
5. Пол и крепление
Разъемы MPO/MTP бывают закреплены (штекер) или не закреплены (гнездо), и соединение правильно сопрягается только между представителями противоположного пола. Зафиксируйте пол кассеты относительно багажника во время планирования - несоответствие, обнаруженное на месте, означает отложенную установку, а не быструю замену.
6. Вносимые потери и бюджет потерь канала
Каждая сопряженная пара увеличивает потери, а кассета имеет собственные интерфейсы разъемов, поэтому ее следует учитывать в бюджете канала -, а не рассматривать как "бесплатную". Высокоскоростные-многомодовые каналы, такие как 40GBASE-SR4 и 100GBASE-SR4, работают в условиях ограниченного общего бюджета, часто всего несколько децибел по всему каналу, поэтому каждая пара разъемов имеет значение. Если бюджет ограничен, выберите компоненты с низкими-потерями и проверьте весь канал на соответствие спецификациям трансивера.
7. Совместимость корпуса и панели
Кассеты устанавливаются в стоечные-корпуса и патч-панели, обычно высотой 1U или 4U, раздвижной или фиксированной конструкции. Не каждая кассета подходит к любому корпусу - подтвердите размер, способ монтажа и совместимость на уровне детали-. Если вы все еще выбираете сам корпус, это сравнениеоптоволоконные патч-панели и ODFпомогает.

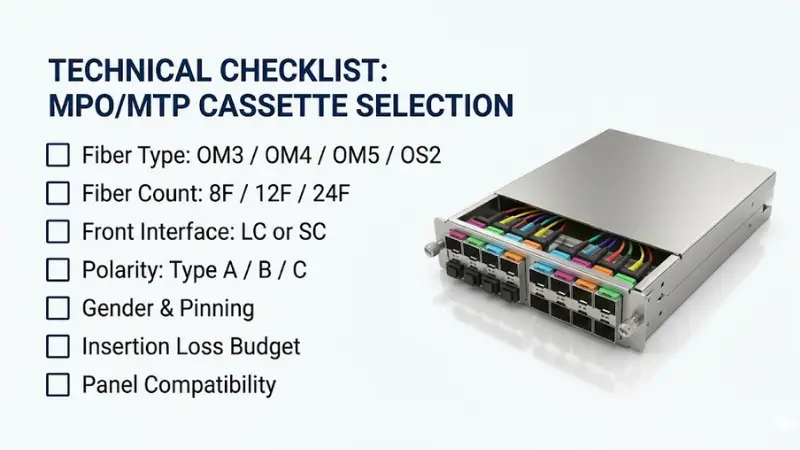

Краткий контрольный список-предварительного выбора:
- Тип и сорт волокна, закрепленные на кассете, магистрали и шнурах
- Количество волокон соответствует полосам приемопередатчика и потребностям порта
- Передний интерфейс (LC или SC), подтвержденный оборудованием
- Один метод полярности, схема подключения имеется в файле.
- Пол и крепление решены на этапе проектирования.
- Бюджет потерь в канале рассчитывается в соответствии со спецификациями трансивера.
- Совместимость корпуса подтверждается номером детали
Распространенные ошибки, которых следует избегать
Заказ перед подтверждением полярности
Риск:ссылки, которые не пропускают свет, несмотря на то, что все компоненты физически подключены, а также повторную-доставку и доработку.Профилактика:укажите метод полярности и запросите схему подключения до отправки заказа на поставку.
Смешивание типов или марок волокон в одном канале
Риск:избыточные потери или выход канала за пределы--спецификации при объединении компонентов OM3, OM4 и OS2.Профилактика:укажите кассету, багажник и шнуры как один согласованный комплект.
Учет бюджета потерь ссылок
Риск:аккуратная-выглядящая система, которая выходит из строя на высокой скорости из-за слишком высоких общих вносимых потерь.Профилактика:сложите весь канал и сравните его с бюджетом трансивера, особенно для 40G и 100G.
Несоответствие пола или крепления
Риск:разъемы, которые не сопрягаются, и установка, которая глохнет.Профилактика:блокируйте кассету и пол багажника во время проектирования, а не во время прокладки кабелей.
Покупка только по цене за единицу
Риск:непостоянные вносимые потери, отсутствие данных испытаний и неясная полярность самых дешевых деталей.Профилактика:требуется таблица данных и отчет о заводских испытаниях, а также согласованность значений по сравнению с наименьшей позицией - для центра обработки данных, повторяемость производительности — это экономия, которая имеет значение.
Когда использовать -, а когда не использовать - кассеты MPO/MTP?
Кассеты являются хорошим выбором, если:
- Проекту требуется установка патчей для оптоволокна-высокой плотности.
- Сроки установки сжаты, а время завершения эксплуатации ограничено.
- На заводе используется структурированная кабельная система с транками и патч-панелями.
- Ожидается будущая скоростная миграция
- Перемещения, добавления и изменения происходят часто и должны оставаться простыми.
Они могут оказаться излишними, если:
- У вас всего несколько фиксированных каналов -. Дуплексные перемычки проще и дешевле.
- Оборудование представляет собой-собственное MPO и исправленный массив-к-массиву -, может быть достаточно панели адаптера
- Канал имеет чрезвычайно ограниченный бюджет потерь, и многие пары разъемов - меньше сопряженных интерфейсов могут служить лучше.
Вопросы, которые следует задать поставщику перед заказом
- Задний разъем: марка MPO или MTP, какое количество волокон и какого типа (с контактами или без контактов)?
- Тип конечной-лицевой стороны: UPC или APC? (Один-режим обычно используется APC.)
- Лицевая сторона: LC или SC, сколько дуплексных портов?
- Тип и класс волокна: OM3, OM4, OM5 или OS2, стандартное или с низкими-потерями?
- Полярность: Тип A, B, C или универсальная, со схемой подключения?
- Класс потерь при вставке-потери/возврата-и отчет о заводских испытаниях на кассету?
- Совместимость корпуса и соответствующие номера деталей?
- Маркировка, индивидуальные конфигурации, минимальный объем заказа и время выполнения оптовых заказов?
Часто задаваемые вопросы
В чем разница между кассетой MPO и кассетой MTP?
Кассета представляет собой такой же модуль; разница заключается в марке разъема внутри него. MTP — зарегистрированная в США Conec, более-версия разъема MPO с более высокими эксплуатационными характеристиками, полностью соответствующая стандартам MPO. Кассета MTP — это кассета MPO, изготовленная с использованием разъемов марки MTP-.
Сколько портов LC обеспечивает 12-волоконная кассета MPO?
Шесть дуплексных портов LC - двенадцать симплексных позиций. Каждый дуплексный порт использует два волокна (одно передающее, одно принимающее), поэтому двенадцать волокон соответствуют шести дуплексным портам.
В чем разница между кассетой MPO и панелью-переходником MPO?
Кассета разбивает магистраль массива на порты LC (или SC) посредством внутреннего определенного сопоставления. Панель адаптера представляет собой сквозное соединение MPO-к-MPO-без прорыва, - вы соединяете массив-к-массиву с обеих сторон.
Нужна ли мне кассета MPO с низкими-потерями для 40G или 100G?
Часто да. Высокоскоростные-многомодовые каналы имеют ограниченный бюджет вносимых-потерь, и каждая сопряженная пара разъемов съедает его. Если ваш канал имеет несколько точек подключения или расстояние, близкое к предельному, компоненты с низкими-потерями помогут поддерживать связь в пределах технических характеристик трансивера.
Как избежать несоответствия полярности MPO?
Выберите один метод полярности, соблюдайте его соответствие магистрали, кассете и патч-кордам, получите схему подключения у своего поставщика и проверьте сопоставление с помощью карты волокон или отчета об испытаниях, а не предполагайте это.
Могу ли я использовать волокно OM3 и OM4 в одном канале?
Свет пройдет, но вы потеряете производительность и получите гарантии, исходящие из единого канала, а на более высоких скоростях результат может выйти за рамки спецификации. Укажите один тип волокна для каждого канала на кассете, магистрали и шнурах.
Ключевые выводы
Кассета MPO/MTP — это практичный мост между магистральной сетью массива и портами LC или SC, которые использует ваше оборудование -. Она обеспечивает плотность, более быстрое развертывание и более простые изменения при условии, что тип волокна, количество, полярность и бюджет потерь планируются вместе, а не предполагаются.
Чтобы применить это на практике: сначала составьте карту расположения стойки, скорости соединения, расстояния и количества полос трансивера. Далее задайте тип и класс волокна, количество волокон, передний интерфейс и метод одной полярности, затем закажите кассету, магистральный кабель и патч-корды как одну согласованную систему - и запросите отчеты об испытаниях перед отправкой оптового заказа.
