Как соединить пигтейлы оптоволокна в патч-панели: процедура, критерии прохождения и пределы приемки

Большая часть того, что попадает в нашу службу приложений, не является проблемой сращивания. Это проблема покупки или планирования, которая стала заметной только тогда, когда бригада стояла у сварочного аппарата с уже открытым кабелем. Три проверки занимают десять минут и удаляют почти все.

На три режима отказа приходится большая часть жалоб и возвратов, с которыми мы работаем, и все три определяются до того, как кто-либо откроет кабель: панель, заказанная как шасси с прямым-зажимным соединением, когда в конструкции предусмотрены лотки для сращивания, многомодовый комплект с косичками, заказанный для одномодовой соединительной-магистрали, поскольку в заказе указан цвет оболочки, а не рисунок кабеля, и ножки толщиной 0,9 мм, замененные ножками толщиной 2,0 мм по соображениям цены до тех пор, пока лоток не перестанет закрываться без защемления. Ни одну из трех проблем невозможно исправить с помощью лучшего сварочного аппарата.

В частности, выбор панели — это решение о покупке, принимаемое за несколько недель до того, как кто-либо откроет кабель, поэтомувыбор готовой к сращиванию-патч-панели или ODFпринадлежит плану сращивания. Совместимость режимов – это такое же решение:разница между одномодовой- и многомодовой конструкцией косичекзадается на этапе заказа, а не в лотке.

Аргументы в пользу заделки косичек – это аргумент производства, а не аргумент удобства. Геометрия торца-феррулы, то есть радиус кривизны, смещение вершины и высота волокна, задается на полировальном оборудовании, обрабатывающем десятки соединителей одновременно под контролируемым давлением и последовательностью пленки.

Что мы можем точно сказать, так это спецификацию и процесс, стоящий за ней. Каждая оконечная сборка на нашей линии проходит проверку торцевой-лицевой стороны, измерение вносимых потерь, измерение обратных потерь, проверку целостности, проверку полярности и подтверждение цветовой-последовательности перед упаковкой. Пределы одномодовых спецификаций: вносимые потери менее или равны 0,2 дБ, обратные потери более или равны 50 дБ для UPC, менее или равны 0,3 дБ и более или равны 60 дБ для APC. Это максимальные значения, записанные в спецификации продукта, а не заявленные средние показатели. Измеренное распределение содержится в записи партии, которая поставляется вместе с заказом, и по запросу мы вышлем анонимный отчет о партии с указанием длины волны испытания и типа прибора, поскольку распределение, которое вы можете проверить, стоит больше, чем число, указанное в абзаце блога.

Отполированный-соединитель может достичь этих показателей. Чего он не может сделать, так это достичь их последовательно, разъем за разъемом, на крыше в июле с помощью шайбы для ручной полировки и без интерферометра. Именно эта последовательность является основной причиной того, что оптоволоконный пигтейл с заводской-заделкой, присоединенный к магистрали, превосходит прямое оконцевание магистрали. Фон надля чего используется оптоволоконный пигтейл в FTTH, ODF и построениях центров обработки данныхзакрывает сторону компонента. Эта статья посвящена процедуре.

Как только базовая компетентность установлена, состояние расходных материалов становится повторяющимся источником отклонений в результатах сварки. Наблюдаемый сигнал – это не один плохой стык. Это тенденция: расчетные потери постепенно растут во второй половине лотка или сообщается об уменьшении угла скола в трех последовательных соединениях. Когда вы увидите это, остановитесь и проверьте положение лезвия и количество дуг, прежде чем что-либо менять в своей технике.

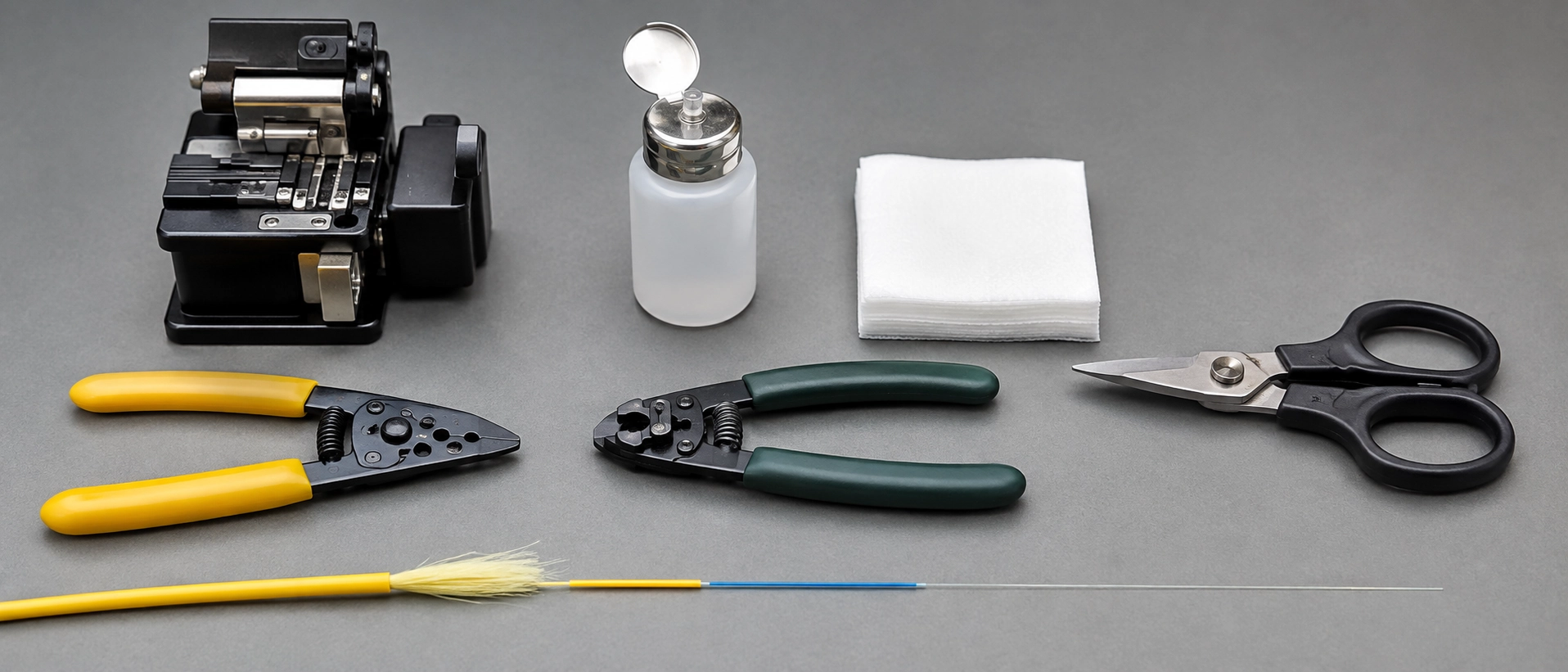

В таблице ниже перечислено, что нужно скамейке запасных, и, что более полезно, когда каждый элемент перестает вызывать доверие, с авторитетом, на котором фактически опирается каждая цифра.

Одну деталь стоит сказать прямо, потому что ошибки обходятся бригадам в час: термоусадочная-муфта надевается на волокно.доволокно идет в сварочный аппарат. После этого воспоминания не восстанавливаются.

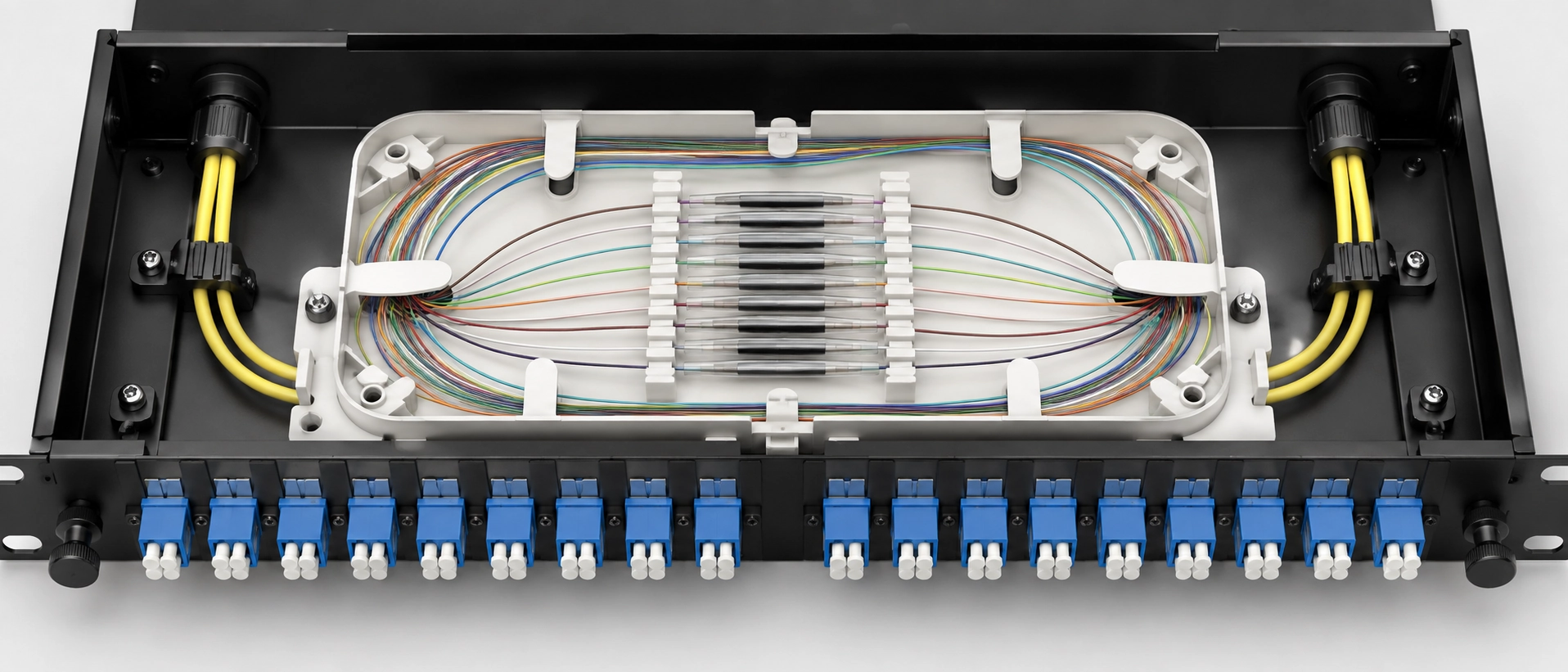

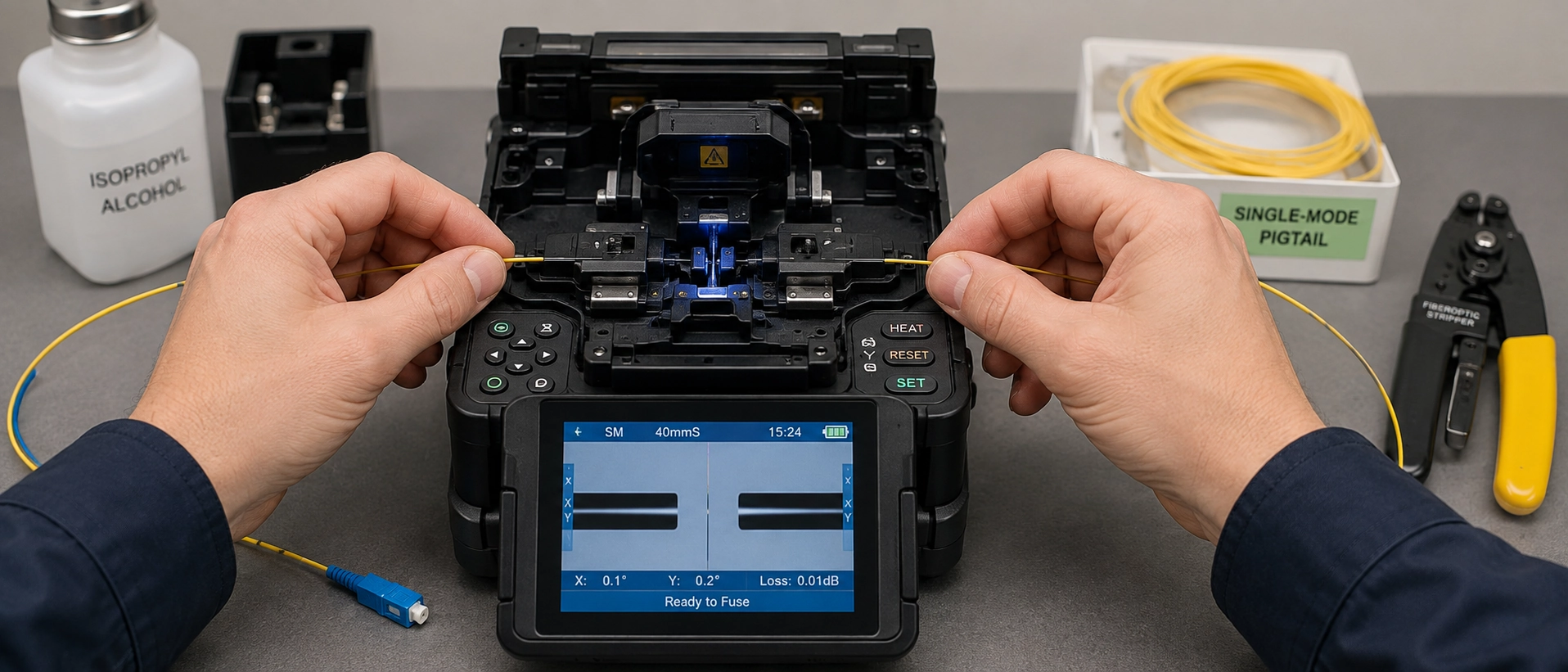

Это рабочий порядок, который используется при сварке-волоконных пигтейлов во время испытаний у клиентов и выборочной квалификации в нашей собственной прикладной лаборатории, на 12-волоконных и 24-волоконных магистралях со свободными трубками в корпусах лотков высотой 1U и 2U с защитными гильзами 40 мм и 60 мм. Каждый шаг имеет критерий прохождения и триггер повтора, поскольку последовательность без точек оценки — это всего лишь описание. Тот же порядок применяется к процедуре одномодового сращивания пигтейлов для клеммных коробок FTTH, при которой изменяются только количество лотков и количество волокон.

Видимая линия, выпуклость или пузырь означают повторное-расщепление, а не повторный-нагрев.

Два суждения внутри этой последовательности заслуживают особого внимания. Оценка монтажника на шаге 8 — это оценка, полученная в результате анализа изображения, а не измерения. Он отлично подходит для принятия решения о необходимости переделки стыка на месте и не является приемочным свидетельством. А шаг 10 намеренно упорядочен таким образом, чтобы маркировка предшествовала тестированию, поскольку отчеты о тестировании, которые невозможно отследить до порта, являются замаскированной переработкой.

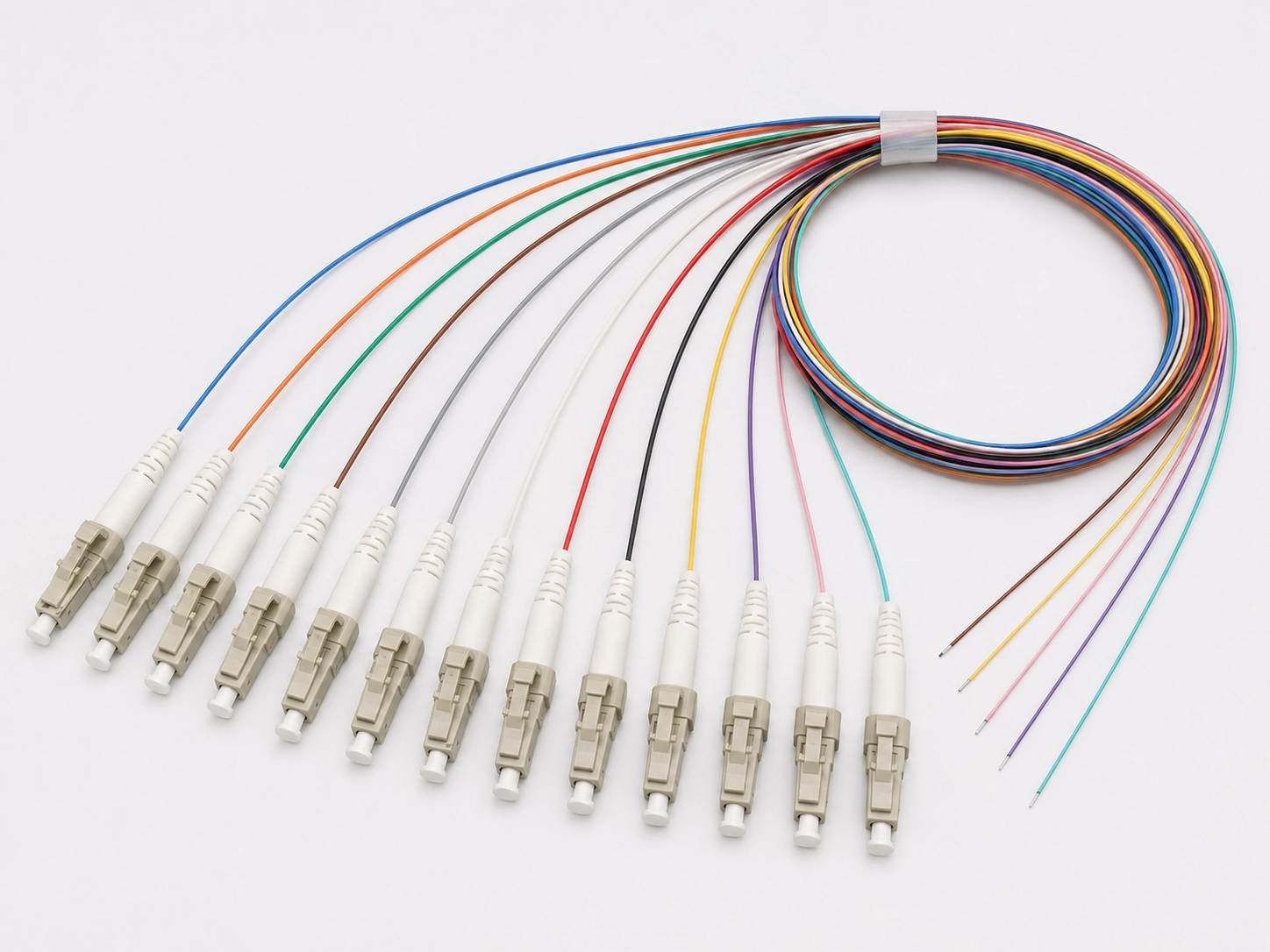

Цветовая последовательность оптоволоконных пигтейлов и правильная полярность с первого раза

Цветовая идентификация — это самый дешевый механизм-предотвращения ошибок в этой процедуре, и он работает только в том случае, если набор косичек соответствует тому же соглашению, что и магистральный канал. Последовательность двенадцати-позиций, указанная в ANSI/TIA-598-D, включает синий, оранжевый, зеленый, коричневый, грифельный, белый, красный, черный, желтый, фиолетовый, розовый, голубой цвета, при этом кабели над двенадцатью волокнами повторяют последовательность для каждой буферной трубки и добавляют трассирующую маркировку.



Любой, кто занимается установкой 12-волоконного пигтейла в патч-панель, должен относиться к набору цветов как к элементу спецификации, а не как к удобству в полевых условиях. Действуют два предостережения. Соглашения IEC и TIA не совпадают во всех позициях, поэтому сборка, в которой сочетаются кабели одного соглашения с хвостовиками другого, требует, чтобы сопоставление было записано перед соединением, а не обнаружено во время тестирования. И приходит соглашение, указанное в заказе на поставку. Мы поставляем12-цветные наборы косичекв любой последовательности, что означает, что решение принимается во время запроса цен, а не на лотке.

Используйте 0,1 дБ на соединение в качестве рабочей цели при сращивании оптоволоконных пигтейлов и ожидайте, что современный сварочный аппарат с выравниванием сердцевины-на чистом одномодовом стекле будет располагаться значительно ниже этого уровня. Однако приемка контракта осуществляется согласно спецификации проекта и названному в нем изданию, а не этому параграфу. Действуют три пороговых значения, они основаны на документах совершенно разной авторитетности, и файл проекта решает, какой из них применим.

Следующее практическое правило: спецификация проекта превосходит все общие цифры в этой таблице, включая нашу. Там, где они конфликтуют, побеждает спецификация, и спор окончен.

Разброс между 0,3 дБ и 0,05 дБ — это то, из-за чего возникают споры о приемке, и причина — арифметическая. Канал PON с высоким коэффициентом разделения имеет небольшой запас после потерь в разветвителе, парах разъемов и затухания маршрута, поэтому каждое объединенное соединение с уровнем 0,15 дБ вместо 0,05 дБ — это расход бюджета, который понадобится будущему узлу. На 90-метровой коммерческой локальной сети этот же сустав не имеет значения.

Еще одна арифметика, изложенная осторожно. В худшем-случае бюджета, рассчитанного на основе максимально допустимых значений стандарта, сопряженная пара разъемов при уровне 0,75 дБ потребляет более чем в два раза больше, чем соединение при 0,3 дБ, поэтому интерфейс разъема, а не сварное соединение, является более крупной статьей расходов. Реальные компоненты обычно работают намного лучше, чем любой потолок, и именно поэтому конец разъема каждого оптоволоконного пигтейла, который мы поставляем, измеряется, а не предполагается.

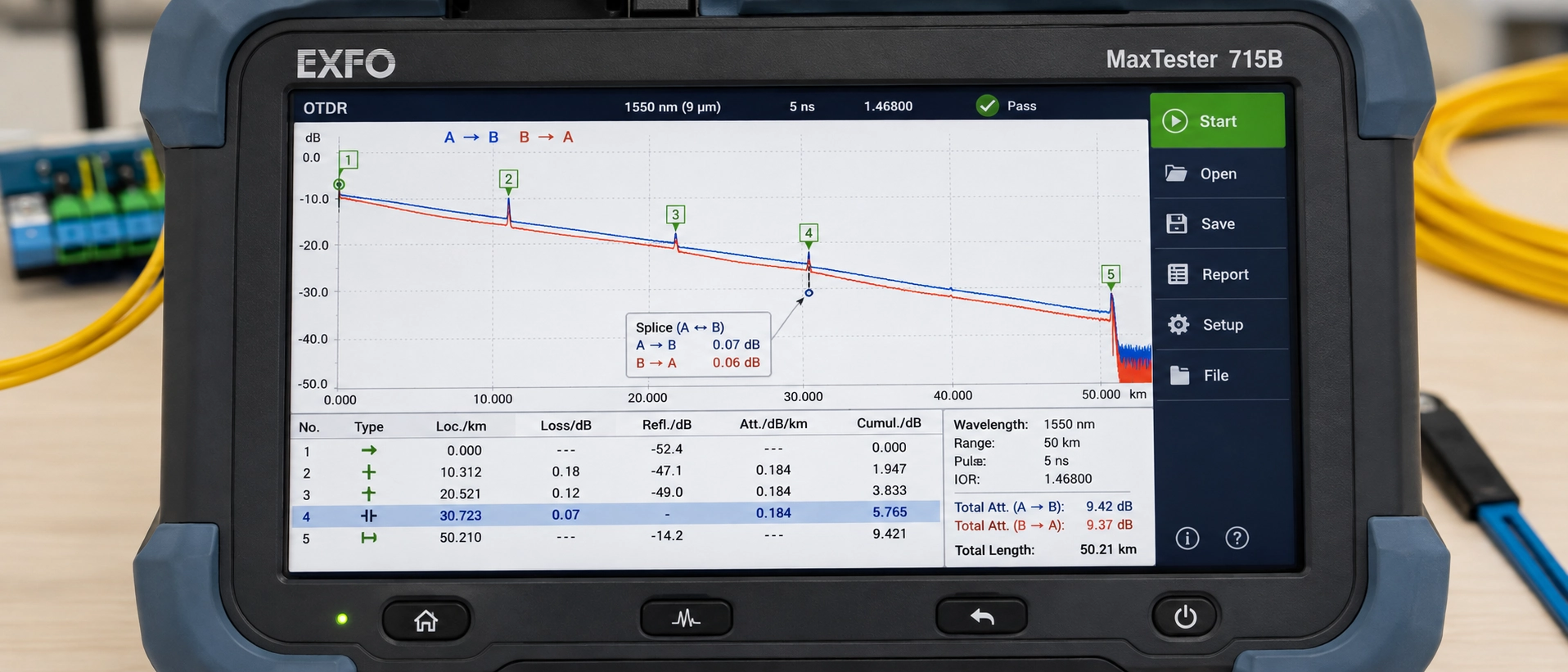

При сертификации волоконно-оптических соединений существуют два уровня тестирования, и они не являются взаимозаменяемыми. Уровень 1 — это сертификация вносимых потерь с помощью набора для тестирования оптических потерь, и именно он сертифицирует канал. Уровень 2 представляет собой характеристику OTDR и является диагностическим. Кривая, показывающая каждое соединение ниже 0,05 дБ, является полезным свидетельством и не заменяет результаты уровня 1.

Второе правило ловит больше экипажей, чем первое. Потери на сварном соединении OTDR необходимо измерять в обоих направлениях и усреднять. Это метод измерения, на котором построена процедура, и результаты в одном-направлении на линии, содержащей разнородное волокно, не просто неточны, они неверны в предсказуемом направлении (Корнинг). Это подводит нас к чтению, которое заставляет хороших специалистов переделывать хорошие суставы.

Рефлектометр не измеряет потери на сращивании оптоволоконных пигтейлов. Он измеряет обратное рассеяние по обе стороны от события и делает вывод о потерях от шага. Когда два волокна имеют разные диаметры модового поля, их коэффициенты обратного рассеяния различаются, и эта разница искажает предполагаемый шаг.

При измерении от большей стороны-MFD к меньшей прибор показывает кажущееся усиление, то есть мощность, которой не может быть. Измеренный другим способом, он сообщает о завышенных убытках. Усреднение двух направлений удаляет артефакт и оставляет реальную цифру.

Сравнение-на уровне категории не является достаточным доказательством различий в полях режима, и именно здесь большинство объяснений полей ошибочны. МСЭ-T требует, чтобы номинальный МФД и допуск были объявлены на уровне 1310 нм в пределах разрешенного диапазона, а разрешенные диапазоны для стандартных одномодовых-модовых категорий и категорий, нечувствительных к изгибу-перекрываются (МСЭ-T G.652). Перекрытие не является теоретическим: Corning SMF-28 Ultra заявляет о 9,2 ± 0,4 мкм при длине волны 1310 нм, при этом полностью соответствуя G.652.D.ипревышает требования к изгибу G.657.A1, поэтому «волокно G.657» само по себе ничего не говорит вам о поле режима, к которому вы подключаетесь. Другие конструкции,-нечувствительные к изгибу, особенно категории B, располагаются ниже.

Таким образом, рабочее правило не гласит: «ожидайте выигрыша всякий раз, когда G.657 встречается с G.652». Это так: прочитайте заявленный номинал MFD в обеих таблицах данных, магистральном кабеле и пигтейле, и ожидайте направленной асимметрии, когда эти два заявленных значения существенно отличаются. Названия категорий введут вас в заблуждение, а таблицы — нет. Вот почему мы указываем марку волокна G.652D, G.657A1 или G.657A2 в спецификации пигтейла и почему спрашивать у поставщика заявленный MFD — это разумный, а не педантичный вопрос.

Используйте сращивание-разъемов вместо оптоволоконных пигтейлов, когда ограничением привязки является положение лотка, а не оптические потери или стоимость единицы продукции. Сращивание-разъемов не требует внешней защитной втулки или держателя для его хранения (Флюк Сети), а в корпусе высотой 1U с лотком, уже имеющим полный набор соединений, это имеет решающее значение.

Граница проходит в другую сторону при четырех условиях: достаточно места на панели, стоимость заделки имеет большое значение для объема, интерфейс разъема, возможно, придется изменить позже в течение срока службы предприятия, или вы хотите, чтобы конец разъема был изделием, -испытанным на заводе, с документально подтвержденными показателями потерь, а не продуктом,-изготовленным в полевых условиях.

Три ситуации развертывания определяют выбор между оптоволоконным пигтейлом и сращиванием-коннектора в бетонной патч-панели. В шкафу или клеммной коробке FTTH пигтейлы являются предпочтительным расположением, если коробка поставляется со встроенным лотком, количество держателей соответствует количеству волокон с хотя бы одним запасным положением, длина приобретаемого вами рукава фактически помещается в этот держатель, а конструкция требует наличия разъема с заводской -заделкой на порту. Измените любой из них и повторите-сравнение. В несущем ODF у входа в центр обработки данных входящая линия традиционно соединяется с панелями, загруженными выводами с заводскими разъемами-, а архитектура предполагает наличие лотков, поэтому любой, кто спрашивает, как соединить оптоволоконные пигтейлы в ODF, работает внутри конструкции, которая уже ответила на этот вопрос. В сжатом корпоративном IDF, где панель высотой 1U рассчитана на 48 волокон, арифметика часто не дает результатов, и реальный выбор стоит между более глубоким корпусом и соединением-на разъемах. Этот компромисс- тот же, что и засравнение патч-панели с ODFна стадии проектирования.

Будет ли арифметика завершена в вашем конкретном случае, зависит от трех переменных, которые не может предоставить ни одна общая статья: емкость держателя вашего лотка, длина используемой защитной гильзы и путь прохождения от держателя к адаптеру. Отправьте нам модель панели, количество лотков и количество волокон, и мы сопоставим значения провисания и длины с этими тремя и отправим обратно рекомендуемую длину пигтейла и последовательность волокон для этого корпуса вместе с таблицей измерений, которую мы использовали для этого.

Восемь строк спецификации определяют, как оптоволоконный пигтейл ведет себя на верстаке, и каждая из них позже проявляется либо в скорости, либо в доработке на лотке.

К одному и тому же заказу на поставку относятся две строки документации: записи испытаний на-партию или-единицу, охватывающие вносимые и обратные потери, а также сертификат соответствия. Оба являются стандартными результатами с нашей стороны, а не исключениями, что делает разговор о приемке коротким, когда собственные результаты OTDR клиента находятся на рассмотрении.

Если вы хотите увидеть, как на самом деле выглядит эта документация, прежде чем заключать договор с поставщиком, запросите у насизготовленный на заказ оптоволоконный косичкалист технических характеристик вместе с образцом протокола испытаний IL и RL из сопоставимой партии. Это более быстрый способ оценить производителя, чем любые заявления в технических характеристиках, включая приведенные в этой статье.
