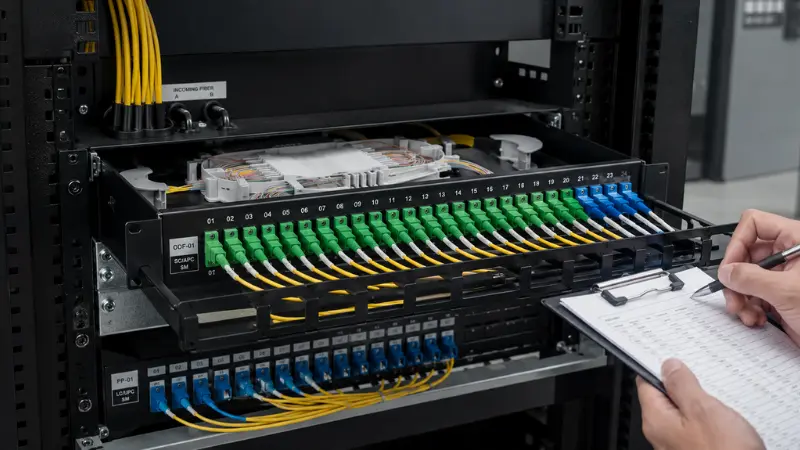

Выбор оптоволоконной патч-панели -, часто называемой ODF или оптической распределительной рамой -, редко сводится к сопоставлению количества волокон со строкой в предложении. В реальной телекоммуникационной комнате, сети доступа FTTH, корпоративной локальной сети или центре обработки данных панель также должна фиксировать входящий кабель, защищать соединения, удерживать адаптеры, прокладывать патч-корды, иметь четкие этикетки и оставлять место для роста. Неправильно укажите эти детали, и дешевая-выглядящая панель незаметно отнимет у вас время во время установки и снова при каждом будущем обновлении.
Данное руководство написано с точки зрения выбора и поставки пассивных волоконно-оптических компонентов для проектов FTTH, телекоммуникаций и центров обработки данных. В нем рассматриваются решения, которые действительно имеют значение в отношении - емкости, монтажа, адаптеров, сращивания и прокладки кабелей -, и завершаются матрицами выбора, контрольным списком запросов цен и контрольным списком проверок, которые вы можете повторно использовать при следующей покупке.
Что такое оптоволоконная патч-панель/ODF?
Патч-панель для оптоволокна — это блок управления оптоволокном, используемый для терминации, организации, сращивания, соединения и защиты оптических волокон. Вы найдете его в телекоммуникационных помещениях, центрах обработки данных, сетях доступа FTTH, корпоративных сетях и шкафах связи.
В повседневном языке--проектов термины "волоконно-оптическая патч-панель", "оптоволоконная патч-панель", "ODF" и "оптический распределительный шкаф" часто используются как взаимозаменяемые слова. Механическая конструкция различается, но задача одна: упростить управление, тестирование, обслуживание и расширение оптоволоконных соединений. Если вы хотите получить более полное представление о том, где термины расходятся, это сравнениеODF против патч-панелив оптоволоконных системах — хорошее место для начала.

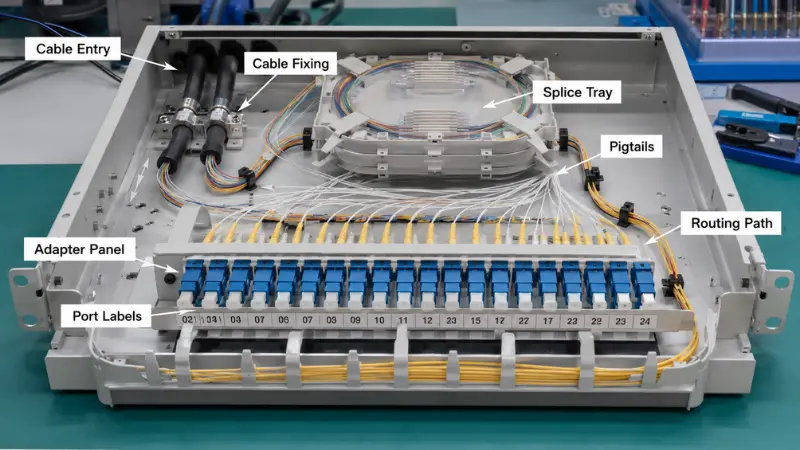

Типичная оптоволоконная патч-панель сочетает в себе несколько элементов:
- -Панели адаптеров, на которых крепятся соединители SC, LC, FC или MPO.
- -Лотки для сращивания, которые защищают сварные соединения и сохраняют лишнее волокно
- -Оптоволоконные пигтейлы приварены к входящему кабелю
- -Точки крепления кабелей и входные отверстия для снятия натяжения
- -Внутренние пути маршрутизации с сохранением радиуса изгиба
- -Отделение для управления патч-кордом на передней панели
- -Метки или идентификаторы портов
-
Почему так важен выбор правильной оптоволоконной патч-панели?
Патч-панель обычно составляет небольшую часть общего бюджета сети, однако она оказывает огромное влияние на качество установки и годы последующего обслуживания. Панель, подходящая для конкретного объекта, позволяет монтажникам аккуратно прокладывать волокна, защищать точки сращивания, контролировать напряжение изгиба и быстро находить любой порт. Плохо выбранный вариант создает перегруженную маршрутизацию, неудобное обслуживание, нехватку ресурсов и беспорядочное поле патчей.
Прежде чем вы решите использовать модель, она должна ответить на три простых вопроса: может ли она выдержать необходимое вам количество волокон сейчас, может ли технический специалист без проблем установить и обслуживать ее, и может ли она расти вместе с сетью вместо того, чтобы ее вырывать и заменять? Если какой-либо ответ отрицательный, более низкая цена наклейки редко компенсирует это.
Ключевые факторы, которые следует учитывать при выборе оптоволоконной патч-панели

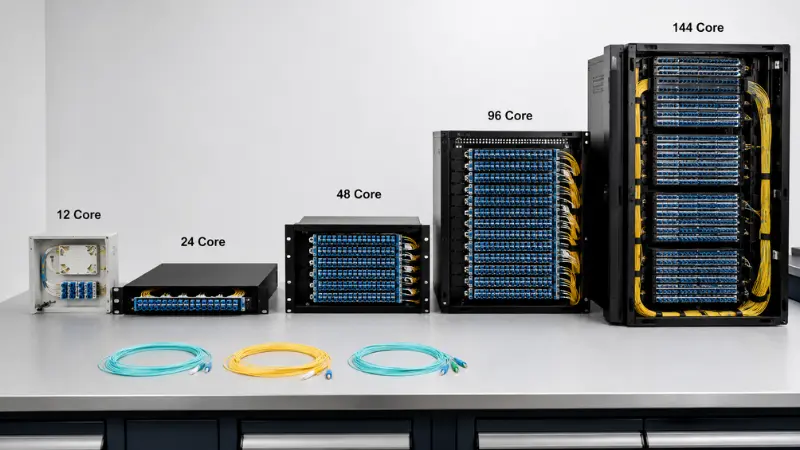

Количество волокон и пропускная способность портов
Количество волокон — это первое число, которое проверяет большинство покупателей. Общие конфигурации ODF используют 12, 24, 48, 72, 96 и 144 ядра. Для небольшой точки распространения FTTH подойдет 12- или 24-жильный настенный блок; телекоммуникационное помещение или ядро предприятия часто размещается на 24- или 48-ядерных стоечных панелях; а центры обработки данных высокой плотности или магистральные точки приближаются к 96 или 144 ядрам.
Ошибка состоит в том, чтобы точно подобрать размер панели в соответствии с сегодняшним количеством волокон. Действующее эмпирическое правило:текущие волокна + свободная емкость + место в стойке: возьмите волокна, которые вы заделываете сейчас, добавьте запас для соединений, которые вы можете разумно предвидеть, а затем проверьте, что на самом деле позволяет высота вашей стойки. Если в проекте используется 24 волокна, но площадь участка, вероятно, увеличится вдвое, 48-ядерная панель обычно обходится гораздо дешевле, чем затраты на замену устройства в дальнейшем.
В качестве отправной точки:
- Маленькая точка доступа - 12 до 24 ядер
- Стандартная телекоммуникационная комната - 24 до 48 ядер
- Увеличенная точка распространения - 72 до 96 ядер
- Магистральная сеть высокой-плотности или центр обработки данных - 96 ядер и выше

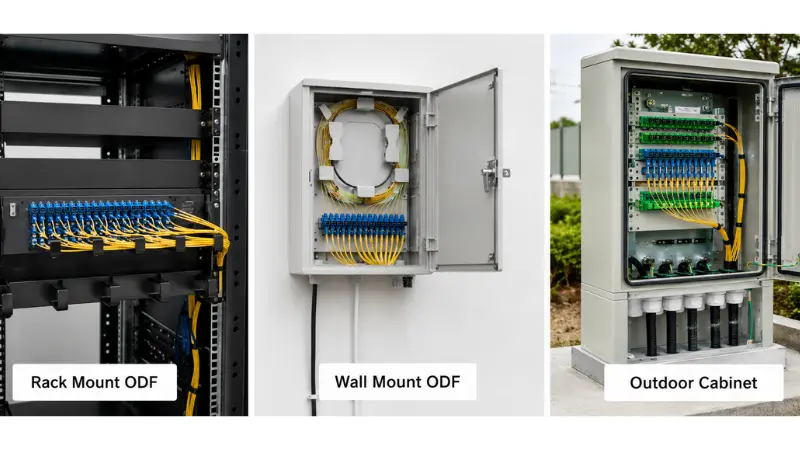

Монтаж в стойке, настенный монтаж или установка на открытом воздухе
Среда установки больше, чем что-либо еще, определяет форму панели. Оптоволоконная патч-панель для монтажа в 19-стойную стойку аккуратно устанавливается в стандартные стойки рядом с коммутаторами, OLT и передающими устройствами, поэтому она доминирует в телекоммуникационных помещениях и центрах обработки данных. Настенное крепление ODF подходит для объектов, где вообще нет стоек, - точек доступа FTTH, сетей небольших зданий, коридорных распределительных точек и филиалов. Распределительный шкаф для наружного оптоволокна предназначен для уличных шкафов и полуоткрытых помещений, где герметичность, механическая прочность и ввод кабеля имеют гораздо большее значение, чем компактность или аккуратный вид коробки.
Прежде чем выбрать место, определите его: внутри 19-стойки, на стене, внутри телекоммуникационного шкафа, в наружной точке доступа или в ряду центра обработки данных с высокой-плотностью. Если панель устанавливается на открытом воздухе, рассматривайте защиту от проникновения как жесткое требование, а не как приятное--имеющее - наличие заявленного класса IP, устойчивого к ультрафиолетовому излучению корпуса и соответствующих герметичных сальников, и подтвердите это по путиваш внутренний и внешний кабель установлен.
1U, 2U или выше: выбор высоты стойки
Для стоечных панелей высота определяется сама по себе, а не просто зависит от количества волокон. Оптоволоконная патч-панель высотой 1U экономит больше всего места в стойке и используется по умолчанию для рядов центров обработки данных, но та же панель высотой 1U, в которой удобно размещаются 24 дуплексных порта LC, может показаться тесной, если вы попытаетесь добавить лотки для сращивания и проложить патч-корды спереди. Переход на высоту 2U дает вам рабочее пространство: более глубокие лотки, более легкую намотку провисшего волокна и переднее патч-поле, которое не мешает вам во время перемещений, добавлений и изменений.
Простой способ принять решение: выберите 1U, когда плотность является приоритетом, а панель в основном предварительно-подключена; выберите 2U или выше, если на одной и той же панели необходимо также размещать места для сращивания, более крупные пучки выводов или частую реконфигурацию. Подсчет только портов и игнорирование пространства, необходимого этим портам позади и перед адаптерами, является одной из наиболее распространенных ошибок при выборе размера.
Фиксированный тип против скользящего типа
Реечные панели бывают фиксированной и раздвижной конструкции. Фиксированная панель для монтажа в стойку проще, жестче и обычно дешевле -. Это разумный выбор, когда волокна устанавливаются один раз и к ним редко прикасаются снова. Выдвижная панель выдвигается вперед по направляющим, поэтому технический специалист может получить доступ к лоткам для сращивания, адаптерам и внутренней прокладке, не снимая ничего.
Компромисс- – реальные деньги и реальное время. На объектах, где порты часто переконфигурируются, выдвижной лоток позволяет работать с соединениями, не снимая всю панель со стойки, что в загруженном корпусе может превратить получасовую работу в несколько минут. Для ссылки с небольшим-прикосновением, которая будет оставаться нетронутой в течение многих лет, лучше использовать фиксированную панель. Выбирайте раздвижной вариант, когда требуется частое обслуживание, тестирование или обновление; выберите фиксированные, если их нет.
Тип адаптера: SC, LC, FC или MPO
Адаптер должен соответствовать разъемам, уже имеющимся в вашей сети, поэтому это решение вы подтверждаете, сравнивая кабель, пигтейлы и порты оборудования, а не предполагая.
Адаптеры SC остаются рабочей лошадкой для FTTH, FTTx и доступа к телекоммуникациям. В PON и FTTH обычно выбирают SC/APC, поскольку торцевая поверхность, расположенная под углом 8- градусов, отражает рассеянный свет обратно в оболочку, а не в сердцевину, сохраняя низкие обратные потери — именно то, что нужно пассивным оптическим разветвителям. SC/UPC появляется в других стандартных ссылках, где этот угол не требуется. Полировка не является взаимозаменяемой: APC сопрягается только с APC, и прижатие втулки APC к UPC повреждает оба. Если вопрос по польскому языку для вас нов, этот объяснитель наразличия между ПК, UPC и APCизлагает это ясно. Сами обратные потери и вносимые потери классифицируются какСтандарты оптоволоконных межсоединений IEC, который является ссылкой, по которой должна быть прослежена таблица данных вашего поставщика.
Адаптеры LC доминируют в центрах обработки данных и оборудовании с высокой-плотностью, поскольку разъем LC занимает примерно половину площади разъема SC. В этой разнице в размерах и заключается весь смысл: дуплексная панель LC вмещает гораздо больше портов в одном и том же 1U, чем панель SC, что имеет значение, когда каждый блок стойки оспаривается. Большинство портов коммутаторов и трансиверов - SFP, SFP+, QSFP - заканчиваются LC, поэтому панель обычно следует за оборудованием.
Адаптеры FC с резьбовым соединением до сих пор используются в некоторых телекоммуникационных, испытательных и измерительных или устаревших позициях, где винтовое-соединение устойчиво к вибрации. Панели адаптеров MPO/MTP снова относятся к другой категории: они несут 8, 12 или 24 волокна в одном наконечнике и предназначены для того, чтобы сделать практичной прокладку кабелей с высокой-плотностью и предварительно-разъемами, питающими магистральные-и-кассетные системы в центрах обработки данных. Если вы взвешиваете варианты плотности для плотного телосложения, это практическое руководство посравнение LC с MTP/MPOстоит прочитать в первую очередь.
Прежде чем сделать заказ, определите несколько вещей: тип разъема (SC, LC, FC, ST, MPO/MTP); полироль (UPC или APC); симплексный, дуплексный или счетверенный адаптер;одномодовый-или многомодовый(их нельзя смешивать по ссылке); и поставляется ли панель с адаптерами и пигтейлами или без нее. Быстрый способ принятия решения:
- ВыбиратьСК/АПКдля PON, FTTH и большинства систем распределения доступа.
- ВыбиратьЛК, обычно дуплексный, когда плотность портов или терминирование на стороне коммутатора- определяют дизайн.
- ВыбиратьФКтолько если указан резьбовой,-устойчивый к вибрации интерфейс.
- ВыбиратьМПО/МТПдля магистральных магистралей и предварительно -разъемных кабелей высокой-плотности.
Загруженная и невыгруженная патч-панель
Один вопрос, который застает покупателей врасплох, заключается в том, прибудет ли панель.загружениливыгружен. Патч-панель с загруженным оптоволокном поставляется с установленными адаптерами и, зачастую, с предустановленными пигтейлами-, поэтому полевой команде остается только соединить и исправить. Ненагруженная оптоволоконная патч-панель представляет собой пустое шасси: вы сами добавляете переходные пластины и пигтейлы, что дает возможность смешивать типы разъемов или изменять конфигурацию, но увеличивает время сборки на месте.
Выбирайте загруженную панель, если тип разъема фиксирован, объемы повторяемы и вы хотите свести к минимуму трудозатраты на местах. Выбирайте выгруженный вариант, если в проекте все еще есть открытые переменные -, различные типы доработки на разных сайтах, переход между стандартами разъемов или желание сохранить одно шасси и заполнить его по мере необходимости. Если вы все еще решаете, как терминировать эти волокна, это сравнениебыстрые соединители против сваркиполезный компаньон. В любом случае, сделайте состояние поставщика загруженным или выгруженным явно в предложении, потому что сама по себе «патч-панель» не говорит вам, что находится в коробке.
Требования к сращиванию и конструкция лотка для сращивания
Некоторые панели коммутируют только предварительно-кабели; другим приходится соединить входящее волокно. Если оптический кабель необходимо соединить с пигтейлами на месте, панели потребуется достаточное количество лотков для сращивания, гильз для сращивания и места для хранения, чтобы намотать волокно без крутых изгибов. Например, наружный кабель со свободной трубкой содержит длинные буферные трубки, которым нужно где-то разместить, поэтому лоток, который подходит для аккуратного внутреннего кабеля, может быть перегружен в полевых условиях.
Емкость лотка — это деталь, которую люди пропускают. В одном лотке обычно содержится фиксированное количество сращиваний и защитных гильз; превысите его, и технические специалисты начнут укладывать волокна друг на друга, что усложнит дальнейшее обслуживание и поставит под угрозу те самые соединения, которые вы пытаетесь защитить. Подтвердите, сколько волокон будет сращено, что для них достаточно лотков с небольшим запасом, есть ликосичкивходят в комплект поставки или заказываются отдельно, и что до лотка можно добраться даже после того, как панель заполнена. Если вам нужна дополнительная информация о самом объединении, в этом обзоре объясняетсяЦель сварки.
Для предварительно-кабелей с разъемами лотки для сращивания могут оказаться ненужными, и вместо этого основное внимание смещается на переходные пластины, фиксацию кабеля и прокладку патч-кордов на-лицевой стороне.
Кабельный ввод, прокладка и радиус изгиба
Достаточное количество портов — это не то же самое, что хорошее управление оптоволокном. Панель также должна обеспечивать беспрепятственный вход, прокладку и выход кабелей и патч-кордов. Сначала проверьте направление ввода относительно площадки - в некоторые панели кабель подключается сзади, в другие — сбоку или сверху, а для наружных шкафов требуются герметичные сальники. Панели стойки должны обеспечивать точку крепления и защиту от натяжения, чтобы вес входящего кабеля никогда не натягивал соединения.
Внутри волокнам необходим свободный путь, а патч-корды не должны блокировать доступ к адаптерам или лоткам. При прокладке также необходимо учитывать радиус изгиба: изгиб волокна сильнее номинального минимума приводит к вносимым потерям и со временем может привести к растрескиванию стекла. Вместо того, чтобы доверять цифрам, которые вы где-то прочитали, следуйте указанному производителем кабеля и разъема минимальному радиусу изгиба, - нечувствительные к изгибу- волокнам, определенному вМСЭ-T G.657Рекомендуется допускать более жесткую маршрутизацию, но авторитетом является спецификация, а не догадки. Панель, которая хорошо справляется с этой задачей, обеспечивает точки крепления, плавную внутреннюю прокладку, свободное место для хранения, четкое разделение между входящим кабелем ипатч-кордыи место, где можно заняться обслуживанием.
Маркировка и будущее расширение
Маркировка игнорируется при закупках, а затем становится критически важной, когда кому-то впервые приходится отслеживать цепь под давлением. Четкая идентификация порта — это то, что позволяет техническому специалисту проверить соединение, изолировать неисправность и избежать подключения неправильного патч-корда -, а на больших фреймах плохая маркировка незаметно увеличивает время каждого вызова технического обслуживания и создает реальный риск отключения работающего сервиса.
Расширение – это вторая половина. Если каждый порт используется в первый день, следующий запрос на обслуживание означает новую панель, больше места в стойке и больше кабелей. Оставив запасные места для адаптеров или выбрав панель с модульными адаптерными пластинами, вы значительно упростите добавление емкости или изменение типов разъемов во время обновления, вместо того, чтобы начинать все сначала.
Сравнение типов оптоволоконных патч-панелей
| Тип патч-панели | Лучшее для | Основное преимущество | Примечание к выбору |
|---|---|---|---|
| Фиксированная панель для монтажа в стойку | Стандартные телекоммуникационные помещения и стойки для оборудования | Простой, надежный и экономичный-эффективный | Хорошо, когда доступ нечастый |
| Выдвижная панель для монтажа в стойку | Центры обработки данных и загруженные телекоммуникационные помещения | Доступ к лоткам спереди без снятия стеллажа | Стоит того, чтобы частые переезды и изменения |
| Настенное крепление ОДФ | Доступ FTTH, небольшая локальная сеть и распределение по зданиям | Экономит место в стойке | Проверьте направление входа и пропускную способность соединения. |
| Наружный распределительный шкаф | Уличные шкафы и выход на улицу | Защита окружающей среды | Следите за степенью защиты IP, прочностью и герметичностью сальников. |
| Панель высокой-плотности MPO | Центр обработки данных и магистральная кабельная система | Максимальное количество волокон на единицу стойки | Для предварительно-магистральных-и-кассетных систем |
Руководство по быстрому выбору: какой ODF выбрать?
Вышеупомянутые факторы взаимодействуют, поэтому вот сжатое представление, которое сопоставляет общие сценарии проекта с разумными значениями по умолчанию. Рассматривайте его как отправную точку и приспосабливайтесь к собственному пространству стойки и интерфейсам оборудования.
| Сценарий проекта | Рекомендуемая панель | Адаптер | Сращивание | Примечания |
|---|---|---|---|---|
| Небольшая точка доступа FTTH | Настенное крепление ODF, 12–24 жилы | СК/АПК | Да | Компактный; простая маркировка подписчиков |
| Корпоративная локальная сеть / стандартная телекоммуникационная комната | 19-дюймовая стойка ODF, 24–48 ядер | СК или ЛК | Часто | Подсоедините адаптер к стороне оборудования |
| Строка центра обработки данных | Панель 1U LC или MPO | Дуплекс LC или MPO/MTP | Обычно нет | Высокая плотность; предварительно-кабельная заделка |
| Телекоммуникационная комната с наружным кабелем | Стойка ODF, 48 ядер и выше, 2U при необходимости | СК или ЛК | Да | Лотки, крепление кабеля и складское хранение |
| Наружная точка доступа | Наружный распределительный шкаф | СК/АПК | Да | Степень защиты IP, устойчивость к ультрафиолетовому излучению, герметичные сальники |
Практические примеры выбора
Пример 1: Небольшая точка распространения FTTH
Представьте себе точку распределения на обочине или в подвале, питающую группу абонентов от PON. Подводятся ответвительные и распределительные кабели, волокна сращиваются с пигтейлами, а абонентские линии заделываются. В этом случае обычно достаточно настенного ODF с 12 или 24 ядрами, оснащенного адаптерами SC/APC, чтобы обеспечить низкие обратные потери для питания разветвителя. Ограничения носят физический характер: ограниченное пространство на стене, ответвительный кабель, требующий надлежащего снятия натяжения, и достаточно четкая маркировка, чтобы следующий техник мог найти нужного абонента, не отслеживая каждое волокно. Убедитесь, что в коробке есть лоток для сращивания, размер которого соответствует количеству, и чтоПЛК сплиттерего кормление учитывается в бюджете клетчатки. Для более широкого списка деталей для сборки PON этоРуководство по закупке пассивных компонентов FTTHявляется полезной ссылкой.
Пример 2. Установка в стойку высотой 1U в центре обработки данных
В ряду центров обработки данных места в стойках недостаточно, а плотность портов ограничена. Панель почти всегда имеет размер 19 дюймов, высоту 1U, где это возможно, и заполненаДуплексные адаптеры LCили MPO/MTP для магистральных-и-кассетных кабелей. Большинство каналов предварительно-завершены, поэтому сращивание происходит редко, и акцент смещается на чистое переднее поле патча, точную маркировку и модульную компоновку, позволяющую добавлять кассеты позже. Здесь свое место занимает выдвижная панель высотой 1U: когда техническому специалисту приходится заново-подключать подключенный ряд, вытягивание панели вперед предпочтительнее работать вслепую за адаптерами. Не выбирайте размер только по количеству портов - убедитесь, что достаточно места для размещения патч-кордов перед полностью загруженной панелью.
Пример 3: Телекоммуникационный зал с требованием сращивания
Когда наружный оптический кабель прокладывается в телекоммуникационном помещении и его необходимо соединить с пигтейлами, подходящим инструментом будет монтируемый в стойку ODF с соответствующими лотками для сращивания. Кабель нуждается в фиксации и разгрузке от натяжения на входе, заземлении любого металлического силового элемента, если этого требует конструкция кабеля, защите сращивания и достаточном пространстве для провисания катушки без резких изгибов. Емкость здесь обычно составляет 24, 48 ядер или более, с адаптерами SC или LC, выбранными в соответствии с интерфейсом передачи или OLT, а также с задним или боковым входом в соответствии с компоновкой стойки. Если количество или частота обслуживания высоки, переход от 1U к 2U окупается в рабочем помещении. Загруженная панель -, предварительно установленные адаптеры и пигтейлы-, в24-жильный ящик со сплайс-лоткомстиль сборки - сокращает полевые работы; ненагруженное шасси меняет это на гибкость.
Распространенные ошибки, которых следует избегать
Выбор только по количеству волокон
48-ядерная панель не является автоматически лучше 24-ядерной. Если внутренняя прокладка тесна или до лотков трудно добраться, большее число просто усложнит установку. Взвесьте грузоподъемность вместе с высотой стойки, типом адаптера, пространством для лотков и маршрутизацией.
Игнорирование доступа для обслуживания
Некоторые панели выглядят компактными, и их неудобно обслуживать после установки на стойку. Если передний зазор мал, фиксированная панель усложнит каждое будущее изменение; там, где ссылки часто переконфигурируются, скользящий тип обычно экономит больше, чем стоит.
Смешивание типов разъемов без плана
SC, LC, FC и MPO не являются взаимозаменяемыми, равно как и полироли APC и UPC. Перед заказом проверьте разъем и отполируйте его, используемый для кабеля, пигтейла, приемопередатчика, OLT, переключателя или передающего устройства, иначе у вас будет панель, которая не сможет сопрягаться с сетью.
Забыв о будущем расширении
Полностью занятая панель в первый же день — это проблема, которую можно отложить, а не избежать. Зарезервируйте запасные порты или выберите модульную конструкцию, если сеть будет расти.
С видом на направление ввода кабеля
Если запись не соответствует месту - сзади, сбоку, сверху или снизу -, установка становится неряшливой, и компенсатор натяжения редко оказывается там, где вам нужно. Проверьте направление относительно стойки или стены спереди.
Что сообщить поставщику перед запросом ценового предложения
Точная цитата зависит от некоторых особенностей. Отправьте их, и поставщик сможет порекомендовать правильную панель вместо самой дешевой стандартной модели по умолчанию:
- Приложение - FTTH, центр обработки данных, телекоммуникационная комната, корпоративная локальная сеть или уличный шкаф
- Тип установки - Монтаж в стойке, на стене или на открытом воздухе
- Размер стойки - 19-дюйм, высота 1U, 2U или нестандартная высота.
- Количество волокон - 12, 24, 48, 72, 96, 144 или другое
- Тип адаптера - SC, LC, FC, ST, MPO/MTP
- Польский - UPC или APC
- Тип волокна - одномодовый- или многомодовый
- Сращивание - с лотками для сращивания или без них
- Загруженная или разгруженная панель
- Направление ввода кабеля
- Требования к пигтейлам и патч-кордам
- Требования к маркировке и упаковке
- Ожидаемое будущее расширение
Контрольный список проверок: проверка панели по прибытии
Как только панели прибудут, быстрая входная проверка избавит от хлопот на месте. Помимо очевидного количества, подтвердите детали, которые поставщики иногда урезают, чтобы снизить цену:
- Количество и тип адаптера соответствуют заказу, полировка (APC или UPC) правильная.
- Если они загружены, пигтейлы имеют правильный разъем, длину и тип волокна и аккуратно сидят.
- Лотки для сращивания имеются в согласованном количестве, с втулками и запасной емкостью.
- Материал корпуса и отделка соответствуют спецификациям - для наружных блоков, проверьте герметичность и степень защиты IP.
- Кабельные вводы, монтажный комплект, этикетки и комплект принадлежностей находятся в коробке.
- Данные испытаний на вносимые и обратные потери предоставляются там, где было обещано.
Если сборка включает оконечное оборудование в одной стойке, это пошаговое руководство наустановка патч-панели и коммутатораохватывает последовательность событий на-сайте.
Часто задаваемые вопросы
Вопрос: В чем разница между ODF и оптоволоконной патч-панелью?
О: ODF, или оптический распределительный шкаф, — это более широкая система управления оптоволокном для терминации, сращивания, коммутации и хранения, тогда как оптоволоконная патч-панель обычно представляет собой устройство, монтируемое в стойке- или на стене-, выполняющее аналогичную работу по подключению и управлению. Их функции настолько перекрываются, что эти термины часто используются вместе, а при небольшом количестве волокон различие практически исчезает.
Вопрос: Стоит ли мне покупать оптоволоконную патч-панель с нагрузкой или без нагрузки?
Ответ: Загруженная панель поставляется с установленными адаптерами и часто пигтейлами, что сводит к минимуму трудозатраты на местах, когда тип разъема фиксирован и объемы повторяются. Незагруженная панель — это пустое шасси, которое вы заполняете самостоятельно. Это лучше, если типы разъемов различаются на разных площадках или вы хотите иметь одно шасси и настроить его позже. Какой бы вариант вы ни выбрали, попросите поставщика указать это в предложении.
Вопрос: Как мне выбрать между оптоволоконной патч-панелью 1U и 2U?
О: Выбирайте 1U, если места в стойке мало и работа в основном связана с пред-установкой исправлений. Перейдите на высоту 2U, если на одной и той же панели необходимо также содержать лотки для сращивания, более крупные пучки пигтейлов или частую реконфигурацию - дополнительная высота освобождает рабочее пространство позади и перед адаптерами. Не выбирайте размер только по количеству портов.
Вопрос: Должен ли я выбрать SC/APC или LC/UPC?
О: Используйте SC/APC для PON, FTTH и большинства систем распределения доступа, где угловая полировка обеспечивает низкие обратные потери. Используйте LC/UPC, когда плотность портов или оконечная нагрузка на стороне коммутатора- и приемопередатчика- определяют дизайн. Решающим фактором является разъем, который уже используется вашим существующим кабелем и оборудованием; панель должна следовать за ним.
Вопрос: Сколько портов должна иметь оптоволоконная патч-панель?
О: Сопоставьте текущие ссылки и оставьте запас. Небольшим сайтам часто достаточно 12 или 24 портов; В телекоммуникационных помещениях и центрах обработки данных обычно требуются панели с плотностью размещения 48, 96 или более-. Полезное правило — это текущие волокна плюс реалистичная свободная емкость, сверенная с фактически имеющимся у вас пространством в стойке.
Вопрос: Когда мне нужна скользящая оптоволоконная патч-панель?
О: Выбирайте раздвижной вариант, когда техническим специалистам необходим регулярный доступ к лоткам для сращивания, внутренней прокладке и стойкам адаптеров - при частых перемещениях, добавлениях, изменениях, тестировании или плановых обновлениях. Для ссылок, которые остаются нетронутыми в течение многих лет, лучше использовать фиксированную панель.
Вопрос: Нужны ли всем оптоволоконным патч-панелям лотки для сращивания?
О: Нет. Для предварительно-кабельных лотков лотки могут вообще не потребоваться. Сварка в полевых условиях выполняется, а затем на панели должно быть достаточно лотков, гильз и свободного места для хранения волокон, а также небольшой запас.
Вопрос: Подходит ли патч-панель MPO для обычного FTTH?
О: Обычно нет. MPO/MTP существует для высокой-плотности и предварительно подключенных магистральных кабелей и кабелей центров обработки данных. Типичная точка доступа FTTH лучше обслуживается ODF для настенного монтажа SC/APC; MPO увеличивает стоимость и сложность, которые редко требуются для доступа к PON.
Вопрос: В чем разница между ODF и коробкой для заделки оптоволокна?
Ответ: Коробка для заделки оптоволокна обычно представляет собой корпус меньшего размера для заделки и защиты ограниченного числа волокон, часто на границе доступа, тогда как ODF или патч-панель созданы для более высокой плотности и постоянного коммутации в стойке или раме. Линия размывается при низких значениях счетчика, когда на практике ODF для настенного монтажа и распределительная коробка перекрываются.
Заключение
Правильная волоконно-оптическая патч-панель соответствует гораздо большему, чем просто количеству волокон. Он соответствует среде установки, разъему и полировке, которые уже используются в вашей сети, методу сращивания, кабельному вводу, пространству для прокладки, способу обслуживания и пространству, которое он оставляет для роста. Небольшой сайт FTTH хорошо обслуживается компактным настенным ODF; центр обработки данных склоняется к стоечным панелям LC или MPO с высокой-плотностью; В телекоммуникационной комнате, где проложен наружный кабель, обычно требуется стойка ODF с соответствующими лотками и системой организации кабелей.
Определите среду и ключевые параметры перед заказом, сообщите их поставщику и проверьте панель по прибытии. Именно эта дисциплина позволяет создать панель, которую легче устанавливать, легче обслуживать и которая надежна на протяжении всего срока службы сети.
