Оптоволоконная клеммная коробка (FTB) представляет собой компактный корпус, который заделывает, сращивает и упорядочивает оптоволоконные кабели в конечной точке кабельной трассы.Он соединяет входящие волокна с пигтейлами посредством сварки, а затем направляет эти пигтейлы к портам адаптера, куда подключаются патч-корды. Большинство покупателей не испытывают затруднений с этим определением. Им сложно выбрать правильный тип, количество портов, формат адаптера и уровень защиты для конкретной среды установки -, и именно здесь начинается большинство проблем с развертыванием, которых можно избежать.
В этом руководстве основное внимание уделяется решениям, которые действительно имеют значение при выборе и установке оптоволоконных клеммных коробок, а не повторению основ, которые можно найти в любом описании продукта.

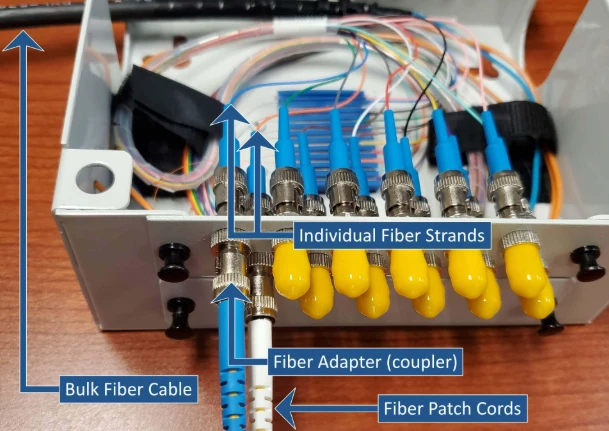

Что на самом деле находится внутри оптоволоконной клеммной коробки

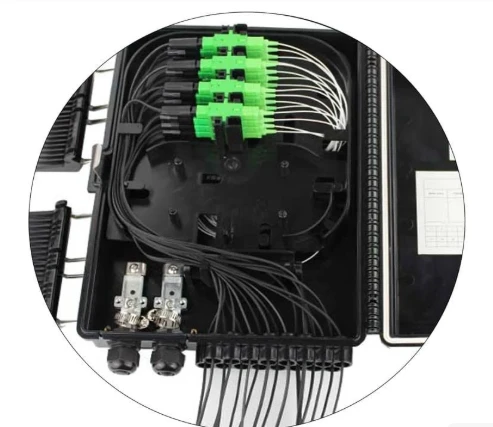

Каждый FTB, независимо от марки или модели, содержит три функциональные группы. Жилье обеспечивает физическую и экологическую защиту. Лоток для сращивания обеспечивает сварку волокон кабеля иоптоволоконные косички. А панель адаптера представляет порты разъемов для внешнего мира.
Материал корпуса зависит от условий установки. Во внутренних блоках обычно используется смесь АБС-пластика или ПК+АБС: легкий,-огнестойкий, недорогой. Для наружных блоков требуется либо УФ--стабилизированный полимер с резиновыми-герметизирующими прокладками, либо холоднокатаная-сталь с электростатическим напылением. Разница не косметическая. Коробка из АБС-пластика, предназначенная для использования в помещении,-установленная на внешней стене, начнет мелеть и трескаться в течение 18 месяцев в помещении,-подверженном воздействию солнца, а как только уплотнение выйдет из строя, влага достигнет лотка для сращивания. В этот момент коробка ничего не защищает.
Лоток для сращивания — это то место, где происходит фактическая оптическая работа. Волокна кабеля зачищаются, расщепляются и свариваются с волокнами пигтейла внутри отдельных держателей для сращивания. Избыточное волокно сматывается в петли для хранения. Здесь имеют значение два числа: сколько соединений может вместить лоток и обеспечивают ли каналы маршрутизации минимальный радиус изгиба. Для стандартного одномодового волокна G.652D требуется радиус изгиба не менее 30 мм. Волокно G.657A2, нечувствительное к изгибу, выдерживает толщину всего 10 мм, поэтому оно стало стандартом по умолчанию в конструкциях FTB с ограниченным-пространством. Лоток, который заставляет волокна сгибаться более туго, чем опоры типа волокна, приведет к потерям на макроизгибах -, которые проявляются на рефлектограмме, но практически невозможно исправить без повторного -сращивания.
Панель адаптера удерживаетоптоволоконные адаптеры- розетки, к которым подходят патч-корды от нижестоящего оборудования. Адаптеры SC/APC являются стандартом для сетей FTTH и PON, поскольку их полировка под углом 8 градусов снижает обратные потери ниже -60 дБ, что важно для качества восходящей передачи. Адаптеры LC доминируют в центрах обработки данных, где плотность портов является приоритетом. Смешивание типов адаптеров в одном FTB технически возможно для гибридных адаптеров, но это создает путаницу при обслуживании, и этого следует избегать, если нет явной технической причины. Если вы не уверены, какая экосистема коннекторов требуется вашему сайту, эта разбивкачетыре распространенных типа оптоволоконных разъемовохватывает компромиссы.
Типы оптоволоконных клеммных коробок - и когда каждый из них имеет смысл
Классификация FTB несложна, но неправильный выбор для окружающей среды — одна из самых распространенных ошибок при закупках. Вот что отличает основные типы на практике, а не только в теории.

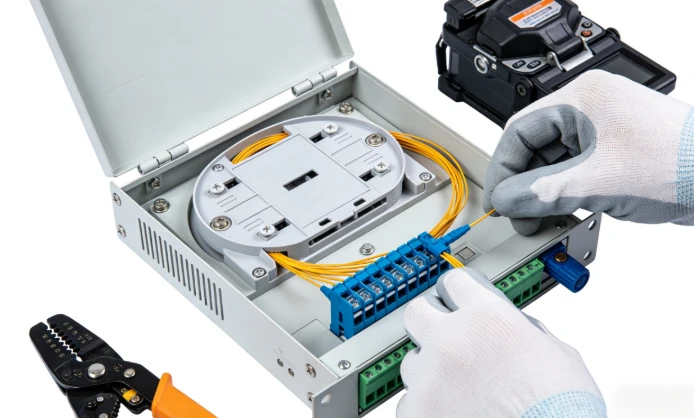

Настенные-FTBявляются рабочей лошадкой для развертывания FTTH и небольших-офисов. Они крепятся болтами к стене или размещаются внутри шкафа распределения слабого-тока, поддерживают от 2 до 24 волоконно-оптических жил и имеют откидную-открытую или съемную крышку. Установка занимает несколько минут -, два-четыре винта и кабельный ввод -, поэтому их выбирают для крупномасштабных-развертываний в жилых домах, где стоимость рабочей силы на-единицу должна оставаться низкой. Компромиссом является ограниченное пространство лотка для сращивания: если вам нужно интегрировать разветвитель ПЛК или обрабатывать более 24 ядер, коробка для настенного-монтажа быстро заполняется.
FTB-монтируемые в стойкупомещаются в стандартные 19-стойки в центрах обработки данных, центральных офисах и телекоммуникационных помещениях. Они выдвигаются для доступа к сращиванию, обеспечивают более высокую плотность портов (24, 48, до 96 волокон) и поддерживают архитектуры как кроссового, так и межсетевого соединения. Дополнительные затраты на единицу оправданы в средах, где дисциплина прокладки кабелей и будущая масштабируемость перевешивают цену корпуса.

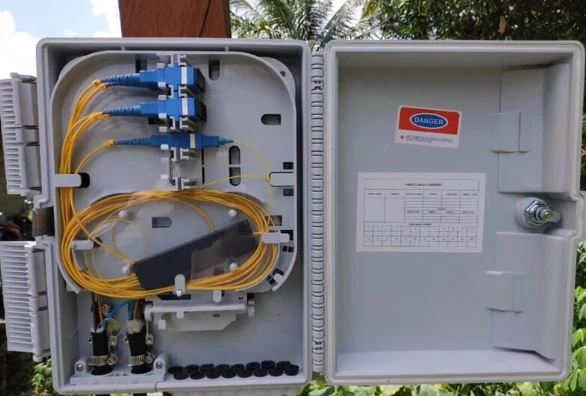

Наружные FTBпредназначены для установки на столб-или на наружную стену-. Герметичные прокладки, корпус, устойчивый к ультрафиолетовому излучению-, коррозионно--фурнитура и допуск рабочих температур примерно от −40 до +75 градусов. Рейтинг IP — это самая важная характеристика здесь -, и одна из наиболее часто ошибочно принимаемых. Коробка со степенью защиты IP54 работает в защищенном коридоре. Столб рядом с прибрежным шоссе должен иметь степень защиты IP68. Указание по этикетке («номинальный рейтинг для эксплуатации на открытом воздухе») вместо фактических условий на месте приводит к тому, что коробки терпят неудачу в полевых условиях.
Настольные FTBпредставляют собой легкие портативные устройства для испытательных сред, временных станций сварки или небольших площадок, где постоянный монтаж нецелесообразен. Они жертвуют защитой окружающей среды ради удобства.
Справочник по быстрому выбору
| Сценарий развертывания | Рекомендуемый тип | Общее количество портов | Адаптер | Ключевое требование |
|---|---|---|---|---|
| Внутренний FTTH (одиночный дом) | Настенное-крепление | 4 / 8 | СК/АПК | Компактный размер, лоток для сращивания 1–2 кабелей. |
| Квартира/стояк МДУ | Настенное-крепление или установка на открытом воздухе | 8 / 12 / 24 | СК/АПК | Совместимость сплиттера, количество кабельных вводов |
| Дата-центр/центральный офис | Крепление в стойку- | 24 / 48 / 96 | ЛК | Плотность портов, доступ-выдвижной лоток |
| Наружный распределительный пункт | Открытый запечатанный ящик | 8 / 12 / 24 | СК/АПК | Степень защиты IP65+, устойчивость к ультрафиолетовому излучению и влаге |
| Временный/испытательный полигон | Рабочий стол | 4 / 8 / 12 | Варьируется | Портативность, быстрая установка. |
Полезное практическое правило: в первый же день заполняйте коробку примерно на 60–70 % от ее емкости. Оставшийся запас покрывает будущий рост без полной замены корпуса.
Несколько рекомендаций «не делать» сэкономят больше денег, чем любая таблица выбора. Не используйте настенный- FTB, если вы уже знаете, что разветвитель ПЛК должен поместиться внутри -, места в лотке в лучшем случае будет мало. Не думайте, что IP65 распространяется на все открытые площадки; для открытых опор и прибрежных мест требуется степень защиты IP68. И не используйте адаптеры LC по умолчанию только потому, что они меньше, если остальная часть объекта построена на основе SC/APC -, исправление несоответствия разъемов обходится дороже, чем окупается прирост плотности.
Распространенные ошибки при выборе клеммной коробки оптоволокна
Большинство проблем FTB не вызваны неисправным оборудованием. Они вызваны ошибками в спецификациях, допущенными еще до заказа коробки. Четыре ошибки возникают неоднократно.
Выбор типа адаптера без проверки имеющегося в наличии патч-корда.В проектах, где FTB задается одной командой, а патч-корды заказывает другая, это происходит чаще, чем следовало бы. Панель адаптера SC/APC бесполезна, если на объекте уже есть ящик, полный перемычек SC/UPC. Угловые-полированные и плоские-полированные наконечники физически сопрягаются, но воздушный зазор на границе раздела создает всплеск отражения, который ухудшает характеристики восходящего потока PON. Проверьте экосистему разъемов перед фиксацией панели адаптера.
Выбор коробок для наружного применения по маркетинговой этикетке вместо фактического рейтинга IP.«Наружный рейтинг» не является классом IP. Коробка с надписью «на открытом воздухе» может иметь степень защиты IP54, что означает, что она устойчива к брызгам воды, но не устойчива к продолжительному дождю или мойке под давлением. Если место установки подвержено воздействию погодных условий, проверьте конкретный номер IP на соответствие условиям, которым фактически будет подвергаться устройство -, а не условиям, указанным в технических характеристиках.
Недооценка резервных мощностей портов.12-ядерный блок немного дороже, чем 8-ядерный блок. Замена 8-ядерного блока на 12-ядерный два года спустя, включая выезд грузовика, повторное соединение и простой, обходится во много раз дороже, чем разница в цене. Спецификация на рост.
Игнорирование совместимости форм-фактора сплиттера.Если план развертывания требует интеграцииОптический разветвитель ПЛКвнутри клеммной коробки расположение соединительного лотка и глубина корпуса должны соответствовать модулю разветвителя -, обычно в форме мини--трубки или кассеты из АБС-пластика. Не каждый FTB предназначен для этого. Прежде чем предположить, что разделитель подойдет, проверьте внутренние размеры и конфигурацию лотка.
Интеграция разветвителей ПЛК в оптоволоконные клеммные коробки
Все больше операторов FTTH теперь объединяют функцию разделения и функцию завершения в одном корпусе. Вместо того, чтобы прокладывать оптоволокно от отдельного шкафа сплиттера к расположенной ниже клеммной коробке, сплиттер устанавливается непосредственно на лоток для сращивания FTB. Оптоволокно фидерного кабеля подключается к входу разветвителя; каждый выход разветвителя соединен с помощью косички, которая заканчивается на панели адаптера. Абоненты подключаются через ответвительные кабели, подключенные к адаптерам передней-панели.
Это работает, поскольку разветвители ПЛК не зависят от длины волны-в рабочем диапазоне 1260–1650 нм. Один интегрированный FTB может одновременно обрабатывать нисходящий поток GPON на длине волны 1490 нм, восходящий поток на длине волны 1310 нм и наложение радиочастотного видео на длине волны 1550 нм. Никакого дополнительного фильтрующего оборудования не требуется.
Меньшее количество корпусов означает меньшее количество точек сращивания, более короткие оптоволоконные пути и более простую документацию -, меньше трудозатрат на установку и меньшее текущее обслуживание. Ограничением является размер корпуса: настенное-крепление.клеммная коробка оптоволокнас разветвителем 1×8 остается ограниченное пространство для хранения запасного волокна, поэтому установка должна быть чистой. В проектах, где количество портов, формат адаптера и интеграцию сплиттера должны быть подтверждены вместе, расположение блока имеет большее значение, чем емкость заголовка в таблице данных. Подробную информацию о том, как сигналы проходят через эти корпуса, можно найти в этом техническом руководстве накак работает оптоволоконная клеммная коробкаперекрывает внутренний путь сигнала.
Практика установки и обслуживания, которая действительно имеет значение
Два этапа установки вызывают наибольшее количество проблем в полевых условиях, и обоих можно избежать.
Первый – это загрязненное сращивание. Загрязненный конец волокна приводит к избыточным вносимым потерям на 0,3–0,5 дБ на одно соединение -, достаточным для того, чтобы ухудшить качество связи PON ниже порога чувствительности приемника. Перед скалыванием очистите каждый конец волокна безворсовыми-салфетками и IPA. После скалывания проверьте оптоволоконный микроскоп. Если есть видимые загрязнения, очистите и повторно-сколите. Время, затрачиваемое на этот этап, ничтожно по сравнению со временем, потраченным на устранение неполадок соединения с высокими-потерями после запечатывания коробки.
Второй момент — крутящий момент кабельного ввода. Чрезмерное-затягивание разрушает оболочку кабеля и создает нагрузку на волокна внутри. Недостаточная-затяжка может привести к проникновению влаги в течение нескольких месяцев. Следуйте значениям крутящего момента, указанным производителем. Это не тот шаг, где «затянуть вручную плюс немного» является приемлемой заменой динамометрического ключа.
При текущем обслуживании оптоволоконные клеммные коробки пассивны и требуют минимального внимания -, но не нулевого. Практичный график: визуальный осмотр и очистка торцевой-лицевой поверхности разъема каждые 12–18 месяцев при установке внутри помещения и каждые 6 месяцев при установке на открытом воздухе или в суровых-окружающих средах. Проверьте уплотнения кабельных вводов на наличие трещин или деформации при сжатии. Если вы ведете базовые записи OTDR для каждого блока, сравнительные трассировки будут фиксировать постепенное ухудшение соединения задолго до того, как оно приведет к отключению абонента.
Часто задаваемые вопросы
Вопрос: Нужны ли мне адаптеры SC/APC или SC/UPC в оптоволоконной клеммной коробке FTTH?
О: Почти во всех случаях SC/APC. Архитектуры PON чувствительны к обратным отражениям, а угловой наконечник SC/APC обеспечивает обратные потери ниже –60 дБ по сравнению с –50 дБ у SC/UPC. Единственным распространенным исключением являются двухточечные--развертывания активного Ethernet, где бюджет отражения более щадящий.
Вопрос: В чем разница между оптоволоконной клеммной коробкой и затвором для сращивания оптоволокна?
A: Оптоволоконная клеммная коробка заделывает волокна и представляет собой разъемные порты адаптера для доступа к патч-корду. Затвор для сращивания защищает соединения в середине-пролета между двумя сегментами кабеля, но не обеспечивает доступ к разъему. Если вам нужно подключить патч-корды или отводящие кабели на месте, вам понадобится клеммная коробка. Если вы просто соединяете две кабельные трассы в подземном или воздушном пространстве, то вам подойдет муфта для сращивания.
Вопрос: Как мне выбрать между 8-ядерными, 12-ядерными и 24-ядерными FTB?
О: Подсчитайте количество волокон, которые вам необходимо обрезать сегодня, а затем прибавьте 30–50 % для будущего роста. Для одного-семейного узла FTTH обычно требуется 4-или 8-ядерный блок. Райзеру MDU, обслуживающему 6–8 устройств, требуется 12 или 24 ядра. Если внутри коробки будет установлен сплиттер ПЛК, количество выходов сплиттера определяет минимальные требования к портам — сплиттеру 1×8 требуется как минимум 8 выходных портов плюс любые сквозные волокна.
Вопрос: Достаточно ли IP65 для установки всех наружных оптоволоконных клеммных коробок?
О: IP65 рассчитан на наиболее защищенные места на открытом воздухе - под карнизами, внутри уличных шкафов или на стенах зданий с некоторой защитой сверху. Для полностью открытого монтажа на столбе, прибрежных установок или зон с сильной запыленностью или промышленными частицами более безопасным выбором является степень защиты IP68 с резиновыми-герметизирующими прокладками. Разница в стоимости невелика по сравнению со стоимостью замены на месте.
Вопрос: Может ли одна клеммная коробка поддерживать как сращивание волокон, так и установку разветвителя ПЛК?
О: Да, многие модели предназначены для этого. Лоток для сращивания должен иметь специальное место или монтажный кронштейн для мини-трубки или кассетного сплиттера из ABS. Перед заказом проверьте внутренние размеры -. Не все корпуса FTB имеют достаточную глубину для размещения модуля разветвителя рядом со стандартными держателями для сращивания и петлями для хранения оптоволокна.
