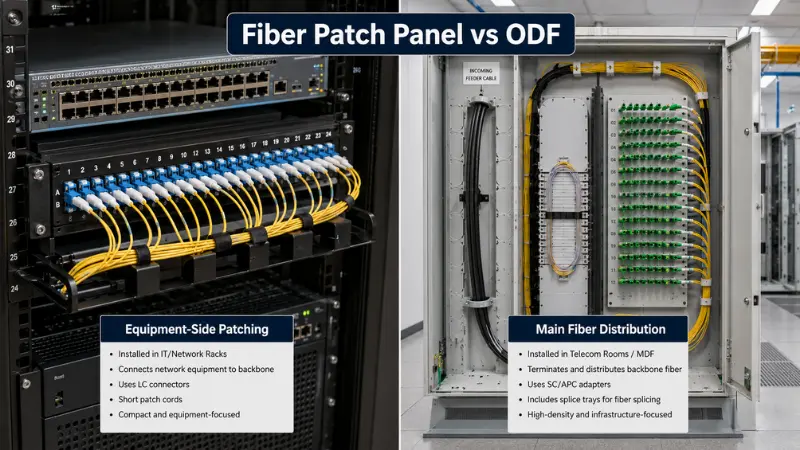

Когда вы планируете оптоволоконную сеть, рано возникает один вопрос: какоптоволоконная патч-панель против ODFрешение, какой из них должен стоять в вашей стойке или телекоммуникационной комнате? Краткий ответ - достигаетволоконно-оптическая патч-панелькогда вам в основном необходимо терминировать и перекрестно-соединить небольшое---среднее количество волокон рядом с активным оборудованием, и выберитеODF (оптический распределительный шкаф)когда большое количество-магистральных или фидерных кабелей требует сварки, резервного хранения, фиксации кабеля и долгосрочного-управления распределением.
За этим четким разделением скрывается то, что каждый выездной техник быстро усвоит: два семейства продуктов частично совпадают. Некоторые патч-панели для монтажа в стойку-поставляются с лотками для сращивания, а некоторые компактные ODF выполняют лишь функцию коммутации. Таким образом, реальный вопрос заключается не в том, «какое имя», а в том, «какой фокус дизайна соответствует положению сети, количеству волокон и способу входа и выхода кабелей в устройство». В этом руководстве описаны различия, серая зона между ними, матрица выбора, варианты разъемов и реальные конфигурации проекта, чтобы вы могли выбрать правильное устройство с первого раза. Если вам сначала нужна короткая версия, вотцеленаправленный взгляд на основные различия между ODF и патч-панелью.

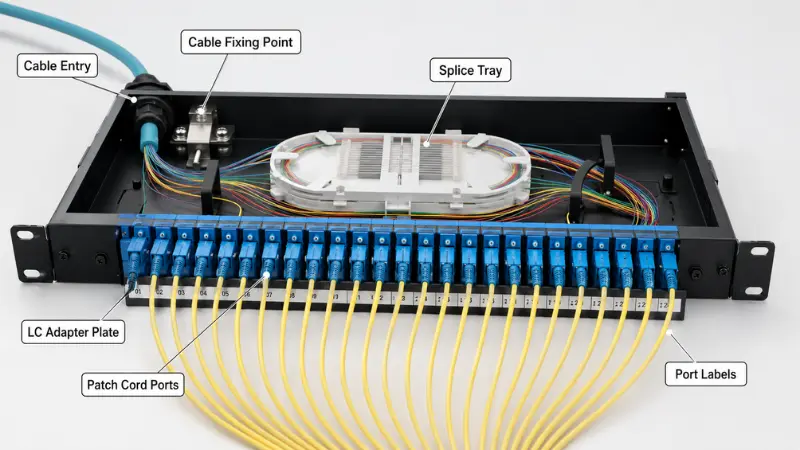

Что такое оптоволоконная патч-панель?
Оптоволоконная патч-панель подключает входящие волокна к фиксированному набору адаптеров и предоставляет техническим специалистам удобный передний интерфейс для патч-кордов. Это точка, где структурированный кабель соединяется с перемычками, идущими к коммутаторам, маршрутизаторам, медиаконвертерам и оптическим трансиверам. Большинство панелей монтируются в стандартную 19--дюймовую стойку высотой 1U, 2U или 4U, хотя для шкафов меньшего размера обычно используются настенные корпуса.
Внутри стандартной панели вы найдете переходную пластину (LC, SC, FC, ST или MPO/MTP), кабельный ввод и точку крепления, переднюю и заднюю перемычку, полосу для маркировки и - на многих моделях - небольшой лоток для сращивания для присоединения пигтейлов к входящему кабелю. Ежедневная работа на патч-панели заключается в перемещении, добавлении и изменении: пере-переделке каналов без нарушения постоянного кабеля. Именно поэтому фронтальный доступ и четкая нумерация портов имеют здесь большее значение, чем глубокое резервное хранилище.
Распространенные типы патч-панелей
- Фиксированные панели- адаптеры на статической пластине; самая низкая стоимость, отлично подходит для стабильных ссылок.
- Выдвижные (выдвижные) панели- лоток выдвигается вперед для облегчения повторного-засоединения и проверки.
- ЖК-панели высокой-плотности- упаковывает большинство дуплексных портов в корпус высотой 1U, поскольку наконечник LC диаметром 1,25 мм в два раза меньше, чем у SC.
- Кассетные панели MPO/MTP- выделите предварительно-12- или 24-волоконные магистрали для каналов 40G/100G/400G.
- Предварительно-разъемные и соединенные-нагруженные панели- заводские разъемы для быстрого развертывания или установленные на заводе- пигтейлы, готовые к соединению на месте.
Патч-панели располагаются рядом с активным оборудованием: в стойках центров обработки данных, сетевых помещениях предприятия, серверных шкафах и напольных распределительных точках. Если задачей является исправление-на уровне стойки, обычно достаточно панели высотой 1U или 2U. Практическая сторона деламонтаж панели и подключение ее к выключателюэто просто, и выбор правильногоLC-адаптерыпоскольку плотность портов часто является единственным реальным решением.

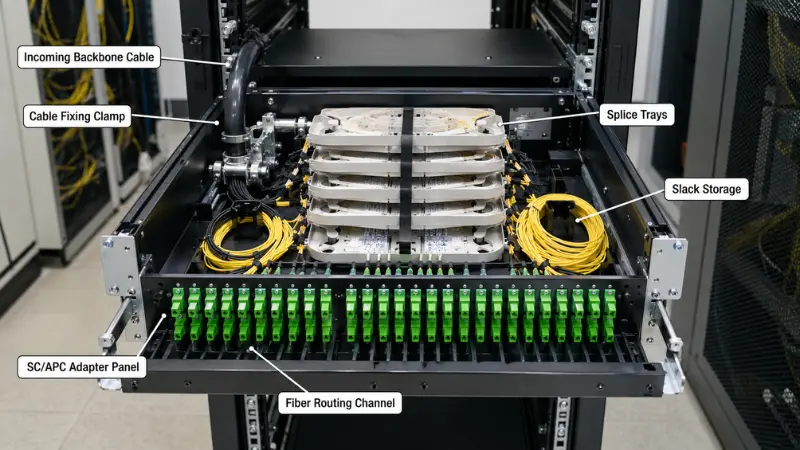

Что такое ODF (оптический распределительный шкаф)?
ODF — это структурированная точка управления оптоволоконными кабелями, предназначенная для ввода кабелей, их защиты, соединения и распределения -, а не просто для установки исправлений. По сравнению с простой панелью, она рассчитана на большее количество волокон и обеспечивает полный срок службы внешнего-установочного или магистрального кабеля: фиксация и заземление кабеля, сваривание пигтейлов, хранение запасов, организованная прокладка, маркировка и доступ для обслуживания в одной раме.
Типичный ODF включает панели адаптеров, несколько лотков для сращивания, специальные каналы для прокладки и хранения запасов, зажимы для крепления кабеля-и точки заземления для силового элемента кабеля, защитную крышку или закрытую раму, а также четкую схему нумерации. Причина, по которой это важно, физическая: фидерный кабель со свободной-трубкой 96F или 144F поставляется со стальным или арамидным прочным элементом, который необходимо закрепить, чтобы на волокна не распространялась тянущая сила, затем каждое волокно сваривается-сваривается с косичкой и сворачивается в бухту с защищенным радиусом изгиба. Маленькой патч-панели просто негде это безопасно сделать.
Распространенные типы ODF
- ODF, монтируемый в стойку-- подходит для 19-дюймовой стойки; рабочая лошадка для телекоммуникационных помещений и шкафов OLT.
- Настенный-формат ODF- для небольших точек распространения с ограниченной площадью.
- Напольный-оптический формат ODF- Кадры высокой-емкости для центральных офисов и крупных POP-сайтов.
- Модульный шкаф ODF/ODF- Модули сращивания, разветвления и распределения объединяются по мере роста сети.
Вы увидите ODF в центральных офисах телекоммуникаций, комнатах доступа FTTH, аппаратных ISP, POP-сайтах, городских и магистральных распределительных сетях, а также в основных распределительных помещениях зданий. Самый четкий сигнал, который вам нужен, — это входящий-кабель с большим количеством контактов, который должен бытьсваренный сплавлениемк косичкам, заканчивающимся, скажем,SC-адаптеры, с слабиной и защитой на долгие годы службы. Для нейтрального фона в отношении компромиссов-обзор FOAвнешнее-заводское сращивание и заделкаявляется надежной ссылкой. А поскольку ODF выпускаются в нескольких вариантах монтажа -, что сбивает с толку многих новичков,-покупающих -, стоит прочитатьосновные типы оптических распределительных сетейпрежде чем вы определите размер кадра.

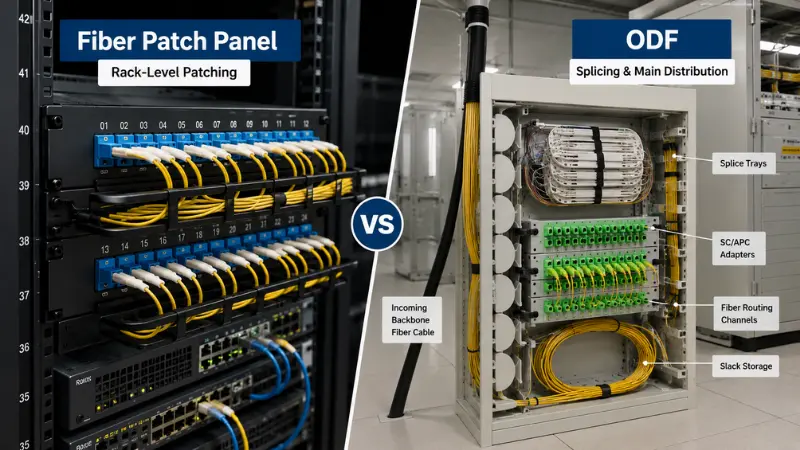

Оптоволоконная патч-панель против ODF: реальные различия
Оба управляют оптоволокном, но их приоритеты в проектировании расходятся в разные стороны. Таблица ниже выходит за рамки обычных-вкладышей.
| Точка сравнения | Оптоволоконная патч-панель | ОДФ |
|---|---|---|
| Основной фокус дизайна | Терминирование и кросс-соединение (исправление) | Терминация, сращивание, защита, маршрутизация, распределение |
| Типичная сетевая позиция | Сторона оборудования-, внутри стоек и шкафов | Основное распределение: телекоммуникационная комната, комната FTTH, центральный офис, POP |
| Типичное количество волокон | 12F–48F | 48F–144F и выше |
| Производительность сращивания | Опционально, ограниченное пространство лотка | Несколько лотков; основная часть дизайна |
| Физическая структура | Компактная 1U–4U или настенная коробка | Рамка большего размера, часто закрытая и защищенная. |
| Ввод кабеля и крепление | Базовая разгрузка от натяжения | Тяжелое крепление, заземление для силовых элементов |
| Slack и маршрутизация | Минимальный | Выделенные резервные каналы хранения и маршрутизации |
| Доступ спереди/сзади | Исправление с фронтальным-доступом | Передний и задний доступ для сращивания и заплатки |
| Установка | Стойка или стена | Стойка, стена, пол или шкаф |
| Метод расширения | Ограничено портами и U-пространством. | Добавляйте модули и лотки; создан для роста |
| Обслуживание | Быстрые изменения патчей | Структурированное долгосрочное-управление монтажами и исправлениями. |
| Относительная стоимость | Ниже на порт | Выше, но меньше единиц для больших значений |
Где грань размывается: функциональное перекрытие?
Расценки «только исправление панели исправлений =» и «только сращивание ODF =» в конечном итоге введут вас в заблуждение. Многие патч-панели, монтируемые в стойку-, включают в себя лоток для сращивания, а небольшой ODF можно использовать в основном для коммутации. Честное описание подчеркивает акцент: патч-панель оптимизирована для управления боковыми перемычками-оборудования в компактном пространстве, а ODF оптимизирован для ввода кабеля, защиты сращивания, резервного хранения и структурированного распределения, которое должно прослужить долго. При сравнении спецификаций обращайте внимание на внутреннюю структуру - количество лотков, резервную емкость, кабельное-крепление оборудования -, а не только на количество адаптеров. Два устройства могут иметь надпись «48 портов» и быть предназначены для совершенно разных задач.
ODF против оптоволоконной патч-панели и оптоволоконной распределительной коробки
Третий продукт запутывает сравнение: распределительная коробка для оптоволокна или клеммная коробка. Грубо:
- Оптоволоконная патч-панель- Заделка и исправление на уровне стойки- рядом с оборудованием.
- ОДФ-Основное-распределение-уровня терминации, сращивания, защиты и маршрутизации для среднего-–-количества волокон.
- Распределение оптоволокна/клеммная коробка- корпус меньшего размера, часто монтируемый на стене- или столбе-ближе к конечным пользователям, часто предназначенный для использования на открытом воздухе-, в котором также может быть установлен сплиттер.
В одной сети вы можете увидеть все три: ODF в главном помещении, патч-панели в стойках с оборудованием иклеммные и распределительные коробкиу входа в здание или на каждом этаже. Если границы все еще кажутся размытыми, этот разрывчем отличаются продукты для распределения волоконстоит прочитать.
Как выбрать: пошаговый--процесс?
-
Определите положение в сети
- Сторона оборудования-(рядом с коммутаторами и OLT) опирается на патч-панель; основная распределительная точка, к которой подаются внешние кабели, опирается на ODF.
-
Подтвердите текущее и будущее количество волокон
- 12F–24F подходит для небольших шкафов и напольного распределения, 48F обычно используется для магистральных сетей предприятия и небольших помещений, а 96F–144F+ указывает на помещения FTTH OLT, точки POP и центральные офисы.
-
Решите, требуется ли сварка
- Если незакрепленный-питающий кабель необходимо открыть, зафиксировать и соединить с пигтейлами, вам потребуется реальная емкость-лотка для сращивания и место для хранения незакрепленного материала -, что является территорией ODF.
-
Подтвердите разъем и тип полировки
- Он должен соответствовать существующему заводу; LC/UPC для стоек с высокой-плотностью, SC/APC для большинства сетей PON и доступа.
-
Проверьте место для установки
- стойка 1U–2U или настенная коробка для тесных помещений; стоечный, настенный или напольный ODF, где емкость превышает пространство.
-
Спланируйте ввод и крепление кабеля
- Задний, боковой, верхний или нижний ввод должен соответствовать месту установки, иметь зажимы, компенсатор натяжения и заземление для армированного кабеля или кабеля OSP.
-
Резервная мощность расширения
- Запасные слоты для адаптеров и место в лотке теперь обходятся намного дешевле, чем замена всего устройства в дальнейшем.
Оптоволоконная патч-панель или матрица выбора ODF
| Состояние проекта | Лучший выбор | Почему |
|---|---|---|
| Коммутация стойки 1U рядом с коммутатором | Оптоволоконная патч-панель | Компактное управление перемычками с-передним доступом |
| Ответвление 48F всего с несколькими сростками | Склеить-загруженную патч-панель часто бывает достаточно | Ограниченное количество соединений подходит для панели,-оборудованной лотком |
| Питающий кабель 96F–144F с полным сращиванием | ОДФ | Емкость лотка, складирование запасов, крепление кабеля и заземление |
| Комната FTTH телекоммуникаций / OLT | ОДФ | Управление фидерами и распределением, плотность SC/APC |
| Небольшой офис или одноэтажное соединение | Оптоволоконная патч-панель | Низкая сложность, малое количество волокон |
| Стойки Backbone Plus для оборудования | Оба | ODF для основного распределения, панели оборудования-стороны |
| Предварительно-магистральная линия MPO/MTP | Кассетная патч-панель MPO/MTP | Нет сращивания на месте; быстрый прорыв-высокой плотности |
Разъем и полировка: LC, SC, MPO и UPC против APC
Выбор адаптера и полировки часто имеет большее значение, чем сам вопрос о панели-или-ODF, поскольку она должна соответствовать существующему заводу. LC доминирует в стойках с высокой-плотностью и в центрах обработки данных - его наконечник диаметром 1,25 мм позволяет подключать к панели высотой 1U 96 или более волокон, поэтому он является дуплексным разъемом по умолчанию вСтруктурированная кабельная система ANSI/TIA-568. SC является основой FTTH и телекоммуникационного доступа: наконечник диаметром 2,5 мм и двухтактная защелка прочны и просты в использовании в полевых условиях, а SC/APC широко распространен там, где обратное отражение должно оставаться очень низким. FC по-прежнему присутствует в тестовом оборудовании и некоторых устаревших установках или установках с высокой-вибрацией, тогда как MPO/MTP передает предварительно-магистральные линии по каналам 40G/100G/400G. Практический компромисс-плотности изложен в этом сравненииLC и MTP/MPO в кабелях высокой-плотности.
Польский язык — это то, в чем люди ошибаются. Наконечники PC и UPC обеспечивают физический контакт для снижения потерь; наконечник APC добавляет угол в 8 градусов, поэтому отраженный свет направляется в оболочку, а не прямо назад к источнику, какСсылка на разъем FOAобъясняет. Это делает APC лучшим выбором для PON, RF/CATV-видео и однорежимных каналов с -битовой скоростью--, но это также означает, что никогда нельзя соединять разъем APC с разъемом UPC: угловые и плоские торцы не сядут на место, возникнут скачки потерь, и вы можете повредить наконечники. Запланируйте одну полировку на каждый путь. Подробности см. в этом руководстве поТипы полировки PC, UPC и APCи посвященныйРазъемы SC/APCобзор.
Примеры конфигурации реального проекта
Корпоративная стойка на 24 порта
В сетевом помещении на этаже достаточно подключить несколько коммутаторов к вертикальному оптоволокну. Патч-панель LC/UPC высотой 1U, 24-порта - либо с предварительным-разъемом, либо с пигтейлами, смонтированными на небольшом лотке -, обеспечивает чистое коммутационное соединение с передним доступом и свободным пространством. ODF здесь будет пустой тратой места и денег.
Комната связи FTTH, 144F
Входящий фидерный кабель закрепляется и заземляется на раме, каждое волокно сваривается-сварным способом с пигтейлом SC/APC, провисающий конец сматывается с защищенным радиусом изгиба, а патч-корды подводятся к OLT. Благодаря лоткам для сращивания, маршрутизации и 144 клеммам, которые можно использовать годами, с ODF, монтируемым в стойку, гораздо проще жить, чем штабелировать несколько небольших панелей. РядомПЛК сплиттерыснабжать торговую сеть; если вы используете пассивную сторону, этоПассивные компоненты FTTHРуководство представляет собой полезный контрольный список.
Магистральная кабельная разводка центра обработки данных
Каналы 40G/100G работают на предварительно терминированных магистралях MPO/MTP, разделенных кассетными патч-панелями. Приоритетом является плотность портов, полярность и чистая маршрутизация в соответствии со стандартами -структурированной кабельной системы на основе - без сращивания -, поэтому здесь панель превосходит ODF.
Построение основы (многоуровневая конструкция)
В главной аппаратной используется ODF для заделки и распределения стоячих волокон между этажами; на каждом этаже используется патч-панель для локальных подключений коммутатора. Магистральная сеть остается стабильной, а исправления остаются гибкими -, и обычно это наиболее удобный вариант обслуживания для много-этажного здания.
Контрольный список перед-покупкой: порты, адаптеры, соединительные лотки и размер стойки
| Параметр | Почему это важно | Фокус патч-панели | Фокус ODF |
|---|---|---|---|
| Количество волокон/портов | Устанавливает емкость и запас по высоте | Сегодня 12–48F плюс запасной | 48–144F+ с модульным помещением |
| Адаптер и полировка | Должен соответствовать растению | Плотность ЛК/УПК | SC/APC для PON плюс LC |
| Емкость лотка для сращивания- | Защищает и сохраняет суставы | Часто один небольшой лоток | Несколько лотков подходящего размера |
| Тип крепления/стойки | Подходит для пространства | 1U–2U или стена | Стойка, стена, пол или шкаф |
| Ввод кабеля и крепление | Снимает стресс с волокон | Легкое снятие напряжения | Зажим и заземление для кабеля OSP |
| Управление радиусом изгиба- | Потери и надежность | Аккуратная прокладка перемычек | Фрезерование колец и хранение провиса |
| Маркировка | Меньше ошибок при обслуживании | Этикетки передних портов | Полная нумерация портов и соединений. |
| Запас расширения | Позволяет избежать полной замены | Свободное U-пространство | Запасные слоты и место для лотка |
Распространенные ошибки - и чего они стоят
-
Покупка только по количеству портов
- Два «48-портовых» блока могут полностью различаться внутри; у вас может не получиться провисания или лотков, а также панель, которую будет сложно обслуживать.
-
-
Использование простой патч-панели для тяжелого сращивания
- Лотки переполняются, волокна изгибаются сверх предела, а защита соединения - позже проявляется в виде потери или прерывистых соединений.
-
-
Игнорирование направления ввода кабеля
- Запись, нарушающая структуру сайта, создает нагрузку на волокна и делает установку медленной и запутанной.
-
-
Смешивание коннекторов и полировка без плана
- Одно только несоответствие APC-и-UPC может привести к обратным потерям в однорежимном канале связи. Заранее примите решение о LC/SC и UPC/APC и взвесьте, как вы прекратите работу, с помощью этого взгляда набыстрые соединители по сравнению со сваркой плавлением.
-
-
Не оставляя места для расширения
- Когда количество растет, полный блок без дополнительных слотов или места в лотке означает замену всего устройства, а не добавление к нему.
Часто задаваемые вопросы
Вопрос: Является ли ODF тем же, что и оптоволоконная патч-панель?
О: Нет. Их функции пересекаются, но патч-панель предназначена для заделки и коммутации со стороны оборудования, а ODF обеспечивает сращивание, защиту кабеля, резервное хранение и структурированное распределение на долгосрочную перспективу.
Вопрос: Могу ли я использовать оптоволоконную патч-панель вместо ODF?
О: Да, для простых каналов с небольшим количеством волокон и небольшим количеством сращиваний или вообще без них. Если у вас большое количество кабелей, входящие фидерные кабели или тяжелое сварное соединение, ODF является более безопасным выбором.
Вопрос: Включает ли каждая оптоволоконная патч-панель лотки для сращивания?
О: Нет. Многие из них предназначены только для-адаптеров и предназначены для использования с пред-разъемами или перемычками; другие сращиваются-с лотком для косичек. Прежде чем предполагать, проверьте спецификацию.
Вопрос: В чем разница между ODF и оптоволоконной распределительной коробкой?
О: ODF — это более крупный основной-распределительный шкаф, обычно устанавливаемый внутри помещения и монтируемый в стойку- или на полу-. Распределительная коробка – это небольшой корпус,-часто предназначенный для использования вне помещения, расположенный ближе к абонентам, в котором также может быть установлен сплиттер.
Вопрос: Используется ли ODF только в сетях FTTH?
О: Нет. ODF распространены в центральных офисах, комнатах интернет-провайдеров, а также в городских и корпоративных магистральных сетях - везде, где большое количество-кабелей требует терминирования, сращивания и распределения.
Вопрос: Должен ли я выбрать адаптеры SC или LC?
Ответ: Сопоставьте растение. LC для стоек-плотности и центров обработки данных; SC, часто SC/APC, для доступа к FTTH и телекоммуникациям.
Вопрос: Могу ли я установить ODF в 19-дюймовую стойку?
А: Да. Опоры ODF, монтируемые в стойку, являются стандартными для телекоммуникационных помещений и шкафов OLT; Для других помещений существуют настенные и напольные версии.
Вопрос: Что лучше для центра обработки данных?
О: Обычно оптоволоконные патч-панели - LC или MPO/MTP - для коммутации на уровне стойки-, с ODF только там, где большая область распределения магистральной сети требует сращивания и защиты.
Вопрос: При 48 волокнах мне выбрать патч-панель или ODF?
О: Это зависит от сращивания. Малое количество или полное отсутствие соединений и ограниченное пространство указывают на -загруженную или предварительно- патч-панель с разъемами. Входящий фидерный кабель, требующий полного сращивания, провисания и заземления, указывает на ODF - 48 F, особенно если вы ожидаете увеличения напряжения до 96 F.
Вопрос: Что мне следует проверить перед покупкой?
A. Количество волокон и портов, а также запас по высоте, тип адаптера и полировки, емкость лотка для сращивания-, тип крепления и единицы стойки, вход и крепление кабеля, контроль-радиуса изгиба и схема маркировки.
Если задача – чистое исправление-на уровне стойки, оптоволоконная патч-панель — это практичный и экономически-эффективный выбор. Если вы заделываете большое количество-или входящих магистральных кабелей, которые требуют сращивания, защиты, резервного хранения и многолетнего управления распределением, ODF заслуживает своего места. В крупных сетях обычно используются как - ODF для основного распределения, так и оборудование коммутационных панелей-. Что бы вы ни указали, перед заказом подтвердите количество и высоту, тип адаптера и полировки, емкость соединения, размер крепления и стойки, а также кабельный ввод, чтобы устройство подходило как для сегодняшней установки, так и для роста в следующем году.
