Дифференциальный анализ волоконно-оптических распределительных шкафов, клеммных коробок, распределительных коробок и корпусов ODF
Эти четыре имеют схожие характеристики, главным образом отраженные в их основных функциях:
1. Фиксация и защита
После того, как оптоволоконный кабель сплавлен с хвостовым кабелем, он может механически зафиксировать внешнюю оболочку кабеля, установить защиту заземляющего провода и сгруппировать концы и волокна для защиты, чтобы гарантировать, что кабель и жила не будут повреждены.
2. Функция распределения
Вставьте разъем хвостового кабеля в адаптер, чтобы обеспечить соединение оптического пути с оптическим разъемом на другой стороне адаптера. Адаптер и разъем должны соответствовать гибким требованиям к подключению и отключению, а оптический путь должен иметь возможность свободно регулироваться и тестироваться.
3. Функция сварки
Они могут соединять оптические волокна оптоволоконного кабеля с хвостовым кабелем, сматывать и хранить лишние оптические волокна, а также защищать сварное соединение.
4. Функция хранения
Они позволяют размещать различные перекрестно соединенные оптические кабели между стойками, обеспечивая упорядоченное и аккуратное хранение кабелей. Внутренняя часть оптоволоконной распределительной коробки должна быть спроектирована с достаточным пространством и разумными методами, чтобы оптоволоконные кабельные линии можно было четко прокладывать, легко регулировать и соответствовать требованиям к минимальному радиусу изгиба.
Отличительные характеристики этих четырех главным образом заключаются в различных средах их применения:

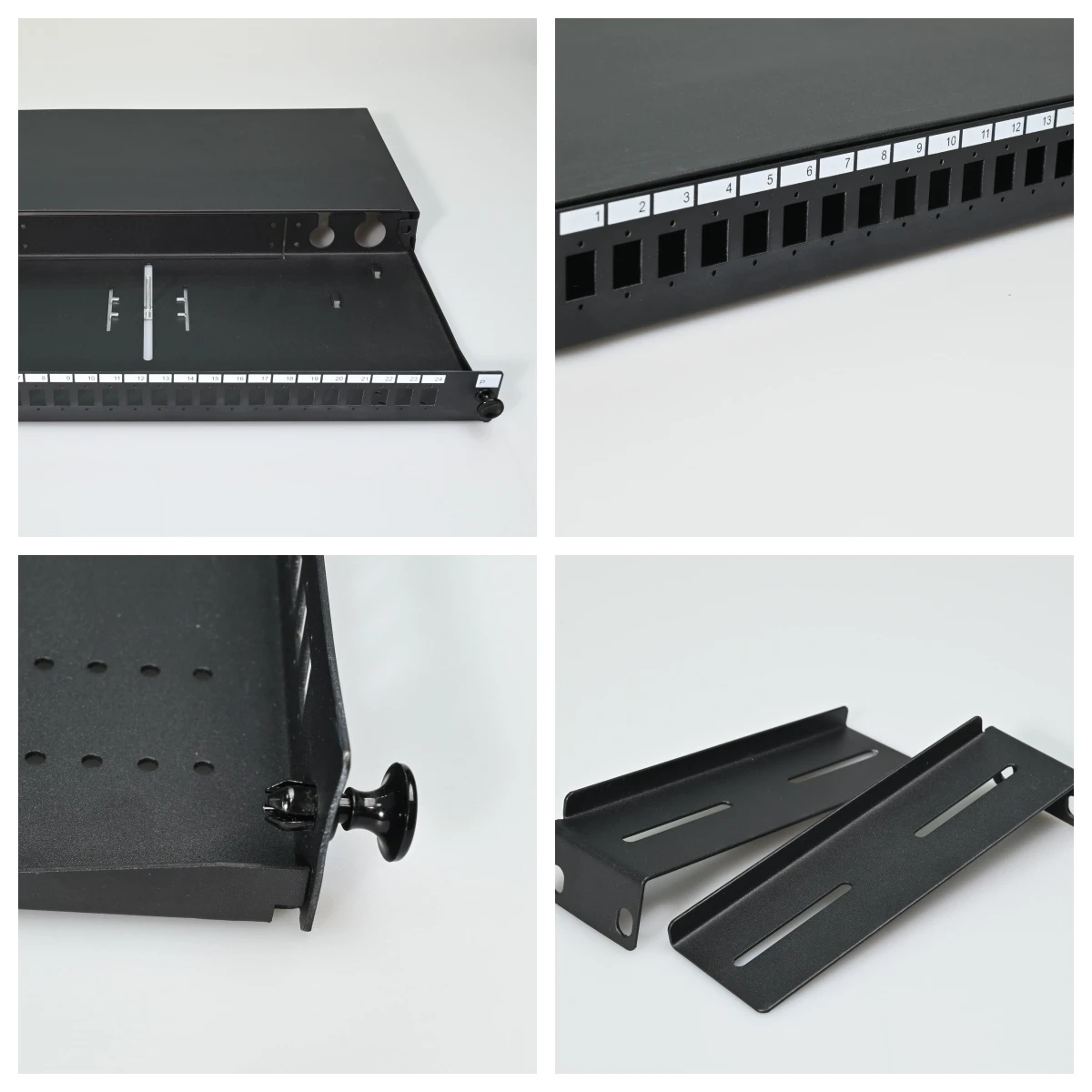

1. Волоконно-оптический распределительный шкаф
В основном используется для подключения вертикальных магистральных и горизонтальных оптических кабелей и представляет собой 19-дюймовую стойку высотой 1U. Количество портов в оптоволоконной распределительной раме обычно составляет 24 или 48. Обеспечивает относительно универсальную кабельную функцию, подходящую для нужд оптоволоконного доступа в различных сценариях, таких как центры обработки данных и базовые станции связи.
2. Клеммная коробка
В основном обеспечивает сращивание оптических волокон плавлением, сращивание оптических волокон и хвостовых волокон плавлением, а также функцию передачи обслуживания оптических разъемов. Обычно он используется в ситуациях, когда оптический кабель необходимо разделить на отдельные волокна, например, в точках доступа к оптоволокну на стороне пользователя в проектах FTTH. Часто размещается на конце горизонтального оптического кабеля в качестве ближайшей точки подключения-к терминальному оборудованию, имеет максимум 8 или 12 портов для легкой установки на стене или на столе.
3. Распределительная коробка волокна
Оснащенный внутри оптоволоконными кабельными терминалами, устройствами защиты от перегрева и волоконно-оптическими адаптерами, он используется для подключения магистральных и распределительных кабелей снаружи, в коридорах или в помещении. Количество портов обычно составляет 24 или 48, что обычно встречается в сетях FTTH и представляет собой обычную небольшую коробку в коридорах. Учитывая необходимость простоты установки, эксплуатации и обслуживания, оптоволоконные коробки могут быть настроены по размеру и функциональности в соответствии с различными сценариями применения и требованиями сети.
4. Распределительная рамка ODF
Стойки ODF обычно включают в себя оптоволоконные соединительные модули, распределительные устройства, разъемы и слоты управления, которые используются для распределения, подключения и управления оптическими кабелями. Распределительный шкаф ODF разработан специально для помещений с оптоволоконной связью и имеет широкий набор портов (12-1440 ядер), подходящий для крупномасштабных сценариев оптоволоконных кабелей, таких как центры обработки данных, базовые станции связи и интегрированные кабельные системы.
В общем,оптоволоконные распределительные шкафы в основном используются для подключения оптических кабелей и управления ими, обеспечивая относительно универсальные функции кабельной системы; Клеммные коробки больше ориентированы на разделение оптических кабелей и сварку оптических волокон, подходящие для конкретных точек доступа; Волоконно-распределительные коробки в основном используются для разветвления, распределения и управления распределительными оптическими кабелями, обычно встречающимися в сетях FTTH; Распределительные фреймы ODF в большей степени ориентированы на распределение, соединение и кроссовер оптических сигналов благодаря высокой-плотности соединений и возможностям управления тонкими волокнами.
По сути, они представляют собой кронштейны для соединителей, не участвующие непосредственно в процессе передачи данных, но обеспечивающие необходимую поддержку различных мест в соответствии с конкретными сценариями применения и требованиями конфигурации портов. Являясь ключевым компонентом инфраструктуры оптоволоконной связи, они играют незаменимую роль в обеспечении стабильности сети, повышении эффективности передачи и удовлетворении разнообразных потребностей приложений.
