Бронированный патч-корд MPO/MTP в сравнении со стандартным магистральным кабелем MPO

Бронированный патч-корд MPO/MTP обертывает стальную-трубку или-армированную кевларом оболочку вокруг много-волоконного узла, чтобы выдерживать сдавливающие нагрузки, воздействие грызунов и среду с высокой-вибрацией. В стандартном магистральном кабеле MPO используется более легкая конструкция с двойной-оболочкой, оптимизированная для чистых трасс с-контролируемым климатом в центрах обработки данных. Выбор между ними зависит от того, где будет прокладываться кабель, насколько сильному физическому воздействию он подвергнется, и сможет ли ваш бюджет линии поглотить немного более высокие вносимые потери из-за более толстой конструкции бронированной конструкции.

Почему это сравнение важно прямо сейчас

Архитекторы центров обработки данных привыкли делать простой вызов: магистральные кабели для магистральных сетей, патч-корды для коротких переходов внутри шкафа. Это различие все еще сохраняется, но физическая среда вокруг оптоволоконной инфраструктуры изменилась. При периферийном развертывании сборки MPO размещаются в заводских цехах, диспетчерских горнодобывающих предприятий и наружных убежищах 5G, где стандартный магистральный кабель выйдет из строя в течение нескольких месяцев. Между тем, операторам гипермасштабных сетей, размещающим тысячи каналов 400G и 800G в одном зале, требуется экономить каждую десятую дБ, -, что означает необходимость уделять пристальное внимание тому, не добавляет ли бронежилет ненужное затухание на защищенном пути.

Настоящий инженерный вопрос не в том, какой кабель «лучше». Это то, какой кабель соответствует механическим и оптическим требованиям конкретного сегмента линии связи.

Где находится каждый тип кабеля

Прежде чем сравнивать спецификации, полезно подумать о сценариях развертывания. Каждое решение о выборе должно определяться окружением кабеля -, а не списком его функций -. В каждом приведенном ниже сценарии также указаны механические и оптические факторы, которые вам следует взвесить, поэтому логика оценки встроена в контекст, а не находится в отдельном контрольном списке.

Внутри шкафа центра обработки данных-с климат-контролем лучше всего использовать стандартные магистральные кабели MPO. Окружающая среда чистая, температурная-стабильная и физически защищенная. Кабели здесь подвергаются лишь умеренным растягивающим нагрузкам во время установки, случайному боковому давлению со стороны соседних кабелей и вибрации от систем отопления, вентиляции и кондиционирования. Двухслойная-оболочка -, внутренняя арамидная пряжа, а также LSZH или пленумная- внешняя оболочка - легко справляются со всем этим, одновременно отвечая механическим требованиям IEC 60794 и TIA-568. Использование бронированных кабелей в этой ситуации увеличивает стоимость, вес и диаметр, не обеспечивая существенного повышения надежности. Магистральные кабели с 24 или 48 волокнами эффективно соединяют слои межсетевых коммутаторов -с-листьями с помощью оптики QSFP28 или QSFP-DD, а их меньший внешний диаметр (3,0 мм) упрощает прокладку кабелей через лотки для управления кабелями высокой плотности.

Межрядные-магистральные прокладки под фальшполом требуют большего внимания. Современный объект с герметичными кабельными лотками может рассчитывать на стандартные короба. Но старые здания с открытыми проходами под фальшполом рассказывают другую историю - пешеходное движение, катящиеся тележки и периодическая деятельность грызунов создают опасность раздавливания и истирания, на которую конструкция с двойной-оболочкой никогда не рассчитана. Если у вас есть документально подтвержденные случаи заражения вредителями или ваши пути пересекаются с тяжелой техникой, это само по себе оправдывает установку бронированных узлов MPO на сегментах магистральной сети. Решение здесь простое: осмотрите путь, оцените реалистичные механические угрозы и позвольте вещественным доказательствам вести вас.

Промышленные и периферийные среды оставляют мало места для дискуссий. Заводские цеха подвергают кабели постоянной вибрации от оборудования. В диспетчерских горных работ возникают загрязнения твердыми частицами и экстремальные температуры. Наружные шкафы 5G циклически проходят через заморозки-оттаивания и воздействие ультрафиолета. Военные полевые развертывания сочетают в себе все вышеперечисленное с риском воздействия. В этих условиях номинальный рабочий диапазон стандартного магистрального кабеля от −20 до +60 градусов и его сопротивление раздавливанию примерно 100–200 Н просто недостаточны. Бронированные патч-корды MPO, рассчитанные на температуру от −40 до +75 градусов и способные выдерживать боковое сдавливающее усилие более 1000 Н, здесь не являются премиальной модернизацией -, они являются базовым требованием. Если ваша линия связи проходит через какое-либо пространство, где отсутствует традиционная защита центра обработки данных, вариант с бронированием устраняет режим отказа, который не может полностью устранить никакая тщательная прокладка кабелей.

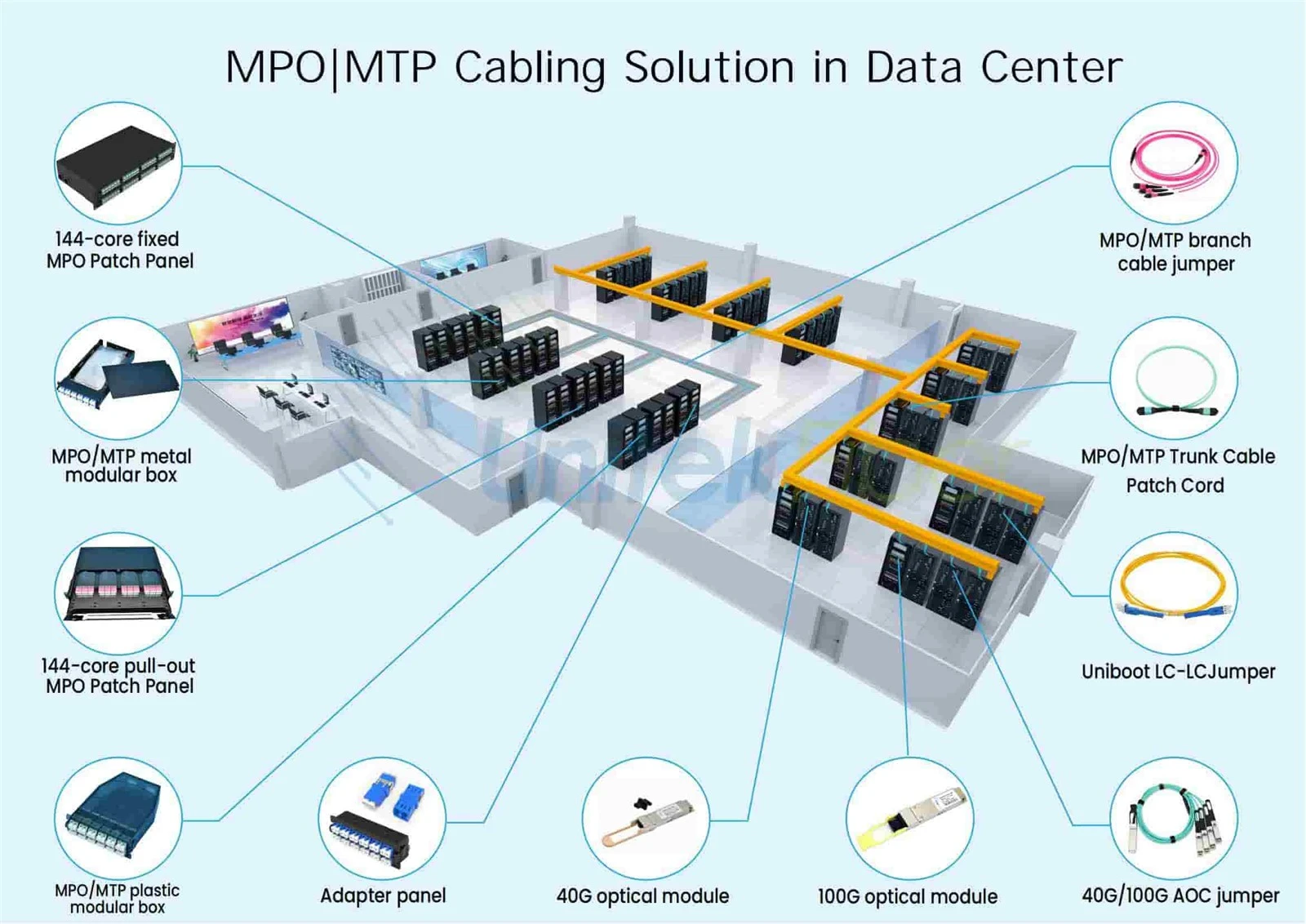

Короткие кросс-соединения внутри шкафа - обычно менее двух метров между кассетами, панелями адаптеров и трансиверами - предпочитают стандартМногомодовые патч-корды MTP/MPO. Окружающая среда полностью закрыта, с кабелем практически невозможно обращаться после первоначальной установки, а гибкость важнее, чем устойчивость к раздавливанию. Жесткость брони может сыграть против вас в тесных помещениях, где радиус изгиба имеет большое значение.

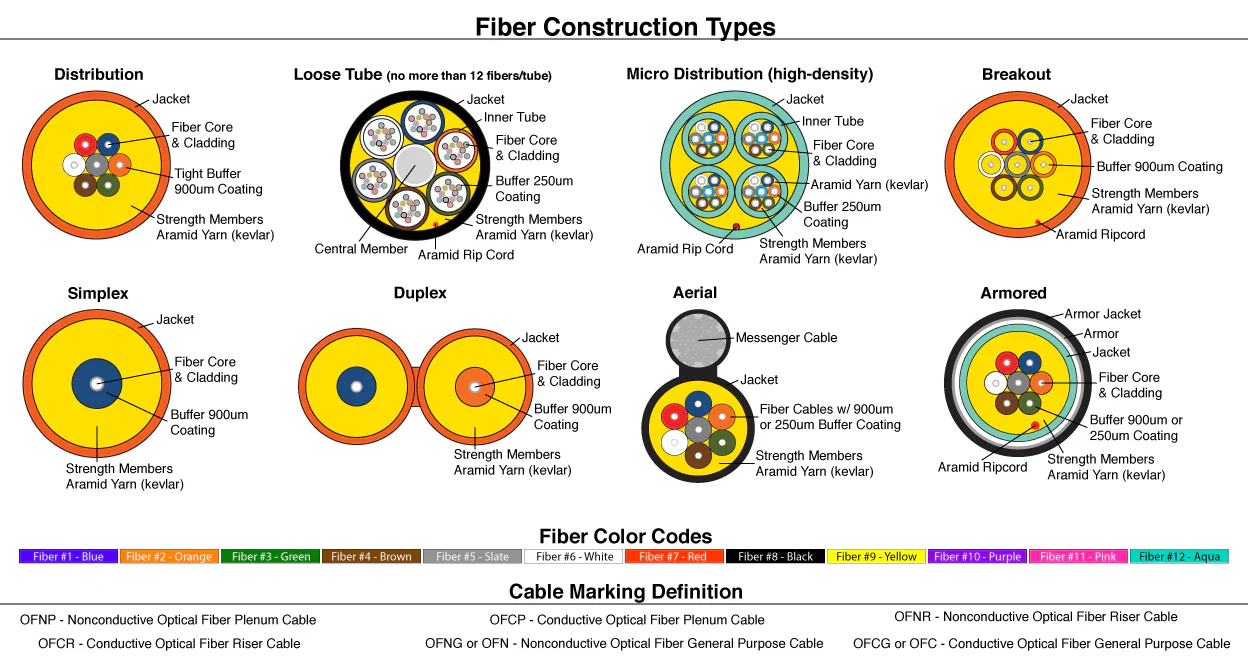

Что на самом деле внутри каждого кабеля

Стандартный магистральный кабель MPO обычно объединяет от 12 до 144 волокон внутри двухслойной оболочки.Оптоволоконный патч-корд MTP/MPO OM3в стандартной форме внешний диаметр составляет примерно 3,0 мм. Оба конца имеют заводские-заделки с прецизионно-полированными наконечниками MT - 8, 12 или 24 волокна на разъем -, и каждая сборка поставляется с отдельными протоколами испытаний, показывающими вносимые потери на канал. Конструкция намеренно минимальна: достаточно защиты для контролируемого прохода внутри помещения, что позволяет снизить вес и упростить работу в плотных кабельных лотках.

В армированных патч-кордах MPO/MTP между пучком волокон и внешней оболочкой используется гофрированная стальная трубка или алюминиевая броня. В некоторых конструкциях арамидная нить накладывается поверх стального силового элемента, что повышает устойчивость к раздавливанию примерно в десять раз по сравнению со стандартными конструкциями. Это увеличивает внешний диаметр до 4,0–5,0 мм и увеличивает вес. Однако современные конструкции бронетехники остаются на удивление гибкими. Хорошо спроектированный армированный шнур MPO может достигать минимального радиуса изгиба около 50 мм, что приемлемо для большинства структурированных кабельных сред. Ключевым производственным отличием является то, находится ли буферный слой между броней и волоконной лентой. - Без него жесткая броня может прижиматься к волокнам в точках изгиба и вносить потери на микро-изгибы, которые не проявляются при испытании на вносимые потери в прямом-кабеле.

Стоит ли вам сигнал брони?

Бронированная оболочка сама по себе не увеличивает вносимые потери на интерфейсе разъема напрямую. Вносимые потери зависят от геометрии наконечника, ориентации волокна и качества полировки торцевой поверхности -, а не от того, что намотано на корпус кабеля. Разъем MTP с низкими-потерями в бронированной сборке по-прежнему достигает 0,15–0,25 дБ на сопряженную пару при правильном изготовлении, что идентично тому же разъему на стандартной магистральной линии. На длинах волн SR4 400G оба типа кабелей с использованием разъемов эквивалентного класса обеспечивают функционально идентичные потери -, обычно 0,15–0,35 дБ для многомодовых сборок OM4.

Броня может нанести ущерб микро-изгибу. Если стальная труба изготовлена ​​плохо или кабель проложен с изгибами, превышающими заданный минимум, броня прижимается к волоконной ленте, и возникает затухание микро-изгибов. Это проблема качества производства и дисциплины монтажа, а не неотъемлемое свойство бронированной конструкции. При оценке армированных шнуров MPO всегда запрашивайте данные испытаний на затухание при изгибе--, а не только сертификат статических потерь при вставке-. Любой поставщик, который предоставляет только цифры потерь в прямых-кабелях, возможно, скрывает проблему микро-изгибов. Для более глубокого понимания того, как марки волокна влияют на бюджет потерь, см.Сравнение многомодового волокна от OM1 до OM5предоставляет полезную информацию о модальной полосе пропускания и характеристиках затухания в различных классах волокон.

Это также означает, что для любого сегмента линии, где ваш бюджет оптических потерь ограничен -, например, при длинном радиусе действия 400G SR4, приближающемся к пределу OM4 в 100-метров -, вам следует учитывать риск затухания при изгибе бронированного кабеля, если путь прокладки включает крутые повороты. Если путь прямой и просторный, оптически броня вам ничего не будет стоить. Если на пути кабеля проходит несколько узких углов, присущая стандартному кабелю гибкость на практике может фактически обеспечить меньшие общие потери в канале.

Механическая защита в деталях

Стандартные магистральные кабели MPO выдерживают нагрузки, возникающие в структурированной кабельной среде: умеренные растягивающие нагрузки при монтаже, боковое давление от пучков кабелей в общих лотках и низкий-уровень вибрации от систем здания. Конструкция с двойной-оболочкой, армированной арамидной нитью, соответствует механическим требованиям IEC 60794 и TIA-568 для прокладки кабелей внутри помещений. Это не хрупкие кабели -, они просто спроектированы с учетом условий, с которыми они фактически могут столкнуться на хорошо управляемом объекте.

Бронированные сборки предназначены для другого профиля угроз. Слой стали или алюминия противостоит разрушающим силам, которые могут необратимо деформировать стандартную оболочку. Катящиеся стулья по фальш-полу, тяжелые тележки на складе, зубы грызунов на предприятии, где борьба с вредителями несовершенна - — это не теоретические риски; это задокументированные виды отказов, с которыми регулярно сталкиваются команды по обслуживанию оптоволокна. Некоторые бронированные конструкции MPO выдерживают боковую раздавливающую силу более 1000 Н, что в пять-десять раз превышает мощность стандартных конструкций. Расширенный температурный диапазон (от -40 до +75 градусов по сравнению с -20 до +60 градусов для типичных внутренних багажников) еще больше отличает эти два устройства для любого использования вне помещений с-контролируемым климатом.

При оценке того, нуждается ли конкретный сегмент в броне, подсчитайте физические факторы риска на фактическом пути кабеля: воздействие раздавливания или удара, документально подтвержденная активность грызунов или вредителей, отклонения температуры или влажности за пределы норм внутри помещения, а также возможность изгиба сил прокладки более чем на 50 мм. Два или более из этих факторов на одном участке пути являются вескими аргументами в пользу строительства бронетехники. Если трасса полностью закрыта, имеет-климат-контроль и не имеет механических опасностей, стандартный магистральный кабель обеспечивает те же оптические характеристики при меньшем объеме и стоимости.

Полярность и совместимость

Как бронированные, так и стандартные сборки MPO используют одни и те же методы полярности TIA-568 - Тип A (прямой-сквозной), Тип B (обратный) и Тип C (перевернутая пара). Слой брони не влияет на выравнивание контактов, конфигурацию пола или совместимость разъемов. Армированный шнур MPO-12 с розеткой соединяется со стандартной адаптерной панелью MPO-12 с вилкой без каких-либо проблем с совместимостью, и вы можете свободно смешивать армированные и стандартные сегменты в одном канале, если количество волокон, тип полярности и класс разъема совпадают.

Стоит отметить одно практическое соображение: поскольку армированные кабели более жесткие, тщательно планируйте ориентацию разъемов в тесных корпусах. Спаривание от ключа-до ключа-в густонаселенномПанель оптоволоконного адаптера MPO/MTPможет потребоваться дополнительный зазор, если броня кабеля предотвращает крутые изгибы, с которыми легко справляются стандартные шнуры. Это не проблема совместимости -, это деталь планирования прокладки кабелей, которая может значительно сэкономить во время установки, если она будет учтена на чертеже вертикальной стойки стойки до того, как кабели будут доставлены на площадку.

Для приложений коммутации, где магистраль MPO подключается к отдельным дуплексным соединениям,Кабели жгута MTP/MPO к SC или LCобеспечить переход, и та же оценка «бронированный»-по сравнению с-стандартным применяется к сегменту прорыва в зависимости от его физической среды.
