Что такое патч-кабель SC LC?
Оптоволоконный патч-корд SC-LC – это небольшой компактный патч-корд, который очень широко используется во многих приложениях. Эти сетевые решения включают в себя телекоммуникационные сети, локальные сети, сети обработки данных, оконечные устройства устройств и распределение помещений. Патч-корды SC-LC предназначены для реализации решений Fast Ethernet в гигабитных приложениях и приложениях ATM с меньшим потреблением места.
Спецификация
| Параметр | Единица | FC, SC, LC/ Армированный оптоволоконный патч-корд | СТ, МЮ | МТ-РД, МПО | E2000 | ||||||||
| СМ | ММ | СМ | ММ | СМ | ММ | СМ | |||||||
| ПК | СКП | БТР | ПК | ПК | СКП | ПК | ПК | СКП | ПК | ПК | БТР | ||
| Вносимые потери (типичные) | дБ | Меньше или равно 0,3 | Меньше или равно 0,2 | Меньше или равно 0,3 | Меньше или равно 0,2 | Меньше или равно 0,3 | Меньше или равно 0,2 | Меньше или равно 0,2 | Меньше или равно 0,3 | Меньше или равно 0,2 | Меньше или равно 0,2 | Меньше или равно 0,3 | Меньше или равно 0,3 |
| Возвратные потери | дБ | Больше или равно 45 | Больше или равно 50 | Больше или равно 60 | Больше или равно 30 | Больше или равно 45 | Больше или равно 50 | Больше или равно 30 | Больше или равно 45 | Больше или равно 50 | Больше или равно 35 | Больше или равно 55 | Больше или равно 75 |
| Рабочая длина волны | нм | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Взаимозаменяемость | дБ | Меньше или равно 0,2 | Меньше или равно 0,2 | Меньше или равно 0,2 | Меньше или равно 0,2 | ||||||||
| Вибрация | дБ | Меньше или равно 0,2 | Меньше или равно 0,2 | Меньше или равно 0,2 | Меньше или равно 0,2 | ||||||||
| Рабочая температура | степень | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Температура хранения | степень | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Диаметр кабеля | мм | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

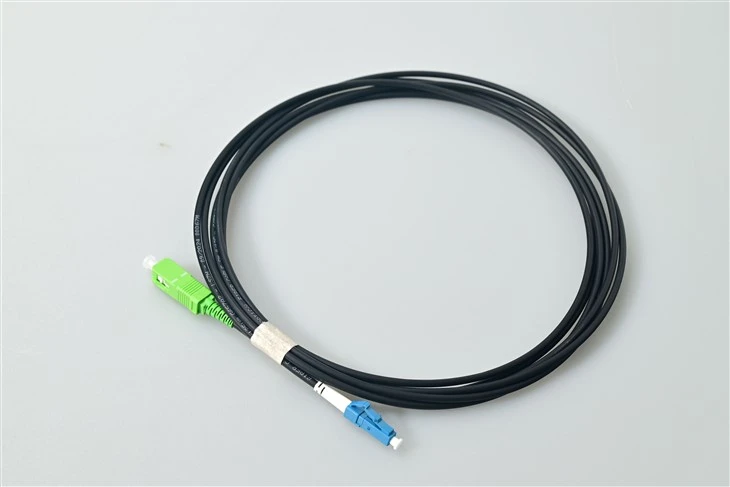

Волоконно-оптический патч-корд SC/APC — LC/UPC
Гибридная конструкция от-к-UPC
Полировка под углом 8 градусов SC/APC обеспечивает возвратные потери не менее 60 дБ. Полировка купола LC/UPC обеспечивает уровень шума не менее 50 дБ. Оба типа интерфейса соединяются одним кабелем - зеленый корпус обозначает APC, синий — UPC.
Компактный форм-фактор, высокая-плотность подключения LC
Наконечник LC диаметром 1,25 мм вдвое меньше, чем наконечник SC диаметром 2,5 мм, - удваивает плотность портов в трансиверах SFP/SFP+/QSFP. Защелка типа RJ-для быстрого подключения-и-вытягивания.

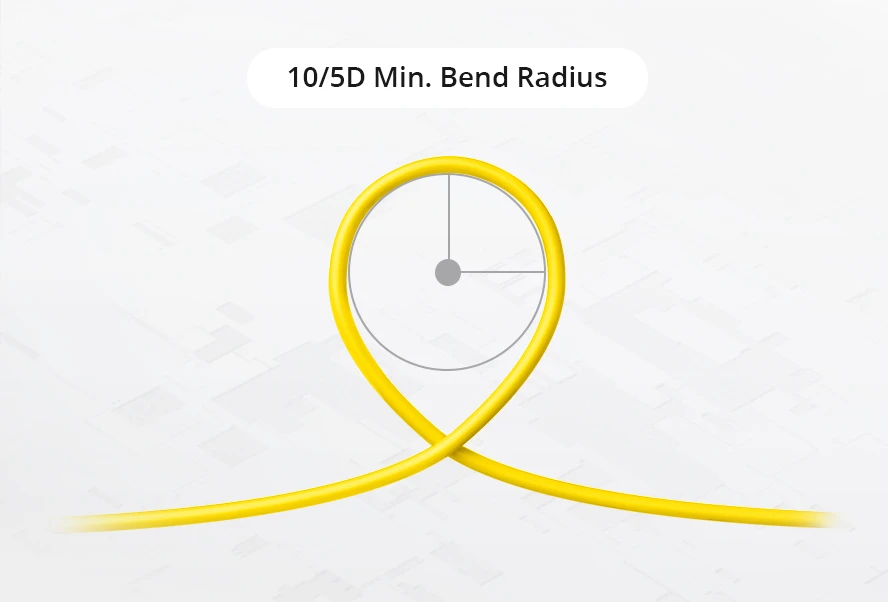

G.657.A1 Изгиб-нечувствительного волокна
Минимальный радиус изгиба 10 мм для плотной прокладки в патч-панелях и проводке под-полом. Обратная совместимость с G.652.D. Поддерживает до 40 км на длине волны 1550 нм.
Прикладные решения
Типичные сценарии развертывания одномодового оптоволоконного патч-корда SC-LC.
Сеть доступа FTTH/GPON
Подключает порты OLT SC/APC к оборудованию ONT LC/UPC на ODF.ПЛК сплиттерв пути распространения также используются интерфейсы SC/APC.
Кросс--центр обработки данных Connect
Подключает оптоволоконные распределительные панели SC/APC непосредственно к трансиверам LC/UPC SFP+ в коммутаторах ToR. Поддерживает 10GbE, 25GbE и 100GbE.

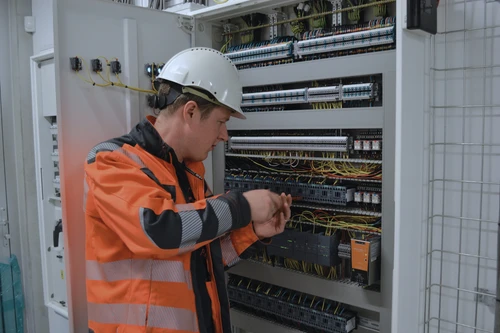

CATV/RF по оптоволокну
Торцевая-сторона APC предотвращает искажения CSO/CTB в аналоговом видео. Используется между головными передатчиками и оптическими узлами в сетях HFC.

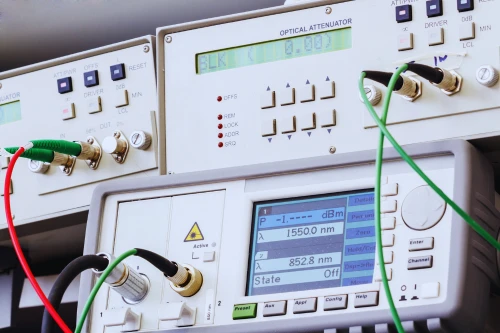

Телекоммуникационное тестирование и измерения
Тестовый шнур эталонного-класса для подключения тестовых портов LC/UPC OTDR к распределительным шкафам SC/APC в центральных офисах.
Миграция корпоративной локальной сети
Связывает устаревшую структурированную кабельную систему с терминаторами SC- к новым коммутаторам и маршрутизаторам на базе LC- без повторной терминации.

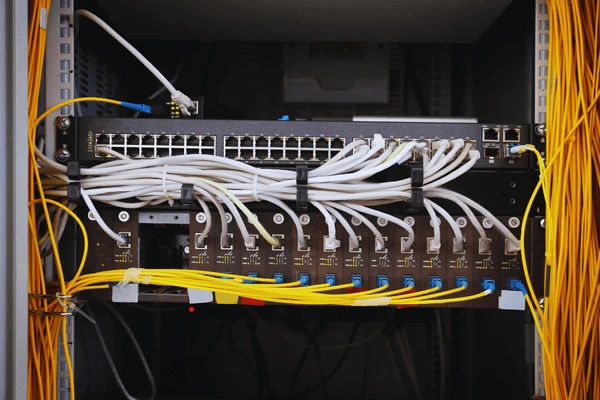

Системы мультиплексирования WDM
Интерфейсы портов мультиплексирования/демультиплексирования SC/APC с транспондерами LC/UPC в развертываниях CWDM и DWDM.
Описание продукции
Каждый оптоволоконный патч-корд проходит 100% проверку на вносимые и обратные потери на длине волны 1310/1550 нм. Обжимные кольца из циркониевой керамики обеспечивают возможность замены на уровне менее или равной 0,2 дБ за время, превышающее или равное 1000 циклам соединения. Предприятие сертифицировано по стандарту ISO 9001:2015. Telcordia GR-326, IEC 61300, RoHS, соответствие REACH. Варианты курток OFNR и LSZH. Диаметр кабеля φ0,9/φ2,0/φ3,0 мм. Возможна нестандартная длина 0,3–100 м.
Описание продукции
Вопрос: В чем разница между APC и UPC на оптоволоконном патч-корде?
A: APC имеет торцевую-грань, расположенную под углом 8 градусов (возвратные потери не менее 60 дБ), UPC имеет торцевую-форму в форме купола-(не менее 50 дБ). Системы GPON и CATV требуют APC на стороне распределения; порты оборудования, такие как трансиверы SFP, используют UPC. Зеленый разъем=APC, синий=UPC.
Вопрос: Могу ли я подключить разъем APC к адаптеру UPC?
A: No. Mismatched polish creates an air gap causing >Потери 3 дБ и повреждение наконечника. Всегда соединяйте APC с APC, UPC с UPC. Угловой паз для ключей наАдаптеры SC/APCпредотвращает большинство случайных-перекрестных спариваний.
Вопрос: Какие скорости и расстояния поддерживаются?
О: от 100 Мбит/с до 100GbE. До 10 км на длине волны 1310 нм, 40 км на длине волны 1550 нм. Фактическая дальность действия зависит от оптического ресурса трансивера и общих потерь канала.
Вопрос: В чем разница между патч-кордом и патч-кордом?волоконная косичка?
О. Патч-корд имеет разъемы на обоих концах для использования по принципу «подключи-и-». Пигтейл имеет один разъем и один оголенный конец волокна для сварки с магистральными кабелями.
Вопрос: Могу ли я заказать нестандартную длину или дуплексные версии?
А: Да. Под заказ 0,3–100 м, срок выполнения 3–5 дней. Доступны дуплексные, бронированные версии и версии LSZH. Мы также делаем12-ядерный SC/APC — LC/UPCдля нужд с большим количеством волокон.
