Технические характеристики — дуплексный оптоволоконный патч-кабель LC-FC OM3
| Параметр | Спецификация | Параметр | Спецификация |
|---|---|---|---|
| Тип разъема | LC UPC в FC UPC | Тип волокна | OM3 Многомодовый 50/125 мкм |
| Класс волокна | Лазерная-оптимизированная 50 мкм | Длина волны | 850 нм/1300 нм |
| Вносимая потеря | Меньше или равно 0,3 дБ (типично 0,2 дБ) | Возвратная потеря | Больше или равно 20 дБ |
| Количество волокон | Дуплекс (2 волокна) | Диаметр кабеля | 2,0 мм с плотным-буфером |
| Кабельная оболочка | LSZH (Малодымный, безгалогенный) | Цвет куртки | Аква (стандарт OM3) |
| Макс. Скорость передачи данных | 10 Гбит/с на расстоянии 300 м | Материал наконечника | Прецизионная циркониевая керамика |
| Мин. Радиус изгиба | 30 мм (с нагрузкой) / 15 мм (без нагрузки) | Предел прочности | Больше или равно 100 Н |
| Рабочая температура. | от -20 градусов до +70 градусов | Температура хранения. | от -40 градусов до +80 градусов |
| Доступные длины | 1м, 2м, 3м, 5м, 10м, Пользовательский | Согласие | RoHS, CE, ISO 11801 |
Что такое многомодовый дуплексный патч-кабель LC-FC OM3?

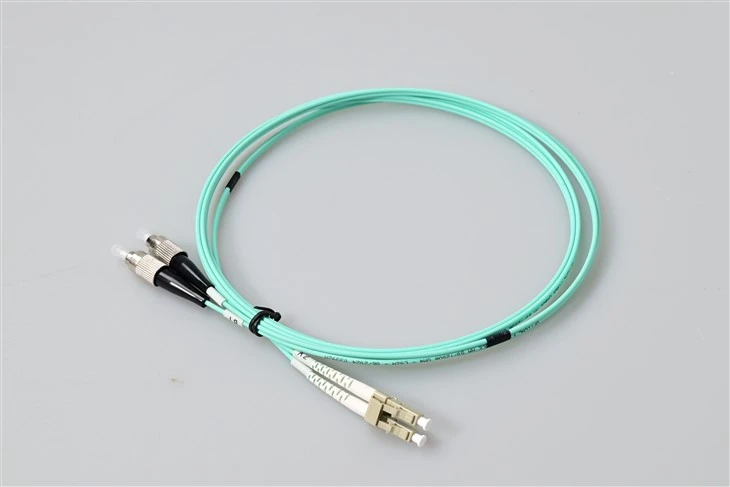

Многомодовый дуплексный патч-кабель LC-FC OM3представляет собой гибридную оптоволоконную перемычку, разработанную специально для соединения устройств с различными интерфейсами разъемов. Благодаря разъему LC UPC на одном конце и разъему FC UPC на другом этот кабель обеспечивает бесперебойную связь между современным сетевым оборудованием с портами LC и устаревшими системами, оснащенными интерфейсами FC.
В отличие от стандартных патч-кордов LC-LC или FC-FC, которые соединяют одинаковые разъемы, этот гибридный кабель LC-FC играет решающую роль в средах со смешанной оптоволоконной инфраструктурой. В центрах обработки данных и телекоммуникационных объектах часто используется оборудование разных поколений.-В новых коммутаторах и трансиверах обычно используются компактные разъемы LC для более высокой плотности портов, в то время как в более старых тестовых приборах, системах DWDM и телекоммуникационном оборудовании операторского-класса все еще могут использоваться надежные резьбовые разъемы FC.
Почему стоит выбрать эту гибридную многомодовую оптоволоконную перемычку LC-FC?
Лазер OM3-оптимизирует сердцевину волокна 50/125 мкмподдерживает передачу 10 Gigabit Ethernet на расстояние до 300 метров при длине волны 850 нм, что делает его пригодным для внутри-магистральных соединений внутри зданий и соединений в центрах обработки данных ближнего-действия. Оболочка LSZH цвета морской волны-соответствует требованиям пожарной безопасности при установке внутри помещений, выделяя минимальное количество дыма и не выделяя токсичных галогенных газов в случае пожара,-что особенно важно для закрытых серверных помещений и кабельных лотков.
Перед отправкой каждый кабель проходит 100% оптическое тестирование. Прецизионные-полированные наконечники из циркониевой керамики на концах LC и FC обеспечивают стабильную работу.вносимая потеряниже 0,3 дБ, обеспечивая надежную целостность сигнала во всей оптоволоконной сети.
Разъем LC и разъем FC: понимание разницы в интерфейсе
В LC (Lucent Connector) используется компактный наконечник диаметром 1,25 мм с двухтактным защелкивающимся механизмом., что обеспечивает высокую-плотность развертывания-удвоенного количества портов по сравнению с разъемами SC на том же пространстве панели. Он стал доминирующим интерфейсом дляТрансиверы SFP/SFP+и современные сетевые коммутаторы.
FC (соединитель с наконечником) имеет наконечник диаметром 2,5 мм с резьбовым винтом-на муфте.. Хотя разъемы FC менее распространены в новых установках, они по-прежнему широко распространены в прецизионном измерительном оборудовании, оптических испытательных приборах и старой телекоммуникационной инфраструктуре благодаря их надежному механическому соединению и устойчивости к вибрации.
Этот соединительный кабель LC-FC устраняет необходимость в дополнительных адаптерах или модулях преобразования при подключении этих двух типов интерфейсов, упрощая прокладку кабелей и уменьшая потенциальные точки отказа в вашей сети.
Приложения – где дуплексные кабели LC-FC OM3 Excel
Этот дуплексный гибридный патч-кабель LC UPC — FC UPC OM3 специально-создан для одной задачи, которую большинство стандартных LC-перемычек LC не могут выполнять хорошо: подключение современных переключателей с оконечными разъемами LC, приемопередатчиков и патч-панелей с разъемами FC- к устаревшему испытательному оборудованию с разъемами FC, вещательному оборудованию и шкафам ODF до-2010 года -, выдерживая при этом крутые изгибы на 90 градусов, которые спрос на структурированные кабельные лотки. Сочетание смешанного-коннектора и нечувствительного к изгибу волокна G657A1 отличает эту перемычку от обычного патч-корда LC-FC.
Устаревшее оборудование FC → Модернизация современной сети LC
В старых центральных офисах телекоммуникаций и диспетчерских-центров вещания существующие оптоволоконные входные панели по-прежнему подключаются к переборкам FC. Нечувствительный к изгибу кабель LC-FC OM3 позволяет проложить новый-коммутатор LC SFP+ непосредственно к устаревшему FC ODF без повторного-подсоединения входящего полевого кабеля -, сохраняя капитальные затраты и избегая перебоев в обслуживании.
Перемычки для испытательно-измерительной лаборатории
Рефлектометры, оптические источники света и измерители мощности эталонного-класса от EXFO, JDSU, Yokogawa и Anritsu чаще всего поставляются с перегородками FC/PC, тогда как тестируемое устройство использует LC. Дуплексная перемычка 50/125 OM3 LC-FC — это стандартный лабораторный адаптерный кабель, используемый для соединения этих двух интерфейсов во время сертификации многомодового канала 10G.
Плотная-радиусная прокладка в кабельных лотках и угловых изгибах
Волокно G657A1 сохраняет потери на макроизгибах ниже 0,1 дБ при радиусе 10 мм по сравнению с примерно 1–2 дБ для устаревшего волокна G652D на том же изгибе. Это важно для структурированной кабельной системы: соединительный вывод G657A1 LC-FC OM3 2.0мм можно прокладывать внутри горизонтальных менеджеров высотой 1U, вокруг угловых стоек и через кабельные лотки с прорезями без штрафа за-изгиб, который нарушил бы бюджет запаса в 10G.
Многомодовая магистраль 10G внутри помещений с требованиями пожарной-безопасности
Куртки LSZH при горении практически не выделяют галогенированного дыма, поэтому вокруг них указаны стандарты IEC 60332-1, EN 50575 Cca и IEC 60754. Огнестойкий шнур LSZH-LC-FC OM3 подходит для больниц, станций метрополитена, центров обработки данных и высотных-офисных стояков, где соблюдаются ограничения по токсичности дыма.
Головные станции кабельного телевидения и широковещательная передача
В старых головных приемниках кабельного телевидения и удлинителях SDI-over-оптоволокна сохраняются винтовые-разъемы FC, поскольку резьбовая муфта лучше выдерживает вибрацию, чем двухтактная-тянущая LC. Многомодовый патч-корд LC-FC 10G передает сигнал от современного оптоволоконного агрегатора с оконцеванием LC-в чувствительный к вибрации устаревший порт FC.
Кросс--центральный офис FTTX
ODF операторского-класса часто предоставляют доступ к FC/PC на стороне линии и LC на стороне оборудования. Устаревший кабель-переходник -FC-в-LC с сердечником G657A1 является активом кросс--соединения по умолчанию, приобретаемым оптом для каждого нового отсека агрегации PON.
Оптовые заказы поставщикам для производителей панелей и интеграторов
Системные интеграторы, создающие готовые-патч-панели, указывают производителя дуплексного кабеля LC-FC OM3 по характеристикам-радиуса изгиба и сертификатам LSZH -, а не только по цене за единицу. Минимальный заказ при оптовом заказе составляет 100 штук каждой длины-SKU, поддерживается консолидация-разной длины по одному и тому же заказу на поставку.
Часто задаваемые вопросы — оптоволоконный патч-кабель LC-FC OM3
Вопрос 1. Зачем выбирать гибридный патч-кабель LC-к-FC OM3 вместо двух отдельных перемычек LC-LC и FC-FC?
О: Гибридная перемычка удаляет одну сопрягаемую-пару из оптического пути, экономя примерно 0,3 дБ вносимых потерь и одну потенциальную точку проникновения грязи-. При ограниченном бюджете многомодовых каналов 10G это имеет значение -, поэтому гибридный кабель LC UPC — FC UPC OM3 предпочтительнее шлейфовой-цепочки из двух перемычек и адаптера LC-FC.
Вопрос 2: Что на самом деле делает нечувствительное к изгибу волокно G657A1 при радиусе изгиба 10 мм?
О: Стандартное волокно G652D теряет около 1–2 дБ на виток при изгибе до 10 мм. Волокно G657A1 удерживает эти потери на уровне ниже 0,1 дБ. На практике патч-корд G657A1 LC-FC OM3 2.0мм можно проложить вокруг угловой стойки или внутри кабельного наконечника без измеримого ухудшения сигнала -, чего не может обеспечить старая конструкция волокна.
Вопрос 3. Предназначена ли оболочка LSZH толщиной 2,0 мм для установки в пленуме или стояке?
О: LSZH — это европейский и международный рейтинг с низким-дымным-нулевым-галогеновым уровнем (IEC 60332-1 / EN 50575 Cca). Он допускается для внутренних трасс, стояков и кабельных-лотков, но НЕ соответствует рейтингу пленума OFNP для Северной-Америки. Если для вашего проекта специально требуется OFNP в соответствии с NEC, запросите вариант этой дуплексной перемычки LC-FC OM3 с оболочкой OFNP-.
Вопрос 4: Будет ли этот патч-кабель LC UPC — FC UPC OM3 поддерживать 10G Ethernet на полной многомодовой дальности действия 300 м?
А: Да. Оптимизированное для лазера-волокно OM3 50/125 рассчитано на 10GBASE-SR на расстоянии до 300 м. Поскольку вносимые потери на этом многомодовом кабеле LC-FC 10G составляют менее или равны 0,3 дБ, остается достаточный запас для пары разъемов, достижима полная дальность действия 300 м - при условии, что нисходящий канал также соответствует стандарту OM3 или выше.
Вопрос 5. Зачем указывать OM3 вместо OM1 или OM2 для новой многомодовой сборки?
О: OM1 (62,5/125) достигает максимального значения 33 м для 10GBASE-SR; OM2 (50/125) достигает всего 82 м при 10G. OM3 увеличивает это расстояние до 300 м. Для любой новой установки с поддержкой 10G-дуплексная перемычка 50/125 OM3 LC-FC является минимальной спецификацией, обеспечивающей-надежность соединения в будущем. Если ваш проект впоследствии может масштабироваться до 40G или 100G, см.Подробное сравнение производительности многомодового волокна OM3 и OM4чтобы определить, стоит ли обновляться до OM4 во время установки.
Вопрос 6: Можно ли заменить полировку UPC на этом кабеле на полировку APC при оптовом заказе?
О: UPC или APC – это вариант заводской-полировки, который нельзя переоборудовать в полевых условиях. При оптовых заказах мы производим варианты LC APC/FC APC как отдельные артикул -, но обратите внимание, что торцевые-границы APC имеют зеленую-загрузочную кодировку и обычно используются в одномодовых PON/FTTH, а не в многомодовых OM3. Для многомодовых каналов 10G правильным соединением является соединение LC UPC и FC UPC. Полную информацию о том, как геометрии торцевых-лиц PC, UPC и APC различаются по показателям возвратных потерь, см. в нашей статье.Руководство с полировкой оптоволоконного разъема, охватывающее характеристики ПК, UPC и APC.
Вопрос 7. Каков минимальный объем заказа и типичное время доставки для дуплексного заказа поставщика LC-FC OM3?
О: Минимальный заказ составляет 100 штук каждой длины.-Артикул для стандартных конфигураций. Срок поставки составляет 3–5 рабочих дней для стандартных сборок LSZH цвета морской волны 2,0 мм и 7–12 рабочих дней для заказной-оболочки или нестандартной-длины оптовых партий патч-кордов LC-FC OM3. Контейнеры по 5,000+ штук указаны для каждого проекта.
Вопрос 8. Как следует очищать торцевые-границы LC UPC и FC UPC перед вставкой?
О: Перед каждым соединением используйте очиститель-волоконного типа на обоих концах. При проверке на месте оптоволоконный видеоскоп с увеличением 200×/400× проверяет соответствие торцевой-лицевой поверхности критериям IEC 61300-3-35 "прошел/не прошел". Защита от пыли-нечувствительного к изгибу кабеля LC-FC OM3 между использованиями обязательна: грязь является основной причиной выхода из строя границ соединения в гибридной сборке.
В9: поставляется ли циркониевый наконечник класса А с отчетом о заводских испытаниях?
А: Да. Каждое устройство представляет собой 100 % интерферометрические-измерения смещения вершины, радиуса кривизны и подреза волокна, а также вносимые -потери/возвратные-потери, протестированные при длинах волн 1310 и 1550 нм. Отдельные отчеты об испытаниях с серийными-нумерованными номерами доступны при оптовых оптовых заказах дуплексных устройств LC-FC OM3 без дополнительной оплаты.
В10: Можно ли настроить длину кабеля для конкретного проекта?
О: На заказ изготавливаются нестандартные длины от 0,5 м до 300 м. Для оптовых заказов, которые содержат смешанную длину (0,5 м, 1 м, 2 м, 3 м, 5 м, 10 м, 20 м) в одном заказе, поставщик дуплексных соединительных кабелей LC UPC — FC UPC OM3 может объединить все куски в одну партию, чтобы сократить расходы на перевозку.
Вопрос 11. Подходит ли этот кабель для прямого-подземного использования вне помещений?
О: Нет. Герметичная-конструкция LSZH толщиной 2,0 мм предназначена для применения внутри помещений/в-зданиях. Для прямых-прокладок под землей на открытом воздухе вам понадобится армированный или-наполненный гелем наружный кабель, подключенный к ODF, и эта внутренняя перемычка, подключенная к стороне патч-корда ODF.
Вопрос 12. Какие ограничения операционной среды следует соблюдать?
A: Рабочая температура составляет от -20 до +70 градусов, температура хранения от -40 до +80 градусов. Сюда входят внутренние-центры обработки данных, телекоммуникационные-помещения и кондиционированные помещения вещания. Для более холодных неотапливаемых наружных убежищ выберите промышленный вариант-temp вместо этого соединительного кабеля LC-FC OM3 LSZH.
