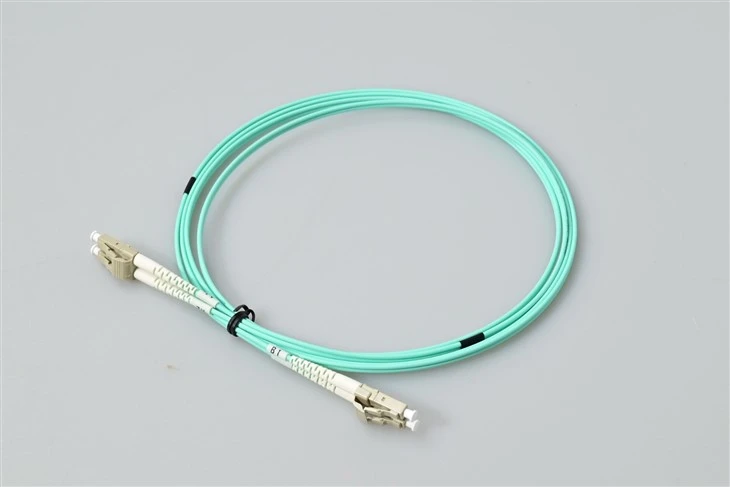

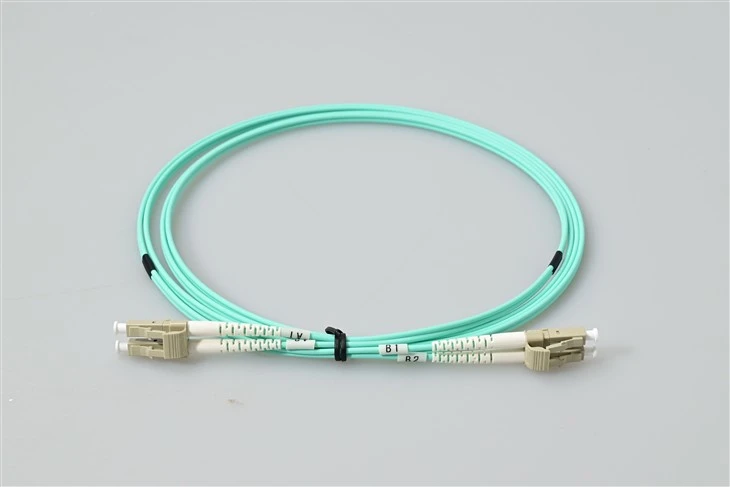

Что такое патч-кабель LC LC?
LC-Оптонный соединительный кабель LCс двумя оптоволоконными разъемами LC, оканчиваемыми на обоих концах, это наиболее часто используемый тип оптоволоконного кабеля в отрасли. По сравнению с другими распространенными оптоволоконными кабелями, оптоволоконные кабели LC обеспечивают высокую плотность и надежную работу в большинстве приложений.
Наши кабели проходят 100% оптический контроль и тестируются на вносимые потери.
Спецификация
| Тип разъема | LC UPC в LC UPC | Оптоволоконный режим | Ом3 50/125 мкм |
| Класс волокна | G657A/G652D | Длина волны | 1310/1550 нм |
| Вносимая потеря | Меньше или равно 0,3 дБ | Возвратная потеря | Больше или равно 50 дБ |
| Мин. Радиус изгиба (волоконное ядро) | 10 мм | Мин. Радиус изгиба (оптоволоконный кабель) | 10/5D (динамический/статический) |
| Количество волокон | Дуплекс | Кабельная оболочка | ЛСЖ |
| Рабочая температура | -20~70 градусов | Температура хранения | -40~80 градусов |
Методы классификации оптических кабелей
Волоконно-оптический кабель — это линия связи, в которой в качестве среды передачи для передачи оптического сигнала используются оптические волокна, отвечающие требованиям к оптическим характеристикам. Он состоит из таких компонентов, как жила кабеля, элементы усиления и оболочка, а также может включать в себя дополнительные элементы, такие как водонепроницаемые слои, буферные слои, изоляционные слои и слои брони, если это необходимо.
Методы классификации оптических кабелей в основном включают в себя следующее:
По среде передачи: делятся на одномодовые-оптические кабели и многомодовые оптоволоконные кабели.
По структуре жилы кабеля: он делится на многожильный оптический кабель, скелетный оптический кабель, оптический кабель с центральной трубкой, ленточный оптический кабель и плоский оптический кабель.
Армированные компоненты: делятся на не-оптические кабели, стандартные оптические кабели и оптические кабели с усиленными компонентами.
По способу прокладки: оптический кабель в канале, подвесной оптический кабель, прямой-подземный оптический кабель и подводный оптический кабель.
В зависимости от условий использования они подразделяются на оптические кабели для внутреннего использования и оптические кабели для наружного применения.
Приложения
Волоконные перемычки OM3 LC с сердцевиной 50/125 микронпредназначены для работы в сетях-10 Gigabit Ethernet с коротким радиусом действия внутри серверных помещений. Многомодовый дуплексный кабель с морской-оболочкой поддерживает эффективную модальную полосу пропускания 2000 МГц·км на длине волны 850 нм, что обеспечивает надежное соединение-между-стойками для гипермасштабных развертываний.
Этот многомодовый патч-корд LC с номиналом 10 Гбит- обеспечивает стабильную пропускную способность в сетях хранения данных Fibre Channel. Сетевые инженеры, выбирающие оптоволоконные патч-кабели OM3 для инфраструктуры SAN, получают выгоду от радиуса действия 300-метров при скорости 10GbE, что снижает потребность в регенерации сигнала на объектах среднего размера.
На объектах, которым требуется многомодовая магистральная кабельная система между этажами, используются -нечувствительные к изгибу кабели OM3 от LC-к-LC для прокладки в узких проходах. Внешняя оболочка LSZH соответствует нормам пожарной безопасности для установки приточных помещений и стояков в коммерческих зданиях.
Среды видеопроизводства, передающие несжатый сигнал 3G-SDI или 12G-SDI по оптоволокну, выигрывают от низких вносимых потерь этой дуплексной перемычки LC OM3. Инженеры вещания часто-заказывают многомодовые кабели цвета морской волны для соединения между SDI-маршрутизаторами и блоками управления камерами.
ИТ-команды в сфере здравоохранения, развертывающие системы PACS и оборудование для диагностической визуализации, выбирают дуплексное волокно OM3 LC из-за его устойчивости к электромагнитным помехам и запаса полосы пропускания. Проверенные на заводе-оптические характеристики каждого кабеля гарантируют соответствие строгим требованиям к бесперебойной работе больничной сети.
Часто задаваемые вопросы
Вопрос 1. Какое расстояние передачи поддерживает многомодовый кабель LC-LC OM3 при 10GbE?
О: Дуплексный оптоволоконный кабель OM3 50/125 поддерживает 10-гигабитный Ethernet на расстоянии до 300 метров. Для более длинных пробегов в одном здании рассмотрите возможность перехода наАльтернативы OM4 или одномодовому волокну.
Вопрос 2: Могу ли я использовать этот многомодовый патч-корд цвета морской волны с трансиверами 40GbE QSFP+?
А: Да. В сочетании с модулями 40GBASE-SR4 QSFP+ оптоволоконная перемычка OM3 LC поддерживает параллельную передачу на расстояние до 100 метров. Убедитесь, что ваш отводной кабель илиЖгут проводов MTP-к-LCсоответствует конфигурации полярности.
Вопрос 3: Подходит ли оболочка LSZH этого кабеля для помещений с повышенным давлением?
О: Оболочки кабелей LSZH (Low Smoke Zero Halogen) снижают выбросы токсичных дымов во время горения. Для установок нагнетательной-системы обработки воздуха, на которые распространяются строгие нормы пожарной безопасности, подтвердите, что местные правила допускают многомодовые оптоволоконные соединительные кабели OM3 с классом LSZH-.
Вопрос 4. Как минимальный радиус изгиба 10 мм защищает мою сеть?
О. Нечувствительная к изгибам сердцевина волокна G657A1 допускает более жесткую прокладку без ухудшения качества сигнала. Монтажники, работающие с патч-панелями LC высокой-плотности в ограниченных серверных стойках, полагаются на эту гибкость для поддержания целостности каналов.
Вопрос 5: Каковы типичные характеристики вносимых потерь для этого дуплексного кабеля LC OM3?
A: Каждый конец разъема тестируется на вносимые потери менее или равные 0,3 дБ. Меньшие потери приводят к большему бюджету оптической мощности, что имеет решающее значение при каскадном подключении нескольких точек коммутации в структурированной кабельной системе.
Вопрос 6. Доступны ли нестандартные длины для оптовых заказов для центров обработки данных?
А: Да. Услуги OEM-оптических патч-кордов включают в себя нестандартную длину кабеля, маркировку и упаковку. Свяжитесь с отделом продаж, чтобы узнать оптовые цены на многомодовые кабели LC-–-LC при заказе, превышающем 100 штук.
Вопрос 7. Какой цветовой код обозначает многомодовое волокно OM3?
О: Согласно отраслевому соглашению для оптоволоконных кабелей OM3 50/125 используется оболочка цвета голубого (голубого-зеленого цвета). Эта цветовая маркировка помогает техническим специалистам отличать многомодовые соединения от желтых одномодовых или оранжевых кабелей OM1/OM2 во время установки.
Вопрос 8: Поддерживает ли этот патч-кабель приложения 25GbE?
О: Волокно OM3 рассчитано на 25GBASE-SR на расстоянии примерно до 70 метров. Для полного радиуса действия 25GbE на 100 метров,Многомодовые дуплексные кабели OM4 LCпредложить дополнительный запас модальной пропускной способности.
