Что такое оптоволоконный разъем?
Оптоволоконный соединитель — устройство, позволяющее осуществлять разъемные (подвижные) соединения между оптическими волокнами. Он точно соединяет две торцевые поверхности оптических волокон, чтобы максимизировать связь выходной оптической энергии от передающего волокна к принимающему волокну и минимизировать влияние на систему, вызванное ее вмешательством в оптический канал. Это основное требование к оптоволоконному разъему. В некоторой степени оптоволоконные разъемы влияют на надежность и производительность систем оптической передачи.
Оптоволоконный разъем типа SC— оптоволоконный разъем, разработанный корпорацией NTT в Японии. Его корпус имеет прямоугольную форму, а конструктивные размеры используемых штифтов и соединительных втулок точно такие же, как у типа FC. Торцы штифтов часто полируют с помощьюМетоды шлифования PC или APC; В методе крепления используется вставная-защелка, не требующая вращения. Этот тип разъема недорог, его легко подключать и отключать, он имеет небольшие колебания вносимых потерь, высокую прочность на сжатие и высокую плотность установки.
Интерфейсы ST и SC представляют собой два типа оптоволоконных разъемов. Для соединений 10Base-F разъемы обычно относятся к типу ST, а для соединений 100Base-FX — в основном к типу SC. Сердечник разъема ST открыт, а сердечник разъема SC находится внутри соединения.
Структурные характеристики и показатели эффективности различных одномодовых волоконно-оптических активных разъемов
| Структурные характеристики и показатели эффективности различных одномодовых волоконно-оптических активных разъемов | ||||||
| Тип | ФК/ПК | ФК/АПК | СК/ПК | СК/АПК | СТ/ПК | |
| Структура и характеристики | форма торцевой поверхности | Выпуклая сферическая поверхность | наклон 8 градусов | Выпуклая сферическая поверхность | наклон 8 градусов | Выпуклая сферическая поверхность |
| метод подключения | нить | нить | Осевое введение и удаление | Осевое введение и удаление | щелчок | |
| форма разъема | круглый | круглый | прямоугольник | прямоугольник | круглый | |
| Показатели эффективности | средние потери инерции | Меньше или равно 0,2 | Меньше или равно 0,2 | Меньше или равно 0,3 | Меньше или равно 0,3 | Меньше или равно 0,2 |
| максимальная вносимая потеря | 0.3 | 0.5 | 0.5 | 0.5 | 0.3 | |
| повторяемость | Меньше или равно ±0,1 | Меньше или равно ±0,1 | Меньше или равно ±0,1 | Меньше или равно ±0,1 | Меньше или равно ±0,1 | |
| взаимозаменяемость | Меньше или равно ±0,1 | Меньше или равно ±0,1 | Меньше или равно ±0,1 | Меньше или равно ±0,1 | Меньше или равно ±0,1 | |
| обратная потеря | Больше или равно 40 | Больше или равно 60 | Больше или равно 40 | Больше или равно 60 | Больше или равно 40 | |
| время установки и удаления | Больше или равно 1000 | Больше или равно 1000 | Больше или равно 1000 | Больше или равно 1000 | Больше или равно 1000 | |
| температурный диапазон использования | '-40~80 | '-40~80 | '-40~80 | '-40~80 | '-40~80 | |
Приложения
Кабели патч-панелей высокой-плотности
Сверхкороткая длина 0,5-метра-сводит к минимуму провисание кабеля в средах с высокой плотностью, уменьшая скопление кабелей внутри шкафов с оборудованием и в местах коммутации.
Соединения клеммной коробки FTTH
Идеально подходит для подключения устройств ONT к оптоволоконным розеткам и настенным розеткам в-ограниченных по пространству помещениях FTTH.
Внутреннее исправление ODF на коротких-расстояниях
Обычно используется внутри оптических распределительных шкафов для организованных, -незагроможденных соединений между соседними модулями, сплиттерами и адаптерами.
Компактные телекоммуникационные шкафы
Подходит для небольших распределительных коробок, настенных-шкафов и компактных корпусов, где длинные кабели создают ненужный объем.
Ссылки на испытательный стенд и лабораторное оборудование
Предоставляет возможность использования короткой и последовательной перемычки для оптических тестовых установок и подключения эталонных устройств.
Часто задаваемые вопросы

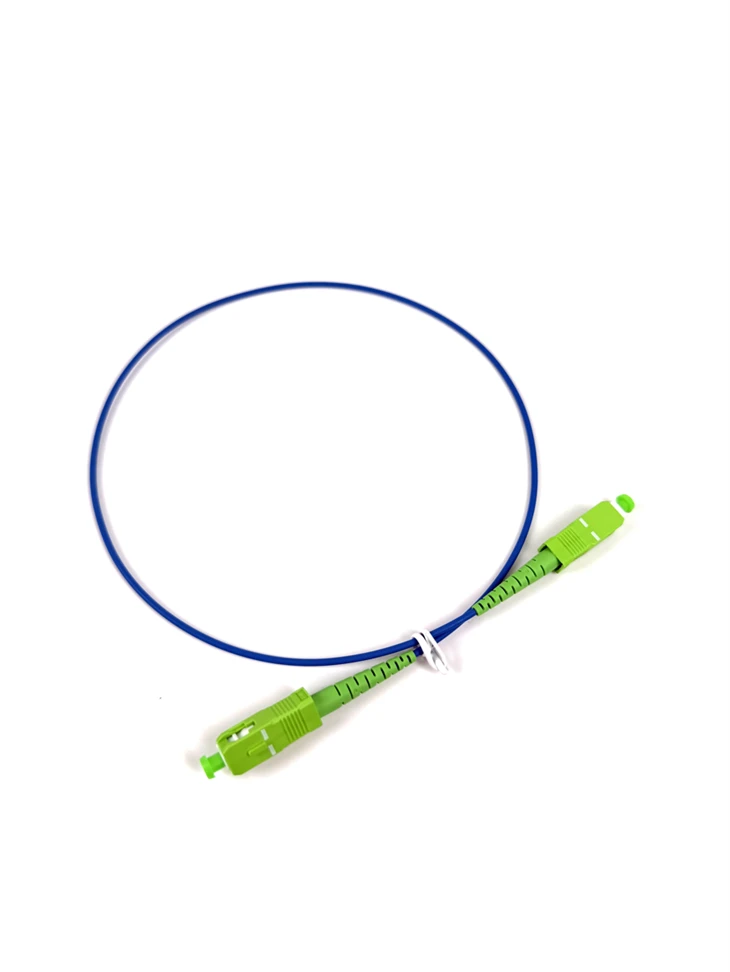

Вопрос: Какие обратные потери обеспечивает этот патч-корд SC/APC?
A: Обратные потери больше или равны 60 дБ., как указано в таблице производительности продукта.
Вопрос: Какова вносимая потеря?

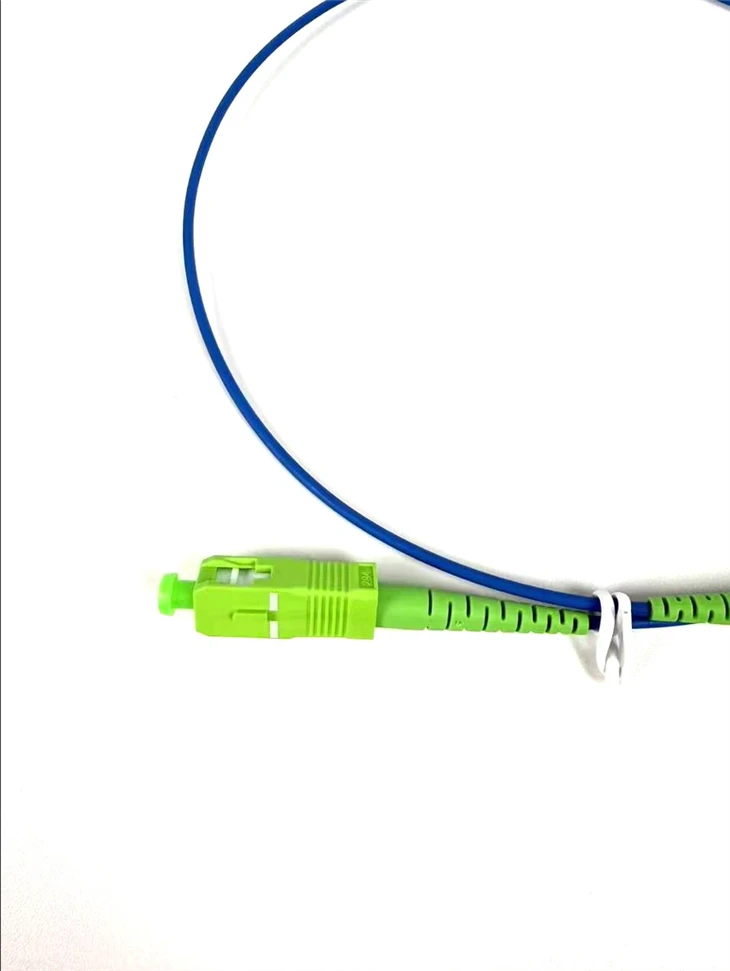

Вопрос: Что означает торцевая поверхность, расположенная под углом 8 градусов?
О: Разъемы SC/APC имеют полировку под углом 8 градусов, которая направляет отраженный свет от сердцевины волокна, уменьшая обратное отражение.
Вопрос: На сколько циклов соединения рассчитан разъем?
О: Не менее 1000 циклов установки и удаления при сохранении стабильных оптических характеристик.
Вопрос: Зачем выбирать ультракороткий патч-корд длиной 0,5-метра?
О. Сверх-короткие патч-корды уменьшают путаницу в кабелях, упрощают управление в местах с высокой-плотностью и минимизируют избыток кабелей в компактных помещениях.
Вопрос: Каков диапазон рабочих температур?
A: от -40 до +80 градусов.
Вопрос: Какие варианты оболочки и диаметра доступны?
А: Оболочки: ПВХ, ЛСЖ, ОФНП. Диаметры: 3,0 мм, 2,0 мм, 0,9 мм.
