Как выбрать оптоволоконный пигтейл: характеристики и руководство покупателя

Поместите два листа данных поставщика рядом, и оба будут читаться.IL Менее или равно 0,3 дБ, RL Больше или равно 50 дБ. Закажите оба, объедините их в один и тот же ODF, и измеренные бюджеты ссылок могут отличаться. В двух спецификациях оптоволоконных пигтейлов могут указываться одни и те же пределы при описании существенно разных продуктов, поскольку число, указанное без метода измерения, не является спецификацией. Это маркетинговое заявление.

Именно из-за этого разрыва и начинается большинство споров о доставке. После того, как лоток закрыт и рефлектограмма оказывается перед покупателем, никто не может задним числом решить, были ли указанные 0,3 дБ измерены по отношению к эталонному шнуру или как случайное сопряженное значение, находятся ли адаптеры на панели в том же классе производительности, что и разъемы, или в соответствии с какой редакцией стандарта проверки торцевой-лицевой стороны завод проводил оценку.

В этом руководстве не объясняется, что такое пигтейл и чем он отличается от патч-корда. Эта тема уже рассмотрена в нашей заметке оразница между оптоволоконным пигтейлом и патч-кордом. Дальше все уже: девять строк, принадлежащих спецификации, то, чем каждая из них на самом деле управляет, и что происходит на месте, когда одна из них остается пустой.

Все, что указано ниже, соответствует одному из этих полей. Если в вашем запросе цен указаны все девять, два поставщика предлагают один и тот же продукт, и сравнение цен становится значимым. Если указано четыре, вы сравниваете расценки на разные продукты.

Имена полей — это легкая половина. Работоспособный запрос предложения содержит три столбца, а не один, в которых излагаются требования покупателя, ответ поставщика и доказательства приемки для каждой из девяти спецификаций оптоволоконных пигтейлов, поскольку поле, которое поставщику разрешено оставить пустым, — это поле, решение которого принимается на заводе, а не вами. Какие доказательства приемки стоит требовать для каждой строки, будет установлено в остальной части этой статьи.

Строки спецификаций 1 и 2: выбор одномодового и многомодового оптоволоконного кабеля и интерфейс разъема

«Один-режим» не является спецификацией. Одномодовый оптоволоконный пигтейл, созданный на основе стандарта G.652D, ведет себя иначе, чем пигтейл, созданный на основе G.657A2, чья пониженная чувствительность к макроизгибам допускает более тугую намотку. Если геометрия лотка позволяет провисанию волокна значительно превышать указанный минимальный радиус изгиба волокна, G.652D является правильным и более дешевым решением. В компактных клеммных коробках FTTH, настенных-корпусах для монтажа и плотных кассетах, где катушка принудительно приближается к этому пределу, указание G.657A1 или A2 снижает риск потерь на макроизгибах-, что приводит к прерывистому,-зависимому от температуры поведению, которое очень трудно отследить после заполнения кадра.



Два отдельных вопроса объединяются в один на многомодовой стороне. Геометрическая совместимость является первой: волокна 50/125 мкм (OM3, OM4, OM5) соединяются между собой физически, а их соединение с OM1 62,5/125 мкм создает несоответствие размеров сердцевины-, которое нельзя исправить только улучшением выравнивания сращивания. Модальная полоса пропускания является второй и независимой: канал, построенный из смешанных классов, работает с наименьшей эффективной модальной полосой пропускания в нем, поэтому канал OM4, который незаметно содержит многомодовый оптоволоконный пигтейл OM3, должен быть проверен на соответствие фактической длине и скорости линии, а не считаться приемлемыми.

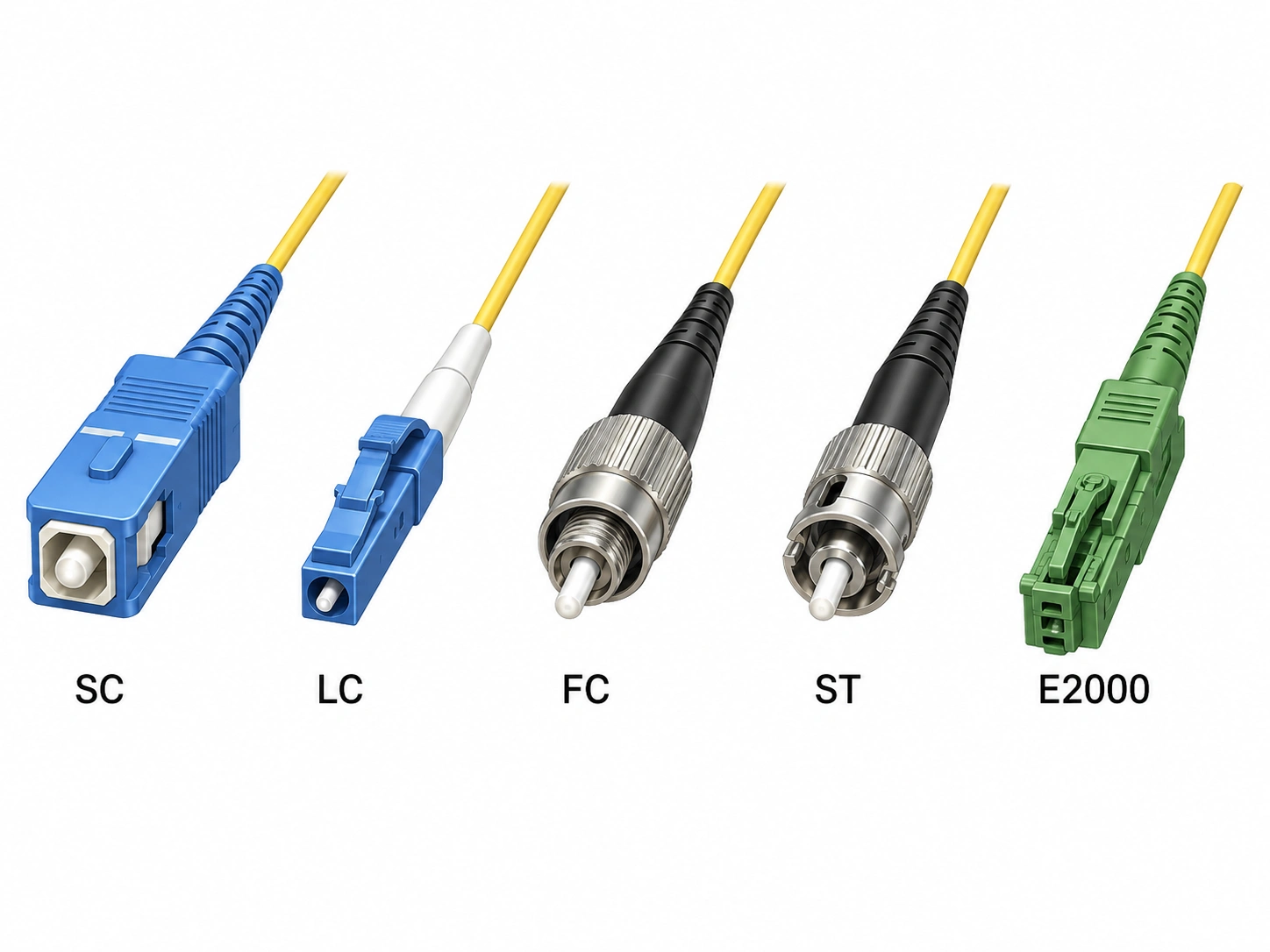

Выбор разъема более механический, чем оптический. LC доминирует в панелях с высокой-плотностью, поскольку удваивает количество портов на единицу стойки, SC остается стандартом для GPON и большей части уровня доступа FTTH, а FC сохраняется при тестировании и измерениях, а также в старых телекоммуникационных кадрах. Прежде чем отказаться от него,резьбовой интерфейс FC и где он до сих пор занимает свое местостоит проверить. E2000 появляется там, где требуется закрытый интерфейс с высокими -возвратными-потерями. В строке спецификации важно указать соответствующую деталь IEC 61754 вместе с семейством разъемов, поскольку именно это определяет геометрию сопряжения, для которой были созданы ваша панель и адаптеры.

Торцевая грань UPC имеет куполообразную форму и плотно прилегает к противоположной стороне. Торцевая поверхность APC отшлифована под углом 8 градусов, что направляет отраженный свет из сердечника в оболочку. Практическим последствием являются обратные потери. Угловые интерфейсы указаны в диапазоне «больше или равно 60 дБ» при сопряжении, а физические-контактные интерфейсы — в диапазоне «больше или равно 50–55 дБ», и разница имеет наибольшее значение там, где отраженная мощность активно ухудшает сигнал, что означает распределение PON и FTTx, наложение CATV, DWDM и аналоговую радиочастотную передачу. Для корпоративных локальных сетей, стандартных цифровых каналов передачи данных и большинства одномодовых каналов центров обработки данных достаточно оптоволоконного кабеля UPC, отвечающего требованиям по обратным потерям 50 дБ, при условии, что собственный допуск на отражение трансивера проверяется, а не предполагается.

Польский тип – это не поле для-элемента, это поле-для всего канала. Пигтейл, адаптер, порт патч-панели и интерфейс оборудования должны быть согласованы друг с другом, а в запросе предложений должна быть указана обработка каждого оптоволоконного пигтейла и каждого адаптера в канале, а не предполагать, что установщик это заметит. Геометрия интерфейса за углом проработана в нашей разбивкечем разъемы APC отличаются от UPC.

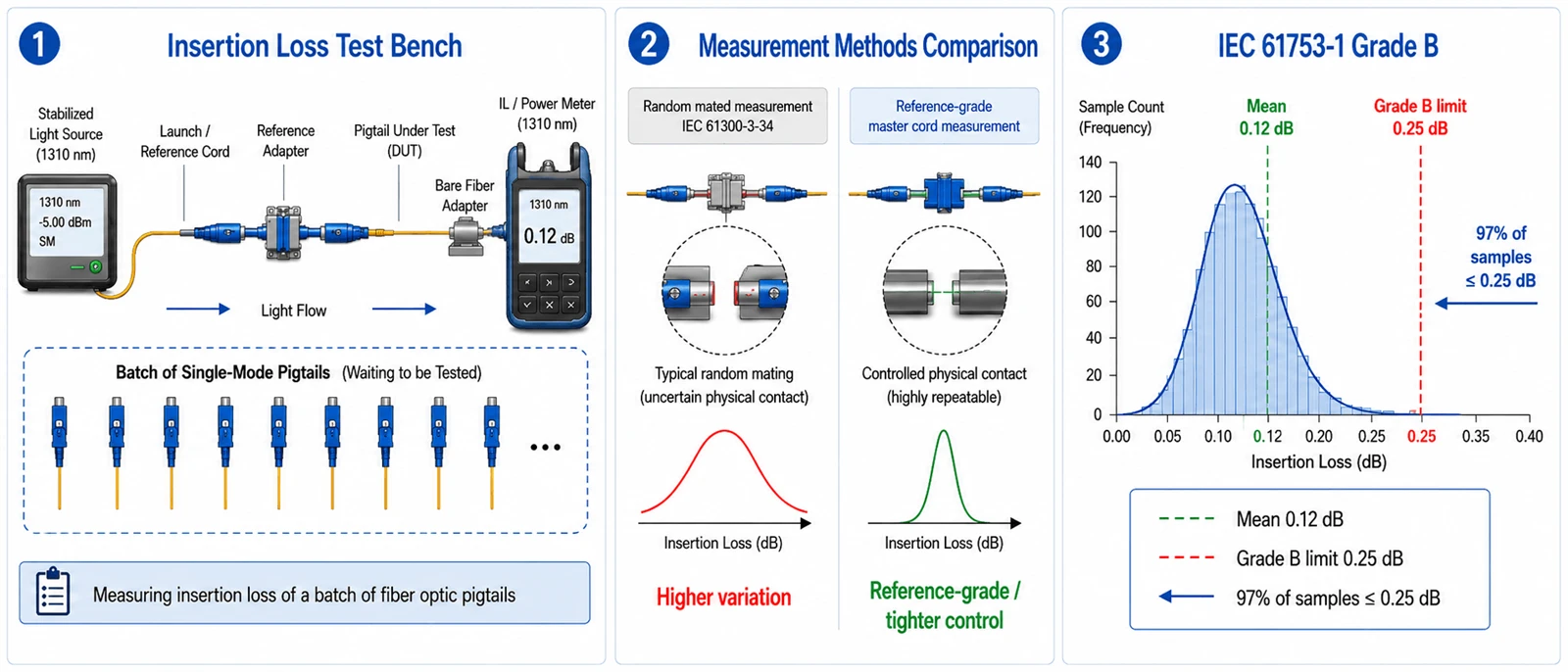

Вносимые потери для пары разъемов можно охарактеризовать двумя способами. По сравнению с эталонным-кабелем (настроенный, тщательно контролируемый разъем, предназначенный для метрологии), серийный разъем дает весьма привлекательные результаты. Измеряется какслучайный приятель, где любой разъем из партии соединяется с любым другим, распространение расширяется, поскольку основные положения двух наконечников больше не компенсируются идеальным партнером. Обе цифры честны и не являются одним и тем же числом, поэтому стандарт вносимых потерь для оптоволоконных кабелей, который вы приводите, имеет большее значение, чем цифра, которую вы указываете.

МЭК 61753-1 устраняет неоднозначность, определяя степени затухания статистически на случайной основе, используя метод измерения, установленный как МЭК 61300-3-34. Класс B определяется как среднее значение на уровне 0,12 дБ или ниже с максимальным значением 0,25 дБ для не менее 97% образцов, класс C с максимальным уровнем 0,50 дБ со средним значением 0,25 дБ и класс D с максимальным уровнем 1,0 дБ. Один образец, прошедший уровень шума 0,3 дБ по сравнению с эталонным шнуром, является гораздо более слабым утверждением, чем партия, соответствующая классу B. Укажите стандарт с его текущей редакцией и поправками в строке запроса предложения так же, как вы цитируете любой другой документ о приемке.

Одно различие постоянно теряется, в том числе в таблицах данных от поставщиков, которым следовало бы знать лучше.Уровни затухания и обратные потери представляют собой две параллельные шкалы, а не одну.Буквенные классы B, C и D обозначают вносимые потери. Обратные потери указываются отдельно, при этом уровень углового-интерфейса определяется как больше или равный 60 дБ. Таким образом, написание «класса B» в запросе предложения вообще ничего не говорит об отражательной способности, а оптоволоконный пигтейл может соответствовать классу B, неся при этом любые возвратные потери, которые поставщик решил построить. Укажите оба.

Класс B требует контролируемой ориентации сердечника.

Постоянное достижение класса B обычно требует контроля положения сердцевины волокна относительно оси наконечника, что на практике означает, что сборщик ориентирует и фиксирует наконечник так, чтобы эксцентриситет сердечника падал в известном направлении. Поставщик без этого шага может произвести хороший образец. Производство хорошегораспределениеэто другая возможность, поэтому в версиях серии IEC 61755-3 2024 года формализована статистика эксцентриситета ядер для этих интерфейсов.

Адаптер является частью измеряемого соединения.

Втулка удерживает два наконечника коаксиально, поэтому адаптер со свободными-допусками может помешать собранному соединению обеспечить требуемое распределение затухания, даже если сам оптоволоконный пигтейл премиум-класса находится в нужном положении. Проверяйте как сопряженное соединение, а не как компонент. Это легко пропустить именно потому, что при входном контроле обычно проверяется только косичка.

Под цифрами потерь находятся геометрические параметры, которые их определяют: радиус кривизны, смещение вершины (насколько далеко самая высокая точка купола находится от оси волокна) и высота волокна, выступ или подрез волокна относительно наконечника. Вместе они определяют, действительно ли два ядра соприкасаются под действием пружины. Это шлифовка результатов процесса, а не выбор дизайна, поэтому они являются самым быстрым способом отличить контролируемую производственную линию от субподрядной.

Чистота – вторая половина. Загрязнение торцевой-лицевой поверхности неоднократно указывается в отрасли как основная причина сбоев в установленных волоконно-оптических сетях, а в одномодовой сердцевине диаметром 9 мкм-частица, находящаяся в области сердцевины, может вызвать серьезное затухание или отражение, а не незначительное. Это также имеет тенденцию проявляться в виде ухудшенных обратных потерь, прежде чем они проявятся в виде ухудшенных вносимых потерь, поэтому показания измерителя мощности могут находиться в пределах спецификации, в то время как когерентная или усиленная система уже сжигает запас.

Оптические характеристики имеют решающее значение, и визуальный осмотр не является самостоятельным

В третьем издании IEC 61300-3-35 2022 года прямо указано, что визуальный осмотр дополняет, а не заменяет измерение затухания и обратных потерь. Это идет еще дальше: разъем, который был очищен от мусора и все еще не прошел визуальный осмотр, не отбраковывается автоматически, если он соответствует указанным оптическим характеристикам (МЭК). Таким образом, пункт запроса предложений, гласящий «отказ в случае визуального отказа», противоречит действующему стандарту. Напишите правило приемки так, как его описывает стандарт, с проверкой, оптической квалификацией и регулированием оптических характеристик.

Укажите год издания, поскольку критерии изменились.

Третье издание удалило требования к проверке для зон C и D и переписало части критериев зон A и B. Таким образом, фраза «Соответствует IEC 61300-3-35» без даты не имеет юридической силы, поскольку поставщик и покупатель могут оценивать по разным наборам правил и оба говорят правду (Флюк Сети).

Автоматизируйте сортировку и рассматривайте упаковку как часть спецификации.

Человеческое мнение о том, прошел или не прошел, зависит от технического специалиста, окружающего освещения и дисплея, что делает решения о приемке невоспроизводимыми, в то время как автоматический анализ изображений дает результат, который можно прикрепить к записи партии. Упаковка важнее, чем внешний вид: не-герметичная упаковка не является долгосрочной-гарантией чистоты, поэтому невскрытую упаковку нельзя считать чистой. Пылезащитные колпачки и метод упаковки указаны в спецификации оптоволоконного пигтейла, а проверка на месте перед соединением остается обязательной, независимо от того, насколько хороши заводские данные.

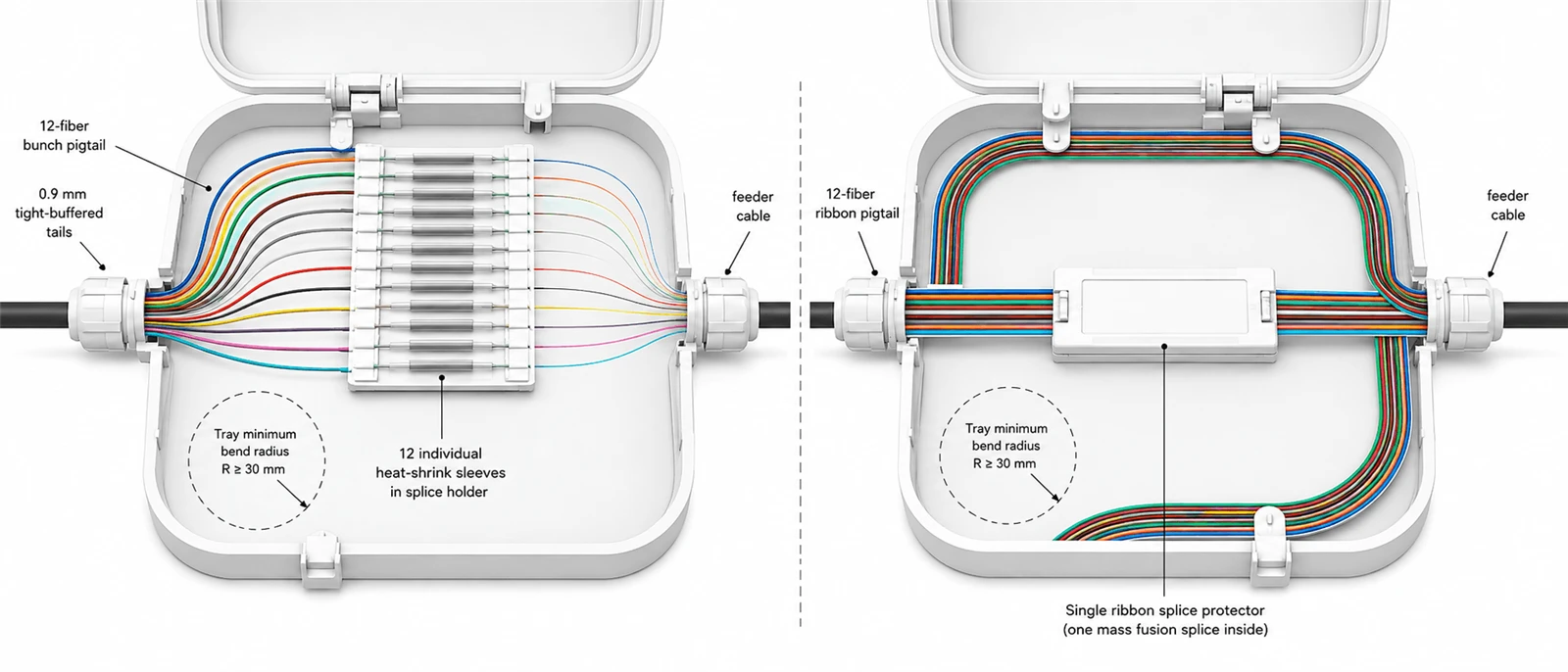

Структура выбирается в зависимости от корпуса. Конструкция с плотным-буферным буфером толщиной 0,9 мм используется по умолчанию для работы в лотках для сращивания-, поскольку она направляется и сматывается в ограниченных лотках, а конструкции с оболочкой толщиной 2,0 мм и 3,0 мм обеспечивают защиту от раздавливания и растяжения в тех случаях, когда хвостовик подвергается многократному манипулированию или выходит из корпуса. Более тяжелые оболочки значительно труднее свернуть внутри лотка, построенного вокруг небольшого минимального радиуса, что является практическим ограничением того, насколько далеко вы можете подняться в этом масштабе. Между двумя методами сращивания есть реальное решение: 12-волоконный пучок волоконно-оптических пигтейлов сращивается индивидуально, что подходит для смешанного или фазированного оконцевания, тогда как ленточный терминатор завершается методом массовой сварки, что значительно быстрее в масштабе, но требует ленточного волокна на входящей стороне и соответствующего режима защиты сращивания. Заказ ленты на заводе, предназначенной для индивидуального сращивания, превращает экономию труда в трудозатраты.

Цветовой код 12-волоконного пигтейла может соответствовать TIA-598 или соглашению IEC в зависимости от спецификации проекта. Назовите стандарт в строке спецификации вместо того, чтобы писать «стандартные цвета», и сверьте его с последовательностью, уже установленной в кадре, поскольку кадр, заполненный в соответствии с двумя соглашениями, замедляет каждую будущую отслеживание неисправностей. Эта проверка относится к приемке ODF и управлению оптоволокном, а не к первой неисправности.

Длина — это поле, которое чаще всего заполняется по привычке, и это скорее арифметика, чем предпочтение. Возьмите маршрут от точки соединения до окончания, добавьте провис, необходимый лотку для намотки с заданным минимальным радиусом изгиба, добавьте припуск на обслуживание, а затем округлите до следующего стандартного шага. Проработанная иллюстрация: трасса длиной 1,2 м, две катушки в лотке, заявленный минимальный радиус которых составляет 30 мм (примерно 0,19 м волокна на виток, т. е. 0,38 м) плюс 0,1 м на конце, дают 1,68 м, что соответствует порядку 2,0 м. При заказе ниже этого значения волокно выходит за пределы изгиба, вызывая затухание, которое появляется только после закрытия лотка. При заказе значительно выше этого значения, излишки засорят кассету, что затруднит дальнейшую работу. Та же арифметика решает, имеет ли сам корпус емкость, т. е. точку, в которойвыбор патч-панели и корпусаперестает быть отдельным решением от спецификации оптоволоконного пигтейла.

Выбор куртки определяется прежде всего нормами пожарной безопасности. ПВХ — это обычно предлагаемый материал общего-назначения, оптоволоконный пигтейл LSZH используется там, где регулируется токсичность дыма и непрозрачность в закрытых помещениях, а обозначения OFNR и OFNP применяются там, где применяются требования к стоякам и камерам. Это решения о соответствии, а не о производительности. Напишите список, который требует ваш местный строительный, электрический и пожарный кодекс, а не название материала, поскольку требования различаются в зависимости от юрисдикции и спецификации проекта.

Стандартный оптоволоконный пигтейл для использования внутри помещений не предназначен для прямого воздействия на улицу, и мы скорее скажем об этом до заказа, чем после него. Ему не хватает-устойчивой к УФ-излучению,-погодостойкой оболочки и армирования, необходимого для выдерживания циклических температур, проникновения влаги и механических воздействий. «На открытом воздухе» — это тоже не одно условие, а бронирование и водонепроницаемость — не взаимозаменяемые ответы. Воздействие ультрафиолетового излучения влияет на химический состав оболочки, стоячая вода или конденсат влияют на герметизацию и защиту от проникновения, риск воздействия грызунов и механического воздействия влияет на броню, а температурный диапазон влияет как на выбор материала, так и на квалификацию, на которую была проверена сборка. Укажите условия, которые будет видеть сборка, и позвольте конструкции следовать за ней.

Механические ограничения находятся на той же строке, что и собственные номера сборки. Значения натяжения, указанные для внешнего-магистрального кабеля установки, не передаются на короткий узел с разъемами, ограничивающими параметрами которого являются предел прочности концевого кабеля и сила удержания разъема на конце. Требуйте как данные из спецификации конкретной конструкции, которую вы заказываете, так и требуйте их для SKU, а не для семейства продуктов.

Telcordia GR-326-CORE – это наиболее цитируемый и наиболее неправильно применяемый сертификат в этой категории продуктов. Он устанавливает общие требования к соединителям, используемым для соединения одномодовых оптических волокон, и к изготовленным из них перемычкам (Telcordia). Разъемы для полевого монтажа рассматриваются отдельно в разделе GR-1081, а средства для чистки разъемов — в разделе GR-2923.

Документ, который чаще всего цитируется рядом с ним, цитируется неверно.GR-1435-CORE — это «Общие требования к многоволоконным оптическим соединителям», что означает «многоволоконные», а не «многомодовые».Он касается много-оптических разъемов, таких как сборки в стиле MPO-, и его предметом по-прежнему является одномодовый-мод. В большом количестве литературы поставщиков он описывается как многомодовый аналог GR-326, и покупатели наследуют эту ошибку в своих собственных запросах цен. Если поставщик предлагает документацию GR-326 для поддержки многомодового оптоволоконного кабеля, правильным ответом будет не запрашивать GR-1435. Следует признать, что ни один документ Telcordia GR этого семейства не распространяется на продукт, и вместо этого указать приемлемость классов производительности IEC и данных серийных испытаний.

Квалификационное свидетельство и свидетельство о доставке — это не один и тот же документ.

В квалификационном отчете GR-326 описывается конструкция соединителя, выдержавшая режим испытаний; там ничего не говорится о том, что ролик прибудет в следующем месяце. ISO 9001 удостоверяет, что производственный процесс документирован и контролируется, а не то, что какая-либо партия соответствует оптическим спецификациям, а сертификаты CE и RoHS представляют собой-доступ на рынок и декларации о веществах. Ваша партия описывается протоколом испытаний, привязанным к вашей партии, с указанием метода измерения, длины волны, основы образца и идентификатора партии. Попросите стороннюю квалификацию при утверждении конструкции разъема в соответствии с сетевым стандартом. Попросите записи о партии, когда вы принимаете заказ на оптоволоконный пигтейл. Эти два понятия сбивает с толку то, как покупатели в конечном итоге получают впечатляющий сертификат и непроверяемую катушку.

Одни и те же девять полей предъявляют существенно разные оптические и механические требования в зависимости от того, куда попадает продукт. Оба столбца ниже представляют собой иллюстративную исходную спецификацию, основанную на изложенных предположениях, а не универсальное требование.

Предположения и то, как они дают оценку.Колонка GPON предполагает бюджет PON класса B+ в 28 дБ, разветвитель 1:32, потребляющий примерно 17,5 дБ, около 5 дБ потерь в волокне и сращивании, а также две сопряженные пары разъемов. Это оставляет несколько дБ нераспределенными, поэтому класса C достаточно, и указание уровня B для покупки канала не требуется. Колонка центра обработки данных предполагает бюджет канала около 2,6 дБ при запланированной скорости и охвате, примерно 1,0 дБ потерь в оптоволокне и сращивании, 0,6 дБ, удерживаемых в качестве инженерного запаса, и четыре сопряженных пары, разделяющие оставшиеся 1,0 дБ. Это допускает среднее значение 0,25 дБ на пару, которое класс C будет потреблять полностью без запаса по высоте, тогда как среднее значение класса B 0,12 дБ оставляет место для старения и повторного соединения. Измените соотношение разделения, количество пар или зарезервированную маржу, и вместе с этим изменится рекомендация по рейтингу. Оценка — это результат бюджета, а не атрибут приложения.

С нашей стороны, девять полей соответствуют производственным этапам, оставляющим записи: проверка входящего волокна и наконечников, скалывание и очистка, сборка разъемов с отверждением с контролируемой температурой, отдельные программы полировки для UPC и APC, автоматизированный осмотр торцевой- поверхности, а также оптические испытания на вносимые потери, обратные потери, целостность, полярность, последовательность цветов и длину перед окончательной маркировкой. Какие из этих записей стоит требовать, зависит от развертывания и практических различий между ними.FTTH, ODF и среды центров обработки данныхрешите, нужны ли вам данные по-элементам или статистика по партиям.

Напишите девять строк. Укажите метод измерения и степень затухания отдельно от требований по обратным потерям в строке 4, укажите год выпуска и основные правила приемки в строке 5, сделайте тип полировки заявлением для всего канала-, а не для отдельных-элементов, рассчитайте длину по корпусу и укажите значения прочности на растяжение и удержание для SKU, а не для семейства. Уже одно это устраняет большинство споров о доставке, которые возникают в этой категории продуктов.

В остальном просите документы, а не заверения. При заказе доступны: технические паспорта, протоколы испытаний по-изделию или-партии с указанным методом измерения, отчеты о вносимых и обратных потерях, упаковочные листы и сертификаты соответствия. Ты можешьзапросите образец, проверенный на соответствие вашей девятистрочной-технической спецификации, с записью пакетного испытания. Отправьте девять полей, и мы ответим в том же формате, включая строки, которые мы отодвинули бы обратно. Полные параметры спецификации и поля настройки перечислены на страницеСтраница продукта с оптоволоконным пигтейлом.
