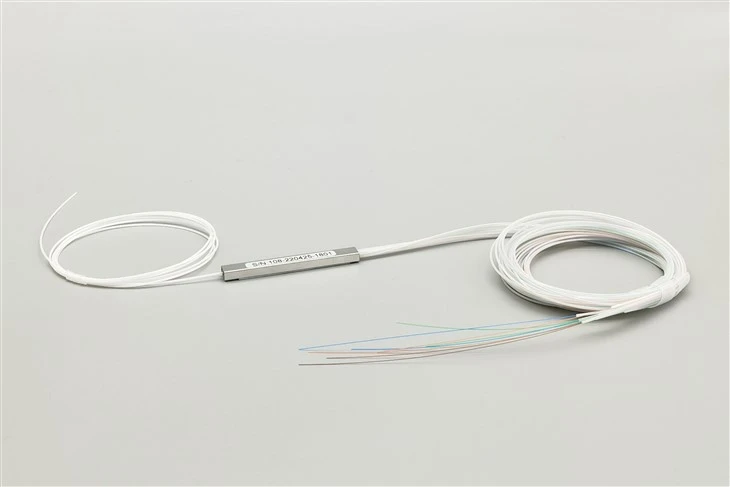

Технические характеристики разветвителя ПЛК 1x8 с голым оптоволоконным кабелем

Конфигурация	1×8	Стиль упаковки	Мини-трубка (4×40×50 мм)
Тип волокна	G.657A1 одномодовый	Выходное волокно	Голое волокно 900 мкм (без разъема)
Рабочая длина волны	1260~1650 нм (полный диапазон от O до L)	Длина волокна	Стандартная длина 1,5 м (настраиваемая)
Вносимая потеря	Меньше или равно 10,5 дБ (типично 9,8 дБ)	Возвратная потеря	Больше или равно 55 дБ
Единообразие	Меньше или равно 0,8 дБ	Направленность	Больше или равно 55 дБ
PDL (потери, зависящие от поляризации)	Меньше или равно 0,2 дБ	TDL (потери, зависящие от температуры)	Меньше или равно 0,5 дБ
WDL (потери, зависящие от длины волны)	Меньше или равно 0,3 дБ	Рабочая температура	от -40 градусов до +85 градусов
Температура хранения	от -40 градусов до +85 градусов	Совместимость разъемов	Любой (SC/LC/FC/ST посредством сращивания на месте)

Зачем выбирать разветвитель ПЛК с голым оптоволоконным кабелем без пред-разъемов?

ЭтотПЛК-сплиттер 1x8поставляется с оптоволоконными выходами диаметром 900 мкм вместо установленных на заводе разъемов, что дает сетевым установщикам и системным интеграторам полный контроль над окончательным подключением. Когда требования проекта требуют использования не-стандартных типов разъемов, смешанных конфигураций разъемов или точных нестандартных длин кабеля, сплиттер для голого волокна устраняет ограничения, связанные с предварительно-модульными разъемами.

Гибкость полевой терминации для сложных проектов FTTH

Пассивная оптическая сетьразвертывания редко соответствуют единому стандарту соединителя. Одной точке распространения могут потребоваться выходы SC/APC для совместимости с PON, а другой — LC/UPC для патч-панелей высокой-плотности. Разветвитель голого волокна 1x8 позволяет техническим специалистам выполнять сварку или механически заделывать разъем точного типа, необходимый для каждого выходного порта-SC, LC, FC или ST с полировкой UPC или APC-без заказа нескольких артикулов сплиттера.

Сокращение запасов для сред с несколькими-разъемами

Подрядчики, управляющие разнообразными проектами оптоволоконной инфраструктуры, часто имеют на складе несколько вариантов разветвителей для удовлетворения различных требований к разъемам. Разветвители голого волокна объединяют инвентарь: один блок 1x8 может обслуживать узлы SC/APC FTTH, межсоединения центров обработки данных LC/UPC или ответвители кабельного телевидения FC/APC в зависимости от того, как он терминирован на-площадке. Такой подход снижает сложность закупок и сводит к минимуму неиспользованные запасы.

Экономичность-Эффективность для-больших развертываний

При развертывании сотен узлов-сплиттеров разница в стоимости между голым оптоволокном и устройствами с предварительно-подключенными разъемами значительно возрастает. Организации, обладающие-собственными возможностями сварки, могут сократить-удельные расходы, приобретя разветвители без оконцевания и выполняя установку разъемов с использованием существующего оборудования и расходных материалов.

Технические характеристики этого мини-трубоделителя 1x8

G.657A1 Bend-Нечувствительное волокно для установки в ограниченном пространстве

Входные и выходные волокна используютОдномодовое волокно класса G.657A1, который выдерживает радиус изгиба до 10 мм без значительного ухудшения сигнала. Это имеет значение в тесных лотках для сращивания, небольших распределительных концентраторах оптоволокна и настенных-корпусах, где тесная прокладка кабеля неизбежна. В тех же условиях стандартное волокно G.652D приведет к возникновению потерь на макро-изгибах.

Компактный мини-пакет трубок подходит для стандартных муфт для сращивания

Этот мини-трубораспределитель размером всего 4×40×50 мм легко интегрируется в оптоволоконные терминалы, кожухи для наружного сращивания и блоки оптических сетей. Небольшая занимаемая площадь оставляет место для размещения волокон и лотков для сращивания в-корпусах с ограниченным пространством, что делает его пригодным как для установки с нуля, так и для увеличения мощности в существующей инфраструктуре.

Широкая полоса пропускания поддерживает наложение PON и CATV

Работа в полном диапазоне от O- до L- (1260–1650 нм) означает, что этот разветвитель одновременно обрабатывает длины волн нисходящего (1490 нм), восходящего (1310 нм) и наложенного RF-видео (1550 нм) GPON. Сетевые операторы, развертывающие услуги Triple-play на одной волоконно-оптической станции, могут использовать одну модель разветвителя на всех уровнях распределения без проблем с производительностью,-связанных с длиной волны.

Сценарии применения разветвителей ПЛК 1x8 для голого волокна

Точки распределения FTTH, требующие разъемов смешанного типа

В проектах по оптоволокну-к--домам, которые охватывают несколько типов зданий или поставщиков оборудования, часто возникают смешанные требования к разъемам. В многоквартирном доме могут использоваться капли SC/APC, в то время как соседний коммерческий арендатор использует LC/UPC. Разветвители голого волокна позволяют выездным специалистам терминировать каждый выход в соответствии с конкретным оборудованием конечной точки, устраняя беспорядок в адаптерах и уменьшая количество точек подключения.

Наружные муфты для сращивания и распределительные концентраторы для оптоволокна

Соединительные затворы, установленные на -столбе или на пьедестале-, обычно содержат разветвители, которые подают питание на несколько абонентских линий. Когда эти отводы заканчиваются на ONT от разных производителей с разными стилями портов, сплиттер для голого волокна обеспечивает гибкость, позволяющую сопоставить каждый выход с его пунктом назначения, не имея при этом инвентаря предварительно-вариантов.

Оптимизация инвентаря подрядчиков и интеграторов

Системные интеграторы, участвующие в торгах по проектам с неопределенными спецификациями разъемов, могут предложить разветвители голого волокна и уточнить детали подключения позже. Такой подход предотвращает ошибки при заказе, сокращает время выполнения заказов на отдельные-коннекторные единицы и позволяет одному и тому же инвентарю удовлетворять несколько требований клиентов.

Наложенные радиочастотные сети кабельного телевидения с не-стандартными разъемами

Операторы кабельного телевидения, расширяющие сети HFC с помощью оптоволоконных наложений, могут использовать разъемы FC/APC на головном оборудовании, одновременно развертывая SC/APC в местах ответвлений. Сплиттеры для неизолированного волокна позволяют использовать оба стандарта разъемов из одного пула сплиттеров, что упрощает закупку в больших географических зонах обслуживания.

Лабораторные и испытательные среды, требующие частой реконфигурации

Лабораториям исследований и разработок и стендам для тестирования оптоволокна часто приходится менять конфигурацию типов разъемов между экспериментами. Разветвители неизолированного волокна позволяют техническим специалистам сращивать временные разъемы плавлением, тестировать различные методы заделки или интегрировать их со специальными испытательными приспособлениями без постоянной приверженности одному стандарту разъемов.

Варианты заказа разветвителей ПЛК с голым оптоволоконным кабелем 1x8

Evolux Fiber поставляет сплиттеры PLC для голого волокна в различных конфигурациях, отвечающих конкретным требованиям проекта:

Коэффициенты разделения:Доступны конфигурации 1×2, 1×4, 1×8, 1×16, 1×32, 1×64 и 2×N.
Диаметр волокна:Голое волокно 250 мкм, плотный буфер 900 мкм, оболочка толщиной 2,0 мм или 3,0 мм
Длина волокна:Стандарт 1,5м; нестандартная длина от 0,5 м до 3,0 м по запросу.
Варианты упаковки:Мини-трубка, стальная трубка, коробка из АБС-пластика, кассета LGX или лоток для установки в стойку-
Входное волокно:Может поставляться с входным разъемом или без него (SC/LC/FC).

Для проектов, требующих предварительно-выходов с предварительной заделкой, см. наш разветвитель ПЛК 1x8 SC/UPC с предварительным-разъемом для подключения ПЛК для развертывания по принципу «подключай-и-play».

Часто задаваемые вопросы

Вопрос: Что означает «без разъема» или «WOC» для сплиттеров ПЛК?

О: «Без разъема» означает, что выходные волокна остаются незавершенными-голыми концами волокна толщиной 900 мкм или 250 мкм вместо установленных на заводе-разъемов. Это позволяет техническим специалистамсваркаили механически заделите разъем любого типа (SC, LC, FC, ST) с полировкой UPC или APC во время установки на месте.

Вопрос: Какое оборудование мне нужно для подключения разветвителя голого волокна?

О: Для сварки требуется сварочный аппарат, скалыватель волокна, соединительные муфты и пигтейлы с разъемом нужного типа. Для механического соединения используются предварительно-полированные механические соединители и скалыватель. Организациям, у которых нет оборудования для сращивания, следует рассмотреть возможность использования наших предварительно-сплиттеров с разъемами.

Вопрос: Могу ли я использовать разные типы разъемов на одном сплиттере для голого волокна 1x8?

А: Да. Каждое из восьми выходных волокон может быть независимо подключено к разным типам разъемов. Например, четыре порта с SC/APC для узлов FTTH и четыре порта с LC/UPC для подключений к патч-панели-все из одного сплиттера.

Вопрос: Является ливносимая потерявыше после подключения на месте по сравнению с заводским подключением?

О: Правильно выполненные сварные соединения добавляют примерно 0,02–0,05 дБ на точку соединения, что незначительно. Механические соединения обычно добавляют 0,1–0,3 дБ. Разветвители с заводскими пред-разъемами могут иметь несколько меньшие общие потери, но разница редко бывает значительной для типичных бюджетов линий PON.

Вопрос: Какую длину волокна следует заказать для использования в полевых условиях?

О: Заказывайте длину, достаточную для того, чтобы дотянуться от места установки сплиттера до лотка для сращивания или патч-панели, плюс дополнительные 30–50 см для зачистки, скола и попыток сращивания. Стандартная длина 1,5 м подходит для большинства случаев установки-в шкафах; запрашивайте более длинные волокна для распределительных шкафов большего размера.

Вопрос: Использовано ли на голом волокне какое-либо специальное покрытие, влияющее на сращивание?

Ответ: Нет. Плотное буферное волокно толщиной 900 мкм имеет стандартное акрилатное покрытие, совместимое со всеми распространенными инструментами для зачистки и скалывания. Никакой специальной подготовки, кроме обычных процедур сварки, не требуется.

Вопрос: Могу ли я заказать входную часть с разъемом и голые выходы?

А: Да. Мы можем поставить сплиттеры с предварительно подключенным входом (SC/APC, SC/UPC, LC или FC), оставив при этом все выходы незащищенными для подключения на месте. При заказе укажите требования к входному разъему.

Вопрос: Каков минимальный радиус изгиба выходных волокон при установке?

О: Волокно G.657A1 поддерживает радиус изгиба 10 мм при постоянной нагрузке. Во время установки соблюдайте радиус не менее 15 мм, чтобы обеспечить долгосрочную-надежность. Избегайте перекручивания волокна при прокладке через соединительные лотки.
