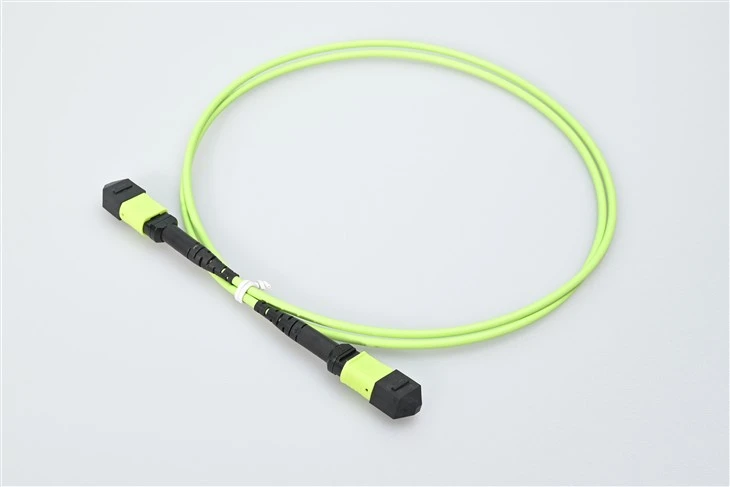

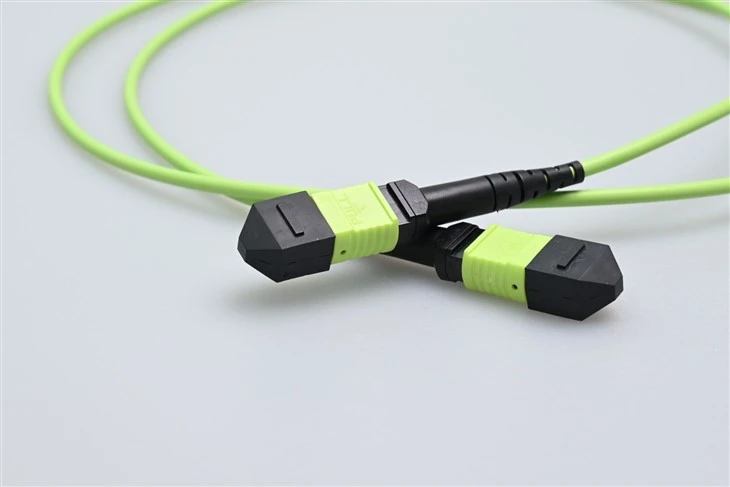

Оптоволоконные патч-корды MTP MPO MM SX
video
Оптоволоконные патч-корды MTP MPO MM SX

Оптоволоконные патч-корды MTP MPO MM SX

Оптоволоконные патч-корды MTP MPO мм Sx
●Тянущая-фиксация
●Простая сборка, инструмент не требуется.
●Выравнивание достигается за счет высоких направляющих штифтов.
● Разработан для приложений SM и MM с низкими и стандартными потерями.
●Доступны варианты круглого, овального и голого ленточного кабеля повышенной прочности.
●Корпус с цветовой кодировкой доступен для различных типов волокна, типа полировки и класса разъема.
Send Inquiry

Product Introduction

Введение продукта



MPO/мульти-волоконная кабельная система идеально подходит для сред с высокой плотностью размещения, требующих экономии места и инновационных решений для прокладки кабелей. Разветвленный-выход MPO поддерживает различные подключения: от нескольких-оптических до одиночных-волоконных.



Спецификация



Спецификация

ММ с низкими потерями
Муфтимодный наконечник MT

Стандартный
Муфтимодный наконечник MT

SM с низкими потерями
Одномодовый наконечник MT

Стандартный
Муфтимодный наконечник MT

Вносимая потеря

Типичный<0.30dB
Максимум<0.5dB

Типичный<0.50dB
Максимум<0.7dB

Типичный<0.30dB
Максимум<0.7dB

Типичный<0.50dB
Максимум<0.7dB

Возвратная потеря

Больше или равно 20 дБ

Больше или равно 20 дБ

Больше или равно PC45дБ
Больше или равно APC30дБ

Больше или равно PC45дБ
Больше или равно APC30дБ



Особенность



8-Fiber MTP MPO multimode simplex fiber patch cord
Использование 4 внешних волокон (1–4 и 8–12) разъема MTP®-12, при этом 4 волокна используются для передачи и 4 волокна используются для приема для приложения QSFP.
12-Fiber MTP MPO multimode simplex fiber patch cord
Используется для магистральных и магистральных приложений. Он также идеально подходит для параллельных 8-волоконных приложений.

Двухтактная-фиксация

Простая сборка, инструмент не требуется

Выравнивание достигается с помощью высокоценных направляющих штифтов.

Разработан для приложений SM и MM с низкими и стандартными потерями.

Доступны варианты круглого, овального и голого ленточного кабеля повышенной прочности.

Корпус с цветовой маркировкой доступен для различных типов волокон, типов полировки и классов разъемов.





Приложение



MTP MPO multimode trunk cable for 40G 100G high density data center cabling

Кабели высокой плотности-центров обработки данных

  • Параллельные оптические соединения 40G QSFP+ SR4 и 100G QSFP28 SR4 между позвоночником и листовым коммутатором - каждый 12-волоконный разъем MPO заменяет шесть отдельных дуплексных перемычек LC
  • Высокая-плотностьоптоволоконный патч-кордперекрестное-соединение патч-панелей из MDF и IDF, что позволяет сократить занимаемое пространство на панели до 70 %.
  • Магистральный кабель MPO проходит между шкафами, объединяя 12–72 многомодовых волокна в единый кабельный канал для более удобной прокладки кабелей.
  • Инфраструктура,-готовая к миграции: одна и та же кабельная система OM4 MPO поддерживает будущие обновления до параллельной оптики 200G и 400G без повторного-протягивания кабеля.
MPO to LC fanout breakout cable connecting SAN storage arrays

Разветвители и кассеты от массива волокон к одиночным волокнам

  • MPO-к-коммутационным узлам LC, обеспечивающим распределение нескольких-оптических соединений от директоров SAN к отдельным портам массива хранения данных - один кабель заменяет дюжину патч-кордов
  • Предварительно-загруженоКассетные модули МПОобеспечение быстрого выполнения операций добавления, перемещения и изменения в структурированных кабельных системах.
  • Коммутатор Fibre Channel 16G/32G-для-коммутации ISL-транкинга по многомодовому оптоволоконному кабелю OM3/OM4 для сетей хранения данных
  • Быстрое-развертывание разветвленных кабелей для подключения трансиверов QSFP+ к отдельным портам SFP+ во время миграции сети 10G-на 40G.
MPO multimode fiber patch cord for enterprise LAN campus backbone network

Магистральные кабели и магистральная сеть кампуса

  • Здание-к-зданиюмногомодовое волокномагистральные трассы внутри сетей кампуса - магистральные кабели MPO упрощают прокладку стояков и горизонтальных путей
  • Узел с классом «пленум»-(OFNP) и LSZH MPO для вертикальной магистральной сети в много-этажных офисных и промышленных зданиях.
  • Соединения на уровне агрегации 10G от коммутаторов доступа к коммутаторам распределения с предварительно-завершенным MPO, сокращающим время установки на-площадке до 75 % по сравнению с терминацией на месте.
  • Крупномасштабные-магистральные кабели, поддерживающие 24–144 волокна между телекоммуникационными помещениями и помещениями с основным оборудованием.
MTP MPO fiber for optical switching interframe connections and card edge access

Оптическая коммутация и межсоединение высокой-плотности

  • Межкадровые соединения оптической коммутации там, где ограниченное пространство требует нескольких-оптических соединений-на разъемах - один интерфейс MPO обеспечивает в 12 раз большую плотность, чем стандартные разъемы SC
  • Карты высокой плотности оптоволокна-пограничный доступ к маршрутизаторам, оптическим коммутаторам и линейным картам в центральных телекоммуникационных офисах
  • Испытательные лаборатории и среды исследований и разработок, требующие быстрой реконфигурации много-оптических каналов между прототипным оборудованием
  • Объекты вещания и медиапроизводства, использующие параллельную оптику для передачи несжатого видео и возможность подключения студии-к-диспетчерской

Часто задаваемые вопросы



Вопрос: В чем фактическая разница между MTP и MPO в этих патч-кордах?

Ответ: Мы получаем это сообщение почти при каждом звонке с запросом. Краткий ответ: каждый разъем MTP является MPO, но не каждый MPO является MTP. MPO – это универсальный тип разъема, определенный стандартами IEC 61754-7 и TIA-604-5 (FOCIS 5). MTP — зарегистрированная торговая марка компании Conec в США. - Считайте ее премиум-версией с более жесткими допусками на наконечники, эллиптическим направляющим штифтом из нержавеющей стали и металлической штифтом-зажимной пружиной. На самом деле они проявляются в вносимых потерях: наши сборки класса MTP с низкими -потерями обычно составляют 0,15–0,25 дБ на сопряженную пару, тогда как стандартный MPO составляет около 0,35–0,50 дБ. Они на 100% кросс-совместимы — подключите MTP к обычному адаптеру MPO, и все будет работать нормально. Для более глубокого сравнения мы собрали полныйПодробное-руководство по MPO/MTPв котором подробно рассматриваются механические различия.

Вопрос: Что мне следует использовать для этих кабелей MPO — многомодовое волокно OM3 или OM4?

О: Зависит от ваших расстояний и скорости. OM3 дает вам 300 м при 10G и около 100 м при 40G SR4 -, что вполне покрывает большинство стоек-меж-стоек внутри центра обработки данных. OM4 увеличивает это расстояние до 400 м при 10G и 150 м при 40G, плюс он имеет почти вдвое большую модальную полосу пропускания (4700 МГц·км против 2000 МГц·км при 850 нм). Вот что я всегда говорю покупателям: если вы строите новую инфраструктуру, потратьте лишние 15–20% на OM4. Мы видели, как слишком много клиентов перерастали ограничения OM3 в течение двух лет, добавляя ряды шкафов или переходя от 10G к 40G. Разница в стоимости кабеля невелика; затраты на рабочую силу при повторном-вытягивании нет. НашРуководство по одномодовому и многомодовому режиму 2026 годасодержит подробную сравнительную таблицу, если вы хотите, чтобы числа располагались рядом--рядом.

Вопрос: Что означает полярность типа A, типа B и типа C и какая мне нужна?

О: Полярность, честно говоря, является источником путаницы №1 в кабелях MPO -, и неправильная ее установка означает, что ваша передача и прием не будут совпадать, поэтому соединение не будет светиться. Краткая информация: тип A (прямой-сквозной) соединяет волокно 1 с волокном 1 при перевернутом ключе (клавиша-вверх - клавиша-вниз). Тип B (перевернутый) сопоставляет волокно 1 с волокном 12, причем оба ключа обращены в одну сторону - это, безусловно, наиболее распространенный вариант для прямых соединений коммутатора 40G QSFP+ SR4-к-коммутатору и того, что TIA-568.3-D обычно рекомендует для параллельной оптики. Тип C (пара-перевернутая) заменяет соседние пары местами - он встречается реже и в основном проявляется в некоторых устаревших конфигурациях дуплексной-миграции в MPO. Если вы выполняете прямое соединение 40G/100G между двумя трансиверами, используйте тип B. Если вы выполняете маршрутизацию через кассетные модули, в спецификации поставщика кассеты будет указано, какая полярность магистрали должна соответствовать. Не уверен? Отправьте нам модели вашего трансивера и панели, и мы подберем для вас правильную полярность — это бесплатная услуга, которую мы оказываем по каждому предложению.

Вопрос: Могут ли эти многомодовые патч-корды MPO работать с Ethernet 40G и 100G?

О: Они созданы именно для этого. Для 40GBASE-SR4 вам потребуется 8 волокон через OM3 (до 100 м) или OM4 (до 150 м). - Наш 12-волоконный разъем MPO справится с этой задачей, поскольку 4 внешних волокна просто не используются. Для 100GBASE-SR4 это 8 волокон на OM4 на расстоянии 100 м. А если вы смотрите на 100GBASE-SR10, то он использует все 24 волокна в 24-волоконной сборке MPO. Мы проверяем каждый кабель перед отправкой - вносимых потерь, обратных потерь, геометрии торцевой-границы с помощью трехмерной интерферометрии -, а отдельные данные испытаний поставляются вместе с вашим заказом. Планируете переход с 10G-на 40G на 100G? Поговорите с нами о выборе количества волокон сейчас, чтобы вам не пришлось менять кабель позже.

Вопрос: В чем разница между магистральным кабелем MPO и кабелем с ответвлением?

Ответ: Думайте о магистральном кабеле как о шоссе, а об отводящем кабеле — как о съезде. Магистральный кабель MPO имеет разъемы MPO на обоих концах - 12, от 24 до 144 волокон в одной оболочке. Он соединяет патч-панели с патч-панелями, кассеты с кассетами или любое оборудование, которое использует интерфейсы MPO. Отводной кабель (также называемый жгутом или разветвлением) имеет разъем MPO на одном конце и разделяется на отдельные дуплексные части.Разъемы LC или SCс другой. Его можно использовать при подключении многоволоконного порта QSFP+ на коммутаторе к отдельным трансиверам SFP+ на отдельных серверах. Мы производим как -, так и соответствующиеоптоволоконные адаптерыи кассетные панели, которые объединяют систему.

Вопрос: Разъем MPO «папа» (штыревой) или «мама» (нештырьковый) -, какая сторона мне нужна?

О: Ошибка в указании пола — одна из самых распространенных ошибок при заказе, с которыми мы сталкиваемся -, и это остановит вашу ссылку в день установки. Вилки имеют два прецизионных направляющих штифта, торчащих из поверхности наконечника; Розетки имеют соответствующие установочные отверстия. Когда они соединяются, штыри вставляются в отверстия, выравнивая все 12 или 24 сердцевины волокна. Общее правило: магистральные кабели (MPO-MPO) используют гнезда на обоих концах, поскольку на переходной панели или перегородочном соединителе между ними предусмотрены контакты. Отводные кабели и перемычки для оборудования прямого подключения обычно имеют один штекерный конец, который подключается непосредственно к гнездовому порту приемопередатчика или кассетного модуля. Если вы не уверены, просто сообщите нам модель оборудования в вашем заказе на поставку -, мы укажем правильный пол, и на стройплощадке вам будет на одну заботу меньше.

Вопрос. Как правильно очистить многоволоконный-разъем MPO/MTP?

О: Очистка разъемов MPO требует больше усилий, чем стандартная очистка.Разъем LC или SCпотому что на одном наконечнике имеется 12 или 24 торца-волокон, а не только один. Используйте специальный карандаш для очистки MPO-одним щелчком-, он разработан специально для прямоугольной геометрии наконечника MPO. Никогда не используйте стандартный простой очиститель; площадь контакта не совпадает, и вы просто будете разбрасывать мусор. Перед каждым соединением очищайте вилку и адаптер. Мы видим множество проблем на местах, которые сводятся к тому, что один-единственный загрязненный наконечник добавляет 1–2 дБ избыточных потерь во всей сборке из 12-волокон. Сохраняйте пылезащитные колпачки всякий раз, когда разъем не подключен, особенно в условиях активного строительства. 10-секундная очистка может сэкономить вам часы поиска и устранения неисправностей OTDR.

Вопрос: Какой номинал оболочки кабеля мне нужен - LSZH, Plenum или Riser?

О: Все зависит от того, где физически установлен кабель. OFNP (пленум) требуется строительными нормами США для любого кабеля, проходящего через воздуховодные-помещения - потолочные камеры, пустоты в фальшполе, воздуховоды системы отопления, вентиляции и кондиционирования воздуха. Он имеет самый высокий рейтинг пожарной безопасности и не выделяет токсичных галогенированных паров. OFNR (стояк) предназначен для вертикальных пролетов между этажами, которые не проходят через помещения-обработки воздуха. LSZH (Low Smoke Zero Halogen) используется по умолчанию в Европе, на Ближнем Востоке и в большей части Азии -, это требуется в соответствии с правилами IEC 60332 и EN 50575 CPR. У нас есть все три типа курток стандартной длины и мы можем изготовить любую из них по индивидуальному заказу. Не знаете, какой код применим к вашему проекту? Отправьте нам местоположение здания, и мы подберем подходящую куртку - мы делаем это десятки раз в неделю, так что это быстрый ответ.
