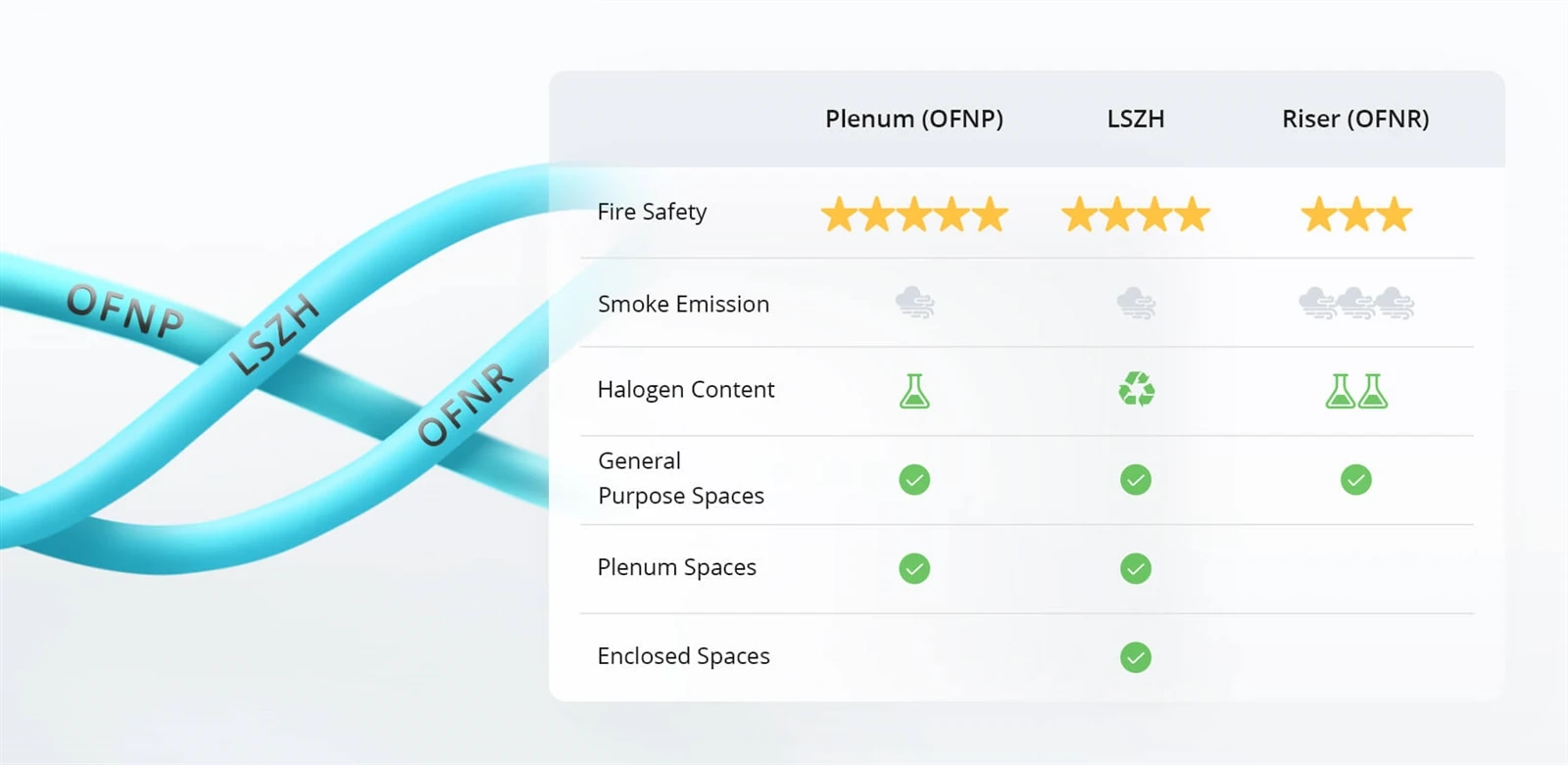

Оптоволоконные патч-корды MTP MPO MM OM3

Ответ: Отличный вопрос – он возникает постоянно! MPO (Multi-Fiber Push On) – это общий отраслевой стандарт для много-волоконных разъемов, а MTP® – это высокопроизводительный-бренд, выпускаемый американской компанией Conec. Подумайте об этом так: все разъемы MTP совместимы с MPO-, но не все разъемы MPO обладают расширенными функциями MTP. Версия MTP предлагает более жесткие допуски, съемные корпуса для облегчения повторного подключения и лучшие общие оптические характеристики. Они полностью взаимозаменяемы и будут сопрягаться друг с другом, но если вы смешаете их, общая производительность соединения будет ограничена разъемом более низкого-качества. Для-критических приложений центров обработки данных мы рекомендуем MTP для достижения наилучших результатов.

О: Полярность заключается в том, чтобы убедиться, что ваш передатчик (Tx) подключен к приемнику (Rx) на другом конце — если вы сделаете ошибку, то получите нулевой сигнал. Вот краткая разбивка: Тип A — «прямой-сквозной» с ключом-вверх на одном конце и ключом-вниз на другом. Тип B «перевернут»: оба конца зажаты-вверху, при этом положения волокна переворачиваются с 1-на-12 и с 12 на 1. Тип C — «перевернутые пары», когда соседние пары меняются местами. Для большинства развертываний параллельной оптики 40G/100G в центрах обработки данных мы видим, что чаще всего используется тип B, поскольку он позволяет использовать одни и те же стандартные дуплексные патч-корды A-B на обоих концах, что упрощает управление запасами. Если вы не уверены, пришлите нам свою схему сети, и мы поможем вам подобрать правильную конфигурацию полярности.

О: При использовании многомодового оптоволокна OM3 с оптикой 40GBASE-SR4 или 100GBASE-SR4 максимальная длина кабеля составляет 100 метров. Для 10GBASE-SR OM3 может работать на расстоянии до 300 метров. Теперь, если вам нужно немного больше радиуса действия – скажем, 150 метров для 40G/100G – вам следует перейти на оптоволокно OM4, которое имеет более высокую пропускную способность (4700 МГц·км против 2000 МГц·км для OM3). Большинство приложений центров обработки данных удобно размещаются в пределах досягаемости OM3, поскольку расстояния между стойками-между-стойками обычно составляют менее 100 метров. Итог: для чувствительных к затратам-проектов с короткими тиражами OM3 идеально подходит и экономит ваши деньги.

О: Это очень важно: неправильно определите пол, и вы либо повредите разъемы, либо вообще не получите соединения. Вилочные разъемы MTP имеют выравнивающие штифты; Розетки имеют направляющие отверстия, в которые вставляются эти контакты. Вот золотое правило: самец всегда спаривается с самкой, а не одинаковым-с-одним и тем же. Большинство модулей приемопередатчиков (QSFP+, QSFP28) имеют встроенные-вилочные интерфейсы с контактами, поэтому ваш патч-корд должен быть гнездовым. При подключении двух магистральных кабелей с внутренней резьбой через панель адаптера выравнивание контактов осуществляется самим адаптером. Мы производим наши кабели с прецизионными направляющими штифтами, которые обеспечивают суб-выравнивание волокон – именно так мы достигаем таких низких показателей вносимых потерь.

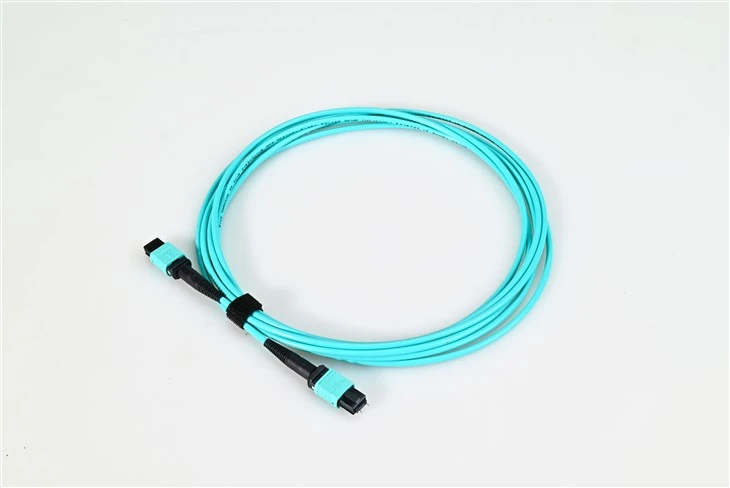

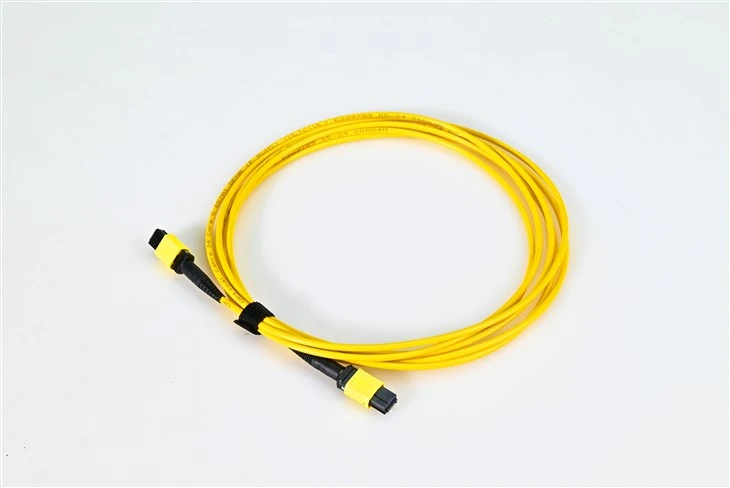

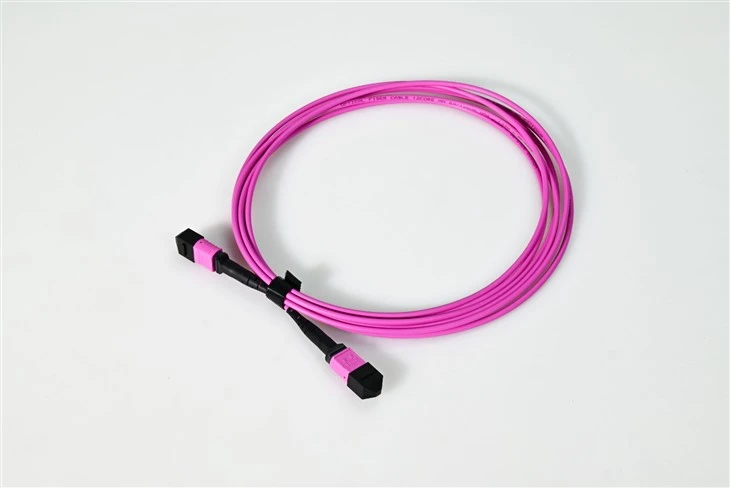

О: Aqua — это стандартный цветовой код TIA-598 для лазерно-оптимизированного многомодового волокна OM3 и OM4. Это не просто украшение! Когда вы работаете в густонаселенном центре обработки данных с сотнями кабелей, эта голубая оболочка мгновенно сообщит вам, что это многомодовое волокно диаметром 50/125 микрон, предназначенное для трансиверов VCSEL на длине волны 850 нм. Вы случайно не перепутаете его с желтыми одномодовыми кабелями. Некоторые производители используют Erika Violet (немного другой оттенок) специально для OM4, чтобы отличить его от OM3, хотя допустимы как цвет морской волны, так и фиолетовый. Наши разъемы также имеют цветовую маркировку в зависимости от количества волокон: серый для 8 волокон, черный для 12 волокон и красный для 24 волокон, что значительно ускоряет установку и устранение неполадок.

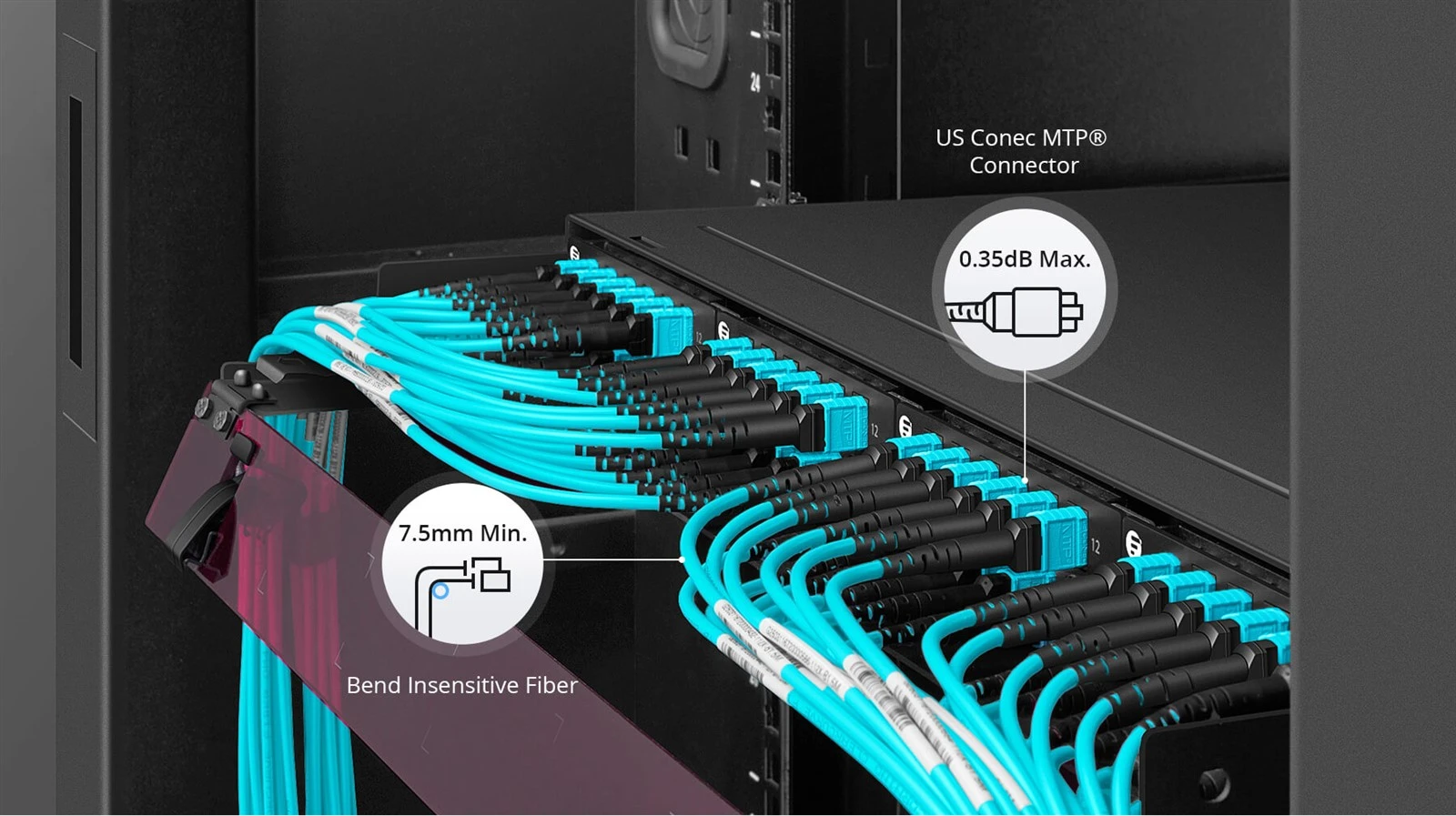

О: Наши патч-корды MTP/MPO OM3 рассчитаны на максимальные вносимые потери менее или равные 0,50 дБ со стандартными многомодовыми наконечниками MT, но мы также предлагаем версии с низкими-потерями, которые имеют типичные значения менее или равные 0,30 дБ и максимальное значение менее или равные 0,50 дБ. Для действительно требовательных приложений наши кабели элитного/премиального класса обычно обеспечивают уровень шума около 0,15 дБ. Каждый поставляемый нами кабель проходит индивидуальное тестирование: мы используем 3D-интерферометрию для проверки геометрии наконечника и качества торцевой-лицевой поверхности. Возвратные потери больше или равны 20 дБ для многомодового режима. Эти характеристики имеют значение, когда вы рассчитываете бюджет канала для соединений 40G или 100G; каждая десятая дБ учитывается в нескольких точках коммутации. Мы предоставляем отчеты об испытаниях каждой партии, если вам нужна документация для ваших записей.

Ответ: Совсем не излишество – на самом деле это разумная инвестиция. Оптоволокно OM3 с разъемами MTP/MPO без проблем поддерживает 10GBASE-SR на расстоянии до 300 метров. Прелесть в том, что вы создаете инфраструктуру, готовую к работе с сетями 40G и 100G, когда вам потребуется модернизация, без необходимости замены кабелей. Многие из наших клиентов сегодня используют магистральные кабели OM3 MTP для 10G, а позже просто заменяют трансиверы, чтобы перейти на более высокие скорости. 12-разъем MTP для оптоволокна идеально работает с 10G SFP+ через коммутационные кассеты (дуплекс MTP — 6×LC), обеспечивая преимущества плотности многоволоконных кабелей даже на более низких скоростях. Все дело в защите ваших инвестиций в будущем.

О: Вы правы, что для очистки MTP требуются специальные инструменты — вы не можете просто использовать стандартный очиститель LC Click. Мы рекомендуем специальные очистители для катушек-MTP-типа или очистители для кассет, предназначенные для много-волоконных наконечников. Чистящее движение должно проходить по всем 12 (или 24) торцам волокна-за один проход. Перед каждым соединением очищайте оба разъема — даже одна частица пыли на одном волокне может привести к потерям более 1 дБ и подорвать бюджет вашего канала. Сохраняйте эти пылезащитные колпачки всякий раз, когда разъем не подключен. Для проверки вам понадобится микроскоп с адаптером MTP. К каждому кабелю мы прилагаем пылезащитные колпачки, и, поверьте мне, используйте их. Несколько секунд, потраченных на очистку, сэкономят часы на устранение неполадок в дальнейшем.
