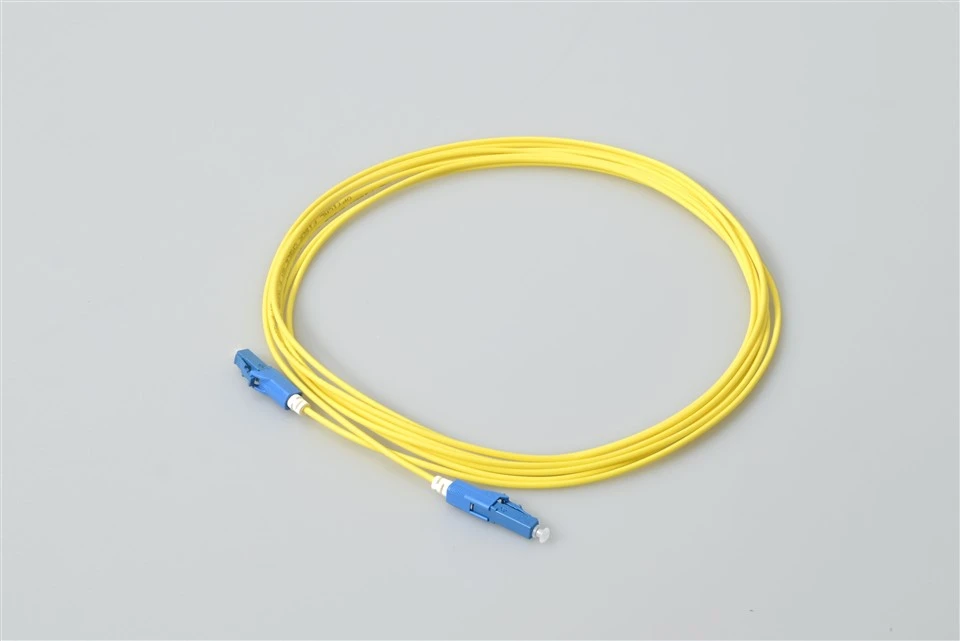

что такое патч-кабель LC LC?
LC-Оптовый патч-корд LC — это небольшой компактный патч-корд, который очень широко используется во многих приложениях. Эти сетевые решения включают в себя телекоммуникационные сети, локальные сети, сети обработки данных, оконечные устройства устройств и распределение помещений. Патч-корды LC-LC предназначены для реализации решений Fast Ethernet в гигабитных приложениях и приложениях ATM с меньшим потреблением места.
Спецификация
| Параметр | Единица | FC, SC, LC/ Армированный оптоволоконный патч-корд | СТ, МЮ | МТ-РД, МПО | E2000 | ||||||||
| СМ | ММ | СМ | ММ | СМ | ММ | СМ | |||||||
| ПК | СКП | БТР | ПК | ПК | СКП | ПК | ПК | СКП | ПК | ПК | БТР | ||
| Вносимая потеря (типичная) | дБ | Меньше или равно 0,3 | Меньше или равно 0,2 | Меньше или равно 0,3 | Меньше или равно 0,2 | Меньше или равно 0,3 | Меньше или равно 0,2 | Меньше или равно 0,2 | Меньше или равно 0,3 | Меньше или равно 0,2 | Меньше или равно 0,2 | Меньше или равно 0,3 | Меньше или равно 0,3 |
| Возвратные потери | дБ | Больше или равно 45 | Больше или равно 50 | Больше или равно 60 | Больше или равно 30 | Больше или равно 45 | Больше или равно 50 | Больше или равно 30 | Больше или равно 45 | Больше или равно 50 | Больше или равно 35 | Больше или равно 55 | Больше или равно 75 |
| Рабочая длина волны | нм | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Взаимозаменяемость | дБ | Меньше или равно 0,2 | Меньше или равно 0,2 | Меньше или равно 0,2 | Меньше или равно 0,2 | ||||||||
| Вибрация | дБ | Меньше или равно 0,2 | Меньше или равно 0,2 | Меньше или равно 0,2 | Меньше или равно 0,2 | ||||||||
| Рабочая температура | степень | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Температура хранения | степень | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Диаметр кабеля | мм | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Функции

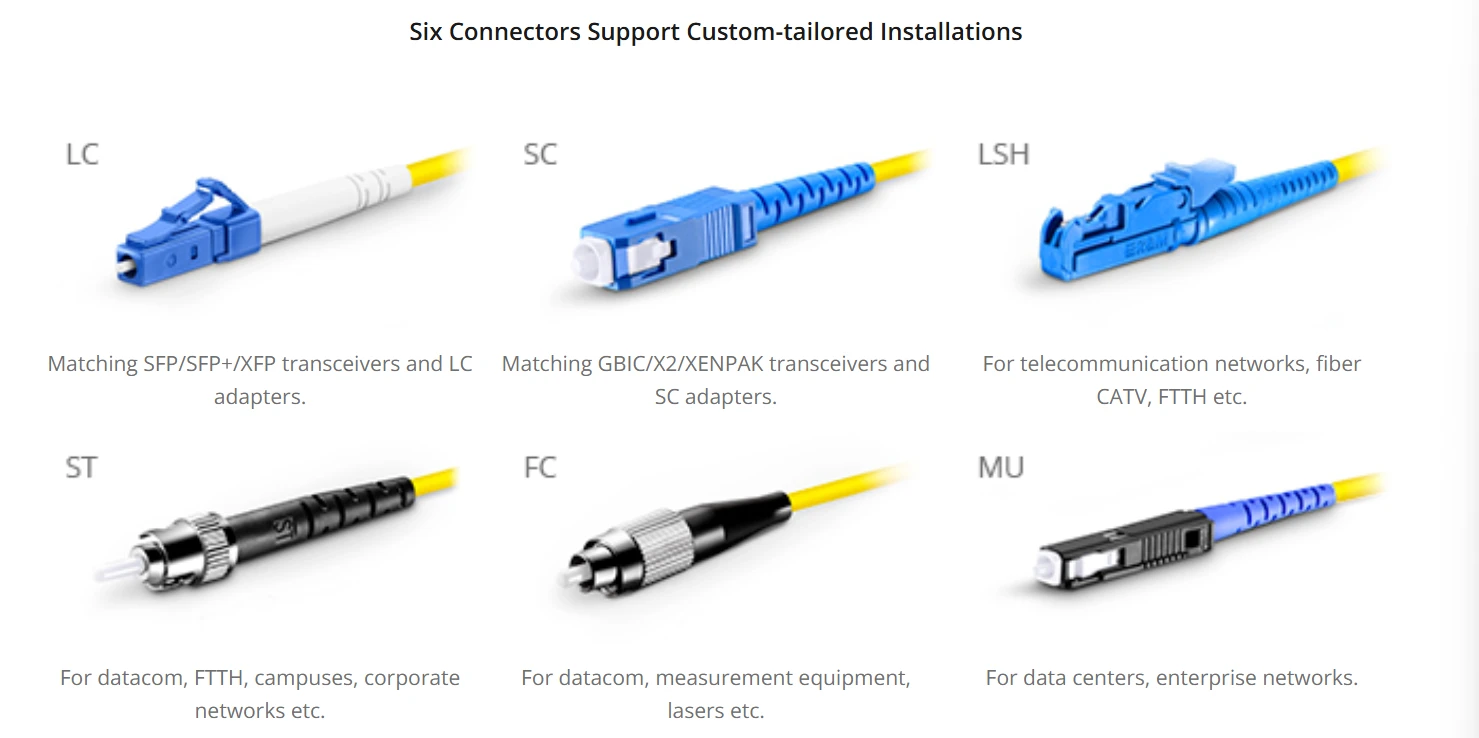

1.Шесть соединителей поддерживают индивидуальную-индивидуальную установку.

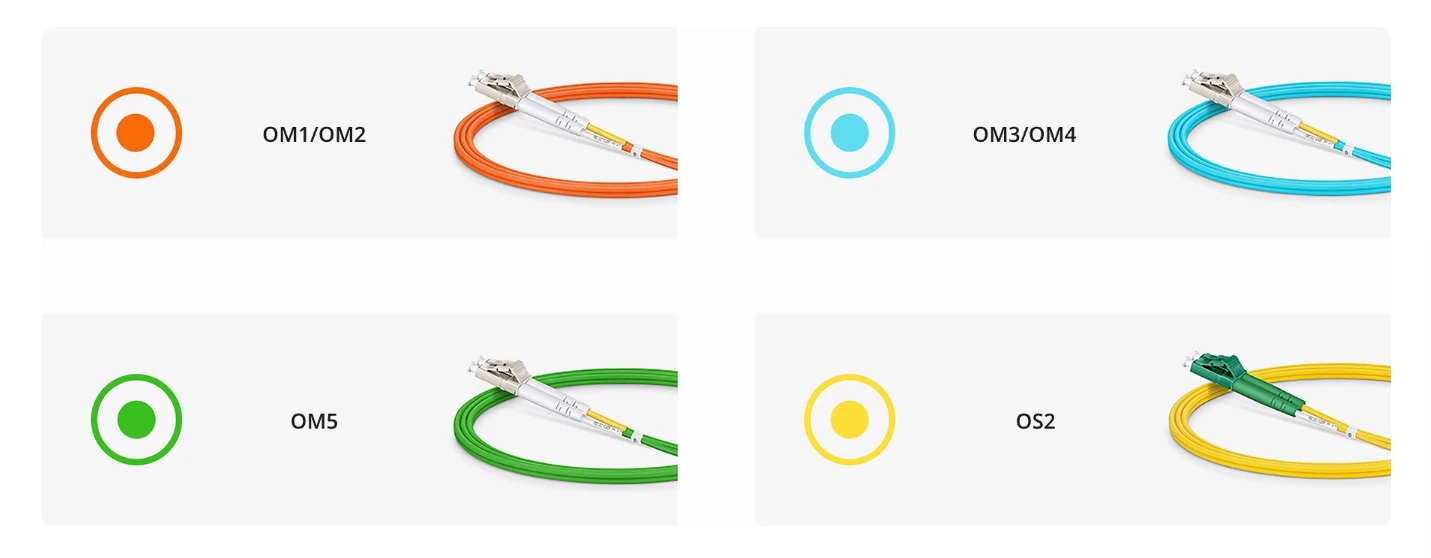

2.Цветная-оболочка кабеля для легкой идентификации
3.Пигтейл оптического волокна OEM ODM LC APC/UPC с желтой курткой 0,9 мм LSZH Спецификации:
Приложения
Центры обработки данных - Среды SFP/SFP+
- Сетевые адаптеры сервера 10G для коммутаторов ToR
- Соединения FC массива хранения данных
- Восходящие каналы связи Spine-leaf Fabric
- Сети вне-вне-управления
Центральный офис телекоммуникаций - и FTTx
- Восходящие порты OLT
- Перекрестные-соединения ODF
- Входные/выходные клеммы сплиттера
- Интерфейсы мультиплексора/демультиплексора DWDM
Структурированная кабельная система предприятия -
- Исправление MDA (основная зона распространения)
- Горизонтальное распределение по напольным выключателям
- Магистраль между ЦАХАЛом
- Оптоволоконная сеть для камер видеонаблюдения
Часто задаваемые вопросы
Вопрос: Почему стоит выбирать симплексные, а не дуплексные кабели LC?
О: Симплекс обеспечивает гибкость маршрутизации, с которой не может сравниться дуплекс. Вы можете прокладывать волокна TX и RX по разным маршрутам, заменять отдельные волокна, не нарушая работу пар, и достигать более высокой эффективной плотности портов в перегруженных панелях. Для оборудования на базе SFP-, где TX и RX в любом случае являются отдельными портами, симплексный порт часто является более практичным выбором.
Вопрос: В чем разница между симплексом LC UPC и симплексом LC APC?
О: Две вещи: угол полировки и обратные потери.
LC UPC имеет плоскую/изогнутую торцевую поверхность и обратные потери не менее 50 дБ. Корпус разъема синий. Используйте его для цифровых сигналов - Ethernet, Fibre Channel, общих данных.
LC APC имеет торцевую поверхность, расположенную под углом 8 градусов, и обратные потери, превышающие или равные 60 дБ. Корпус разъема зеленый. Используйте его для аналоговых сигналов - кабельного телевидения, RF по оптоволокну, наложения видео PON.
Никогда не подключайте UPC к APC -, несоответствие углов приводит к большим потерям и повреждению обоих разъемов.
Вопрос: Могу ли я заказать симплекс LC UPC с разными углами загрузки?
А: Да. Мы предлагаем:
-Прямой пыльник (стандартный) - общего назначения
-Чашник, расположенный под углом 45 градусов — снижает нагрузку на кабель на узких вертикальных участках.
-Защитный кожух под углом 90 градусов – горизонтальный выход из патч-панелей
-Короткая загрузка - максимальная плотность в панелях с большим-портом-
Минимальный заказ не-стандартных ботинок: 50 шт.
Вопрос: Предоставляете ли вы отдельные отчеты об испытаниях симплексных кабелей?
А: Да. Два варианта:
Отчет о партии (бесплатно): Выборочные испытания вашей производственной партии, включая IL/RL/визуальный контроль.
Индивидуальный отчет (доступен по запросу): каждый кабель получает собственный сертификат с серийным номером, фактически измеренными значениями IL и RL, а также статусом «прошел/не прошел». Рекомендуется для тестовых лабораторий и установок,-критичных к качеству.
Вопрос: Каков минимальный радиус изгиба симплексного кабеля диаметром 2,0 мм?
A: 15 мм без натяжения, 30 мм при тянущей нагрузке. Для более плотной установки мы предлагаем волокно,-нечувствительное к изгибу (BIF) с минимальным радиусом изгиба 7,5 мм - без снижения производительности даже при агрессивной прокладке кабеля.
