Привет! Меня, как поставщика оптоволоконных разветвителей ПЛК, часто спрашивают, как измерить спектральную характеристику этих изящных устройств. Итак, я решил поделиться некоторыми мыслями по этой теме.

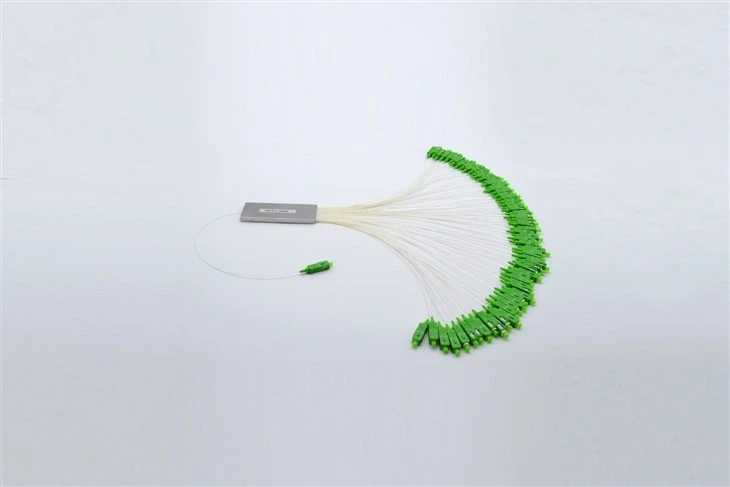

Прежде всего, давайте разберемся, что такое оптоволоконный сплиттер ПЛК. Это ключевой компонент оптоволоконных сетей, используемый для разделения оптического сигнала на несколько выходов. Мы предлагаем широкий выбор таких сплиттеров, таких как1x64 волоконный разветвитель Plc, стальная трубка, голое волокно 250 мкм, Sc Apc, одномодовый,1x16 волоконный разветвитель Plc, стальная трубка, голое волокно 250 мкм, Sc Upc, одномодовыйиВолоконно-оптический разветвитель Plc 1x4.
Зачем измерять спектральный отклик?
Измерение спектрального отклика оптоволоконного разветвителя ПЛК имеет решающее значение. Это помогает нам понять, как разветвитель работает на разных длинах волн. Это важно, поскольку в реальных приложениях оптоволоконные сигналы могут работать на различных длинах волн. Зная спектральную характеристику, мы можем гарантировать, что сплиттер будет хорошо работать в различных сетевых конфигурациях.
Необходимое оборудование
Для измерения спектрального отклика вам понадобится несколько ключевых единиц оборудования:
- Источник света: Идеально подходит перестраиваемый лазерный источник. Это позволяет изменять длину волны света, попадающего в сплиттер. Таким образом, вы можете протестировать работу разветвителя на разных длинах волн.
- Измеритель мощности: Это устройство измеряет мощность света, выходящего из каждого выходного порта сплиттера. Для получения надежных результатов вам понадобится измеритель мощности с высокой точностью.
- Оптоволоконные кабели: Для подключения источника света, разветвителя и измерителя мощности необходимы оптоволоконные кабели хорошего качества. Убедитесь, что кабели правильно подключены, чтобы избежать потерь сигнала.
Процесс измерения
- Настраивать: Сначала подключите перестраиваемый лазерный источник к входному порту оптоволоконного разветвителя ПЛК с помощью оптоволоконного кабеля. Затем подключите каждый выходной порт разветвителя к измерителю мощности с помощью отдельных оптоволоконных кабелей.
- Первоначальные проверки: Перед началом измерения убедитесь, что все соединения надежны. Проверьте измеритель мощности, чтобы убедиться, что он откалиброван правильно. Вы также можете выполнить быстрый тест на одной длине волны, чтобы убедиться, что все работает должным образом.
- Развертка по длине волны: Запустите перестраиваемый лазерный источник и установите его на начальную длину волны вашего диапазона измерений. Например, вы можете начать с 1260 нм. Измерьте мощность на каждом выходном порту с помощью измерителей мощности. Затем увеличьте длину волны на небольшой шаг, скажем, на 1 нм, и повторите измерение мощности на каждом выходном порту. Продолжайте делать это, пока не дойдете до конца диапазона измерений, который может составлять 1625 нм.
- Запись данных: При измерении мощности на каждой длине волны и выходном порте записывайте данные. Для отслеживания значений можно использовать электронную таблицу или программное обеспечение для регистрации данных. Эти данные будут использоваться для построения кривой спектрального отклика.
- Расчеты: Получив все данные, вы можете рассчитать вносимые потери и однородность для каждой длины волны. Вносимые потери — это разница между входной мощностью и выходной мощностью на определенной длине волны. Однородность — это разница между максимальной и минимальной выходной мощностью на данной длине волны.
Построение кривой спектрального отклика
После сбора всех данных пришло время построить кривую спектрального отклика. Вы можете использовать программное обеспечение, такое как Excel, или специализированное программное обеспечение для оптических измерений. По оси x отобразите длину волны, а по оси y отобразите вносимые потери или выходную мощность. Эта кривая даст вам визуальное представление о том, как разветвитель работает на разных длинах волн.
Анализ результатов
- Вносимая потеря: Посмотрите на значения вносимых потерь на разных длинах волн. Хороший оптоволоконный разветвитель ПЛК должен иметь низкие вносимые потери во всем рабочем диапазоне длин волн. Высокие вносимые потери могут указывать на проблемы с разветвителем, например, на низкое качество изготовления или повреждение.
- Единообразие: Проверьте значения однородности. Желательна равномерная выходная мощность на всех выходных портах. Если существует большая разница в выходной мощности между портами, это может привести к дисбалансу сигналов в сети.
- Пики и провалы: обратите внимание на пики или провалы на кривой спектрального отклика. Пики могут указывать на резонансные эффекты, а провалы могут быть следствием поглощения или интерференции. Эти нарушения могут повлиять на работу сплиттера и требуют дальнейшего изучения.
Советы по точному измерению
- Условия окружающей среды: Обеспечьте стабильность условий измерения. Температура и влажность могут повлиять на работу сплиттера и измерительного оборудования. Попробуйте выполнить измерение в контролируемой среде.
- Управление кабелями: Убедитесь, что оптоволоконные кабели не согнуты и не перекручены слишком сильно. Изгиб кабелей может привести к потерям сигнала и повлиять на результаты измерений.
- Калибровка: Регулярно калибруйте перестраиваемый лазерный источник и измерители мощности для обеспечения точных измерений.
Гарантия качества
Как поставщик, мы выполняем измерения спектрального отклика на всех наших оптоволоконных разветвителях ПЛК перед отправкой их нашим клиентам. Это гарантирует соответствие сплиттеров требуемым стандартам качества. Мы также ведем подробный учет результатов измерений для каждого сплиттера, который может быть предоставлен нашим клиентам по запросу.
Заключение
Измерение спектрального отклика оптоволоконного ПЛК-сплиттера является важным шагом в обеспечении его производительности в оптоволоконных сетях. Следуя шагам, описанным выше, вы можете точно измерить производительность сплиттера на разных длинах волн. Независимо от того, являетесь ли вы установщиком сети, инженером или просто интересуетесь оптоволокном, понимание того, как измерить спектральный отклик, поможет вам принять обоснованные решения при выборе сплиттера.
Если вы ищете высококачественные оптоволоконные разветвители ПЛК и хотите узнать больше о нашей продукции, свяжитесь с нами для консультации по покупке. Мы здесь, чтобы помочь вам найти правильный сплиттер для ваших нужд.
Ссылки
- Справочник по технологиям оптоволоконной связи
- Стандарты измерения оптического волокна
