Как поставщик оптоволоконных разветвителей ПЛК, я понимаю решающую важность эффективности соединения в этих устройствах. Эффективность связи относится к отношению оптической мощности, подаваемой в выходные волокна разветвителя, к оптической мощности, поступающей во входное волокно. Повышение этой эффективности необходимо для обеспечения оптимальной производительности волоконно-оптических систем связи. В этом сообщении блога я поделюсь некоторыми эффективными стратегиями повышения эффективности соединения оптоволоконного разветвителя ПЛК.
Понимание основ оптоволоконных разветвителей ПЛК
Прежде чем углубляться в методы повышения эффективности соединения, важно иметь общее представление о том, как работают оптоволоконные ПЛК-сплиттеры. Сплиттер PLC (Planar Lightwave Circuit) — это пассивное оптическое устройство, которое делит входной оптический сигнал на несколько выходных сигналов. Он широко используется в оптоволоконных сетях, таких как системы FTTH (оптоволокно до дома), для распределения оптических сигналов множеству пользователей.
На эффективность соединения сплиттера ПЛК влияет несколько факторов, в том числе качество оптических волокон, точность выравнивания во время производственного процесса и условия окружающей среды. Учитывая эти факторы, мы можем значительно повысить эффективность связи сплиттера.
Выбор высококачественных оптических волокон
Качество оптических волокон, используемых в сплиттере PLC, напрямую влияет на эффективность его соединения. Высококачественные волокна имеют меньшее затухание, лучшее согласование диаметра поля моды и меньше примесей. При выборе оптических волокон важно учитывать следующие характеристики:
- Диаметр поля моды (MFD): MFD входного и выходного волокна должны быть хорошо согласованы. Значительная разница в MFD может привести к высоким потерям связи. Например, если MFD входного волокна намного больше, чем MFD выходного волокна, большая часть оптической мощности не будет эффективно передаваться в выходное волокно.
- Затухание: Предпочтительны волокна с низким затуханием, поскольку они могут свести к минимуму потери оптической мощности во время передачи. Волокна с меньшим затуханием гарантируют, что большая часть входной оптической мощности достигнет выходных портов сплиттера.
- Оболочка волокна и качество сердцевины: Волокна с одинаковым диаметром оболочки и сердцевины, а также с низким уровнем примесей могут повысить эффективность связи. Несовершенства структуры волокна могут вызвать рассеяние и поглощение оптического сигнала, что приведет к увеличению потерь.

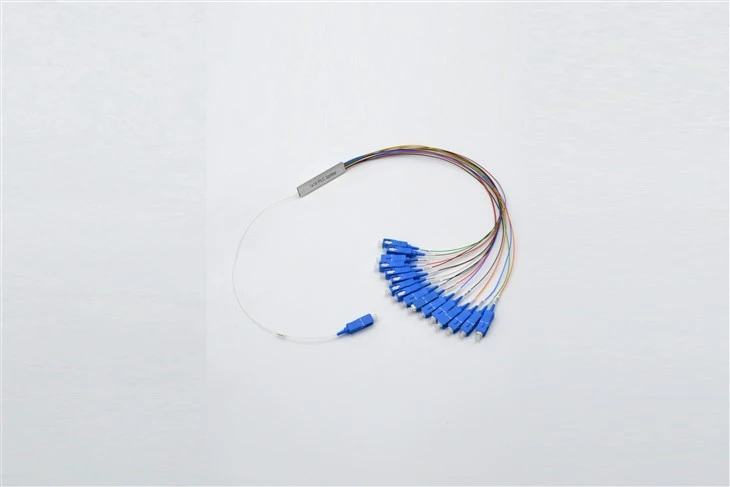

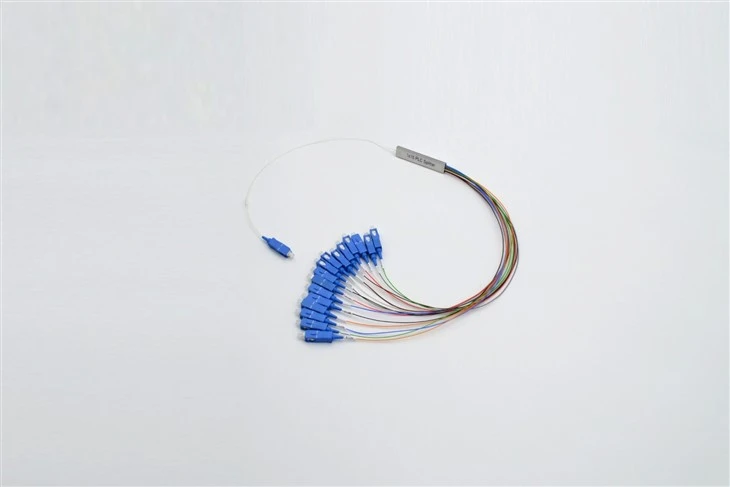

Мы предлагаем широкий выбор высококачественных оптических волокон для наших сплиттеров ПЛК, в том числе1×2 оптоволоконный разветвитель Plc, мини-модуль, Sc/apc,1x16 волоконный разветвитель Plc, стальная трубка, голое волокно 250 мкм, Sc Upc, одномодовый, и1x32 Plc волоконно-оптический разветвитель. Эти продукты разработаны с учетом самых высоких стандартов качества и производительности.
Точное выравнивание во время производства
Точное выравнивание оптических волокон и микросхемы ПЛК имеет решающее значение для достижения высокой эффективности связи. В процессе производства могут быть использованы следующие методы выравнивания:
- Активное выравнивание: Активное выравнивание включает в себя мониторинг оптической мощности на выходных портах при одновременной регулировке положения волокон относительно микросхемы ПЛК. Этот метод позволяет оптимизировать выравнивание в реальном времени для достижения максимальной эффективности соединения. Используя прецизионное оборудование для выравнивания, мы можем гарантировать, что волокна выровнены с точностью до нескольких микрометров.
- Пассивное выравнивание: Пассивное выравнивание основано на использовании механических приспособлений и точных производственных допусков для позиционирования волокон и микросхемы ПЛК. Хотя он менее точен, чем активное выравнивание, он более экономичен для массового производства. Однако для минимизации ошибок выравнивания необходимы тщательная разработка и калибровка пассивных приспособлений для выравнивания.
Наш производственный процесс сочетает в себе как активные, так и пассивные методы центровки, чтобы обеспечить высочайший уровень точности. Мы используем современное оборудование для выравнивания и строгие меры контроля качества, чтобы гарантировать, что каждый сплиттер ПЛК соответствует нашим высоким стандартам качества.
Контроль условий окружающей среды
Факторы окружающей среды, такие как температура, влажность и вибрация, могут повлиять на эффективность соединения сплиттера ПЛК. Чтобы минимизировать влияние этих факторов, можно принять следующие меры:
- Контроль температуры: Изменения температуры могут вызвать расширение или сжатие оптических волокон и микросхемы ПЛК, что приведет к несоосности и увеличению потерь связи. Используя корпуса с контролируемой температурой или методы термокомпенсации, мы можем поддерживать стабильную рабочую температуру сплиттера.
- Защита от влажности: Высокая влажность может привести к скоплению влаги на поверхности оптических волокон и микросхемы ПЛК, что приведет к увеличению затухания и потерь связи. Герметизация сплиттера во влагостойком корпусе и использование осушителей могут помочь защитить его от воздействия влаги.
- Виброизоляция: Вибрация может привести к смещению волокон относительно микросхемы ПЛК, что приведет к изменениям выравнивания и потерям связи. Установка сплиттера на виброизолирующих платформах или использование амортизирующих материалов позволяет снизить воздействие вибрации.
Регулярное обслуживание и тестирование
Регулярное техническое обслуживание и тестирование необходимы для обеспечения долгосрочной стабильности эффективности соединения сплиттера ПЛК. Могут быть выполнены следующие процедуры технического обслуживания и испытаний:
- Визуальный осмотр: Периодически проверяйте оптические волокна и микросхему ПЛК на наличие признаков повреждений, таких как трещины или царапины. Поврежденные компоненты следует немедленно заменить, чтобы предотвратить дальнейшее снижение эффективности муфты.
- Тестирование оптической мощности: Используйте измеритель оптической мощности для измерения входной и выходной оптической мощности сплиттера. Сравните измеренные значения со спецификациями, чтобы обнаружить любые существенные изменения в эффективности связи. Если эффективность муфты снизилась, может потребоваться дальнейшее исследование и устранение неполадок.
- Очистка: Содержите оптические разъемы и поверхность микросхемы ПЛК в чистоте. На этих поверхностях могут скапливаться пыль и грязь, что приводит к увеличению затухания и потерь связи. Для регулярной очистки компонентов используйте соответствующие чистящие средства и растворы.
Заключение
Повышение эффективности связи оптоволоконного ПЛК-сплиттера — сложная, но достижимая цель. Выбирая высококачественные оптические волокна, обеспечивая точность выравнивания во время производства, контролируя условия окружающей среды, а также проводя регулярное техническое обслуживание и испытания, мы можем значительно повысить производительность сплиттера.
Являясь ведущим поставщиком оптоволоконных разветвителей ПЛК, мы стремимся предоставлять нашим клиентам продукцию и решения высочайшего качества. Наши продукты, такие как1×2 оптоволоконный разветвитель Plc, мини-модуль, Sc/apc,1x16 волоконный разветвитель Plc, стальная трубка, голое волокно 250 мкм, Sc Upc, одномодовый, и1x32 Plc волоконно-оптический разветвитель, предназначены для удовлетворения разнообразных потребностей наших клиентов.
Если вы заинтересованы в покупке наших оптоволоконных разветвителей ПЛК или у вас есть какие-либо вопросы по повышению эффективности соединения, пожалуйста, свяжитесь с нами для дальнейшего обсуждения и переговоров о закупках. Мы с нетерпением ждем возможности сотрудничать с вами для удовлетворения ваших потребностей в оптоволоконной связи.
Ссылки
- Гхатак, Аджой К. и К. Тьягараджан. «Оптическая электроника в современных коммуникациях». Издательство Кембриджского университета, 2009.
- Старший, Джон М. и М. Юсиф Джамал. «Оптико-волоконная связь: принципы и практика». Пирсон Образование, 2013.
