Привет! Как поставщик оптоволоконных разъемов, я воочию убедился, насколько важно понимать результаты испытаний OTDR (оптического рефлектометра во временной области). В этом блоге я расскажу, как интерпретировать эти результаты, чтобы вы могли максимально эффективно использовать свои оптоволоконные соединения.
Что такое OTDR и почему это важно?
Прежде всего, давайте поговорим о том, что такое рефлектометр. Рефлектометр — это устройство, используемое для проверки целостности оптоволоконных кабелей. Он посылает импульс света в волокно и измеряет свет, который отражается обратно. Это помогает нам обнаружить любые проблемы, такие как разрывы, изгибы или соединения с высокими потерями в волокне.
Для нас, как для поставщика оптоволоконных соединителей, OTDR-тесты очень важны. Они помогают нам гарантировать правильную работу поставляемых нами разъемов. Когда клиент покупает нашОптоволоконный быстрый соединитель Sc Apc,Конектор Ftth Fiber Optic Sc Быстрый соединитель, илиОптоволоконный разъем Mu, они ожидают от них хорошей работы. Рефлектометрические тесты дают нам данные, подтверждающие соответствие наших разъемов требуемым стандартам.
Понимание трассировки OTDR
Результаты теста OTDR представлены в виде графика, называемого трассировкой. Горизонтальная ось представляет расстояние вдоль волокна, а вертикальная ось представляет оптическую мощность. Вот ключевые элементы рефлектограммы:
1. Запуск и мертвые зоны
В начале трассировки есть область, называемая зоной запуска. Именно здесь рефлектометр посылает в волокно первоначальный световой импульс. Сразу после зоны запуска есть мертвая зона. В мертвой зоне рефлектометр не может точно измерить потери из-за начального импульса высокой интенсивности. Важно знать об этих зонах, поскольку любые проблемы в этой области могут быть не точно обнаружены.
2. Затухание волокна
Наклон кривой представляет собой затухание в волокне. Гладкая, постепенно наклоненная линия указывает на здоровое волокно с постоянными потерями на единицу длины. Если наклон более крутой, чем обычно, это может означать чрезмерные потери в волокне. Это может быть связано с такими факторами, как плохая установка кабеля, условия окружающей среды или качество самого волокна.
3. Соединения и разъемы
Сращивания и соединители отображаются на трассе как провалы. Небольшой провал — это нормально, но если провал слишком глубокий, это означает, что в этой точке большие потери. Например, если вы используете наши оптоволоконные разъемы, большой провал в месте расположения разъема может указывать на плохое соединение. Возможно, разъем установлен неправильно, либо на его торце имеется грязь или повреждение.
4. Пики отражения
Пики отражения представляют собой резкие пики на трассе. Они возникают при внезапном изменении показателя преломления, например, на конце волокна или при неисправном разъеме. Высокий коэффициент отражения может привести к ухудшению сигнала и его следует свести к минимуму. Для наших разъемов мы стремимся к низкому коэффициенту отражения, чтобы обеспечить оптимальную производительность.
Анализ чисел
Помимо просмотра рефлектограммы рефлектометр также предоставляет числовые данные. Вот несколько важных цифр, на которые стоит обратить внимание:
1. Полная потеря волокна
Общие потери в волокне — это разница в оптической мощности между началом и концом волокна. Он рассчитывается путем вычитания мощности на конце волокна из мощности в начале. Это число дает общее представление о том, сколько сигнала теряется по всему оптоволоконному каналу.
2. Потери в разъеме и соединении
Рефлектометр может измерять потери в каждом разъеме и соединении. Вам следует сравнить эти значения с отраслевыми стандартами. Например, для высококачественного оптоволоконного соединителя потери должны быть очень низкими, обычно менее 0,3 дБ. Если потери в разъеме выше этого значения, это признак того, что что-то не так.
3. Значение отражения
Значение отражательной способности измеряется в дБ. Чем ниже значение коэффициента отражения, тем лучше. Для наших оптоволоконных разъемов мы стремимся достичь значения коэффициента отражения, которое соответствует отраслевым требованиям или превосходит их. Высокий коэффициент отражения может привести к отражению сигнала, что может вызвать помехи и повлиять на работу оптоволоконной системы.
Устранение неполадок на основе результатов OTDR
Проанализировав рефлектограмму и цифры, вы можете приступить к устранению любых проблем. Вот некоторые распространенные проблемы и их решения:
1. Высокие потери в разъеме
Если вы заметили большие потери в разъеме, первое, что нужно сделать, это проверить торец разъема. Возможно, он загрязнен или поврежден. Вы можете очистить торцевую поверхность, используя подходящий чистящий набор. Если очистка не решила проблему, возможно, разъем неисправен, и вам может потребоваться его замена.
2. Чрезмерное затухание волокна
Чрезмерное затухание волокна может быть вызвано множеством причин. Проверьте прокладку кабеля, чтобы убедиться в отсутствии резких изгибов и перегибов. Также обратите внимание на любые признаки физического повреждения кабеля. Если проблема не устранена, возможно, проблема связана с качеством волокна, и вам может потребоваться заменить кабель.
3. Высокая отражательная способность
Высокий коэффициент отражения может быть вызван загрязнением или повреждением торца разъема или плохим соединением. Очистите торец и проверьте место соединения на наличие видимых дефектов. Если проблема все еще существует, возможно, вам придется повторно заделить разъем или повторно соединить волокно.
Использование результатов OTDR для контроля качества
Как поставщик оптоволоконных соединителей, мы используем результаты OTDR для контроля качества. Перед отправкой нашей продукции мы проверяем ее с помощью рефлектометра, чтобы убедиться, что она соответствует нашим стандартам качества. Мы также предоставляем нашим клиентам отчеты об испытаниях OTDR, чтобы они могли быть уверены в производительности наших разъемов.

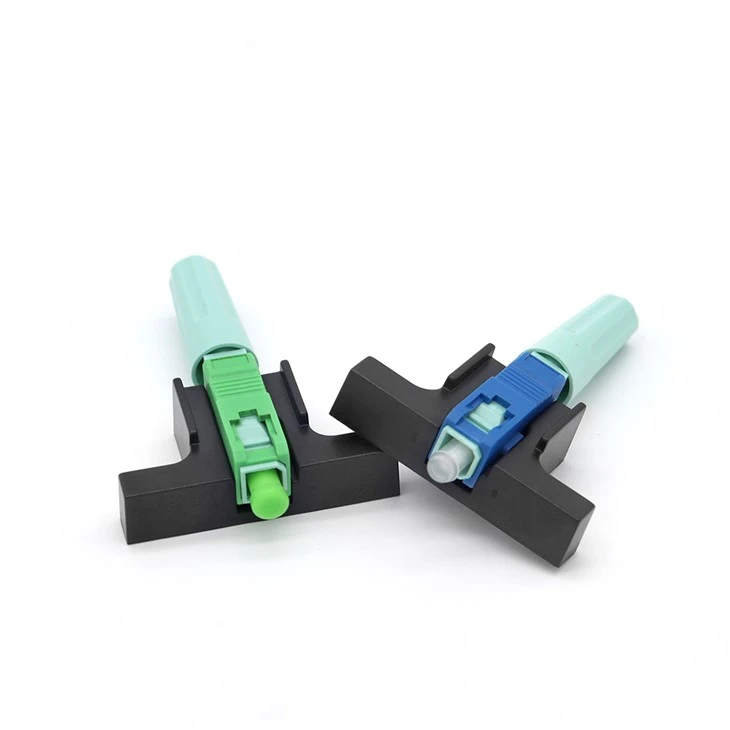

Например, когда клиент заказывает нашОптоволоконный быстрый соединитель Sc Apc, мы проверим его с помощью рефлектометра и включим результаты теста в пакет. Таким образом, клиент может самостоятельно убедиться в качестве разъема.
Заключение
Интерпретация результатов испытаний OTDR — важный навык для любого, кто работает с оптоволоконными системами. Понимая рефлектограмму, анализируя цифры и устраняя неполадки на основе результатов, вы можете обеспечить оптимальную производительность ваших оптоволоконных соединений.
Как поставщик высококачественных оптоволоконных разъемов, мы стремимся предоставлять продукцию, соответствующую самым высоким стандартам. Если вы ищете оптоволоконные разъемы и хотите узнать больше о том, как работают наши продукты, не стесняйтесь обращаться к нам за переговорами о покупке. Мы здесь, чтобы помочь вам получить лучшие оптоволоконные решения для ваших нужд.
